Opel Astra K 2016 - bezpieczniki i trzy skrzynki

Opel Astra K, piąta generacja kompaktowego Opla produkowana od 2015 roku, w wersji rocznika 2016 ma trzy grupy bezpieczników: pod maską, we wnętrzu i w bagażniku. Numerację oraz obsadę należy dobrać do rocznika i wersji nadwozia. Poniżej przedstawiono wszystkie 57 pozycji pod maską, 37 w kabinie i 22 w bagażniku, bez pomijania miejsc wolnych.

Skrzynka bezpieczników w komorze silnika

Zlokalizowana jest w lewej przedniej części komory silnika, obok akumulatora. Po wyłączeniu zapłonu zwolnij zatrzaski, unieś osłonę do oporu i zdejmij ją pionowo. Wewnątrz znajdują się zabezpieczenia sterownika silnika, skrzyni biegów, ABS i oświetlenia.

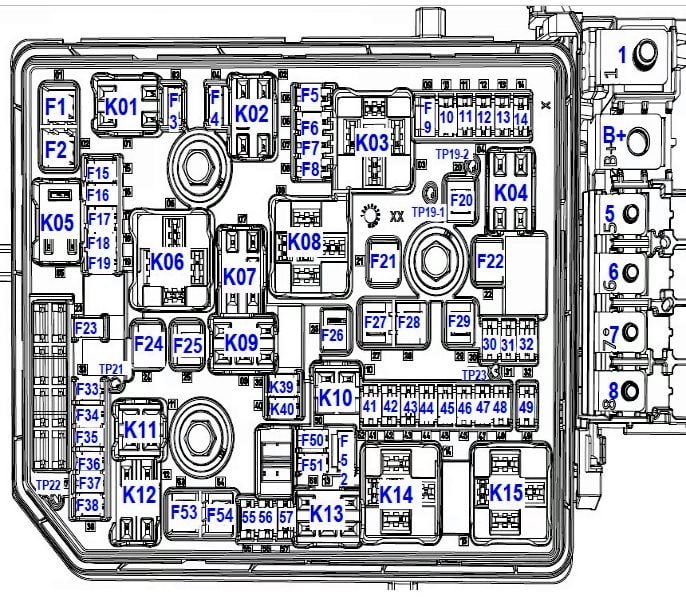

Opel Astra K 2016 - schemat rozmieszczenia 57 bezpieczników w komorze silnika. — Opel Astra K 2016 – schemat rozmieszczenia 57 bezpieczników w komorze silnika.

Pozycja	Amperaż [A]	Chroniony obwód / funkcja
1	–	Rozrusznik
2	–	Rozrusznik
3	–	Czujnik spalin
4	–	Moduł sterujący silnika
5	–	Funkcje silnika
6	–	Moduł sterujący skrzyni biegów
7	–	Wolne miejsce – brak przypisanego obwodu.
8	–	Moduł sterujący silnika
9	–	Układ sterowania ogrzewania, wentylacji i klimatyzacji
10	–	Wolne miejsce – brak przypisanego obwodu.
11	–	Układ blokowania tylnej klapy
12	–	Funkcja masażu kręgosłupa lędźwiowego
13	–	Pompa płynu podgrzanego
14	–	Wolne miejsce – brak przypisanego obwodu.
15	–	Czujnik spalin
16	–	Układ wtryskowy paliwa
17	–	Układ wtryskowy paliwa
18	–	Wolne miejsce – brak przypisanego obwodu.
19	–	Wolne miejsce – brak przypisanego obwodu.
20	–	Wolne miejsce – brak przypisanego obwodu.
21	–	Wolne miejsce – brak przypisanego obwodu.
22	–	Układ ABS
23	–	Układ spryskiwaczy szyby przed- niej i szyby tylnej
24	–	Wolne miejsce – brak przypisanego obwodu.
25	–	Podgrzewanie paliwa w silnikach wysokoprężnych
26	–	Moduł sterujący skrzyni biegów
27	–	7 Moduł elektrycznie sterowanej tylnej klapy
28	–	Wolne miejsce – brak przypisanego obwodu.
29	–	Ogrzewanie tylnej szyby
30	–	Wolne miejsce – brak przypisanego obwodu.
31	–	Wolne miejsce – brak przypisanego obwodu.
32	–	Transformator DC / wyświetlacz LED / grzałka elektryczna / ogrzewanie, wentylacja i klimatyzacja / sterownik świec żarowych / pompa paliwa
33	–	Wolne miejsce – brak przypisanego obwodu.
34	–	Sygnał dźwiękowy
35	–	Gniazdko zasilania w przestrzeni bagażowej
36	–	Prawe światło drogowe (halogenowe) / prawe światło mijania (LED)
37	–	Lewe światło drogowe (haloge- nowe)
38	–	8 Reflektor LED / automatyczne poziomowanie reflektorów
39	–	Przednie światło przeciwmgielne
40	–	OnStar
41	–	1 Czujnik wody w paliwie / pompa wodna
42	–	Ręczne poziomowanie reflek- torów
43	–	Pompa paliwa
44	–	Kamera wsteczna / wewnętrzne lusterko wsteczne / moduł przy- czepy / złącze zasilania
45	–	Lewy reflektor LED / automa- tyczne poziomowanie lewego reflektora
46	–	Zestaw wskaźników
47	–	Blokada kolumny kierownicy
48	–	Wycieraczka tylna
49	–	Podgrzewane lusterko
50	–	Prawy reflektor LED / automa- tyczne poziomowanie prawego reflektora
51	–	Lewe światło mijania (LED)
52	–	Moduł sterujący silnika / moduł sterujący skrzyni biegów
53	–	Wolne miejsce – brak przypisanego obwodu.
54	–	Wycieraczka przedniej szyby
55	–	Wolne miejsce – brak przypisanego obwodu.
56	–	Wolne miejsce – brak przypisanego obwodu.
57	–	Wolne miejsce – brak przypisanego obwodu.

Skrzynka bezpieczników we wnętrzu

W samochodach z kierownicą po lewej stronie panel znajduje się za osłoną w dolnej części deski rozdzielczej przy kierownicy. Otwórz dostęp serwisowy i odchyl pokrywę bez szarpania elementów komputera nadwozia. Wersje z kierownicą po prawej mogą mieć osłonę w schowku pasażera.

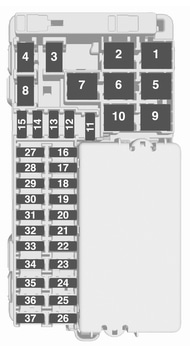

Opel Astra K 2016 - oryginalny schemat 37 pozycji w kabinie. — Opel Astra K 2016 – oryginalny schemat 37 pozycji w kabinie.

Pozycja	Amperaż [A]	Chroniony obwód / funkcja
1	–	Wolne miejsce – brak przypisanego obwodu.
2	–	Układ sterowania ogrzewania, wentylacji i klimatyzacji, wentylator
3	–	Fotel regulowany elektrycznie, strona kierowcy
4	–	Zapalniczka / gniazdko zasilania z przodu
5	–	Wolne miejsce – brak przypisanego obwodu.
6	–	Przednia szyba otwierana elektrycznie
7	–	Układ ABS
8	–	Podgrzewane koło kierownicy
9	–	Moduł sterujący nadwozia
10	–	Tylna szyba otwierana elektrycznie
11	–	Okno dachowe
12	–	Moduł sterujący nadwozia
13	–	Ogrzewanie foteli (tylko w pojazdach bez syreny autoalarmu)
14	–	Lusterko zewnętrzne / czujnik deszczu / asystent pasa ruchu / funkcja doświetlania światłami drogowymi
15	–	Moduł sterujący nadwozia
16	–	Moduł sterujący nadwozia
17	–	Moduł sterujący nadwozia
18	–	Moduł sterujący nadwozia
19	–	Przyłącze łącza danych
20	–	Poduszki powietrzne
21	–	Układ sterowania ogrzewania, wentylacji i klimatyzacji
22	–	Centralny zamek, klapa tylna
23	–	Układ elektronicznego kluczyka
24	–	Funkcja pamięci ustawień fotela regulowanego elektrycznie
25	–	Podświetlany przełącznik na kierownicy
26	–	Wyłącznik zapłonu / blokada kolumny kierownicy
27	–	Moduł sterujący nadwozia
28	–	Gniazdo USB
29	–	Wolne miejsce – brak przypisanego obwodu.
30	–	Dźwignia zmiany biegów
31	–	Wycieraczka tylnej szyby
32	–	Moduł sterujący skrzyni biegów (tylko w pojazdach z systemem stop-start)
33	–	Autoalarm / syrena
34	–	Układ ułatwiający parkowanie / system monitorowania martwego pola w lusterkach / system audio-nawigacyjny / gniazdo USB
35	–	OnStar
36	–	Wyświetlacz informacyjny / zestaw wskaźników / odtwarzacz płyt CD
37	–	System audio-nawigacyjny, radioodtwarzacz

Skrzynka bezpieczników w bagażniku

W modelach wyposażonych w tylną skrzynkę znajduje się ona za boczną osłoną po lewej stronie przestrzeni ładunkowej. Odsuń wykładzinę lub odblokuj pokrywę rewizyjną. Sprawdź obecność modułu przed doborem bezpiecznika – zakres wyposażenia różni się między hatchbackiem i kombi.

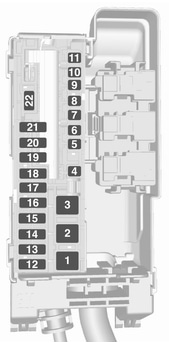

Opel Astra K 2016 - oryginalny schemat 22 pozycji bezpieczników w bagażniku. — Opel Astra K 2016 – oryginalny schemat 22 pozycji bezpieczników w bagażniku.

Pozycja	Amperaż [A]	Chroniony obwód / funkcja
1	–	Wolne miejsce – brak przypisanego obwodu.
2	–	Wolne miejsce – brak przypisanego obwodu.
3	–	Przyczepa
4	–	Fotel regulowany elektrycznie, strona pasażera
5	–	Wolne miejsce – brak przypisanego obwodu.
6	–	Moduł ostrzegania o odległośc
7	–	Wolne miejsce – brak przypisanego obwodu.
8	–	Wolne miejsce – brak przypisanego obwodu.
9	–	Ogrzewanie tylnych foteli (w pojazdach bez syreny autoa- larmu)
10	–	Wolne miejsce – brak przypisanego obwodu.
11	–	Wolne miejsce – brak przypisanego obwodu.
12	–	Ogrzewanie przednich foteli (w pojazdach z syreną autoalarmu)
13	–	Ogrzewanie tylnych foteli (w pojazdach z syreną autoalarmu)
14	–	Podgrzewane koło kierownicy (w pojazdach z ogrzewaniem foteli i syreną autoalarmu)
15	–	Wentylacja foteli
16	–	Wtyk przyczepy
17	–	Wtyk przyczepy
18	–	Wolne miejsce – brak przypisanego obwodu.
19	–	Wolne miejsce – brak przypisanego obwodu.
20	–	Wolne miejsce – brak przypisanego obwodu.
21	–	Elektrycznie składane fotele
22	–	Wolne miejsce – brak przypisanego obwodu.

Wartości prądu: symbol „-” w kolumnie „Amperaż [A]” oznacza, że fabryczny wykaz funkcji dla tej wersji nie określa jednoznacznej wartości wkładki. Wybierz bezpiecznik zgodny z opisem na pokrywie skrzynki, instrukcją odpowiedniego silnika i zamontowanym fabrycznie zabezpieczeniem. Nigdy nie zwiększaj amperażu bez potwierdzenia parametrów obwodu.

Przykłady usterek

Rozrusznik nie obraca silnikiem

W skrzynce pod maską skontroluj obwody 1 i 2, które w opisanej wersji odpowiadają za rozrusznik. Przy sprawnych wkładkach sprawdź stan akumulatora, przewód masowy i przekaźnik rozrusznika.

Nie działa ogrzewanie tylnej szyby

Sprawdź obwód zasilania ogrzewania tylnej szyby na podstawie oznaczenia właściwej skrzynki. Jeżeli jest sprawny, skontroluj przelotkę przewodów w klapie i styki na szybie.

Brak zasilania radia

W tablicy kabinowej i w bagażniku mogą występować oddzielne obwody systemu multimedialnego. Przed wymianą porównaj opis z fabrycznym schematem odpowiedniej konfiguracji.

Źródła techniczne

Opel Astra K 2016 – instrukcja producenta, sekcja instalacji elektrycznej i bezpieczników. Oficjalne instrukcje obsługi dostępne są w serwisie Opel Polska.
