Opel Astra J (Astra IV) z roczników 2014-2015 ma skrzynkę bezpieczników w komorze silnika, kolejną za schowkiem deski rozdzielczej oraz, w wybranych wersjach wyposażenia, trzecią po lewej stronie bagażnika. Poniższe schematy i tabele obejmują 112 numerowanych pozycji w trzech blokach, z zachowaniem wolnych miejsc. Obwody wyposażenia mogą się różnić zależnie od nadwozia, silnika i rynku.
Na przestrzeni produkcji Astry J wprowadzano zmiany instalacji. Nie należy bez sprawdzenia używać jednej tabeli dla każdego rocznika od 2009 roku. Dla starszych odmian zobacz Opla Astrę J z 2013 roku. Wersja GTC, kombi Sports Tourer oraz odmiany z dodatkowym wyposażeniem mogą mieć inne wykorzystanie części gniazd.

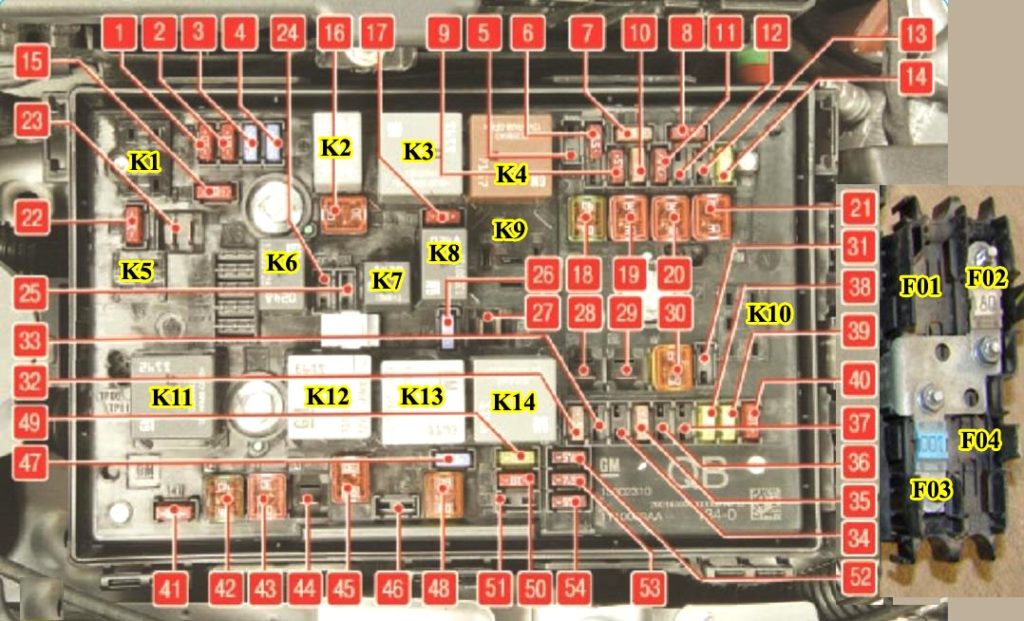

Skrzynka bezpieczników w komorze silnika
Główna rozdzielnica jest w przedniej lewej części komory silnika, patrząc w kierunku jazdy. Aby dostać się do wkładek, wyłącz zapłon, zwolnij zaczepy pokrywy, podnieś ją i zdejmij. Po wymianie dokładnie zamknij osłonę, aby zapobiec przedostawaniu się wilgoci do instalacji. W tym bloku są zabezpieczenia układu wtryskowego, ABS, chłodzenia i pompy paliwa.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Moduł sterujący silnika |
| 2 | – | Sonda lambda |
| 3 | – | Układ wtrysku paliwa, układ zapłonowy |
| 4 | – | Układ wtrysku paliwa, układ zapłonowy |
| 5 | – | Wolna pozycja – bez przypisanego obwodu. |
| 6 | – | Ogrzewanie lusterek, system autoalarmu |
| 7 | – | Regulacja wentylatora, moduł sterujący silnika, moduł sterujący skrzyni biegów |
| 8 | – | Sonda lambda, chłodzenie silnika |
| 9 | – | Czujnik na tylnej szybie |
| 10 | – | Czujnik napięcia akumulatora pojazdu |
| 11 | – | Zwalnianie klapy bagażnika |
| 12 | – | System adaptacyjnego oświetlenia drogi, automatyczne sterowanie światłami |
| 13 | – | Układ ABS |
| 14 | – | Wycieraczka tylnej szyby |
| 15 | – | Moduł sterujący silnika |
| 16 | – | Rozrusznik |
| 17 | – | Moduł sterujący skrzyni biegów |
| 18 | – | Ogrzewanie tylnej szyby |
| 19 | – | Szyby otwierane elektrycznie w drzwiach przednich |
| 20 | – | Szyby otwierane elektrycznie w drzwiach tylnych |
| 21 | – | Tylna elektryczna skrzynka rozdzielcza |
| 22 | – | Lewe światło drogowe (halogenowe) |
| 23 | – | Zmywacze reflektorów |
| 24 | – | Prawe światło mijania (ksenonowe) |
| 25 | – | Lewe światło mijania (ksenonowe) |
| 26 | – | Przednie światła przeciwmgielne |
| 27 | – | Podgrzewanie paliwa w silnikach wysokoprężnych |
| 28 | – | System start-stop |
| 29 | – | Hamulec postojowy sterowany elektrycznie |
| 30 | – | Układ ABS |
| 31 | – | Adaptacyjny układ automatycznej kontroli prędkości |
| 32 | – | Poduszka powietrzna |
| 33 | – | System adaptacyjnego oświetlenia drogi, automatyczne sterowanie światłami |
| 34 | – | Recyrkulacja spalin |
| 35 | – | Lusterko zewnętrzne, czujnik deszczu |
| 36 | – | Ogrzewanie, wentylacja i klimatyzacja |
| 37 | – | Solenoid odpowietrzania zbiornika paliwa |
| 38 | – | Pompa próżniowa |
| 39 | – | Centralny moduł sterujący |
| 40 | – | Spryskiwacz przedniej szyby, spryskiwacz tylnej szyby |
| 41 | – | Prawe światło drogowe (halogenowe) |
| 42 | – | Wentylator chłodnicy |
| 43 | – | Wycieraczki przedniej szyby |
| 44 | – | Wycieraczka przedniej szyby |
| 45 | – | Wentylator chłodnicy |
| 46 | – | Wolna pozycja – bez przypisanego obwodu. |
| 47 | – | Sygnał dźwiękowy |
| 48 | – | Wentylator chłodnicy |
| 49 | – | Pompa paliwa |
| 50 | – | Poziomowanie reflektorów, system adaptacyjnego oświetlenia drogi |
| 51 | – | Przysłona układu wlotu powietrza |
| 52 | – | Nagrzewnica dodatkowa, silnik wysokoprężny |
| 53 | – | Moduł sterujący skrzyni biegów, moduł sterujący silnika |
| 54 | – | Pompa próżniowa, zestaw wskaźników w tablicy rozdzielczej, układ ogrzewania, wentylacji i klimatyzacji |

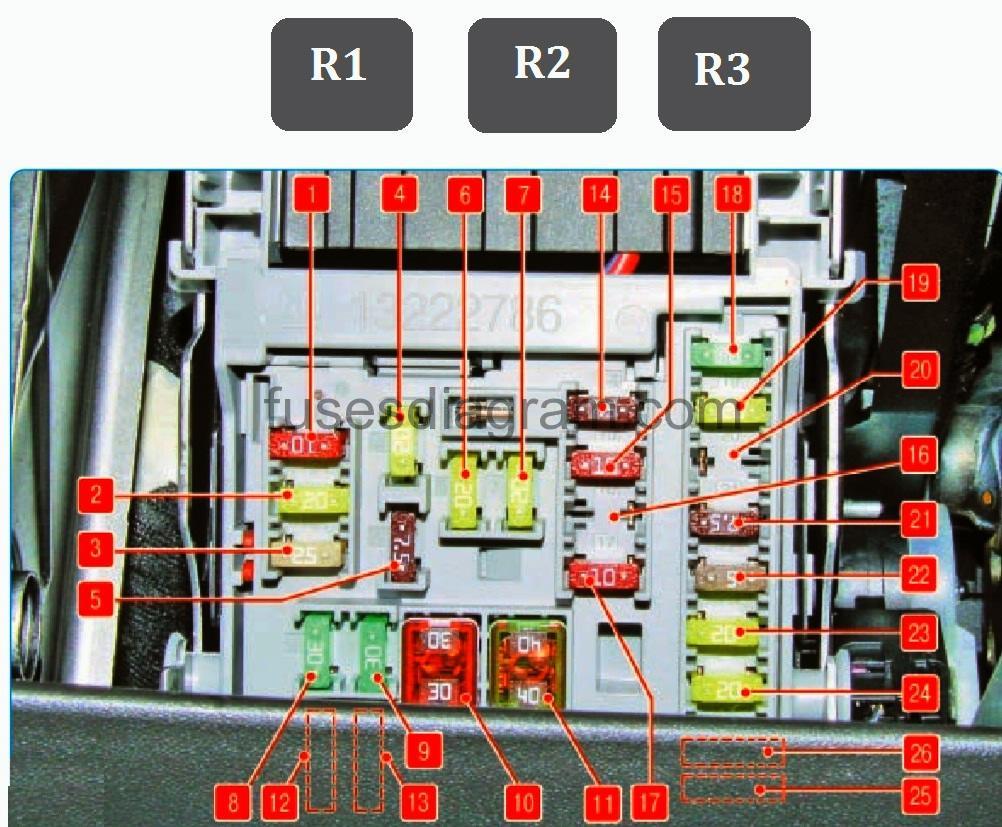

Skrzynka bezpieczników w desce rozdzielczej
W samochodzie z kierownicą po lewej stronie skrzynka znajduje się za schowkiem w desce rozdzielczej, po stronie kierowcy. Otwórz schowek, dociśnij go w lewo, aby zwolnić zaczep, po czym opuść i wyjmij. W wersjach z kierownicą po prawej stronie dostęp odbywa się przez osłonę schowka pasażera. Panel odpowiada m.in. za gniazda 12 V, światła, radio i dmuchawę kabiny.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Wyświetlacze |
| 2 | – | Światła zewnętrzne, moduł sterujący nadwozia |
| 3 | – | Światła zewnętrzne, moduł sterujący nadwozia |
| 4 | – | System audio-nawigacyjny |
| 5 | – | System Infotainment, deska rozdzielcza |
| 6 | – | Gniazdko zasilania, zapalniczka |
| 7 | – | Gniazdko zasilania |
| 8 | – | Lewe światło mijania, moduł sterujący nadwozia |
| 9 | – | Prawe światło mijania, moduł sterujący nadwozia, moduł poduszki powietrznej |
| 10 | – | Zamki drzwi, moduł sterujący nadwozia |
| 11 | – | Wentylator kabiny |
| 12 | – | Wolna pozycja – bez przypisanego obwodu. |
| 13 | – | Wolna pozycja – bez przypisanego obwodu. |
| 14 | – | Złącze diagnostyczne |
| 15 | – | Poduszka powietrzna |
| 16 | – | Gniazdko zasilania |
| 17 | – | Klimatyzacja |
| 18 | – | Tryb logistyczny |
| 19 | – | Moduł sterujący nadwozia |
| 20 | – | Moduł sterujący nadwozia |
| 21 | – | Zestaw wskaźników tablicy rozdzielczej, system autoalarmu |
| 22 | – | Czujnik zapłonu |
| 23 | – | Moduł sterujący nadwozia |
| 24 | – | Moduł sterujący nadwozia |
| 25 | – | Wolna pozycja – bez przypisanego obwodu. |
| 26 | – | Gniazdko zasilania w przedziale ładunkowym (wersja bez skrzynki bezpieczników w przedziale ładunkowym) (tylko Sports tourer) |

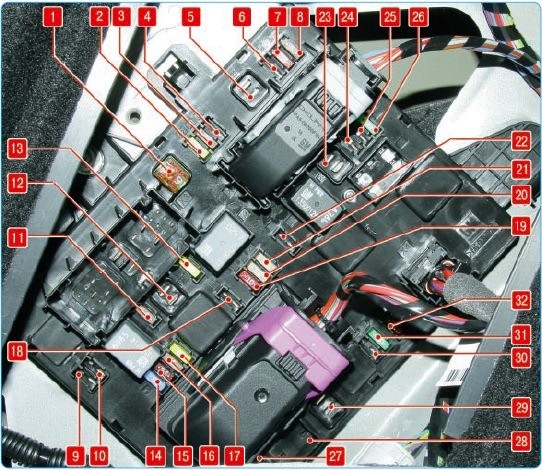

Skrzynka bezpieczników w bagażniku
Trzecia skrzynka, jeśli występuje, znajduje się za pokrywą w lewej bocznej ścianie bagażnika. W hatchbacku 3- i 5-drzwiowym zdejmij osłonę dostępu. W kombi Sports Tourer może być konieczne odchylenie rolety i otwarcie dodatkowej pokrywy. Tutaj znajdują się obwody przyczepy, czujników parkowania, foteli, ogrzewania kierownicy i dodatkowego gniazda.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Wolna pozycja – bez przypisanego obwodu. |
| 2 | – | Wtyk przyczepy |
| 3 | – | Układ ułatwiający parkowanie |
| 4 | – | Wolna pozycja – bez przypisanego obwodu. |
| 5 | – | Wolna pozycja – bez przypisanego obwodu. |
| 6 | – | Wolna pozycja – bez przypisanego obwodu. |
| 7 | – | Fotel z regulacją elektryczną |
| 8 | – | Wolna pozycja – bez przypisanego obwodu. |
| 9 | – | Wolna pozycja – bez przypisanego obwodu. |
| 10 | – | Wolna pozycja – bez przypisanego obwodu. |
| 11 | – | Moduł przyczepy, złącze przyczepy |
| 12 | – | Moduł sterujący przyczepy |
| 13 | – | Wtyk przyczepy |
| 14 | – | Fotel tylny, składanie elektryczne |
| 15 | – | Wolna pozycja – bez przypisanego obwodu. |
| 16 | – | Lusterko wewnętrzne, kamera wsteczna |
| 17 | – | Gniazdko zasilania |
| 18 | – | Wolna pozycja – bez przypisanego obwodu. |
| 19 | – | Podgrzewanie kierownicy |
| 20 | – | Okno dachowe |
| 21 | – | Podgrzewanie przednich foteli |
| 22 | – | Wolna pozycja – bez przypisanego obwodu. |
| 23 | – | Wolna pozycja – bez przypisanego obwodu. |
| 24 | – | Wolna pozycja – bez przypisanego obwodu. |
| 25 | – | Wolna pozycja – bez przypisanego obwodu. |
| 26 | – | Wolna pozycja – bez przypisanego obwodu. |
| 27 | – | Wolna pozycja – bez przypisanego obwodu. |
| 28 | – | Wolna pozycja – bez przypisanego obwodu. |
| 29 | – | Wolna pozycja – bez przypisanego obwodu. |
| 30 | – | Wolna pozycja – bez przypisanego obwodu. |
| 31 | – | Wzmacniacz audio, tuba niskotonowa |
| 32 | – | Układ kontroli amortyzatorów, system ostrzegania o opuszczeniu pasa ruchu |
Co sprawdzić przy typowych awariach?
Silnik kręci, ale nie uruchamia się – pompa paliwa
W skrzynce silnikowej producent oznaczył pozycję 49 jako zabezpieczenie pompy paliwa. Sam brak uruchomienia silnika nie dowodzi przepalenia tego bezpiecznika – przyczyną bywa też przekaźnik, wiązka, immobilizer, brak ciśnienia paliwa albo czujnik obrotów wału. Jeżeli ten sam bezpiecznik natychmiast przepala się po wymianie, nie montuj silniejszej wkładki. Dokładne objawy i rzeczywiste przykłady usterek znajdziesz w poradniku pompa paliwa – bezpiecznik i przekaźnik, objawy awarii.
Nie działa zapalniczka lub gniazdo 12 V
W panelu kabinowym sprawdź pozycję 6 dla przedniego gniazda oraz pozycję 7 dla drugiego obwodu zasilania. W autach wyposażonych w tylną skrzynkę gniazdo bagażnika może mieć osobny bezpiecznik 17; w Sports Tourer bez takiej skrzynki funkcja ta może być przypisana do pozycji 26 w panelu kabinowym. W razie problemów warto zajrzeć do poradnika gdzie znaleźć bezpiecznik zapalniczki.
Nie pracuje wentylator chłodnicy
W skrzynce silnika sprawdź pozycje 42, 45 i 48, które producent przypisuje do wentylatora chłodnicy. Sposób sterowania zależy od silnika i wyposażenia. Jeśli wkładki są sprawne, wykonaj diagnostykę zasilania, modułu sterującego i czujników temperatury. Przydatne wskazówki zawiera poradnik nie działa wentylator chłodnicy.
Nie działają wycieraczki
W komorze silnika skontroluj pozycje związane z wycieraczkami, w szczególności 43 i 44, jeżeli są obsadzone w danej wersji. Przed założeniem nowej wkładki upewnij się, że ramiona i mechanizm nie są zablokowane.
Wartości amperażu i bezpieczna wymiana
W fabrycznym spisie funkcji dołączonym do instrukcji nie podano jednoznacznych wartości amperażu każdej pozycji. Z tego powodu kolumna amperażu zawiera znak „-„, zamiast zgadywanych liczb. Odczytaj wartość z prawidłowej wkładki i oznaczeń fabrycznej skrzynki. Nowy bezpiecznik musi mieć taki sam typ i wartość znamionową. Nie zwieraj zacisków drutem ani nie zakładaj mocniejszego zabezpieczenia.
Źródła
Opel Astra J, fabryczna instrukcja obsługi, rok modelowy 2014, dział Vehicle Care – Fuses, instrukcja oznaczona KTA-2685/8, wydanie 08/2013. Zestawienie uwzględnia oddzielne schematy silnika, deski rozdzielczej oraz bagażnika, a także warianty nadwozia i wyposażenia.
