Opel Corsa E (2014-2019) – bezpieczniki, skrzynki i przekaźniki

Opel Corsa E to piąta generacja Corsy, produkowana w latach 2014-2019. Choć samochód wykorzystuje część rozwiązań konstrukcyjnych znanych z Corsy D, układ bezpieczników jest inny. Najważniejsze skrzynki znajdują się w kabinie oraz w komorze silnika. W zależności od roku produkcji, silnika i wyposażenia część pozycji zmienia zastosowanie albo pozostaje niewykorzystana.

W Corsie E spotyka się m.in. benzynowe 1.0 Turbo i 1.4, diesla 1.3 CDTI, odmiany LPG oraz wersje z przekładnią MTA/Easytronic. Wyposażenie mogło obejmować podgrzewaną kierownicę, podgrzewane fotele, FlexDock, kamerę przednią, czujnik deszczu, reflektory ksenonowe czy system FlexFix. Te różnice tłumaczą, dlaczego diagramy z 2015, 2016 i 2018 roku nie są w każdym miejscu identyczne.

Jeżeli masz wcześniejszą generację, zobacz Opel Corsa D 2010-2014 – bezpieczniki.

Skrzynka bezpieczników w kabinie

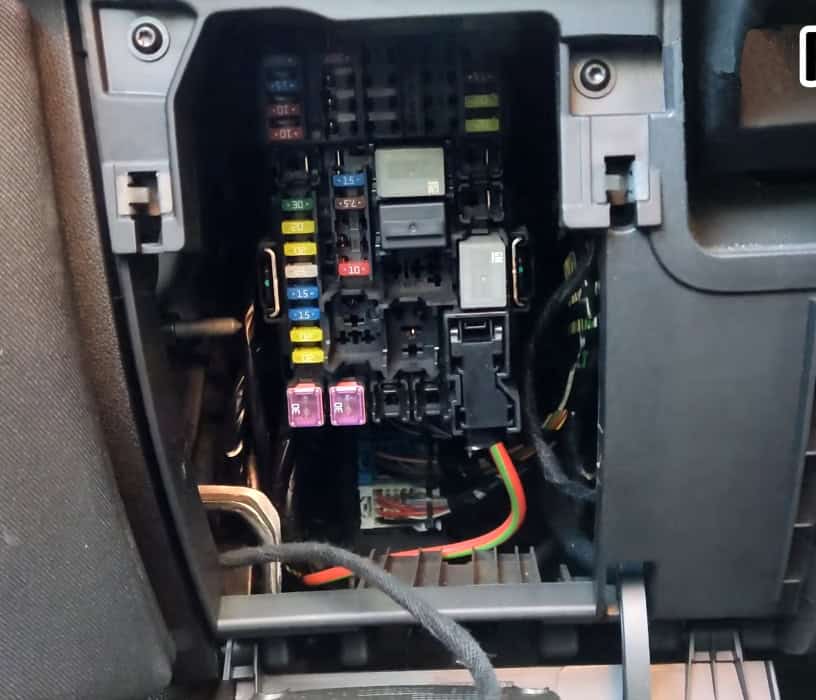

W samochodach z kierownicą po lewej stronie panel znajduje się za włącznikiem świateł w lewej części deski rozdzielczej. W wersjach z kierownicą po prawej stronie dostęp do skrzynki jest od strony schowka przed pasażerem.

Panel kabinowy obejmuje pozycje 1-40. To tutaj znajdują się m.in. obwody modułów BCM, systemu audio, podgrzewanej kierownicy, tylnej wycieraczki oraz głównego gniazda 12 V.

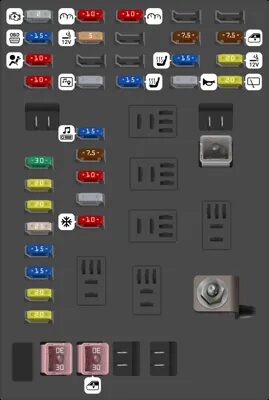

Bezpieczniki w kabinie

Zapalniczka i gniazdo 12 V – F38

Główne gniazdo 12 V w konsoli środkowej jest zabezpieczone przez F38 w skrzynce kabinowej. Numer ten występuje zarówno w dokumentacji wczesnych, jak i późniejszych Cors E.

Nie należy mylić F38 z pozycją F25 opisywaną jako gniazdo pomocnicze. To dwa różne obwody i ich wykorzystanie zależy od wyposażenia samochodu.

Podgrzewana kierownica – F33

W części wtórnych schematów można spotkać przesuniętą numerację końcowej części panelu. W fabrycznym układzie Corsy E podgrzewana kierownica jest przypisana do F33, natomiast F34 pozostaje niewykorzystany. Ma to znaczenie, ponieważ w starszych opisach internetowych funkcja bywa przypisana błędnie do F34.

Podgrzewane fotele i FlexDock – różnice zależne od wyposażenia

W instrukcjach z początku produkcji można spotkać F27 dla podgrzewania fotela kierowcy, F30 dla zestawu wskaźników, ogrzewania siedzeń lub FlexDock oraz F32 dla podgrzewania fotela pasażera. W części późniejszych instrukcji te same miejsca są oznaczane jako niewykorzystane.

Nie oznacza to zmiany całej skrzynki. Opel stosował różne obsady zależnie od rynku i pakietu wyposażenia. Jeżeli samochód ma fabrycznie podgrzewane siedzenia, warto porównać fizyczny panel z etykietą konkretnego auta, zamiast kierować się wyłącznie tabelą dla innego egzemplarza.

Skrzynka bezpieczników w komorze silnika

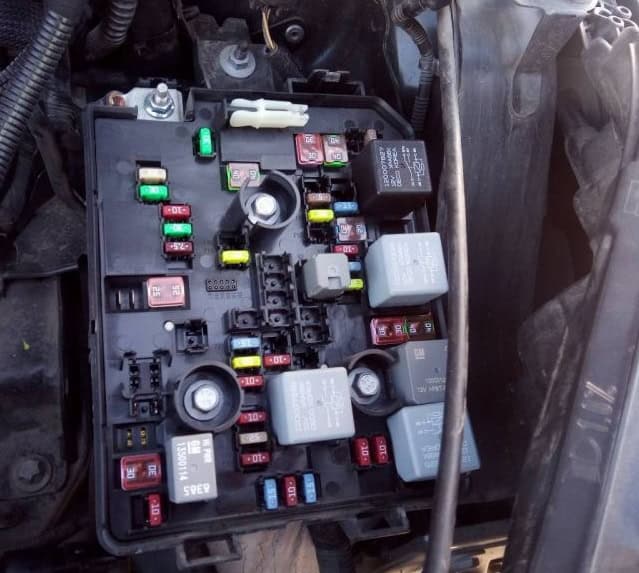

Druga główna skrzynka znajduje się z przodu po lewej stronie komory silnika. Po zwolnieniu zatrzasków pokrywę unosi się i zdejmuje pionowo.

W jednej obudowie znajdują się standardowe bezpieczniki 1-36 oraz osobna grupa dużych wkładek zabezpieczających m.in. ABS, wycieraczki, dmuchawę, wentylatory chłodnicy i rozrusznik.

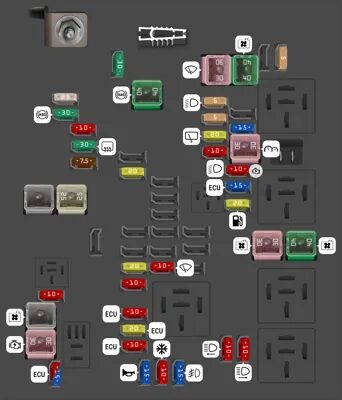

Bezpieczniki 1-36 w komorze silnika

Pompa paliwa – F19 i dodatkowa rola F4

Najważniejszą pozycją przy szukaniu bezpiecznika pompy paliwa jest F19 w skrzynce pod maską. W późniejszych instrukcjach F4 jest dodatkowo opisywany jako obwód modułu sterowania podwoziem powiązanego z pompą paliwa.

Nie są to dwa zamienne bezpieczniki. F19 jest bezpośrednio opisany jako pompa paliwa, natomiast F4 zabezpiecza moduł sterujący, którego funkcja została rozszerzona w części późniejszych wersji.

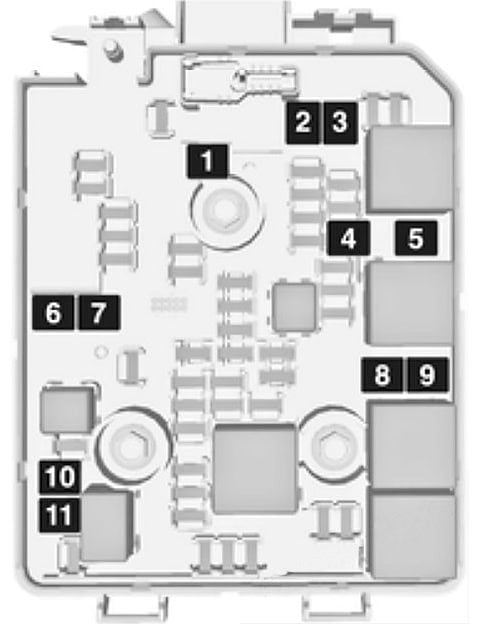

Duże bezpieczniki J1-J11

W tej samej obudowie znajduje się grupa bezpieczników wysokoprądowych. W zależności od diagramu są numerowane 1-11 albo J1-J11.

Zmiany między początkiem i końcem produkcji

Podstawowa architektura Corsy E pozostała ta sama, ale fabryczne instrukcje pokazują kilka zmian obsady. Najbardziej charakterystyczne są:

Najczęściej szukane bezpieczniki Opel Corsa E

Po Corsie E pojawiła się całkowicie nowa Corsa F, zbudowana na innej architekturze elektrycznej. Schematów z generacji E nie należy stosować do Corsy F ani Corsy Electric.
