Peugeot 308 CC mk2 (od 2013 roku) – schemat bezpieczników
Rok produkcji: 2013, 2014, 2015, 2016

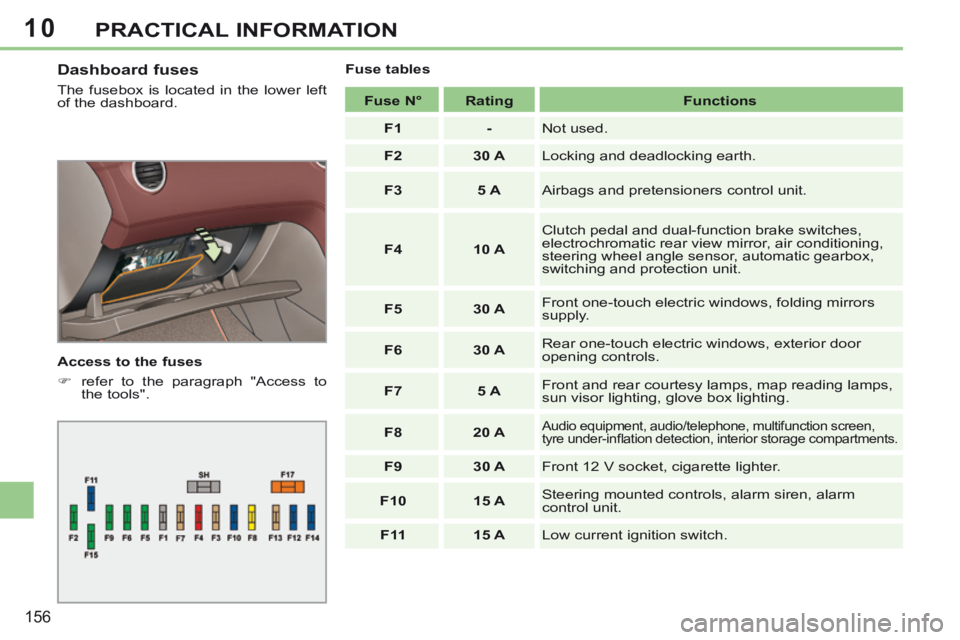

Bezpieczniki na desce rozdzielczej
Skrzynka bezpieczników znajduje się w lewym dolnym rogu deski rozdzielczej.
| Bezpiecznik | Ocena w amperach [A] | Opis |
| F1 | – | Nieużywany |
| F2 | 30 | Zablokowana i zakleszczona ziemia |
| F3 | 5 | Jednostka sterująca poduszkami powietrznymi i napinaczami |
| F4 | 10 | Pedał sprzęgła i dwufunkcyjne przełączniki hamulca, elektrochromatyczne lusterko wsteczne, klimatyzacja, czujnik kąta skrętu kierownicy, automatyczna skrzynia biegów, jednostka przełączająco-zabezpieczająca |
| F5 | 30 | Elektryczne podnoszenie szyb przednich, zasilanie składanych lusterek |
| F6 | 30 | Tylne szyby elektryczne uruchamiane jednym przyciskiem, zewnętrzne elementy sterujące otwieraniem drzwi |
| F7 | 5 | Przednie i tylne lampki sufitowe, lampki do czytania map, oświetlenie osłony przeciwsłonecznej, oświetlenie schowka |
| F8 | 20 | Sprzęt audio, audio / telefon, ekran wielofunkcyjny, wykrywanie niskiego ciśnienia w oponach, wewnętrzne schowki |
| F9 | 30 | Przednie gniazdo 12 V, zapalniczka |
| F10 | 15 | Sterowanie na kierownicy, syrena alarmowa, jednostka sterująca alarmem |
| F11 | 15 | Stacyjka niskoprądowa |
| F12 | 15 | Tablica przyrządów, wyświetlacze lampek ostrzegawczych pasa bezpieczeństwa i przedniej poduszki powietrznej pasażera, klimatyzacja, moduł pamięci fotela kierowcy, składany moduł dachowy. |
| F13 | 5 | Skrzynka bezpieczników silnika, poduszki powietrzne |
| F14 | 15 | Ekran wielofunkcyjny, wzmacniacz, zestaw głośnomówiący, czujnik deszczu / nasłonecznienia, jednostka sterująca czujników parkowania, jednostka pamięci fotela pasażera |
| F15 | 30 | Ryglowanie i superzamek |
| F17 | 40 | Odmgławianie / odmrażanie tylnej szyby i lusterek bocznych |
| SH | – | Bocznik PARC |

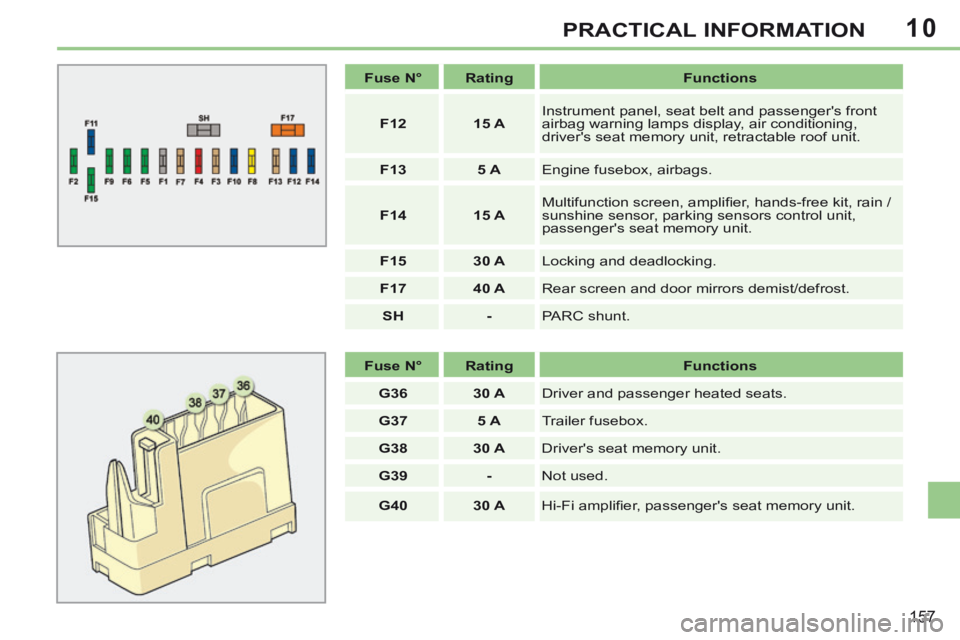

| Bezpiecznik | Ocena w amperach [A] | Opis |
| G36 | 30 | Podgrzewane siedzenia kierowcy i pasażera |
| G37 | 5 | Skrzynka bezpieczników przyczepy |
| G38 | 30 | Moduł pamięci fotela kierowcy |
| G39 | – | Nieużywany |
| G40 | 30 | Wzmacniacz Hi-Fi, moduł pamięci fotela pasażera |

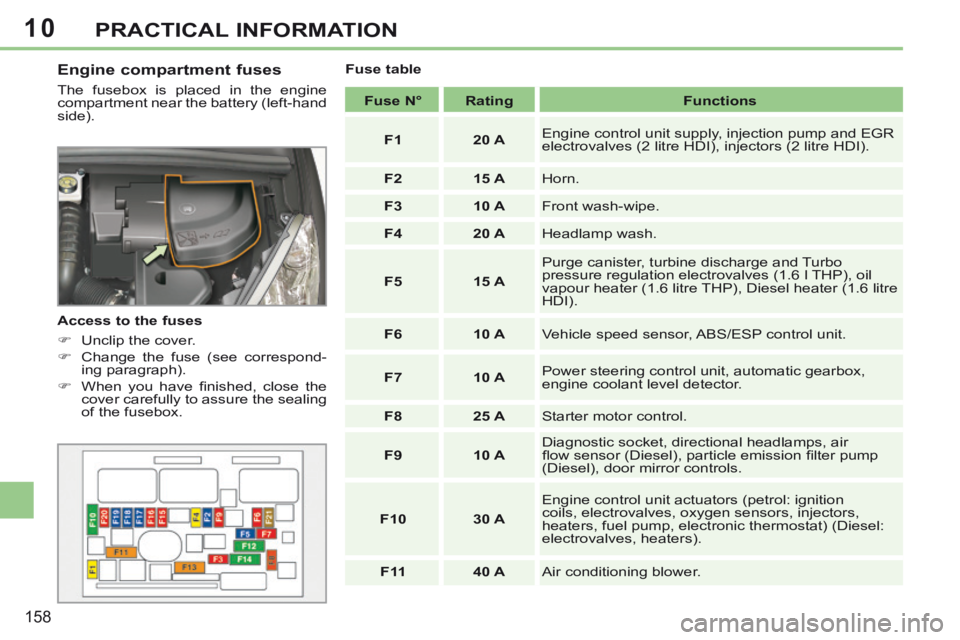

Bezpieczniki komory silnika
Skrzynka bezpieczników znajduje się w komorze silnika w pobliżu akumulatora (po lewej stronie).
| Bezpiecznik | Ocena w amperach [A] | Opis |
| F1 | 20 | Zasilanie sterownika silnika, pompa wtryskowa i elektrozawory EGR (2 litry HDI), wtryskiwacze (2 litry HDI) |
| F2 | 15 | Róg |
| F3 | 10 | Wycieraczka do spryskiwaczy z przodu |
| F4 | 20 | Spryskiwacz reflektorów |
| F5 | 15 | Opróżnij kanister, elektrozawory rozładowania turbiny i regulacji ciśnienia turbo (1,6 l THP 16 V), podgrzewacz pary oleju (1,6 l THP 16 V), podgrzewacz oleju napędowego (1,6 l HDI) |
| F6 | 10 | Czujnik prędkości pojazdu, jednostka sterująca ABS / ESP |
| F7 | 10 | Sterownik wspomagania kierownicy, automatyczna skrzynia biegów, czujnik poziomu płynu chłodzącego silnik |
| F8 | 25 | Sterowanie rozrusznikiem |
| F9 | 10 | Gniazdo diagnostyczne, reflektory kierunkowe, czujnik przepływu powietrza (Diesel), pompa filtra cząstek stałych (Diesel), sterowanie lusterkami bocznymi. |
| F10 | 30 | Siłowniki sterownika silnika (benzyna: cewki zapłonowe, elektrozawory, sondy lambda, wtryskiwacze, podgrzewacze, pompa paliwa, termostat elektroniczny) (Diesel: elektrozawory, podgrzewacze). |
| F11 | 40 | Dmuchawa klimatyzacji |
| F12 | 30 | Wolna / szybka wycieraczka szyby przedniej |
| F13 | 40 | Zasilanie interfejsu wbudowanych systemów (zapłon dodatni) |
| F14 | – | Nieużywany |
| F15 | 10 | Światło drogowe prawe |
| F 16 | 10 | Reflektor świateł drogowych z lewej strony |
| F17 | 15 | Reflektor mijania lewy |
| F18 | 15 | Światło mijania prawe |
| F19 | 15 | Nagrzewnica oleju (1,6 litra VTi 16V), elektrozawór odpowietrzający kanistra (1,6 litra VTi 16V), czujniki tlenu (benzyna), elektrozawory chłodzenia powietrzem (Diesel) |
| F20 | 10 | Elektroniczny termostat, elektrozawory zmiennych faz rozrządu, elektrozawór regulacji ciśnienia turbosprężarki (Diesel), czujnik poziomu płynu chłodzącego silnik (Diesel) |
| F21 | 5 | Zasilanie przekaźnika zespołu wentylatora, sterowanie przekaźnikiem Valvetronic (1,6 litra VTi 16 V), chłodzenie turbo (1,6 litra THP 16 V), czujnik przepływu powietrza (1,6 litra HDI) |

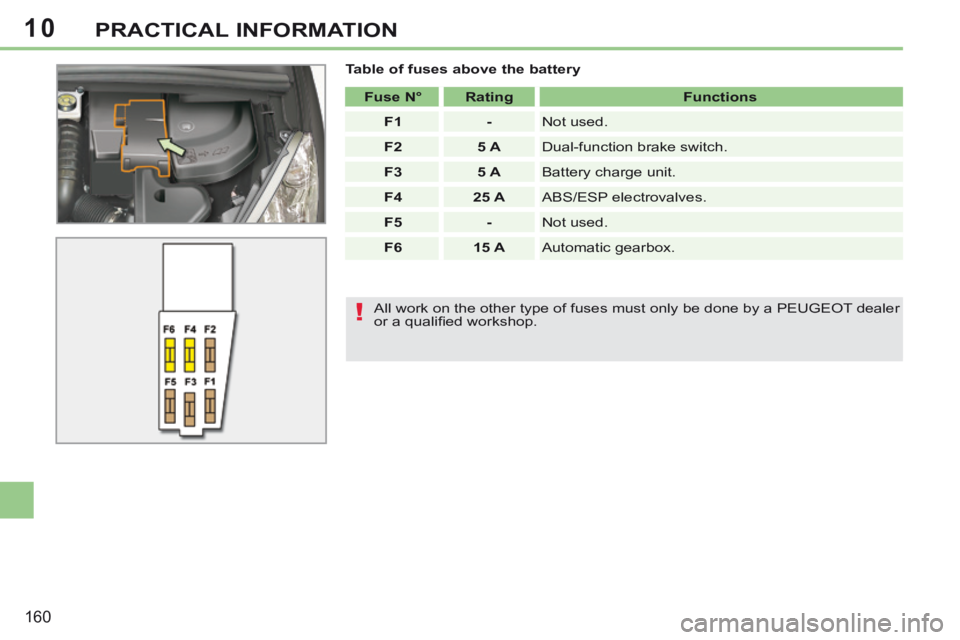

Tabela bezpieczników mini i midi nad akumulatorem
| Bezpiecznik | Ocena w amperach [A] | Opis |
| F1 | – | Nieużywany |
| F2 | 5 | Dwufunkcyjny wyłącznik hamulca |
| F3 | 5 | Jednostka ładowania akumulatora |
| F4 | 25 | Elektrozawory ABS / ESP |
| F5 | – | Nieużywany |
| F6 | 15 | Automatyczna skrzynia biegów |
OSTRZEŻENIE: Przypisania zacisków i wiązek przewodów dla poszczególnych złączy będą się różnić w zależności od poziomu wyposażenia pojazdu, modelu i rynku.
