Porsche Panamera (2010-2016) – bezpieczniki schemat

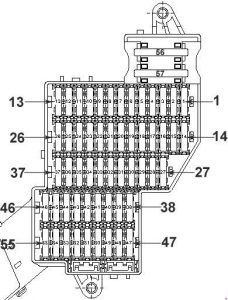

Skrzynka bezpieczników po lewej stronie deski rozdzielczej

Numer Funkcja A
1 Przełącznik kolumny kierownicy 7.5
2 Odpylacz do instrumentów 7.5
3 PCM 3.1/CDR 31 10
4 Instrument dodatkowy 5
5 Klimatyzacja, przód + tył 10
6 Kamera widoku z tyłu
Widok otoczenia (2014-2016)
5
7 LHD: elektryczny przycisk hamulca postojowego 5
8 2010-2013:
LHD: Centralny zamek dla drzwi tylnych lewych
RHD: Centralny zamek dla drzwi lewych
10
9 LHD: regulacja kolumny kierownicy 15
2014-2016:
Hybrydowy: jednostka sterująca Tiptronic S
10 LHD: jednostka sterująca PDK 25
11 Szyby elektryczne, tylne lewe 25
12 Okna elektryczne, przednie lewe 25
13 2010-2013: ParkAssist
2014-2016; hybrydowy: Czujnik pedałowy
5
14 2010-2013: światło ksenonowe, lewe 15
2014-2016: Reflektory ksenonowe/Bi-ksenonowe/LED, lewe 7.5
15 Lustro wewnętrzne
Gniazdo diagnostyczne
ParkAssist (2014-2016)
Kamera przednia (2014-2016)
5
16 LHD: jednostka sterująca PDK, czujnik sprzęgła
RHD: klimatyzacja, czujnik słońca
5
LHD; hybrydowy: zespół sterujący skrzynią biegów, dźwignia zmiany biegów (2014-2016) 10
17 Hybrydowy: Elektronika mocy, siłownik wrzecionowy 5
18 Hybrydowy: Wspomaganie kierownicy 5
19 2014-2016: Jednostka sterująca PDLS/PDLS PLUS 5
20 LHD: blokada zapłonu, przełącznik światła
RHD: tuner telewizyjny
5
21 LHD; 2010-2013: Centralny zamek do drzwi przednich lewych 10
LHD; 2014-2016: Centralny zamek do drzwi przednich lewych 25
RHD: ładowarka do telefonów komórkowych 5
22 Blokada kolumny kierownicy 5
23 LHD:
Sygnał skrętu, tył w prawo
Światło znacznika, przód lewy
Światła mijania, prawe
Światła drogowe, prawe
Boczne kierunkowskazy, przednie
Światło zakrętowe, przód lewy
Blokada zapłonu
Rogi dwukolorowe
PSM
Przekaźnik rozrusznika
Dioda LED wyłącznika migawki awaryjnej
Oświetlenie zamka zapalającego
Sygnał skrętu, przód w lewo/prawo
Oświetlenie wnęki na nogi
Blokada zapłonu Blokada przeciwwybuchowa
Zawory sterujące wspomagania kierownicy
Podgrzewalne dysze spryskiwaczy
30
24 LHD:
Sygnał skrętu, tył w lewo
Oświetlenie znacznika, z przodu po prawej stronie
Światła mijania, lewe
Światła drogowe, lewe
Światło zakrętowe z przodu po prawej stronie
Elementy żaluzji, prawe/lewe
Aktywna wentylacja hamulca otwarta/zamknięta
Podgrzewalne dysze spryskiwaczy
Pokrywa komory silnika
Regulacja świateł przednich
30
25 LHD:
Blokada kolumny kierownicy
Klapa napełniacza zamknięta/otwarta
Pompa spryskiwacza przedniej szyby, przód/tył
Servotronic (2014-2016)
15
26 LHD: system czyszczenia reflektorów 30
27 Cewki zapłonowe 15
28 2014-2016:
Hybrydowy: bank kontrolera wałka rozrządu 1, bank kontrolera wałka rozrządu 2, zawór rezonansowy
15
2014-2016:
GTS: Zawór, klapa oczyszczacza powietrza
5
29 Czujnik poziomu oleju, czujnik wałka rozrządu 7.5
30 Czujniki tlenu za katalizatorem 7.5
31 Elektryczne zawory regulacyjne silnika 15
2014-2016:
Hybrydowy: Przekaźnik dla pompy powietrza wtórnego 1, aktywator przekaźnika dla pompy próżniowej, pompa diagnostyczna do wykrywania nieszczelności zbiornika
5
32 Jednostka sterująca silnika 20
33 2010-2013: Aktywacja wentylatora, wykrywanie nieszczelności zbiornika 10
2014-2016: Siłownik wentylatora 5
34 Zawory dla silnika 10
2014-2016:
Hybrydowy: Zawór regulacji przepływu, odpowietrzenie zbiornika, zawór odcinający dopływ wody chłodzącej, zawór regulacji ciśnienia oleju, zawór powietrza wtórnego 1, zawór powietrza wtórnego 2, zawór pompy wody głównej, zawór wody 3 maszyna elektryczna
30
35 Czujniki tlenu przed katalizatorem 10
36 2014-2016:
Nie hybrydowy: Wykrywanie przecieków w zbiorniku/zawór odcinający dopływ wody chłodzącej
Hybrydowy: Przekaźnik pompy oleju przekładniowego
5
37 2014-2016:
Hybrydowa: pompa chłodziwa, czujnik poziomu oleju, pompa wody do obiegu wysokotemperaturowego
15
38 Przednia zapalniczka, gniazdo wnęki na bagaż 20
39 Regulacja siedzeń z przodu w lewo bez pamięci 30
40 Regulacja siedzeń z przodu w lewo bez pamięci 20
41 Jednostka sterująca PSM 10
42 Światło wewnętrzne w konsoli napowietrznej 7.5
43 2014-2016: tempomat adaptacyjny (ACC) 5
44 2014-2016:
Hybrydowy: siłownik wrzecionowy
30
45 2014-2016:
Hybrydowy: Elektronika siłowa
5
46 2014-2016:
Hybrydowy: system akumulatorów wysokiego napięcia
15
47 Dach przesuwny/uchylny 30
48 Wycieraczki szyby przedniej 30
49 Jednostka sterująca silnika 5
50 2014-2016:
Hybrydowy: zawór 2/3-drogowy, przekaźnik pompy wodnej, przekaźnik klimatyzatora
7.5
51 Regulacja fotela z przodu w lewo z pamięcią 30
52 Regulacja siedzeń, tył z lewej 20
53 Pompa obiegowa 10
54 Czujnik deszczu 5
55 2014-2016: Dodatkowa grzałka 30
56
57 Wentylator systemu klimatyzacji 40

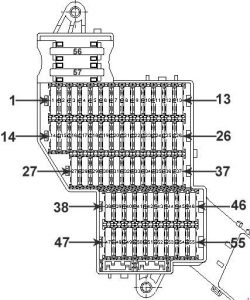

Skrzynka bezpieczników z prawej strony deski rozdzielczej

Numer Funkcja A
1 Jednostka kontroli ciśnienia w oponach Jednostka kontroli ciśnienia 5
3 Ogrzewanie foteli, przód 30
4 Ogrzewanie tylnych siedzeń 30
5 Regulacja siedzeń, tylna prawa 20
6
7
8 Regulacja fotela z przodu po prawej stronie z pamięcią 30
9 RHD: elektryczny przycisk hamulca postojowego 5
10 LHD: słuchawka, ładowarka do telefonów komórkowych 5
RHD: regulacja kolumny kierownicy 15
11 LHD: tuner TV 5
RHD: jednostka sterująca PDK 25
12 LHD: telefon 5
13
14 2010-2013: światło ksenonowe z prawej strony 15
2014-2016: Reflektory ksenonowe/Bi-ksenonowe/LED, prawe 7.5
15
16 RHD; 2010-2013: gniazdo diagnostyczne
2014-2016: Kamera przednia
5
17 Jednostka sterująca PSM 5
18 LHD: Klimatyzacja, czujnik słońca, czujnik ciśnienia czynnika chłodniczego (2014-2016), czujnik jakości powietrza (2014-2016)
RHD: czujnik sprzęgła jednostki sterującej PDK
5
2014-2016:
RHD; hybrydowy: zespół sterujący skrzynią biegów, dźwignia zmiany biegów
10
19 Mechanizm otwierania drzwi garażowych 5
20 Jednostka sterująca poduszką powietrzną 7,5
21 2014-2016: Jednostka sterująca funkcją wykrywania masy 5
22 Przełącznik kolumny kierownicy 5
23 tempomat adaptacyjny (ACC) 5
24 Wentylacja siedzeń, fotele przednie 7.5
25 Wentylacja siedzeń, tylne siedzenia 7.5
26
27 Gniazdo konsoli środkowej z przodu, tylna zapalniczka 20
28 Regulacja fotela z przodu po prawej stronie bez pamięci 30
29 LHD: Gniazdo w konsoli środkowej z tyłu, gniazdo w skrzynce rękawicowej, gniazdo w dużej konsoli środkowej z tyłu 20
30 2014-2016: Gniazdo 110 V w dużej konsoli środkowej tylnej 30
31 Skrzynka chłodząca 15
32 Rozrywka na tylnym siedzeniu 7.5
33 RHD:
Sygnał skrętu, tył w prawo
Światło znacznika, przód lewy
Światła mijania, prawe
Światła drogowe, prawe
Boczne kierunkowskazy, przednie
Światło zakrętowe, przód lewy
Blokada zapłonu
Rogi dwukolorowe
PSM
Przekaźnik rozrusznika
Dioda LED wyłącznika migawki awaryjnej
Oświetlenie zamka zapalającego
Sygnał skrętu, przód w lewo/prawo
Oświetlenie wnęki na nogi
Blokada zapłonu Blokada przeciwwybuchowa
Zawory sterujące wspomagania kierownicy
Podgrzewalne dysze spryskiwaczy
30
34 RHD:
Sygnał skrętu, tył w lewo
Oświetlenie znacznika, z przodu po prawej stronie
Światła mijania, lewe
Światła drogowe, lewe
Światło zakrętowe, przednie prawe
Elementy żaluzji, prawe/lewe
Aktywna wentylacja hamulca otwarta/zamknięta
Podgrzewalne dysze spryskiwaczy
Pokrywa komory silnika
Regulacja świateł przednich
30
35 RHD:
Blokada kolumny kierownicy
Klapa napełniacza zamknięta/otwarta
Pompa spryskiwacza przedniej szyby, przód/tył
Servotronic (2014-2016)
15
36 RHD: system czyszczenia reflektorów 30
37
38
39 Jednostka sterująca PSM 25
40 2010-2013:
LHD: Centralny zamek dla przednich/tylnych prawych drzwi
10
41 Szyby elektryczne, przednie prawe 25
42 Szyby elektryczne, tylne prawe 25
43 Klakson alarmowy 5
44 System śledzenia pojazdów VTS 5
45 2014-2016:
Hybrydowa: ładowarka wysokiego napięcia
5
46
47 Jednostka sterująca pompą paliwa 25
48 Klakson (klakson dwutonowy) 15
49 Gniazdo diagnostyczne 5
50 2010-2013:
RHD: blokada zapłonu, przełącznik światła
5
51 2010-2013:
RHD: Centralny zamek dla przednich prawych drzwi
10
52 2010-2013:
RHD: blokada kolumny kierownicy
5
53
54
55
56
57 2010-2013: Jednostka sterująca pompą PSM 40

Skrzynka bezpieczników w bagażniku

Panamera S E-Hybrid

Numer Funckja A
Nośnik bezpieczników A
1
2 2014-2016: Klapa spojlera (Turbo) 10
3 2010-2013: Wzmacniacz audio (Burmester) 30
2010-2013: Wzmacniacz audio (ASK Sound, Bose) 25
4 Sterownik Start/Stop 30
5 Sterownik Start/Stop 30
6 Blokada mechanizmu różnicowego 10
7 Blokada mechanizmu różnicowego 30
2014-2016:
Hybrydowy: Wzmacniacz audio (ASK Sound, Bose)
25
8 Subwoofer (Bose, Burmester) 30
9 Brama tylna podnośnika 25
10 Sterownik PASM 25
11 Oświetlenie przedziału bagażowego 5
12 Moduł sterujący PDCC 10
Nośnik bezpieczników В
1 Światła do jazdy dziennej, po prawej
Światło tylne, po prawej
Światło cofania, prawostronne
Tylne światło przeciwmgielne, po lewej
Światło hamowania, po prawej stronie
Podniesione światło hamowania
Żaluzje przeciwsłoneczne
Elektryczna blokada kolumny kierownicy
Wycieraczka tylna
Podgrzewana szyba tylna
Wewnętrzny czujnik nadzoru/nachylenia
PASM
Jednostka sterująca silnika
Światła bezpieczeństwa/oświetlenia miejskie, drzwi wejściowe
Światło wewnętrzne/światło do czytania z przodu
Światła wewnętrzne tylne
Światło orientacyjne
Oświetlenie tablicy rejestracyjnej
Wysyłacze w hali prędkości obrotowej silnika 1 +3
Światło wewnętrzne
15
2 Światła do jazdy dziennej, po lewej
Oświetlenie ogonowe, po lewej stronie
Światło cofania, lewe
Tylne światło przeciwmgielne, po prawej
Lampka kontrolna hamulca, lewa
Światła bezpieczeństwa/światła miejskie, tylne drzwi
Sterowanie klapą wydechową
Klapa napełniacza dozowana
Spojler wyciągany/zwinięty
15
3 Mechanizm zamykania klapy tylnej
Klapa napełniacza otwarta
Zwijanie/wyciąganie tylnego spojlera
Żaluzje przeciwsłoneczne
30
4 Klakson alarmowy 15
5 Sterownik bramki 5
6 Podgrzewana szyba tylna 20
7 Sterownik PASM 5
8 Sterownik bramki 5
9 Elektryczny hamulec postojowy 5
10 Blokada mechanizmu różnicowego 10
11 Moduł sterujący PDCC 10
2014-2016:
Hybrydowy: system akumulatorów wysokiego napięcia
5
12 Wycieraczka tylna 15
Nośnik przekaźnika C
1 Sprężarka PASM 40
2 Elektryczny hamulec postojowy 40
3
Nośnik przekaźnika D
1 Podgrzewana szyba tylna
2
3 Klapa spojlera (Turbo)
Hybrydowy: zawór odcinający dla przekaźnika chłodzącego (wymiennik ciepła)
4 Klapa spojlera (Turbo)
5 Sprężarka PASM
Nośnik bezpieczników E (silnik nie hybrydowy)
Standardowy wzmacniacz audio 5
ASK Sound, wzmacniacz audio Bose® 25
Wzmacniacz dźwięku Burmester® 30
