Renault Megane III Sport Tourer (2015-2016) – bezpieczniki i schemat

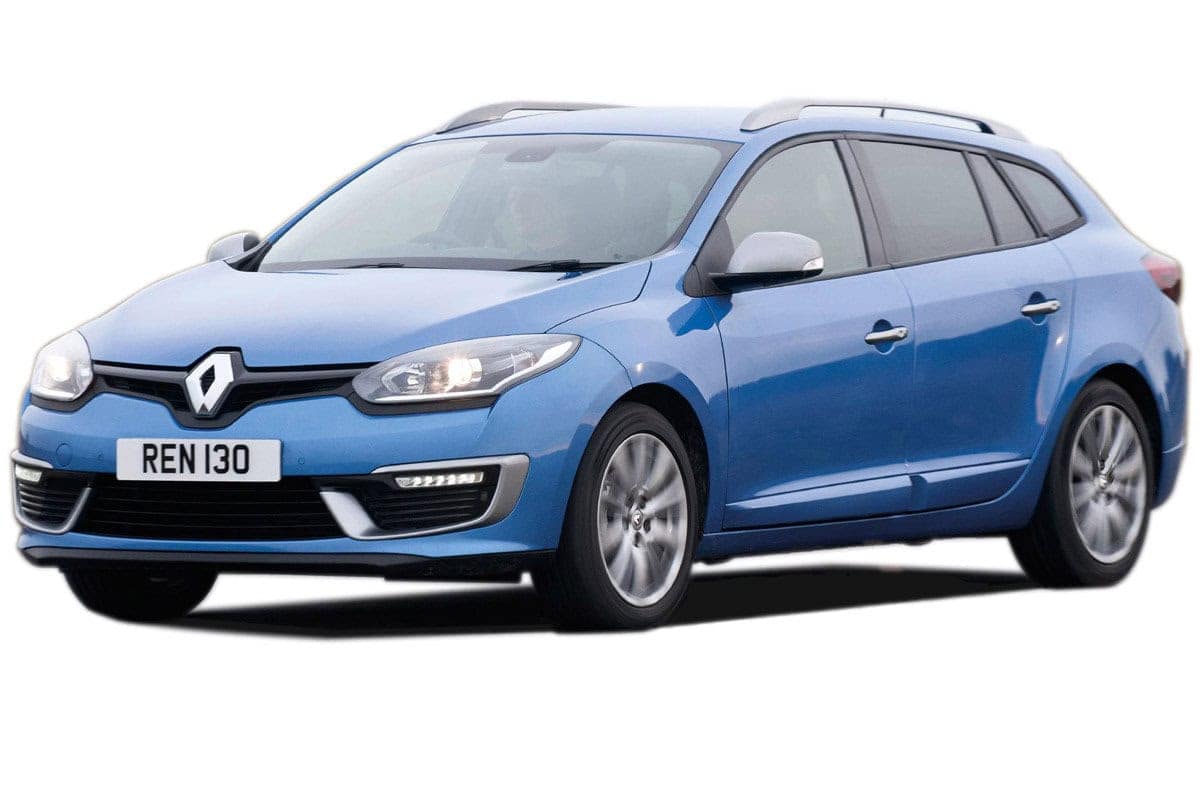

Renault Megane III Sport Tourer (X95, 2015-2016) to kombi trzeciej generacji, z instalacją elektryczną różniącą się od wprowadzanego w 2016 roku Megane IV. W instrukcji użytkownika Renault opisano 19 kabinowych bezpieczników wraz z amperażem. Dodatkowa skrzynka C znajduje się pod maską, lecz producent nie publikuje w tym rozdziale pełnego wykazu jej gniazd. Poniższa tabela dotyczy samochodów z panelem X95 zgodnym z pokazanym rysunkiem, a nie wszystkich kombi zarejestrowanych w 2016 roku.

W archiwalnym wpisie z 2020 roku brakowało wartości prądu, a opisy zawierały błędne tłumaczenia, m.in. „kontrolki kierunku świecą” zamiast kierunkowskazów oraz „wycieraczki szyby” zamiast spryskiwaczy. Poprawiłem komplet 19 pozycji na podstawie instrukcji Renault Megane Sport Tourer 2015, strony 5.26-5.27, i porównałem schemat z wcześniejszą instrukcją Megane III. Małą miniaturę 300 x 145 px zastępuje skalowalne odwzorowanie dokładnie tego samego układu gniazd.

Gdzie są bezpieczniki w Renault Megane Sport Tourer 2015-2016?

Wersja z kierownicą po lewej stronie: wyłącz zapłon, a następnie znajdź pod deską rozdzielczą po lewej stronie kolumny kierownicy niewielką klapkę A. Chwyć jej dolną krawędź i ostrożnie odepnij zatrzaski. Na odwrocie pokrywy Renault przewiduje szczypce do wyjmowania wkładek. Przed założeniem klapki upewnij się, że nowa wkładka ma ten sam amperaż co fabryczna.

Wersja z kierownicą po prawej stronie: dostęp do panelu uzyskuje się przez klapkę B przy schowku przed pasażerem. Fabryczny rysunek osobno pokazuje oba warianty położenia osłony. Jeżeli układ samochodu różni się od tego opisu, należy kierować się oznaczeniami panelu w danym egzemplarzu.

Pod maską: skrzynka C jest w komorze silnika, pod plastikową pokrywą modułu elektrycznego. Renault podkreśla ograniczony dostęp do tej skrzynki i zaleca wymianę jej wkładek przez serwis. Nie należy przypisywać jej numerów 1-19 z tabeli kabinowej.

Megane Sport Tourer III – schemat i komplet bezpieczników kabinowych 1-19

Rysunek zachowuje układ producenta: po lewej pozycje 1-2, następnie kolumny 3-6, 7-9, 10-13 i 14-19. Wartości odpowiadają oznaczeniom na fabrycznym rysunku, a nie szacunkom na podstawie koloru wkładki. Wyposażenie może powodować, że część gniazd pozostaje niewykorzystana w konkretnym samochodzie.

Renault Megane III X95 – schemat kabinowych bezpieczników 1-19 i ich amperażFabryczny rysunek Renault z instrukcji Megane III, strony 5.24 i 5.27. Grupy gniazd: 1-2 po lewej, następnie 3-6, 7-9, 10-13 i 14-19 po prawej. Każda pozycja ma numer i prąd w amperach.130 A210 A325 A430 A510 A615 A710 A83 A915 A1025 A1125 A125 A1325 A1410 A155 A1610 A1710 A1810 A1910 A
Renault Megane III X95 – wierne odwzorowanie układu gniazd 1-19 i amperażu z fabrycznych rysunków Renault (5.24 dla wcześniejszej fazy oraz 5.27 dla wersji 2015). Wartości dotyczą przedstawionego panelu, nie skrzynki silnikowej C.
PozycjaAmperaż [A]Chroniony obwód / funkcja
1 30 Elektroniczny hamulec postojowy, jeżeli zamontowano
2 10 Światła hamowania STOP
3 25 Automatyczne ryglowanie drzwi podczas jazdy
4 30 Elektryczny podnośnik szyby kierowcy
5 10 Moduł elektroniki kabiny (UCH)
6 15 Kierunkowskazy
7 10 Fabryczny system nawigacji, jeżeli wyposażono
8 3 Elektrochromatyczne lusterko wewnętrzne, jeżeli zamontowano
9 15 Wycieraczka tylnej szyby
10 25 Elektryczny podnośnik lewej tylnej szyby, jeżeli występuje
11 25 Elektryczny podnośnik prawej tylnej szyby, jeżeli występuje
12 5 Układ ABS oraz elektroniczna kontrola stabilności ESP
13 25 Elektryczny podnośnik szyby przedniego pasażera
14 10 Pompa spryskiwacza przedniej szyby (nie silnik wycieraczek)
15 5 Podgrzewanie lusterek zewnętrznych
16 10 Radio i fabryczny system audio
17 10 Gniazdo zasilania akcesoriów 12 V w bagażniku, jeżeli występuje
18 10 Gniazdo zasilania akcesoriów 12 V dla tylnego rzędu
19 10 Zapalniczka lub gniazdo 12 V z przodu

Dodatkowa skrzynka C w komorze silnika

Producent wskazuje drugi zespół bezpieczników pod maską, ale nie podaje w instrukcji użytkownika pełnej listy jego amperażów i przekaźników dla silników 1.2 TCe, 1.5 dCi i 1.6 dCi. Obwody sterowania silnikiem, chłodzenia oraz rozrusznika zależą od jednostki napędowej i typu skrzynki. Dlatego nie dopisuję niezweryfikowanej numeracji. Przy problemie z instalacją silnikową należy odczytać kod modułu i dobrać odpowiadającą mu dokumentację serwisową.

Megane Sport Tourer 2015 i 2016 – ważna różnica generacji

Ten artykuł dotyczy Megane III X95, w tym samochodów z końca produkcji trzeciej generacji. W 2016 roku pojawił się także Megane IV, którego instalacja i wykaz bezpieczników są inne. Dla tego modelu zobacz Renault Megane IV 2016-2017. Ta sama numeracja 1-19 jest opisana również w instrukcji Megane III R.S. 2012, lecz liczba faktycznie obsadzonych gniazd zależy od nadwozia i wyposażenia.

Typowe usterki Megane Sport Tourer i odpowiednie bezpieczniki

Nie działa zapalniczka: sprawdź numer 19 – 10 A. Nie ma prądu w bagażniku: gniazdo 12 V ma pozycję 17 – 10 A; tylne gniazdo dla pasażerów chroni 18 – 10 A. Nie działa tylna wycieraczka: pozycja 9 – 15 A, a także wiązka w przelotce klapy bagażnika. Nie otwiera się tylna szyba elektryczna: pozycje 10 i 11 – po 25 A, jeśli kombi ma taki układ. Spryskiwacze nie podają płynu: sprawdź 14 – 10 A, pompę, przewody i dysze. Nie grzeją lusterka: numer 15 – 5 A. W przypadku błędów ABS/ESP numer 12 – 5 A dotyczy tylko tego obwodu kabinowego, a cały układ może mieć dodatkowe zabezpieczenia pod maską.

Źródła: Renault Megane Sport Tourer X95 2015, „Fuses”, strony 5.26-5.27, oraz fabryczna instrukcja Renault Megane III X95, „Fuses”, strony 5.23-5.24. Tabela jest pełnym zestawieniem 19 pozycji z instrukcji użytkownika, a nie kompletnym wykazem instalacji silnikowej.
