Renault Mégane IV z lat 2016-2017 to popularny w Polsce samochód kompaktowy, występujący m.in. jako hatchback, Grandtour i GrandCoupé. W tej generacji bezpieczniki znajdują się w kabinie, a część wysokoprądowych zabezpieczeń i przekaźników także w komorze silnika. W fabrycznej instrukcji obsadę podstawowych wkładek identyfikuje się symbolami na etykiecie pokrywy, a nie jedną uniwersalną numeracją. Dzięki temu unikniesz pomyłki między różnymi wersjami wyposażenia.
Gdzie są bezpieczniki Renault Mégane IV (2016-2017)?
Główny dostęp do panelu znajduje się w dolnej części deski rozdzielczej, za osłoną A po stronie kierowcy. Jest to panel z małą pokrywą, którą można odpiąć. Na jej odwrocie producent umieścił legendę symboli. Chwytak do bezpieczników znajduje się z tyłu pokrywy. Przed pracą wyłącz zapłon i odbiorniki elektryczne.

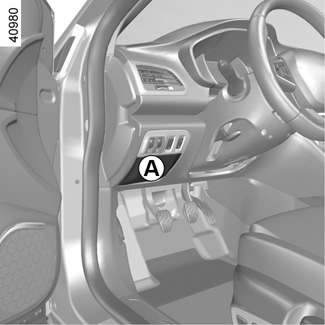

Rysunek przedstawia lokalizację pokrywy A według instrukcji Renault. To ilustracja dostępu, a nie schemat ponumerowanych gniazd; kolejność wkładek wewnątrz skrzynki może się różnić w zależności od wyposażenia.
Renault Mégane IV – tabela symboli i przeznaczenia bezpieczników
Instrukcja producenta dla Mégane IV pierwszych roczników opisuje niżej wymienione 18 rodzajów pozycji. Nie przypisano im wymyślonych numerów ani wartości amperażu, ponieważ wartości i faktyczna obsada znajdują się na fabrycznej etykiecie danego samochodu. Określenia symboli w pierwszej kolumnie są opisowe i pomagają rozpoznać piktogram na etykiecie.
| Symbol na pokrywie | Obwód | Wyjaśnienie |
|---|---|---|
| Spryskiwacz szyby | Spryskiwacze przedniej szyby | Zasilanie pompki płynu do przedniego spryskiwacza. |
| Gniazdo przekreślone (1) | Pozycja niewykorzystywana | W danej konfiguracji nie ma przypisanego odbiornika. |
| Zapalniczka | Zapalniczka i gniazda 12 V | Gniazdo z przodu oraz gniazda dla pasażerów drugiego rzędu, w zależności od wyposażenia. |
| Gniazdo przekreślone (2) | Pozycja niewykorzystywana | Brak odbiornika według fabrycznej legendy. |
| Lusterko z falami | Podgrzewane lusterka zewnętrzne | Ogrzewanie lusterek bocznych. |
| STOP | Światła hamowania i moduł kabinowy | Zasilanie świateł STOP oraz centralki sterującej w kabinie. |
| P w okręgu | Hamulec postojowy | Obwody elektrycznego hamulca postojowego, gdy pojazd jest w niego wyposażony. |
| Dodatkowy układ wspomagania | Dodatkowe serwo | Fabryczna legenda nie precyzuje elementu, ponieważ zależy on od wersji napędowej. |
| Nuta lub radio | Radio, ekran multimedialny, akcesoria audio | Zasilanie urządzeń multimedialnych i sterowania hamulcem postojowym. |
| Centralka kabiny | Moduł kabinowy, tylna wycieraczka i przeciwmgielne | Centralny sterownik w kabinie, tylna wycieraczka oraz tylne światło przeciwmgielne. |
| Przyczepa | Gniazdo instalacji przyczepy | Obwód wiązki haka, gdy wyposażenie zostało zamontowane. |
| Gniazdo przekreślone (3) | Pozycja niewykorzystywana | Nie należy dodawać bezpiecznika do pustego gniazda. |
| Złącze diagnostyczne | Gniazdo diagnostyczne i sygnalizator alarmu | Diagnostyka OBD oraz alarm dźwiękowy. |
| Trąbka | Klakson | Zasilanie sygnału dźwiękowego. |
| Tablica rozdzielcza | Zestaw wskaźników | Wskaźniki i podświetlenie elementów sterowania. |
| Otwarta kłódka lub drzwi | Centralny zamek i klapa bagażnika | Zamykanie i otwieranie drzwi oraz sterowanie bagażnikiem. |
| Kierunkowskazy | Kierunkowskazy i światła awaryjne | Zasilanie sygnalizacji kierunku jazdy. |
| USB | Tylne gniazda USB | Złącza USB w tylnej części konsoli, jeśli są zamontowane. |
Bezpieczniki i zabezpieczenia w komorze silnika
W komorze silnika Mégane IV znajdują się dodatkowe elementy zasilania i zabezpieczenia ważnych modułów. Dostęp do niektórych z nich jest utrudniony, a Renault wyraźnie zastrzega, że część bezpieczników jest przeznaczona do kontroli przez wykwalifikowany serwis. Nie należy więc przenosić do tego artykułu przypadkowych numerów z innej generacji Mégane lub Clio.
Odmiany 1.2 TCe, 1.5 dCi i 1.6 dCi, skrzynie manualne i automatyczne EDC oraz wersje ze Start-Stop mogą mieć różne wyposażenie elektryczne. Jeśli dany obwód nie figuruje w kabinowej legendzie, konieczna może być diagnostyka odpowiedniej części instalacji pod maską.
Jakie zabezpieczenia sprawdzić przy konkretnej awarii?
Nie działa gniazdo 12 V lub zapalniczka: szukaj symbolu zapalniczki. Zależnie od wyposażenia może on obsługiwać również tylne gniazda 12 V. Nowy bezpiecznik musi mieć identyczny amperaż jak oryginał.
Radio lub ekran multimedialny nie włącza się: sprawdź symbol radia i ekranu, a następnie stan akumulatora oraz zasilania modułu multimedialnego. Gniazda USB mogą mieć oddzielny obwód.
Nie działają przednie spryskiwacze: sprawdź pozycję z piktogramem przedniego spryskiwacza. Brak podawania płynu przy sprawnym zasilaniu może być skutkiem uszkodzonej pompki lub przewodu.
Nie działają światła STOP: kieruj się symbolem STOP. Usterka może także wynikać z czujnika pedału hamulca, nie tylko z uszkodzonego bezpiecznika.
Nie działa klakson: sprawdź piktogram trąbki. W niektórych konfiguracjach obwód jest powiązany z dodatkowym sterowaniem przekaźnikiem.
Brak ogrzewania lusterek: właściwy jest symbol podgrzewanych lusterek. W przypadku awarii tylko jednej strony skontroluj przewody w drzwiach i wkład lusterka.
Mégane IV a inne modele Renault
Mégane IV należy do innej rodziny elektrycznej niż Renault Mégane II (2003-2009). Z kolei Renault Kadjar (2015-2017) i Renault Clio IV (2015-2016) mają własne moduły i numerację. Porównanie modeli może pomóc rozpoznać funkcję odbiornika, ale nie zastąpi oryginalnej etykiety z Mégane IV.
Fotografia główna: Renault Mégane IV z 2016 roku, autor Herranderssvensson, Wikimedia Commons, CC BY-SA 3.0. Rysunek lokalizacji panelu i opis symboli zgodne z instrukcją producenta Renault Mégane IV (od października 2015 roku).
