Saab 9-7X 2009 - bezpieczniki i schematy

Saab 9-7X z 2009 roku ma dwie główne skrzynki elektryczne: pierwszą w komorze silnika po stronie pasażera i drugą pod tylnym siedzeniem, po stronie kierowcy. W obu zespołach znajdują się zabezpieczenia oświetlenia, elektroniki silnika i nadwozia, napędu na cztery koła oraz wyposażenia kabiny. Poniżej przedstawiono numerację zgodną z fabryczną instrukcją właściciela z 2009 roku, obejmującą zwykłe bezpieczniki, wkładki J-Case, przekaźniki i wszystkie 53 pozycje panelu pod kanapą.

Lokalizacja skrzynek bezpieczników Saaba 9-7X

Skrzynka pod maską

Główny moduł umieszczono pod maską po stronie pasażera. Patrząc od przodu samochodu, jego położenie zależy od tego, z której strony oglądasz komorę – zawsze kieruj się stroną pojazdu określoną z miejsca kierowcy. Skrzynka ma pokrywę z tworzywa i zawiera bezpieczniki zwykłe, wkładki dużej mocy J-Case oraz przekaźniki. W bezpośrednim sąsiedztwie znajdują się elementy instalacji silnika i akumulator.

Skrzynka pod drugim rzędem siedzeń

Drugi panel znajduje się pod siedziskiem tylnej kanapy, po stronie kierowcy. Aby uzyskać do niego dostęp, chwyć przednią część siedziska i przesuń je do przodu zgodnie z mocowaniem opisanym przez producenta. Pod siedziskiem znajduje się osłonięty blok z numerami 01-53, w tym obwody drzwi, siedzeń, radia, klapy, wycieraczek i układu 4WD. W tej skrzynce część oznaczeń to wolne gniazda.

Komora silnika – schemat i tabela zwykłych bezpieczników

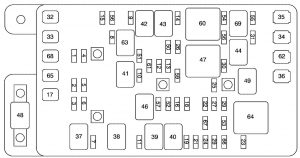

Duży rysunek pokazuje numerację kilku rodzajów zabezpieczeń i przekaźników we wspólnej obudowie. Poniższa tabela obejmuje tylko standardowe bezpieczniki; pozostałe elementy zostały rozpisane osobno. Pozycja 13 dotyczy zapalniczki, 14 cewek zapłonowych, 21 klaksonu, a 30 klimatyzacji. Fabryczna instrukcja wymienia również osobne obwody lewych i prawych reflektorów.

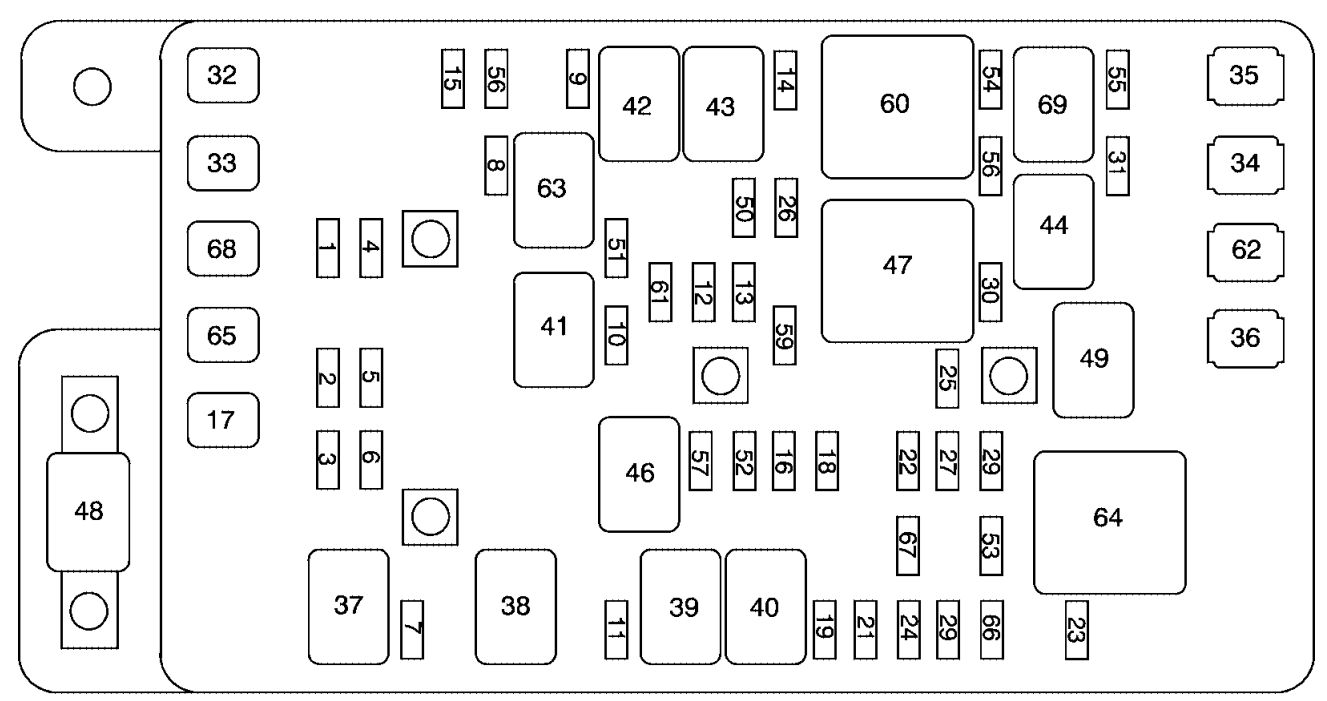

Saab 9-7X 2009 - numerowany schemat bezpieczników i przekaźników w komorze silnika — Saab 9-7X 2009 – numerowany schemat bezpieczników i przekaźników w komorze silnika

Pozycja	Amperaż [A]	Chroniony obwód / funkcja
1	Nie podano	Elektronicznie sterowane zawieszenie pneumatyczne
2	Nie podano	Prawe światło drogowe – reflektor po stronie pasażera
3	Nie podano	Prawe światło mijania – reflektor po stronie pasażera
4	Nie podano	Światła cofania przyczepy
5	Nie podano	Lewe światło drogowe – reflektor po stronie kierowcy
6	Nie podano	Lewe światło mijania – reflektor po stronie kierowcy
7	Nie podano	Wycieraczki przedniej szyby
8	Nie podano	Automatyczna skrzynka rozdzielcza napędu 4WD
9	Nie podano	Spryskiwacze przedniej szyby
10	Nie podano	Moduł sterowania zespołem napędowym PCM – obwód B
11	Nie podano	Przednie światła przeciwmgielne
12	Nie podano	Światła hamowania STOP
13	Nie podano	Zapalniczka / gniazdo akcesoriów
14	Nie podano	Cewki zapłonowe
15	Nie podano	Moduł sterowania skrzynią biegów i układ pochłaniacza par paliwa
16	Nie podano	Zasilanie po zapłonie – obwód B
18	Nie podano	Sterownik systemu poduszek powietrznych
19	Nie podano	Sterowanie hamulcami przyczepy
21	Nie podano	Sygnał dźwiękowy (klakson)
22	Nie podano	Zasilanie po zapłonie – obwód E
23	Nie podano	Elektroniczne sterowanie przepustnicą
24	Nie podano	Zespół wskaźników i centrum informacji kierowcy DIC
25	Nie podano	Blokada dźwigni automatycznej skrzyni biegów (BTSI)
26	Nie podano	Zasilanie sterowania silnikiem – obwód 1
27	Nie podano	Światła cofania samochodu
28	Nie podano	Sterownik silnika ECM – obwód 1
29	Nie podano	Moduł sterowania silnikiem ECM
30	Nie podano	Układ klimatyzacji
31	Nie podano	Wtryskiwacze paliwa – obwód 1
50	Nie podano	Kierunkowskazy przyczepy – prawa strona
51	Nie podano	Kierunkowskazy przyczepy – lewa strona
52	Nie podano	Światła awaryjne
53	Nie podano	Sterowanie skrzynią biegów
54	Nie podano	Sonda lambda – obwód B
55	Nie podano	Sonda lambda – obwód A
56	Nie podano	Wtryskiwacze paliwa – obwód B
57	Nie podano	Moduł sterowania reflektorami
58	Nie podano	Sterownik elektryki nadwozia (BCM)
59	Nie podano	Elektryczna regulacja położenia pedałów
61	Nie podano	Zasilanie po zapłonie – obwód A1
66	Nie podano	Sterowanie regulowanym napięciem ładowania
67	Nie podano	Elektrozawór układu powietrza

Bezpieczniki dużej mocy J-Case w komorze silnika

Zabezpieczenia typu J-Case współdzielą skrzynkę z mniejszymi wkładkami, ale mają większe gabaryty. Obejmują zasilanie przyczepy, ABS, wentylatora nawiewu, reflektorów, układu StabiliTrak i pompy wtórnego powietrza. Numery w tabeli odpowiadają temu samemu schematowi pod maską, nie dodatkowej fizycznej skrzynce.

Pozycja	Amperaż [A]	Chroniony obwód / funkcja
17	Nie podano	Światła STOP i kierunkowskazy przyczepy
32	Nie podano	Zasilanie instalacji przyczepy
33	Nie podano	Układ zapobiegający blokowaniu kół ABS
34	Nie podano	Zasilanie zapłonu – obwód A
35	Nie podano	Silnik dmuchawy nawiewu
36	Nie podano	Reflektor po stronie kierowcy
62	Nie podano	Reflektor po stronie pasażera
65	Nie podano	Układ stabilizacji toru jazdy StabiliTrak
68	Nie podano	Pompa wtórnego powietrza

Przekaźniki w skrzynce silnika

W tym zespole przekaźniki mają odrębną numerację, przeplatającą się z numerami wkładek topikowych. Na przykład numer 41 odpowiada przekaźnikowi pompy paliwa, 47 rozrusznika, a 63 świateł mijania. W tabeli zachowano wszystkie 15 pozycji przekaźników wymienionych przez producenta.

Pozycja	Amperaż [A]	Chroniony obwód / funkcja
37	–	Przekaźnik spryskiwaczy reflektorów
38	–	Przekaźnik tylnej wycieraczki i spryskiwacza
39	–	Przekaźnik świateł przeciwmgielnych
40	–	Przekaźnik klaksonu
41	–	Przekaźnik pompy paliwa
42	–	Przekaźnik spryskiwaczy przedniej szyby
43	–	Przekaźnik świateł drogowych
44	–	Przekaźnik sprężarki klimatyzacji
46	–	Przekaźnik modułu sterowania reflektorami
47	–	Przekaźnik rozrusznika
49	–	Przekaźnik regulowanych pedałów
60	–	Przekaźnik układu napędowego
63	–	Przekaźnik świateł mijania
64	–	Przekaźnik obwodu zapłonu 1
69	–	Przekaźnik elektrozaworu powietrza

Pozostały punkt zasilania oznaczony numerem 48

W dokumentacji pozycja 48 została umieszczona poza tabelami wkładek i przekaźników, w grupie dodatkowych połączeń zasilania zestawu wskaźników. Nie należy jej utożsamiać z kolejnym przekaźnikiem ani dobierać na tej podstawie amperażu wkładki.

Pozycja	Amperaż [A]	Chroniony obwód / funkcja
48	Nie podano	Główne zasilanie elektryczne zestawu wskaźników i deski rozdzielczej

Skrzynka pod tylną kanapą – schemat i 53 pozycje

W tylnym panelu znajdują się bezpieczniki 01-53. Pozycje 1 i 2 odpowiadają za moduły drzwi, pozycja 9 za wycieraczkę tylnej szyby, pozycja 28 za szyberdach, a numer 49 za napęd 4WD. Oznaczenia wolnych miejsc pozostawiono w tabeli. Wybierając bezpiecznik, trzeba sprawdzić własny wariant wyposażenia, ponieważ instrukcja nie przypisuje wszystkim numerom wartości znamionowych.

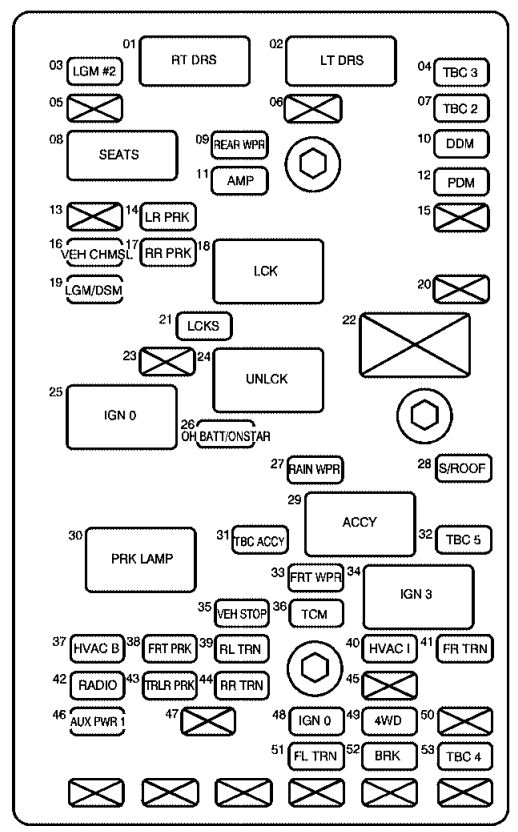

Saab 9-7X 2009 - schemat skrzynki pod tylną kanapą, pozycje 01-53 — Saab 9-7X 2009 – schemat skrzynki pod tylną kanapą, pozycje 01-53

Pozycja	Amperaż [A]	Chroniony obwód / funkcja
1	Nie podano	Moduł sterowania drzwiami pasażera
2	Nie podano	Moduł sterowania drzwiami kierowcy
3	Nie podano	Sterownik klapy bagażnika – obwód 2
4	Nie podano	Sterownik nadwozia – obwód 3
5	–	Wolne miejsce – bez przypisanego obwodu
6	–	Wolne miejsce – bez przypisanego obwodu
7	Nie podano	Sterownik nadwozia – obwód 2
8	Nie podano	Elektryczna regulacja foteli
9	Nie podano	Wycieraczka tylnej szyby
10	Nie podano	Moduł sterowania drzwiami kierowcy
11	Nie podano	Wzmacniacz systemu audio
12	Nie podano	Moduł sterowania drzwiami pasażera
13	–	Wolne miejsce – bez przypisanego obwodu
14	Nie podano	Tylne światło pozycyjne po stronie kierowcy
15	–	Wolne miejsce – bez przypisanego obwodu
16	Nie podano	Górne centralne światło hamowania CHMSL
17	Nie podano	Tylne światło pozycyjne po stronie pasażera
18	Nie podano	Centralny zamek
19	Nie podano	Sterownik klapy bagażnika i moduł fotela kierowcy
20	–	Wolne miejsce – bez przypisanego obwodu
21	Nie podano	Centralny zamek
22	–	Wolne miejsce – bez przypisanego obwodu
23	–	Wolne miejsce – bez przypisanego obwodu
24	Nie podano	Odblokowywanie zamków
25	Nie podano	Obwód zasilania po zapłonie – IGN 0
26	Nie podano	Moduł sufitowy, zasilanie i system OnStar (jeśli zamontowany)
27	Nie podano	Układ wycieraczek automatycznych Rainsense
28	Nie podano	Okno dachowe – szyberdach
29	Nie podano	Zasilanie akcesoriów
30	Nie podano	Światła pozycyjne
31	Nie podano	Sterownik nadwozia – obwód akcesoriów
32	Nie podano	Sterownik nadwozia – obwód 5
33	Nie podano	Przednie wycieraczki
34	Nie podano	Obwód zasilania po zapłonie – IGN 3
35	Nie podano	Obwód sygnału hamowania pojazdu
36	Nie podano	Sterownik skrzyni biegów
37	Nie podano	Sterowanie wentylacją i klimatyzacją HVAC – obwód B
38	Nie podano	Przednie światła pozycyjne
39	Nie podano	Lewy tylny kierunkowskaz
40	Nie podano	Sterowanie ogrzewaniem, wentylacją i klimatyzacją HVAC – obwód 1
41	Nie podano	Prawy przedni kierunkowskaz
42	Nie podano	Radio
43	Nie podano	Światła pozycyjne przyczepy
44	Nie podano	Prawy tylny kierunkowskaz
45	–	Wolne miejsce – bez przypisanego obwodu
46	Nie podano	Dodatkowe zasilanie akcesoriów – obwód 1
47	–	Wolne miejsce – bez przypisanego obwodu
48	Nie podano	Obwód zasilania po zapłonie – IGN 0
49	Nie podano	Sterowanie napędem na cztery koła 4WD
50	–	Wolne miejsce – bez przypisanego obwodu
51	Nie podano	Lewy przedni kierunkowskaz
52	Nie podano	Układ hamulcowy
53	Nie podano	Sterownik nadwozia – obwód 4

W tabelach przy zabezpieczeniach z nieokreślonym amperażem zapisano Nie podano, ponieważ instrukcja Saaba z 2009 roku wymienia funkcje i numery gniazd, ale nie publikuje pełnej listy wartości znamionowych. Znak „-” oznacza przekaźnik albo wolne miejsce, zależnie od tabeli. Wartości wkładek należy dobierać według danych właściwej wersji pojazdu, nie na podstawie bezpiecznika o podobnym numerze w innym modelu.

Różnice zależne od silnika i wyposażenia

Saab 9-7X z roku modelowego 2009 występował z silnikiem rzędowym 4,2 l oraz benzynowymi jednostkami V8 o pojemności 5,3 lub 6,0 l. Samochody różnią się osprzętem silnika, sterowaniem napędem i wyposażeniem. Wykazy zawierają obwody opcjonalnego zawieszenia pneumatycznego, modułu OnStar, regulowanych pedałów, spryskiwaczy reflektorów i instalacji przyczepy. Nie wszystkie muszą być obecne w konkretnym egzemplarzu.

Źródła danych

Saab Automobile, Saab 9-7X 2009 Owner’s Manual, rozdział 5 „Service and Appearance Care”: „Fuses and Circuit Breakers”, strony 5-107 do 5-112. Numerację i funkcje zabezpieczeń zweryfikowano z wykazami producenta, w tym pozycją 14, której brakowało w poprzedniej wersji strony. Schematy przedstawiają rozmieszczenie elementów dla roku modelowego 2009.

Saab 9-7X (2009) – bezpieczniki, schematy i przekaźniki
