Saab 9-7X z 2005 roku jest SUV-em z napędem AWD z rodziny konstrukcyjnej GM GMT360. Występował z silnikiem benzynowym 4.2 R6 i 5.3 V8. Ma skrzynkę bezpieczników pod maską oraz drugą pod tylną kanapą. Schemat komory silnika różni się między jednostkami R6 i V8, dlatego rozpiski rozdzielono według silnika.
Gdzie znajdują się bezpieczniki Saab 9-7X?
Pod maską: główną skrzynkę umieszczono po stronie pasażera w komorze silnika. Zawiera klasyczne wkładki, większe zabezpieczenia J-Case i przekaźniki rozruchu, pompy paliwa oraz oświetlenia. Pokrywę należy zdejmować przy wyłączonym zapłonie.
Pod tylnym siedzeniem: drugi panel znajduje się pod lewą częścią kanapy. Unieś siedzisko i zdejmij osłonę. W tej skrzynce działają zabezpieczenia radia, zamków drzwi, elektrycznych foteli, oświetlenia oraz obu układów wycieraczek.
Podobne położenie skrzynek znajdziesz w Buicku Rainierze (2004), również należącym do platformy GMT360. Nie oznacza to identycznego rozmieszczenia przewodów i wartości bezpieczników.

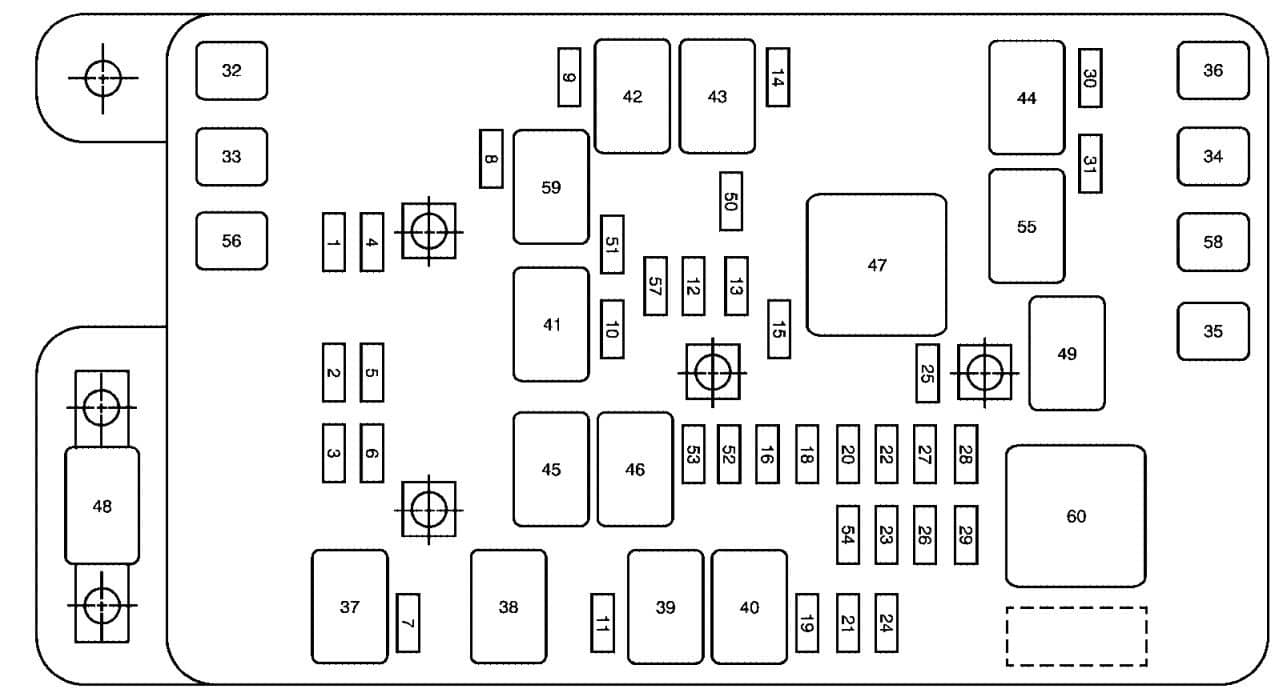

Saab 9-7X (2005) 4.2 R6 – skrzynka pod maską
Rozpiska silnika 4.2 zawiera oznaczenia zwykłych wkładek (F), dużych zabezpieczeń J-Case (J), przekaźników (R) oraz pozostałych elementów (M). Dopisek literowy pozwala odróżnić elementy o podobnych numerach, lecz innym typie, w jednej obudowie. Oryginalne opisy producenta podają funkcje, nie zawsze amperaż – nie zastępuj wartości fabrycznych domysłami.
| Pozycja | Typ | Chroniony obwód / funkcja |
|---|---|---|
| F 1 | Bezpiecznik | Elektronicznie sterowane zawieszenie pneumatyczne |
| F 2 | Bezpiecznik | Prawe światło drogowe |
| F 3 | Bezpiecznik | Prawe światło mijania |
| F 4 | Bezpiecznik | Światła cofania przyczepy |
| F 5 | Bezpiecznik | Lewe światło drogowe |
| F 6 | Bezpiecznik | Lewe światło mijania |
| F 7 | Bezpiecznik | Spryskiwacze |
| F 8 | Bezpiecznik | Skrzynka rozdzielcza napędu AWD |
| F 9 | Bezpiecznik | Spryskiwacz przedniej szyby |
| F 10 | Bezpiecznik | Moduł napędowy PCM, obwód B |
| F 11 | Bezpiecznik | Światła przeciwmgielne |
| F 12 | Bezpiecznik | Światła STOP |
| F 13 | Bezpiecznik | Zapalniczka i gniazdo 12 V |
| F 14 | Bezpiecznik | Cewki zapłonowe |
| F 15 | Bezpiecznik | Elektryczna regulacja pedałów |
| F 16 | Bezpiecznik | Zapłon, obwód B |
| F 18 | Bezpiecznik | System poduszek powietrznych |
| F 19 | Bezpiecznik | Hamulce przyczepy – obwód elektryczny |
| F 20 | Bezpiecznik | Wentylator chłodnicy |
| F 21 | Bezpiecznik | Klakson |
| F 22 | Bezpiecznik | Zapłon, obwód E |
| F 23 | Bezpiecznik | Elektroniczne sterowanie przepustnicą |
| F 24 | Bezpiecznik | Zespół wskaźników i komputer pokładowy DIC |
| F 25 | Bezpiecznik | Blokada wybieraka automatycznej skrzyni |
| F 26 | Bezpiecznik | Sterowanie silnikiem, obwód 1 |
| F 27 | Bezpiecznik | Światła cofania |
| F 28 | Bezpiecznik | Moduł PCM, obwód I |
| F 29 | Bezpiecznik | Sonda lambda |
| F 30 | Bezpiecznik | Klimatyzacja |
| F 31 | Bezpiecznik | Moduł nadwozia TBC 1 |
| F 50 | Bezpiecznik | Prawy kierunkowskaz przyczepy |
| F 51 | Bezpiecznik | Lewy kierunkowskaz przyczepy |
| F 52 | Bezpiecznik | Światła awaryjne |
| F 53 | Bezpiecznik | Sterownik reflektorów |
| F 54 | Bezpiecznik | Elektrozawór wtórnego powietrza |
| F 57 | Bezpiecznik | Zapłon, obwód A |
| J 32 | J-Case | Zasilanie instalacji przyczepy |
| J 33 | J-Case | ABS |
| J 34 | J-Case | Zapłon, obwód A |
| J 35 | J-Case | Lewy reflektor |
| J 36 | J-Case | Dmuchawa kabinowa |
| J 56 | J-Case | Kierunkowskazy i światła STOP przyczepy |
| J 58 | J-Case | Prawy reflektor |
| R 37 | Przekaźnik | Spryskiwacze reflektorów |
| R 38 | Przekaźnik | Spryskiwacz tylnej szyby |
| R 39 | Przekaźnik | Światła przeciwmgielne |
| R 40 | Przekaźnik | Klakson |
| R 41 | Przekaźnik | Pompa paliwa |
| R 42 | Przekaźnik | Spryskiwacz przedniej szyby |
| R 43 | Przekaźnik | Światła drogowe |
| R 44 | Przekaźnik | Klimatyzacja |
| R 45 | Przekaźnik | Wentylator chłodnicy |
| R 46 | Przekaźnik | Sterownik reflektorów |
| R 47 | Przekaźnik | Rozrusznik |
| R 49 | Przekaźnik | Elektryczna regulacja pedałów |
| R 55 | Przekaźnik | Elektrozawór wtórnego powietrza |
| R 59 | Przekaźnik | Światła mijania |
| R 60 | Przekaźnik | Zapłon 1 |
| M 48 | Inny element | Zasilanie akumulatorowe zestawu wskaźników |
Przykładowo reflektory mają osobne zabezpieczenia F2, F3, F5 i F6. Zapalniczka jest chroniona przez F13. Przekaźnik pompy paliwa ma oznaczenie R41, a rozrusznika R47.

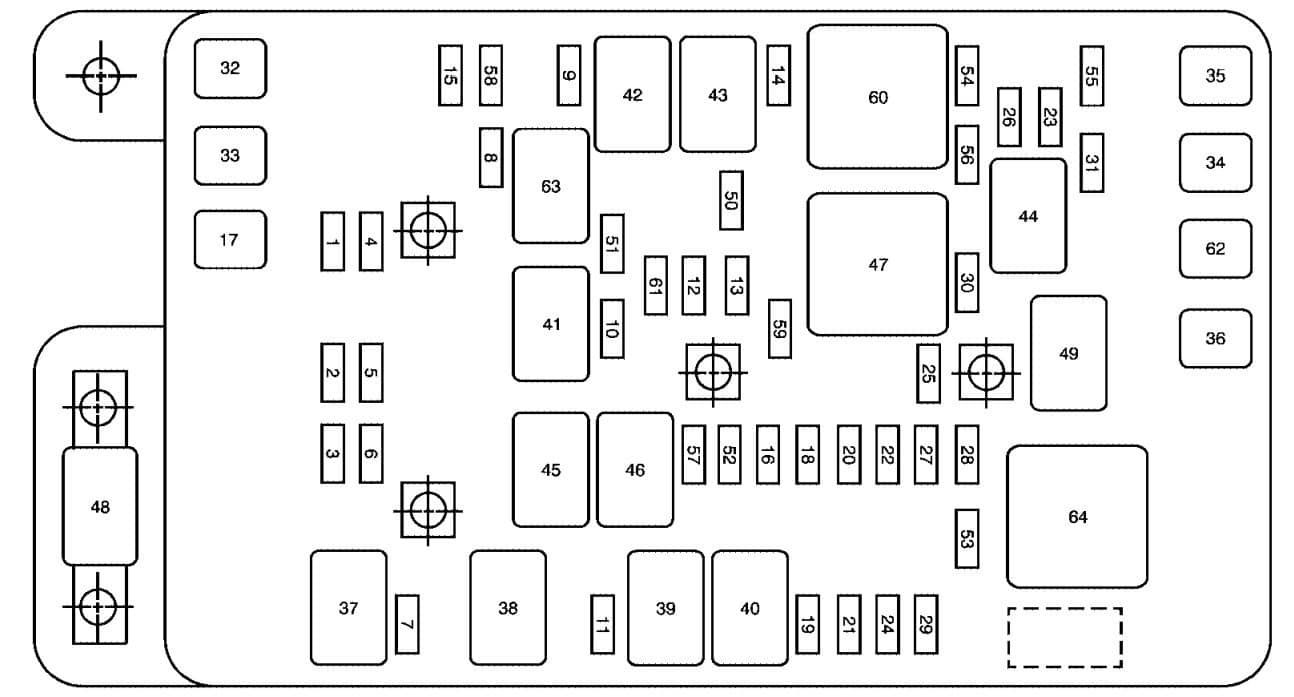

Saab 9-7X (2005) 5.3 V8 – skrzynka pod maską
W silniku 5.3 V8 inne pozycje obsługują sterownik skrzyni biegów, obwody sond lambda oraz banki wtryskiwaczy. Schemat R6 nie jest więc zamiennikiem nawet wtedy, gdy kształt skrzynki wygląda podobnie. Poniżej zachowano wszystkie pozycje dla V8 z podziałem na bezpieczniki, J-Case i przekaźniki.
| Pozycja | Typ | Chroniony obwód / funkcja |
|---|---|---|
| F 1 | Bezpiecznik | Elektronicznie sterowane zawieszenie pneumatyczne |
| F 2 | Bezpiecznik | Prawe światło drogowe |
| F 3 | Bezpiecznik | Prawe światło mijania |
| F 4 | Bezpiecznik | Światła cofania przyczepy |
| F 5 | Bezpiecznik | Lewe światło drogowe |
| F 6 | Bezpiecznik | Lewe światło mijania |
| F 7 | Bezpiecznik | Spryskiwacze |
| F 8 | Bezpiecznik | Skrzynka rozdzielcza napędu AWD |
| F 9 | Bezpiecznik | Spryskiwacz przedniej szyby |
| F 10 | Bezpiecznik | Moduł napędowy PCM, obwód B |
| F 11 | Bezpiecznik | Światła przeciwmgielne |
| F 12 | Bezpiecznik | Światła STOP |
| F 13 | Bezpiecznik | Zapalniczka i gniazdo 12 V |
| F 14 | Bezpiecznik | Cewki zapłonowe |
| F 15 | Bezpiecznik | Sterownik skrzyni TCM i układ EVAP |
| F 16 | Bezpiecznik | Zapłon, obwód B |
| F 18 | Bezpiecznik | System poduszek powietrznych |
| F 19 | Bezpiecznik | Hamulce przyczepy – obwód elektryczny |
| F 20 | Bezpiecznik | Wentylator chłodnicy |
| F 21 | Bezpiecznik | Klakson |
| F 22 | Bezpiecznik | Zapłon, obwód E |
| F 23 | Bezpiecznik | Elektroniczne sterowanie przepustnicą |
| F 24 | Bezpiecznik | Zespół wskaźników i komputer pokładowy |
| F 25 | Bezpiecznik | Blokada wybieraka automatycznej skrzyni |
| F 26 | Bezpiecznik | Sterowanie silnikiem, obwód 1 |
| F 27 | Bezpiecznik | Światła cofania |
| F 28 | Bezpiecznik | Moduł PCM, obwód I |
| F 29 | Bezpiecznik | Sterownik silnika ECM |
| F 30 | Bezpiecznik | Klimatyzacja |
| F 31 | Bezpiecznik | Wtryskiwacze, bank A |
| F 50 | Bezpiecznik | Prawy kierunkowskaz przyczepy |
| F 51 | Bezpiecznik | Lewy kierunkowskaz przyczepy |
| F 52 | Bezpiecznik | Światła awaryjne |
| F 53 | Bezpiecznik | Przekładnia automatyczna |
| F 54 | Bezpiecznik | Sonda lambda, obwód B |
| F 55 | Bezpiecznik | Sonda lambda, obwód B |
| F 56 | Bezpiecznik | Wtryskiwacze, bank B |
| F 57 | Bezpiecznik | Sterownik reflektorów |
| F 58 | Bezpiecznik | Moduł nadwozia TBC 1 |
| F 59 | Bezpiecznik | Elektryczna regulacja pedałów |
| F 60 | Bezpiecznik | Zapłon, obwód A |
| J 17 | J-Case | Kierunkowskazy i światła STOP przyczepy |
| J 32 | J-Case | Zasilanie instalacji przyczepy |
| J 33 | J-Case | ABS |
| J 34 | J-Case | Zapłon, obwód A |
| J 35 | J-Case | Dmuchawa kabinowa |
| J 36 | J-Case | Lewy reflektor |
| J 62 | J-Case | Prawy reflektor |
| R 37 | Przekaźnik | Spryskiwacze reflektorów |
| R 38 | Przekaźnik | Spryskiwacz tylnej szyby |
| R 39 | Przekaźnik | Światła przeciwmgielne |
| R 40 | Przekaźnik | Klakson |
| R 41 | Przekaźnik | Pompa paliwa |
| R 42 | Przekaźnik | Spryskiwacz przedniej szyby |
| R 43 | Przekaźnik | Światła drogowe |
| R 44 | Przekaźnik | Klimatyzacja |
| R 45 | Przekaźnik | Wentylator chłodnicy |
| R 46 | Przekaźnik | Sterownik reflektorów |
| R 47 | Przekaźnik | Rozrusznik |
| R 49 | Przekaźnik | Elektryczna regulacja pedałów |
| R 60 | Przekaźnik | Zasilanie układu napędowego |
| R 61 | Przekaźnik | Światła mijania |
| R 64 | Przekaźnik | Zapłon 1 |
| M 48 | Inny element | Zasilanie akumulatorowe zestawu wskaźników |
W odmianie V8 pozycje F31 i F56 należą do obwodów wtryskiwaczy, inaczej niż w silniku 4.2. R41 odpowiada za przekaźnik pompy paliwa. Przy diagnozowaniu problemu ze sterowaniem silnika należy sprawdzić także zasilanie PCM.

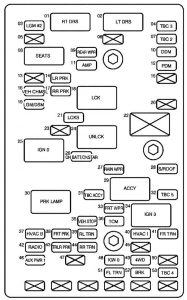

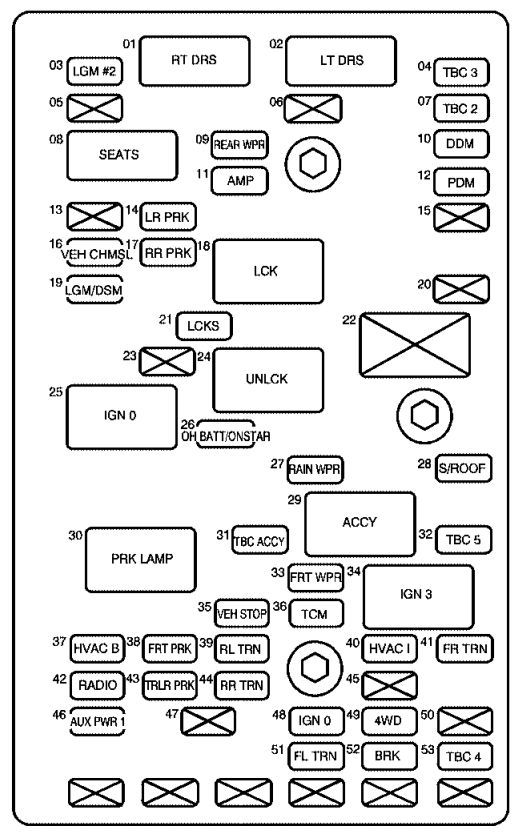

Saab 9-7X (2005) – bezpieczniki pod tylną kanapą
Pod lewą częścią tylnego siedziska znajduje się panel z gniazdami oznaczonymi do numeru 53. Nie wszystkie numery są wykorzystywane; tabela zachowuje rozpisane przez producenta pozycje. Do ważniejszych należą radio (42), wzmacniacz (11), przednie wycieraczki (33), tylna wycieraczka (9) i dodatkowe zasilanie 12 V (46).
| Pozycja | Typ | Chroniony obwód / funkcja |
|---|---|---|
| 1 | Bezpiecznik | Sterownik prawych drzwi |
| 2 | Bezpiecznik | Sterownik lewych drzwi |
| 3 | Bezpiecznik | Sterownik klapy bagażnika nr 2 |
| 4 | Bezpiecznik | Moduł nadwozia TBC 3 |
| 5 | Bezpiecznik | Gniazdo wolne |
| 6 | Bezpiecznik | Gniazdo wolne |
| 7 | Bezpiecznik | Moduł nadwozia TBC 2 |
| 8 | Bezpiecznik | Elektryczna regulacja foteli |
| 9 | Bezpiecznik | Tylna wycieraczka |
| 10 | Bezpiecznik | Sterownik drzwi kierowcy |
| 11 | Bezpiecznik | Wzmacniacz audio |
| 12 | Bezpiecznik | Sterownik drzwi pasażera |
| 13 | Bezpiecznik | Gniazdo wolne |
| 14 | Bezpiecznik | Lewe tylne światła pozycyjne |
| 15 | Bezpiecznik | Gniazdo wolne |
| 16 | Bezpiecznik | Trzecie światło STOP |
| 17 | Bezpiecznik | Prawe tylne światła pozycyjne |
| 18 | Bezpiecznik | Centralny zamek |
| 19 | Bezpiecznik | Moduł klapy i fotela kierowcy |
| 20 | Bezpiecznik | Gniazdo wolne |
| 21 | Bezpiecznik | Centralny zamek |
| 23 | Bezpiecznik | Gniazdo wolne |
| 24 | Bezpiecznik | Odryglowanie zamków |
| 25 | Bezpiecznik | Zapłon, obwód 0 |
| 26 | Bezpiecznik | Zasilanie systemu OnStar |
| 27 | Bezpiecznik | Wycieraczki z czujnikiem deszczu |
| 28 | Bezpiecznik | Szyberdach |
| 29 | Bezpiecznik | Zasilanie akcesoriów |
| 30 | Bezpiecznik | Światła pozycyjne |
| 31 | Bezpiecznik | Sterownik nadwozia, akcesoria |
| 32 | Bezpiecznik | Moduł nadwozia TBC 5 |
| 33 | Bezpiecznik | Przednie wycieraczki |
| 34 | Bezpiecznik | Zapłon, obwód 3 |
| 35 | Bezpiecznik | Światła hamowania pojazdu |
| 36 | Bezpiecznik | Sterownik skrzyni TCM |
| 37 | Bezpiecznik | Ogrzewanie, wentylacja i klimatyzacja, obwód B |
| 38 | Bezpiecznik | Przednie światła pozycyjne |
| 39 | Bezpiecznik | Lewy tylny kierunkowskaz |
| 40 | Bezpiecznik | Ogrzewanie i klimatyzacja, obwód 1 |
| 41 | Bezpiecznik | Prawy przedni kierunkowskaz |
| 42 | Bezpiecznik | Radio |
| 43 | Bezpiecznik | Światła pozycyjne przyczepy |
| 44 | Bezpiecznik | Prawy tylny kierunkowskaz |
| 45 | Bezpiecznik | Gniazdo wolne |
| 46 | Bezpiecznik | Pomocnicze gniazdo 12 V |
| 47 | Bezpiecznik | Gniazdo wolne |
| 48 | Bezpiecznik | Zapłon, obwód 0 |
| 49 | Bezpiecznik | Gniazdo niewykorzystywane |
| 50 | Bezpiecznik | Gniazdo wolne |
| 51 | Bezpiecznik | Lewy przedni kierunkowskaz |
| 52 | Bezpiecznik | Układ hamulcowy |
| 53 | Bezpiecznik | Moduł nadwozia TBC 4 |
Typowe usterki instalacji Saab 9-7X
Brak zasilania zapalniczki: sprawdź F13 pod maską. Przy awarii dodatkowego gniazda 12 V skontroluj pozycję 46 pod kanapą. Jeśli nowa wkładka od razu się przepala, usuń zwarcie z gniazda i instalacji, nie zwiększaj amperażu.
Brak pracy przednich wycieraczek: sprawdź pozycję 33 pod tylnym siedzeniem oraz zabezpieczenia spryskiwacza pod maską. Przy usterce tylnej wycieraczki właściwa jest pozycja 9 panelu pod kanapą.
Radio działa bez dźwięku: pozycja 42 zasila radio, a 11 wzmacniacz. Rozdzielenie tych obwodów pomaga ustalić, czy usterka dotyczy jednostki głównej czy zestawu audio.
Nie słychać pompy paliwa: sprawdź przekaźnik R41, sterowanie PCM i instalację pompy. Przy całkowitym braku obrotu rozrusznika skontroluj również przekaźnik R47 i stan masy silnika.
Saab 9-7X a inne modele GM
W ramach jednego nadwozia i platformy zachodziły zmiany pomiędzy rocznikami. Przykładem jest Saab 9-7X (2006), który ma własną rozpiskę bezpieczników. Porównanie konstrukcji może pomóc w identyfikacji podzespołów, ale dobór wkładek powinien odpowiadać rocznikowi i silnikowi.
