Saab 9-7X z roku modelowego 2006 to SUV z rodziny General Motors GMT360, oferowany z silnikami benzynowymi 4.2 R6 oraz 5.3 V8. Instalacja ma dwie lokalizacje skrzynek: pod maską i pod tylną kanapą. Numeracja pod maską nie jest identyczna dla obu silników, dlatego przygotowano dwie osobne rozpiski.
Gdzie znajdują się bezpieczniki w Saabie 9-7X (2006)?
Pod maską: główną skrzynkę znajdziesz po stronie pasażera w komorze silnika. Jest wyposażona w tradycyjne bezpieczniki, większe wkładki J-Case i przekaźniki. Nie wyjmuj zabezpieczeń przy uruchomionym silniku. Przy identyfikacji polegaj na oznaczeniach wewnątrz pokrywy.

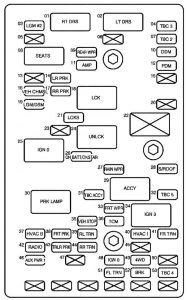

Pod tylną kanapą: dodatkowy panel znajduje się po stronie kierowcy pod drugim rzędem siedzeń. Przesuń siedzisko do przodu, a następnie zdejmij pokrywę. Chroni on układy oświetlenia, zamków, radia, foteli i wycieraczek.
W przypadku podobnie wyglądającego Saaba 9-7X (2005) szczególnie ważne jest porównanie silnika i rocznika. W 2006 roku schemat zawiera również pozycje systemu StabiliTrak.

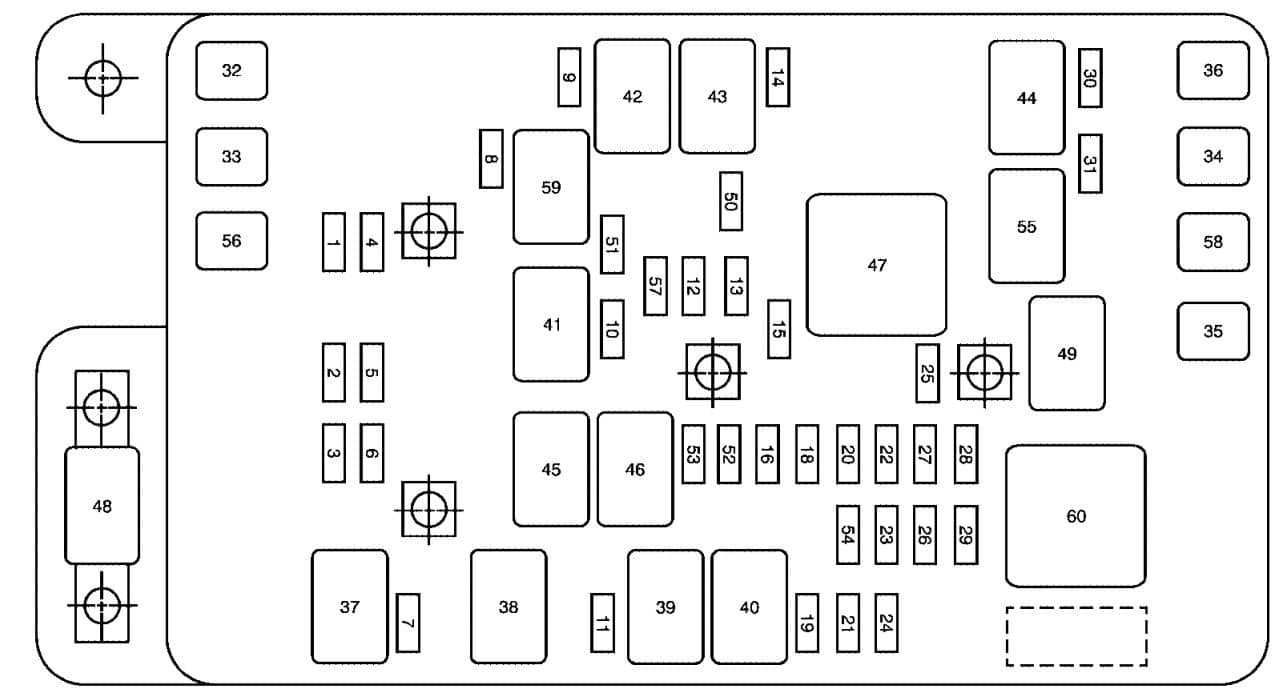

Saab 9-7X (2006) – bezpieczniki silnika 4.2 R6
W tabeli są wszystkie podstawowe pozycje zwykłych bezpieczników, wkładek J-Case, przekaźników oraz dodatkowego zasilania wskaźników. Producent w legendzie podaje funkcję, ale nie zawsze amperaż – przy braku potwierdzonej wartości wpisano „-„, zamiast dobierać wkładkę na podstawie domysłów.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Bezpiecznik: Elektronicznie sterowane zawieszenie pneumatyczne |
| 2 | – | Bezpiecznik: Prawy reflektor – światła drogowe |
| 3 | – | Bezpiecznik: Prawy reflektor – światła mijania |
| 4 | – | Bezpiecznik: Światła cofania przyczepy |
| 5 | – | Bezpiecznik: Lewy reflektor – światła drogowe |
| 6 | – | Bezpiecznik: Lewy reflektor – światła mijania |
| 7 | – | Bezpiecznik: Spryskiwacze |
| 8 | – | Bezpiecznik: Skrzynka rozdzielcza AWD |
| 9 | – | Bezpiecznik: Przedni spryskiwacz |
| 10 | – | Bezpiecznik: Sterownik PCM – obwód B |
| 11 | – | Bezpiecznik: Światła przeciwmgielne |
| 12 | – | Bezpiecznik: Światła STOP |
| 13 | – | Bezpiecznik: Zapalniczka / gniazdo 12 V |
| 14 | – | Bezpiecznik: Cewki zapłonowe |
| 15 | – | Bezpiecznik: Elektryczna regulacja pedałów |
| 16 | – | Bezpiecznik: Zasilanie po zapłonie – obwód B |
| 18 | – | Bezpiecznik: Poduszki powietrzne SRS |
| 19 | – | Bezpiecznik: Elektryczne hamulce przyczepy |
| 20 | – | Bezpiecznik: Wentylator chłodnicy |
| 21 | – | Bezpiecznik: Sygnał dźwiękowy |
| 22 | – | Bezpiecznik: Obwód zapłonu E |
| 23 | – | Bezpiecznik: Elektroniczne sterowanie przepustnicą |
| 24 | – | Bezpiecznik: Zespół wskaźników i komputer kierowcy DIC |
| 25 | – | Bezpiecznik: Blokada wybieraka skrzyni automatycznej |
| 26 | – | Bezpiecznik: Sterowanie silnika – obwód 1 |
| 27 | – | Bezpiecznik: Światła cofania |
| 28 | – | Bezpiecznik: Sterownik PCM – obwód I |
| 29 | – | Bezpiecznik: Sonda lambda |
| 30 | – | Bezpiecznik: Klimatyzacja |
| 31 | – | Bezpiecznik: Moduł sterowania nadwoziem TBC 1 |
| 32 | – | Bezpiecznik J-Case: Instalacja przyczepy |
| 33 | – | Bezpiecznik J-Case: System ABS |
| 34 | – | Bezpiecznik J-Case: Obwód zapłonu A |
| 35 | – | Bezpiecznik J-Case: Zasilanie lewego reflektora |
| 36 | – | Bezpiecznik J-Case: Dmuchawa wnętrza |
| 37 | – | Przekaźnik: Spryskiwacz reflektorów |
| 38 | – | Przekaźnik: Spryskiwacz tylnej szyby |
| 39 | – | Przekaźnik: Światła przeciwmgielne |
| 40 | – | Przekaźnik: Sygnał dźwiękowy |
| 41 | – | Przekaźnik: Pompa paliwa |
| 42 | – | Przekaźnik: Przedni spryskiwacz |
| 43 | – | Przekaźnik: Światła drogowe |
| 44 | – | Przekaźnik: Klimatyzacja |
| 45 | – | Przekaźnik: Wentylator chłodnicy |
| 46 | – | Przekaźnik: Moduł sterowania reflektorami |
| 47 | – | Przekaźnik: Rozrusznik |
| 48 | – | Element zasilania: Zasilanie akumulatorowe zestawu wskaźników |
| 49 | – | Przekaźnik: Elektryczna regulacja pedałów |
| 50 | – | Bezpiecznik: Prawy kierunkowskaz przyczepy |
| 51 | – | Bezpiecznik: Lewy kierunkowskaz przyczepy |
| 52 | – | Bezpiecznik: Światła awaryjne |
| 53 | – | Bezpiecznik: Moduł sterowania reflektorami |
| 54 | – | Bezpiecznik: Elektrozawór pompy powietrza wtórnego |
| 55 | – | Przekaźnik: Elektrozawór pompy powietrza wtórnego |
| 56 | – | Bezpiecznik J-Case: Kierunkowskazy i światła STOP przyczepy |
| 57 | – | Bezpiecznik: Obwód zapłonu A |
| 58 | – | Bezpiecznik J-Case: Zasilanie prawego reflektora |
| 59 | – | Przekaźnik: Światła mijania |
| 60 | – | Przekaźnik: Obwód zapłonu 1 |
| 61 | – | Przekaźnik: Główne zasilanie układu napędowego |
| 62 | – | Przekaźnik: Układ stabilizacji toru jazdy StabiliTrak |
Przednie reflektory mają oddzielne zabezpieczenia: pozycje 2 i 3 dla prawej strony oraz 5 i 6 dla lewej. Przekaźnik pompy paliwa nosi numer 41, rozrusznika 47, a światła mijania są sterowane przez przekaźnik 59.

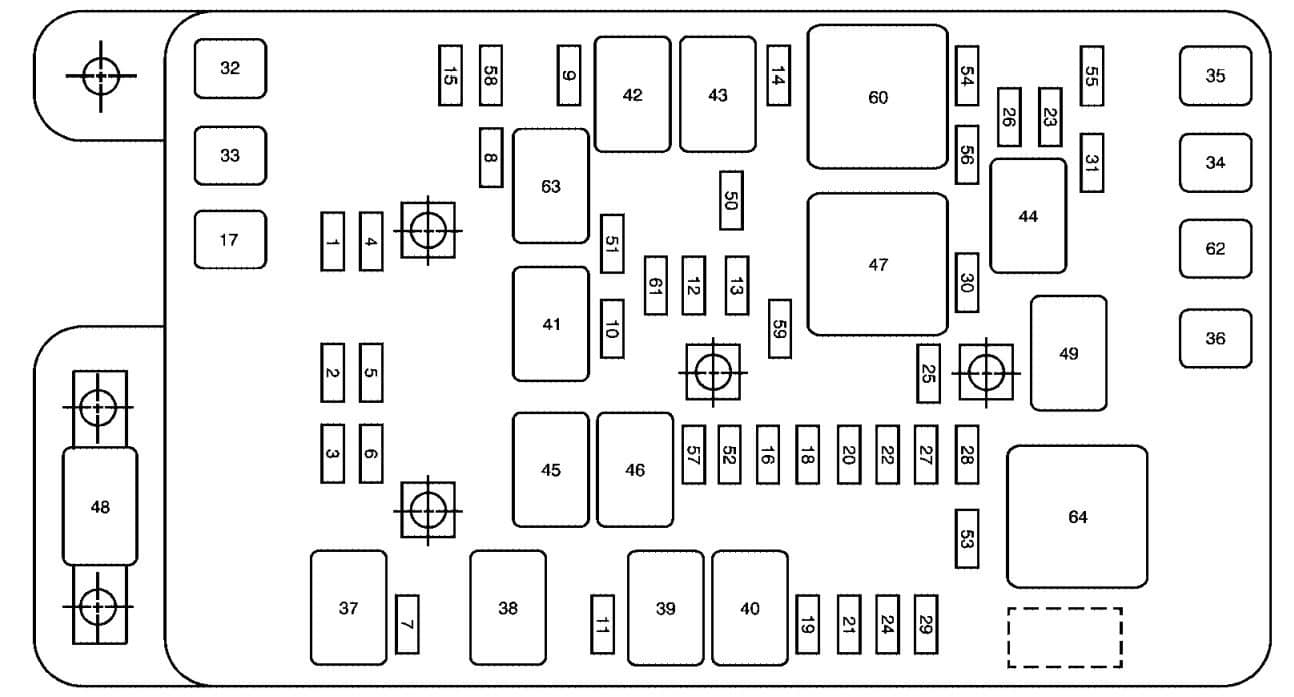

Saab 9-7X (2006) – bezpieczniki silnika 5.3 V8
Skrzynka V8 zawiera dodatkowe obwody sterowania skrzynią automatyczną, sondami lambda, bankami wtryskiwaczy i stabilizacją toru jazdy StabiliTrak. Nie należy stosować do niej numeracji R6 tylko ze względu na podobny kształt obudowy.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Bezpiecznik: Elektronicznie sterowane zawieszenie pneumatyczne |
| 2 | – | Bezpiecznik: Prawy reflektor – światła drogowe |
| 3 | – | Bezpiecznik: Prawy reflektor – światła mijania |
| 4 | – | Bezpiecznik: Światła cofania przyczepy |
| 5 | – | Bezpiecznik: Lewy reflektor – światła drogowe |
| 6 | – | Bezpiecznik: Lewy reflektor – światła mijania |
| 7 | – | Bezpiecznik: Spryskiwacze |
| 8 | – | Bezpiecznik: Skrzynka rozdzielcza AWD |
| 9 | – | Bezpiecznik: Przedni spryskiwacz |
| 10 | – | Bezpiecznik: Sterownik PCM – obwód B |
| 11 | – | Bezpiecznik: Światła przeciwmgielne |
| 12 | – | Bezpiecznik: Światła STOP |
| 13 | – | Bezpiecznik: Zapalniczka / gniazdo 12 V |
| 14 | – | Bezpiecznik: Cewki zapłonowe |
| 15 | – | Bezpiecznik: Sterownik skrzyni TCM i pochłaniacz EVAP |
| 16 | – | Bezpiecznik: Zasilanie po zapłonie – obwód B |
| 17 | – | Bezpiecznik J-Case: Kierunkowskazy i światła STOP przyczepy |
| 18 | – | Bezpiecznik: Poduszki powietrzne SRS |
| 19 | – | Bezpiecznik: Elektryczne hamulce przyczepy |
| 20 | – | Bezpiecznik: Wentylator chłodnicy |
| 21 | – | Bezpiecznik: Sygnał dźwiękowy |
| 22 | – | Bezpiecznik: Obwód zapłonu E |
| 23 | – | Bezpiecznik: Elektroniczne sterowanie przepustnicą |
| 24 | – | Bezpiecznik: Zespół wskaźników i komputer kierowcy |
| 25 | – | Bezpiecznik: Blokada wybieraka skrzyni automatycznej |
| 26 | – | Bezpiecznik: Sterowanie silnika – obwód 1 |
| 27 | – | Bezpiecznik: Światła cofania |
| 28 | – | Bezpiecznik: Sterownik PCM – obwód I |
| 29 | – | Bezpiecznik: Sterownik silnika ECM |
| 30 | – | Bezpiecznik: Klimatyzacja |
| 31 | – | Bezpiecznik: Wtryskiwacze – bank A |
| 32 | – | Bezpiecznik J-Case: Instalacja przyczepy |
| 33 | – | Bezpiecznik J-Case: System ABS |
| 34 | – | Bezpiecznik J-Case: Obwód zapłonu A |
| 35 | – | Bezpiecznik J-Case: Dmuchawa wnętrza |
| 36 | – | Bezpiecznik J-Case: Zasilanie lewego reflektora |
| 37 | – | Przekaźnik: Spryskiwacz reflektorów |
| 38 | – | Przekaźnik: Spryskiwacz tylnej szyby |
| 39 | – | Przekaźnik: Światła przeciwmgielne |
| 40 | – | Przekaźnik: Sygnał dźwiękowy |
| 41 | – | Przekaźnik: Pompa paliwa |
| 42 | – | Przekaźnik: Przedni spryskiwacz |
| 43 | – | Przekaźnik: Światła drogowe |
| 44 | – | Przekaźnik: Klimatyzacja |
| 45 | – | Przekaźnik: Wentylator chłodnicy |
| 46 | – | Przekaźnik: Moduł sterowania reflektorami |
| 47 | – | Przekaźnik: Rozrusznik |
| 48 | – | Element zasilania: Zasilanie akumulatorowe zestawu wskaźników |
| 49 | – | Przekaźnik: Elektryczna regulacja pedałów |
| 50 | – | Bezpiecznik: Prawy kierunkowskaz przyczepy |
| 51 | – | Bezpiecznik: Lewy kierunkowskaz przyczepy |
| 52 | – | Bezpiecznik: Światła awaryjne |
| 53 | – | Bezpiecznik: Automatyczna skrzynia biegów |
| 54 | – | Bezpiecznik: Sonda lambda – obwód B |
| 55 | – | Bezpiecznik: Sonda lambda – obwód A |
| 56 | – | Bezpiecznik: Wtryskiwacze – bank B |
| 57 | – | Bezpiecznik: Moduł sterowania reflektorami |
| 58 | – | Bezpiecznik: Moduł sterowania nadwoziem TBC 1 |
| 59 | – | Bezpiecznik: Elektryczna regulacja pedałów |
| 60 | – | Bezpiecznik: Obwód zapłonu A |
| 60 | – | Przekaźnik: Główne zasilanie układu napędowego |
| 61 | – | Przekaźnik: Światła mijania |
| 62 | – | Bezpiecznik J-Case: Zasilanie prawego reflektora |
| 64 | – | Przekaźnik: Obwód zapłonu 1 |
| 65 | – | Bezpiecznik J-Case: Układ stabilizacji toru jazdy StabiliTrak |
Dla V8 bank A wtryskiwaczy przypisano do pozycji 31, bank B do pozycji 56. Wielkoprądowe zabezpieczenie systemu stabilizacji toru jazdy ma numer 65. Pompa paliwa pozostaje sterowana przez przekaźnik nr 41.

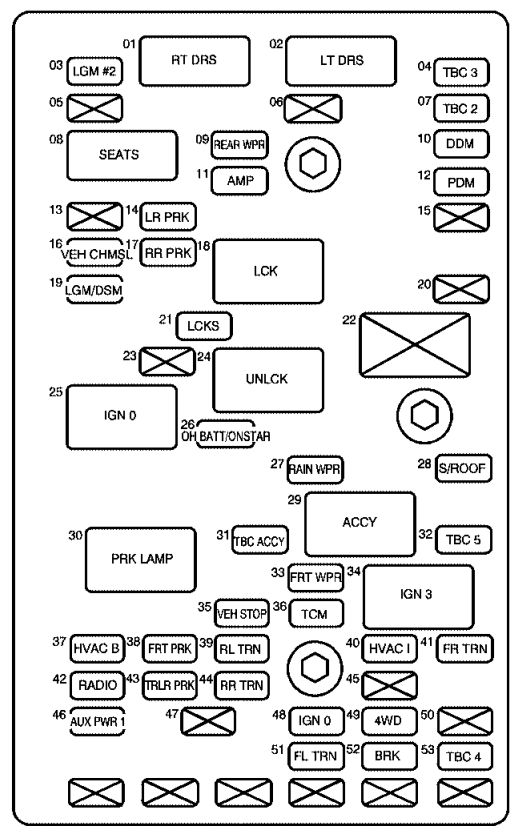

Saab 9-7X (2006) – skrzynka pod tylnym siedzeniem
W panelu pod tylną kanapą znajdują się obwody komfortu oraz zasilania urządzeń elektrycznych. Producent numeruje miejsca do 53, przy czym część pozostaje nieużywana. Do często poszukiwanych należą: 9 – tylna wycieraczka, 11 – wzmacniacz, 33 – przednie wycieraczki, 42 – radio i 46 – dodatkowe gniazdo zasilania.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Bezpiecznik: Sterownik prawych drzwi |
| 2 | – | Bezpiecznik: Sterownik lewych drzwi |
| 3 | – | Bezpiecznik: Moduł tylnej klapy nr 2 |
| 4 | – | Bezpiecznik: Moduł nadwozia TBC 3 |
| 5 | – | Bezpiecznik: Gniazdo nieużywane |
| 6 | – | Bezpiecznik: Gniazdo nieużywane |
| 7 | – | Bezpiecznik: Moduł nadwozia TBC 2 |
| 8 | – | Bezpiecznik: Elektryczna regulacja foteli |
| 9 | – | Bezpiecznik: Tylna wycieraczka |
| 10 | – | Bezpiecznik: Sterownik drzwi kierowcy |
| 11 | – | Bezpiecznik: Wzmacniacz audio |
| 12 | – | Bezpiecznik: Sterownik drzwi pasażera |
| 13 | – | Bezpiecznik: Gniazdo nieużywane |
| 14 | – | Bezpiecznik: Lewe tylne światła pozycyjne |
| 15 | – | Bezpiecznik: Gniazdo nieużywane |
| 16 | – | Bezpiecznik: Trzecie światło STOP |
| 17 | – | Bezpiecznik: Prawe tylne światła pozycyjne |
| 18 | – | Bezpiecznik: Centralny zamek |
| 19 | – | Bezpiecznik: Sterownik klapy i fotela kierowcy |
| 20 | – | Bezpiecznik: Gniazdo nieużywane |
| 21 | – | Bezpiecznik: Centralny zamek |
| 23 | – | Bezpiecznik: Gniazdo nieużywane |
| 24 | – | Bezpiecznik: Odryglowanie zamków |
| 25 | – | Bezpiecznik: Obwód zapłonu 0 |
| 26 | – | Bezpiecznik: Zasilanie systemu OnStar |
| 27 | – | Bezpiecznik: Wycieraczki z czujnikiem deszczu |
| 28 | – | Bezpiecznik: Szyberdach |
| 29 | – | Bezpiecznik: Zasilanie akcesoriów |
| 30 | – | Bezpiecznik: Światła pozycyjne |
| 31 | – | Bezpiecznik: Zasilanie akcesoriów modułu nadwozia |
| 32 | – | Bezpiecznik: Moduł nadwozia TBC 5 |
| 33 | – | Bezpiecznik: Przednie wycieraczki |
| 34 | – | Bezpiecznik: Obwód zapłonu 3 |
| 35 | – | Bezpiecznik: Światła STOP |
| 36 | – | Bezpiecznik: Sterownik skrzyni automatycznej TCM |
| 37 | – | Bezpiecznik: Klimatyzacja i ogrzewanie – obwód B |
| 38 | – | Bezpiecznik: Przednie światła pozycyjne |
| 39 | – | Bezpiecznik: Lewy tylny kierunkowskaz |
| 40 | – | Bezpiecznik: Klimatyzacja i ogrzewanie – obwód 1 |
| 41 | – | Bezpiecznik: Prawy przedni kierunkowskaz |
| 42 | – | Bezpiecznik: Radio |
| 43 | – | Bezpiecznik: Światła pozycyjne przyczepy |
| 44 | – | Bezpiecznik: Prawy tylny kierunkowskaz |
| 45 | – | Bezpiecznik: Gniazdo nieużywane |
| 46 | – | Bezpiecznik: Pomocnicze gniazdo 12 V |
| 47 | – | Bezpiecznik: Gniazdo nieużywane |
| 48 | – | Bezpiecznik: Obwód zapłonu 0 |
| 49 | – | Bezpiecznik: Nieużywane |
| 50 | – | Bezpiecznik: Gniazdo nieużywane |
| 51 | – | Bezpiecznik: Lewy przedni kierunkowskaz |
| 52 | – | Bezpiecznik: Układ hamulcowy |
| 53 | – | Bezpiecznik: Moduł nadwozia TBC 4 |
Który bezpiecznik sprawdzić przy awarii?
Brak radia: sprawdź pozycję 42 pod tylną kanapą. Jeśli radio się uruchamia, ale nie ma dźwięku, osobno sprawdź wzmacniacz zabezpieczony pozycją 11.
Nie działa zapalniczka lub ładowarka: zapalniczka jest przypisana do pozycji 13 pod maską, a dodatkowe gniazdo do pozycji 46 pod kanapą. Przy powracającym zwarciu sprawdź wnętrze gniazda przed wymianą wkładki.
Silnik nie uruchamia się: przy braku obrotów rozrusznika skontroluj jego przekaźnik 47. Jeśli silnik kręci, ale nie zapala, sprawdź przekaźnik pompy paliwa 41 i zasilanie sterownika silnika właściwe dla R6 albo V8.
Wycieraczki nie działają: pozycja 33 pod kanapą dotyczy przednich wycieraczek, natomiast pozycja 9 tylnej. Przy działającym bezpieczniku skontroluj również silniczek i przewody w klapie.
Saab 9-7X a inne SUV-y rodziny GMT360
Saab wykorzystuje platformę GM GMT360, na której powstał także Buick Rainier (2004). Podobieństwo dotyczy części podzespołów i lokalizacji zabezpieczeń, nie oznacza jednak całkowitej zgodności obwodów. Numery poszczególnych wkładek należy dobierać do modelu, roku i silnika.
Zdjęcie główne: Saab 9-7X z 2006 roku, fot. S. Foskett, Wikimedia Commons, CC BY-SA 3.0. Schematy na podstawie instrukcji Saab 9-7X 2006.
