Saturn Astra (2008-2009) jest kompaktowym hatchbackiem oferowanym w Ameryce Północnej, konstrukcyjnie opartym na Oplu Astrze H. Ma dwa główne bloki bezpieczników: w komorze silnika i za osłoną po lewej stronie bagażnika. Ich wyposażenie zależy od wersji samochodu, a poniższe rozpiski uwzględniają 27 pozycji pod maską i 18 opisanych pozycji w bagażniku.
Gdzie są bezpieczniki w Saturnie Astra (2008-2009)?
Skrzynka pod maską: znajduje się w lewej przedniej części komory silnika. Aby sprawdzić wkładkę, wyłącz zapłon i wszystkie odbiorniki, zdejmij pokrywę skrzynki oraz porównaj numerację z rysunkiem. Umieszczono tutaj obwody ABS, rozrusznika, wentylatora, pompy paliwa, silnika i reflektorów przeciwmgielnych.
Skrzynka tylna: jest za osłoną w lewej części przestrzeni bagażowej. Po zdjęciu pokrywy znajdziesz zabezpieczenia szyb, ogrzewania tylnej szyby, oświetlenia wnętrza, szyberdachu i gniazda 12 V. Warto zachować ostrożność przy odpinaniu tapicerki, aby nie uszkodzić zaczepów.
Saturn Astra dzieli płytę podłogową i szereg rozwiązań elektrycznych z Oplem Astrą H (Astra Classic III). Mimo pokrewieństwa wersje rynkowe mają różne wyposażenie, dlatego nie przenoś amperażu i obsady wkładek bez sprawdzenia etykiety własnego samochodu.

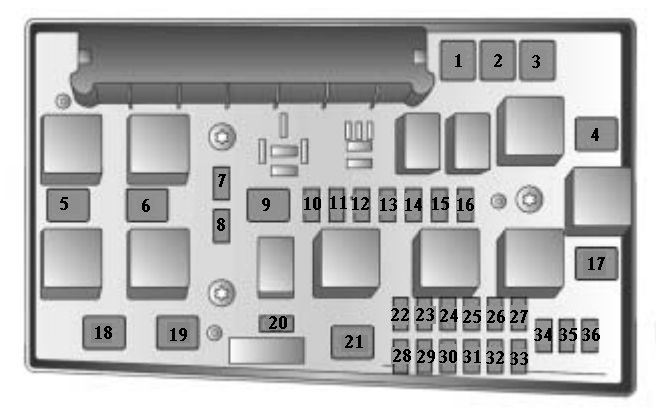

Saturn Astra – schemat skrzynki bezpieczników w komorze silnika
Fabryczna rozpiska obejmuje 27 wykorzystanych numerów, bez sztucznego dopisywania nieopisanych pozycji. Zestawienie zawiera oddzielne obwody wycieraczek na różnych biegach, zasilania sterownika ECM i wspomagania kierownicy. Producent nie podaje amperażu każdej wkładki w zestawieniu funkcji, dlatego brak potwierdzonej wartości oznaczono jako „-„.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Zawory układu ABS. |
| 2 | – | Pompa układu ABS. |
| 4 | – | Sterowanie klimatyzacją – zasilanie po zapłonie. |
| 5 | – | Wentylator chłodnicy przy automatycznej skrzyni biegów i klimatyzacji. |
| 6 | – | Wentylator chłodnicy silnika. |
| 7 | – | Silnik spryskiwaczy przedniej szyby i tylnej szyby klapy. |
| 8 | – | Sygnał dźwiękowy. |
| 10 | – | Centralny zamek drzwi. |
| 13 | – | Światła przeciwmgielne. |
| 14 | – | Przednie wycieraczki – szybki bieg. |
| 15 | – | Przednie wycieraczki – wolny bieg. |
| 16 | – | ABS i przełącznik świateł hamowania. |
| 17 | – | Pompa podciśnienia. |
| 18 | – | Rozrusznik. |
| 20 | – | Sprzęgło sprężarki klimatyzacji. |
| 21 | – | Sterownik silnika ECM – przekaźnik główny. |
| 22 | – | Sterownik silnika ECM – zasilanie z akumulatora. |
| 24 | – | Pompa paliwa i wtryskiwacze. |
| 26 | – | Sterownik ECM – czujniki i elementy wykonawcze. |
| 27 | – | Elektryczne wspomaganie kierownicy. |
| 28 | – | Automatyczna skrzynia biegów – zasilanie z akumulatora. |
| 29 | – | Automatyczna skrzynia biegów – zasilanie po zapłonie. |
| 30 | – | Sterownik silnika ECM – zasilanie po zapłonie. |
| 32 | – | Przełącznik pedału hamulca. |
| 34 | – | Moduł sterowania kolumną kierownicy. |
| 35 | – | Radio. |
| 36 | – | Moduł i wyświetlacz systemu OnStar. |
Saturn Astra – schemat skrzynki bezpieczników w bagażniku
W tylnym panelu przedstawiono 18 opisanych pozycji. Znajduje się tu między innymi zabezpieczenie gniazda akcesoriów 12 V, elektrycznych szyb, ogrzewania lusterek oraz diagnostyki OBD. Nie należy utożsamiać tych numerów z miejscami pod maską, które mają odrębne schematy.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Elektryczne szyby przednie. |
| 3 | – | Zespół wskaźników. |
| 4 | – | Klimatyzacja – zasilanie z akumulatora. |
| 11 | – | Ogrzewanie tylnej szyby. |
| 12 | – | Wycieraczka tylnej szyby. |
| 14 | – | Klimatyzacja – zasilanie po zapłonie. |
| 16 | – | Czujnik wykrywania pasażera na przednim fotelu. |
| 17 | – | Czujniki ciśnienia w oponach TPMS, czujnik deszczu i lusterko wewnętrzne. |
| 18 | – | Oświetlenie wnętrza. |
| 21 | – | Ogrzewanie lusterek zewnętrznych. |
| 22 | – | Szyberdach – pierwszy obwód. |
| 23 | – | Elektryczne szyby tylne. |
| 24 | – | Złącze diagnostyczne OBD/DLC. |
| 29 | – | Gniazdo akcesoriów 12 V (APO). |
| 34 | – | Szyberdach – drugi obwód. |
| 38 | – | Centralny zamek. |
| 39 | – | Podgrzewanie fotela kierowcy. |
| 40 | – | Podgrzewanie przedniego fotela pasażera. |
Przykłady usterek instalacji Saturna Astra
Nie działa gniazdo 12 V: sprawdź numer 29 w skrzynce bagażowej. Jeżeli wkładka ponownie się przepala, wyjmij ładowarkę i skontroluj wnętrze gniazda pod kątem zwarcia.
Nie działają wycieraczki: w panelu pod maską pozycja 14 odpowiada za szybki bieg przednich wycieraczek, a 15 za wolny. Tylna wycieraczka jest chroniona przez pozycję 12 w skrzynce bagażowej.
Samochód nie uruchamia się: sprawdź pozycję 18 w komorze silnika (rozrusznik) i obwód sterownika silnika ECM nr 21, 22 oraz 30. Gdy bezpieczniki są sprawne, zweryfikuj akumulator, połączenia masowe i sterowanie rozrusznika.
Nie działa ogrzewanie tylnej szyby: sprawdź pozycję 11 w bagażniku. Gdy przestał działać tylko jeden pasek grzejny, prawdopodobną przyczyną jest uszkodzenie ścieżki na szybie, nie wkładki topikowej.
Problem z ABS: pod maską pozycje 1 i 2 odpowiadają za zawory oraz pompę ABS. W diagnostyce pomocny jest odczyt zapisanych błędów, ponieważ sprawny bezpiecznik nie wyklucza awarii czujnika koła.
Saturn Astra a Saturn Ion – co jest wspólne?
Marka Saturn oferowała też Saturna Ion (2005), lecz nie korzystał on z identycznej instalacji – Ion powstał na platformie GM Delta, a Astra jest spokrewniona z europejskim Oplem Astrą H. Z tego powodu ich schematy i przyporządkowanie bezpieczników nie są zamienne.
