Saturn Relay (2005) jest rodzinnym minivanem z platformy GM U, dostępnym m.in. z elektrycznie sterowanymi drzwiami przesuwnymi i fabrycznym odtwarzaczem DVD. W roczniku 2005 znajduje się skrzynka bezpieczników z prawej strony deski rozdzielczej oraz druga w komorze silnika. Poniższa numeracja odpowiada rocznikowi 2005, nie kolejnym latom produkcji.
Lokalizacja skrzynek Saturn Relay 2005
Kabina: panel bezpieczników znajduje się na prawym końcu deski rozdzielczej po stronie pasażera, za boczną pokrywą. Wyłącz zapłon, zdejmij pokrywę i odczytaj legendę.
Pod maską: główna skrzynka jest po stronie pasażera nad prawym przednim nadkolem. Zabezpiecza rozruch, pompę paliwa, chłodzenie, oświetlenie i sterowniki. W tej samej obudowie umieszczono przekaźniki o osobnych skrótach.
Podobne rozwiązania ma Chevrolet Uplander (2005), jednak nie wszystkie funkcje odbiorników są identyczne. W Saturnie ważnym przykładem jest pozycja 4 w kabinie, która zasila radio i opcjonalny odtwarzacz DVD.

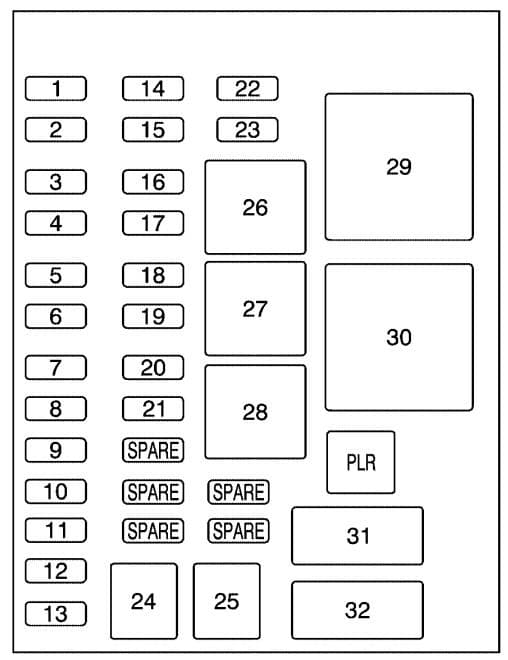

Saturn Relay 2005 – bezpieczniki kabinowe
Skrzynka deski rozdzielczej ma pozycje 1-32. Bezpieczniki zajmują numery 1-25, przekaźniki numery 26-30, a wyłączniki automatyczne 31 i 32 chronią elektryczne fotele i szyby. Dla niepotwierdzonych wartości amperażu zachowano znak „-„, zamiast zgadywać.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Bezpiecznik: Zamki drzwi i klapy |
| 2 | – | Bezpiecznik: Elektroniczna regulacja poziomu zawieszenia |
| 3 | – | Bezpiecznik: Tylna wycieraczka |
| 4 | – | Bezpiecznik: Radio i odtwarzacz DVD |
| 5 | – | Bezpiecznik: Oświetlenie kabiny |
| 6 | – | Bezpiecznik: System OnStar |
| 7 | – | Bezpiecznik: Moduł zdalnego otwierania zamków |
| 8 | – | Bezpiecznik: Zespół wskaźników i sterowanie klimatyzacją |
| 9 | – | Bezpiecznik: Przełącznik tempomatu |
| 10 | – | Bezpiecznik: Podświetlenie przycisków kierownicy |
| 11 | – | Bezpiecznik: Regulacja lusterek |
| 12 | – | Bezpiecznik: Światła STOP i kierunkowskazy |
| 13 | – | Bezpiecznik: Ogrzewanie foteli |
| 14 | – | Bezpiecznik: Gniazdo nieużywane |
| 15 | – | Bezpiecznik: Elektroniczna regulacja poziomu zawieszenia |
| 16 | – | Bezpiecznik: Ogrzewanie lusterek |
| 17 | – | Bezpiecznik: Trzecie światło STOP i światła cofania |
| 18 | – | Bezpiecznik: Gniazdo nieużywane |
| 19 | – | Bezpiecznik: Elektrozawór układu EVAP |
| 20 | – | Bezpiecznik: Światła postojowe |
| 21 | – | Bezpiecznik: Sterowanie drzwiami przesuwnymi |
| 22 | – | Bezpiecznik: Gniazdo nieużywane |
| 23 | – | Bezpiecznik: Gniazdo nieużywane |
| 24 | – | Bezpiecznik: Lewe drzwi przesuwne elektryczne |
| 25 | – | Bezpiecznik: Prawe drzwi przesuwne elektryczne |
| 26 | – | Przekaźnik: Gniazdo nieużywane |
| 27 | – | Przekaźnik: Gniazdo nieużywane |
| 28 | – | Przekaźnik: Światła pozycyjne i tylne |
| 29 | – | Przekaźnik: Podtrzymanie zasilania akcesoriów RAP |
| 30 | – | Przekaźnik: Ogrzewanie tylnej szyby |
| 31 | – | Wyłącznik automatyczny: Elektryczna regulacja foteli |
| 32 | – | Wyłącznik automatyczny: Elektryczne szyby |
Jeśli nie działają elektryczne drzwi przesuwne, trzeba sprawdzić pozycję 21 oraz osobne zabezpieczenia 24 i 25 dla lewej i prawej strony. Pozycja 17 odpowiada za trzecie światło STOP i światła cofania. Wyłączników przeciążeniowych nie należy zastępować zwykłymi wkładkami.

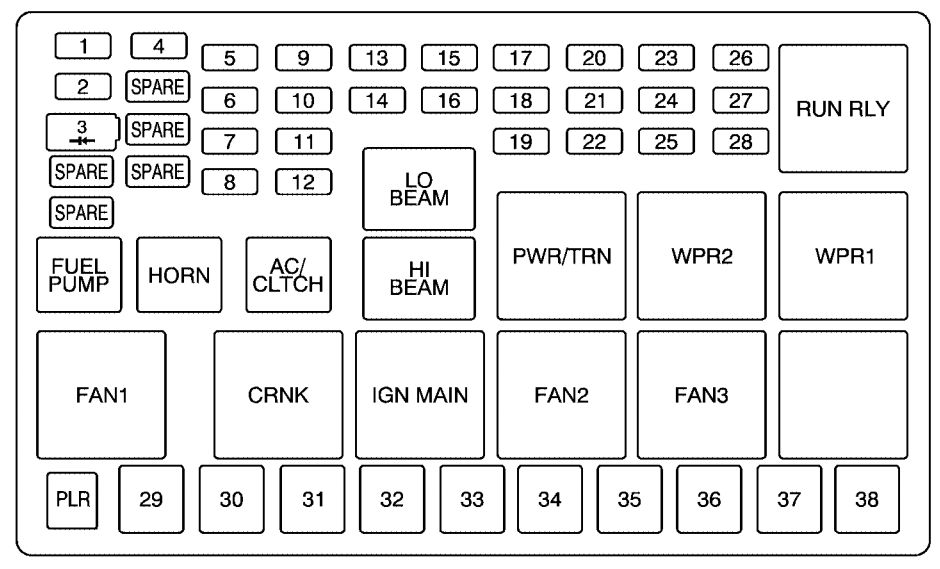

Saturn Relay 2005 – bezpieczniki w komorze silnika
Panel silnikowy obejmuje numery 1-38, w tym duże bezpieczniki J-Case 29-38. Dzięki zestawieniu z wykazem dla rocznika 2005 podano potwierdzone wartości amperażu dla części wkładek. Pozycja 3 to dioda, a nie zwykły bezpiecznik. Puste gniazda nie powinny być uzupełniane na próbę.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 10 | Bezpiecznik: Prawe światło drogowe |
| 2 | 15 | Bezpiecznik: Pompa paliwa |
| 3 | – | Dioda, nie wkładka topikowa |
| 4 | 10 | Bezpiecznik: Lewe światło drogowe |
| 5 | – | Bezpiecznik: Nieużywane |
| 6 | 10 | Bezpiecznik: Sprzęgło sprężarki klimatyzacji |
| 7 | 15 | Bezpiecznik: Sygnał dźwiękowy |
| 8 | 10 | Bezpiecznik: Lewe światło mijania |
| 9 | 15 | Bezpiecznik: Sterownik PCM i elektroniczna przepustnica |
| 10 | – | Bezpiecznik: Nieużywane |
| 11 | 10 | Bezpiecznik: Elektrozawory przekładni |
| 12 | 10 | Bezpiecznik: Prawe światło mijania |
| 13 | 10 | Bezpiecznik: System ABS |
| 14 | 10 | Bezpiecznik: Sterownik PCM – obwód zapłonu |
| 15 | 15 | Bezpiecznik: Układ zapłonowy |
| 16 | 15 | Bezpiecznik: Wtryskiwacze |
| 17 | 10 | Bezpiecznik: Klimatyzacja, asystent parkowania RPA, tempomat |
| 18 | 15 | Bezpiecznik: Elektroniczne sterowanie przepustnicą |
| 19 | 15 | Bezpiecznik: Czujniki silnika i układ parownika |
| 20 | 10 | Bezpiecznik: Poduszki powietrzne |
| 21 | – | Bezpiecznik: Nieużywane |
| 22 | 15 | Bezpiecznik: Układ emisji spalin i napęd AWD |
| 23 | 25 | Bezpiecznik: Dodatkowe gniazdo 12 V |
| 24 | 15 | Bezpiecznik: Przedni spryskiwacz |
| 25 | 25 | Bezpiecznik: Przetwornica AC/DC |
| 26 | 25 | Bezpiecznik: Dmuchawa tylna |
| 27 | 25 | Bezpiecznik: Dmuchawa przednia |
| 28 | 25 | Bezpiecznik: Przednie wycieraczki |
| 29 | 30 | Bezpiecznik J-Case: Wentylator chłodnicy 1 |
| 30 | 40 | Bezpiecznik J-Case: Elektromagnes rozrusznika |
| 31 | 60 | Bezpiecznik J-Case: Pompa ABS |
| 32 | – | Bezpiecznik J-Case: Gniazdo nieużywane |
| 33 | 40 | Bezpiecznik J-Case: Wentylator chłodnicy 2 |
| 34 | 40 | Bezpiecznik J-Case: Maksymalny bieg dmuchawy przedniej |
| 35 | 60 | Bezpiecznik J-Case: Zasilanie główne akumulatora 3 |
| 36 | 40 | Bezpiecznik J-Case: Ogrzewanie tylnej szyby |
| 37 | 60 | Bezpiecznik J-Case: Zasilanie główne akumulatora 2 |
| 38 | – | Bezpiecznik J-Case: Zasilanie główne akumulatora 1 |
Szczególnie ważne są pozycje 2 (pompa paliwa), 23 (pomocnicze gniazdo 12 V), 28 (przednie wycieraczki), 30 (rozrusznik) i 31 (pompa ABS). W tym roczniku pozycja 38 odpowiada za główne zasilanie akumulatorowe, choć w niektórych późniejszych latach jej wykorzystanie się zmienia.
Przekaźniki Saturna Relay (2005)
Przekaźniki mają na pokrywie oznaczenia takie jak FUEL PUMP, LO BEAM, HI BEAM, WPR1 czy IGN MAIN. Te elementy sterują włączaniem obwodów, lecz nie są bezpiecznikami topikowymi. Tabela zachowuje nazwy oraz osobne funkcje.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| RUN RLY | – | Przekaźnik: Rozrusznik |
| LO BEAM | – | Przekaźnik: Światła mijania |
| FUEL PUMP | – | Przekaźnik: Pompa paliwa |
| HORN | – | Przekaźnik: Sygnał dźwiękowy |
| AC/CLTCH | – | Przekaźnik: Sprzęgło sprężarki klimatyzacji |
| HI BEAM | – | Przekaźnik: Światła drogowe |
| PWR/TRN | – | Przekaźnik: Główne zasilanie układu napędowego |
| WPR2 | – | Przekaźnik: Przekaźnik wycieraczek 2 |
| WPR1 | – | Przekaźnik: Przekaźnik wycieraczek 1 |
| FAN 1 | – | Przekaźnik: Wentylator chłodnicy 1 |
| CRNK | – | Przekaźnik: Sterowanie rozrusznikiem |
| IGN MAIN | – | Przekaźnik: Zasilanie po zapłonie |
| FAN2 | – | Przekaźnik: Wentylator chłodnicy 2 |
| FAN3 | – | Przekaźnik: Wentylator chłodnicy 3 |
| BLANK | – | Przekaźnik: Nieużywane |
Typowe usterki i ich zabezpieczenia
Nie pracuje pompa paliwa: sprawdź bezpiecznik 2 (15 A) oraz przekaźnik FUEL PUMP pod maską. Jeśli rozrusznik nie obraca silnikiem, sprawdź także zabezpieczenie 30 (40 A) i sterowanie CRNK.
Nie działa gniazdo 12 V: pozycja 23 ma wartość 25 A. Gdy nowa wkładka ponownie się przepala, poszukaj zwarcia w gnieździe lub podłączonym urządzeniu.
Nie świeci reflektor: prawe i lewe światło mijania chronią odpowiednio pozycje 12 i 8, a drogowe 1 i 4. Każdy z tych obwodów ma potwierdzoną wartość 10 A. Dla awarii obu stron skontroluj także przekaźniki LO BEAM i HI BEAM.
Nie działają wycieraczki: przednie zabezpieczenie nr 28 ma 25 A, a spryskiwacz nr 24 – 15 A. W skrzynce są również przekaźniki WPR1 i WPR2.
Nie działają elektryczne drzwi przesuwne: skontroluj pozycje 21, 24 i 25 w kabinie, a następnie czujniki, styki i prowadnice. Nie należy omijać zabezpieczeń mechanizmu drzwi.
Saturn Relay na tle pokrewnych minivanów GM
Relay jest spokrewniony z minivanami koncernu GM. Starszy Buick Rendezvous (2004) także korzystał z rozwiązań platformy GM U, jednak jego układ elektryczny nie jest zgodny jeden do jednego z Relayem. Przy naprawie korzystaj z oznaczeń właściwych dla samochodu i rocznika.
