Skoda Felicia (6U) była produkowana w latach 1994-2001 jako hatchback, kombi, pick-up i wersja użytkowa. W zależności od rynku i odmiany stosowano m.in. silniki benzynowe 1.3 i 1.6 oraz wysokoprężny 1.9 D. Poniżej znajdziesz lokalizację głównej skrzynki, schemat bezpieczników i opis przekaźników.
Uwaga: obsada niektórych pozycji może różnić się w zależności od rocznika, silnika i wyposażenia samochodu. Dotyczy to szczególnie elementów opcjonalnych, takich jak elektryczne szyby, klimatyzacja, ABS czy dodatkowe wyposażenie.
Gdzie znajduje się skrzynka bezpieczników w Skodzie Felicia?

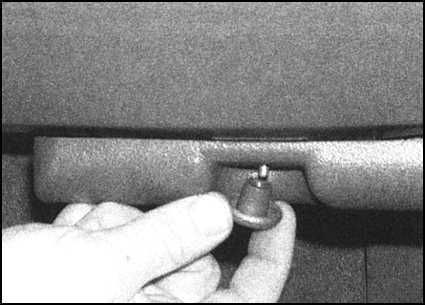

Główna skrzynka bezpieczników i przekaźników znajduje się w kabinie, pod deską rozdzielczą po stronie pasażera. Aby uzyskać dostęp, należy odkręcić element mocujący osłonę i opuścić panel skrzynki.

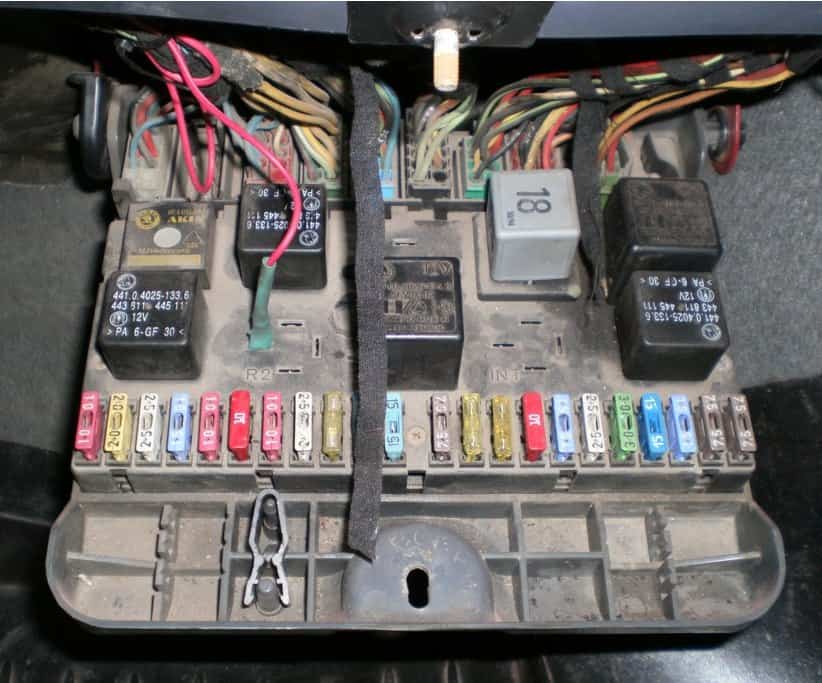

Po opuszczeniu skrzynki widoczne są bezpieczniki umieszczone w dolnym rzędzie oraz przekaźniki znajdujące się nad nimi. Rzeczywista obsada może zależeć od wyposażenia konkretnego egzemplarza.

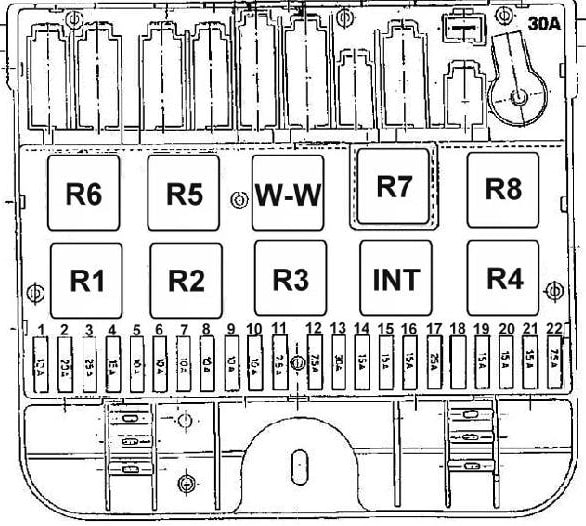

Schemat bezpieczników Skoda Felicia 1994-2001
Na schemacie bezpieczniki są oznaczone numerami od 1 do 22. Nad nimi znajdują się przekaźniki R1-R8 oraz moduły INT i W-W.
Skoda Felicia – tabela bezpieczników
| Nr | Prąd | Chroniony obwód |
|---|---|---|
| 1 | 10 A | Zasilanie sterownika układu wtryskowego |
| 2 | 20 A | Wycieraczki i spryskiwacze przedniej szyby oraz tylnej szyby |
| 3 | 25 A | Dmuchawa ogrzewania, klimatyzacja – jeśli występuje |
| 4 | 15 A | Zasilanie układów sterowania silnikiem; zależnie od wersji także elementy układu wtryskowego, pompa paliwa i sonda lambda |
| 5 | 10 A | Prawe przednie światło przeciwmgielne |
| 6 | 10 A | Lewe przednie światło przeciwmgielne, lampka kontrolna |
| 7 | 10 A | Prawe światło mijania |
| 8 | 10 A | Lewe światło mijania, lampka kontrolna |
| 9 | 10 A | Prawe światło drogowe |
| 10 | 10 A | Lewe światło drogowe, lampka kontrolna |
| 11 | 7,5 A | Prawe przednie i tylne światła pozycyjne, sygnał ostrzegający o pozostawionych światłach |
| 12 | 7,5 A | Tylne światło przeciwmgielne, lampka kontrolna |
| 13 | 30 A | Ogrzewanie tylnej szyby, lampka kontrolna, podgrzewane lusterka – zależnie od wyposażenia |
| 14 | 15 A | Światła stop, kierunkowskazy i światła awaryjne; w części wersji także obwody ABS/EDS |
| 15 | 15 A | Zapalniczka / gniazdo 12 V, oświetlenie wnętrza, zegar |
| 16 | 15 A | Pompa spryskiwaczy reflektorów, sterownik centralnego zamka – zależnie od wyposażenia |
| 17 | 25 A | Wentylator chłodnicy, sygnał dźwiękowy oraz obwód sygnału świetlnego |
| 18 | 25 A* | Elektryczne podnośniki szyb w wersjach wyposażonych w ten układ; w części samochodów pozycja może być niewykorzystana |
| 19 | 15 A | Lampki kontrolne i zestaw wskaźników, obwody ostrzegawcze, ładowanie akumulatora, podgrzewana tylna szyba, poduszki powietrzne, elektryczne lusterka i podgrzewane siedzenia – zależnie od wyposażenia |
| 20 | 15 A | Zasilanie gaźnika lub sterownika wtrysku, immobilizer i układ zapłonowy – zależnie od wersji silnika |
| 21 | 15 A | Kierunkowskazy, światła cofania |
| 22 | 7,5 A | Lewe światła pozycyjne, oświetlenie tablicy rejestracyjnej i bagażnika, podświetlenie przycisków i zestawu wskaźników, radio oraz sterowanie lusterek – zależnie od wyposażenia |
* W dokumentacjach i zestawieniach dla różnych wersji Felicii występują różnice dotyczące pozycji 18. W samochodach bez elektrycznych szyb miejsce może pozostać niewykorzystane, dlatego warto sprawdzić obsadę w konkretnym egzemplarzu.
Który bezpiecznik odpowiada za zapalniczkę w Skodzie Felicia?
Za zapalniczkę i gniazdo zasilania 12 V odpowiada bezpiecznik nr 15 o wartości 15 A. Ten sam bezpiecznik zasila również oświetlenie wnętrza i zegar. Jeśli po wymianie ponownie się przepala, warto sprawdzić samo gniazdo oraz podłączone do niego urządzenie, zamiast zakładać bezpiecznik o większym amperażu.
Przekaźniki Skoda Felicia – oznaczenia
| Oznaczenie | Funkcja |
|---|---|
| R1 | Przekaźnik świateł drogowych |
| R2 | Przekaźnik przednich świateł przeciwmgielnych |
| R3 | Przekaźnik tylnego światła przeciwmgielnego |
| R4 | Przekaźnik ogrzewania tylnej szyby |
| R5 | Przekaźnik układu wtryskowego / pompy paliwa w wersjach Bosch Mono-Motronic |
| R6 | Układ blokady/ostrzegania związany z zapłonem i otwartymi drzwiami – tylko w wybranych wersjach |
| R7 | Przekaźnik odciążający stacyjkę – tzw. X-relay |
| R8 | Przekaźnik świateł awaryjnych |
| INT | Przekaźnik tylnej wycieraczki i spryskiwacza |
| W-W | Przekaźnik pracy przerywanej przednich wycieraczek |
Dodatkowe bezpieczniki w komorze silnika
W części wersji Skody Felicia dodatkowe bezpieczniki znajdują się również pod maską, po lewej stronie komory silnika. Mogą zabezpieczać m.in. ABS, klimatyzację, wentylator chłodnicy, a w silniku 1.9 D także układ podgrzewania wstępnego. Ich obecność i wartości zależą od silnika oraz wyposażenia samochodu.
