Skoda Yeti 5L (lata produkcji w Europie 2009-2017) ma trzy podstawowe warianty schematów: skrzynkę w kabinie i dwa odmienne układy pod maską. Poniżej przedstawiono szczegółowe rozpiski dla całego okresu 2009-2017, ponieważ chociaż rozmieszczenie paneli wygląda podobnie, poszczególne obwody ABS, paliwowe i chłodzenia mogą się różnić.
Początkowo produkowano Yeti z silnikami benzynowymi TSI i wysokoprężnymi TDI, napędem na jedną lub obie osie oraz różnymi przekładniami. W zależności od wyposażenia niektóre gniazda mogą być wolne. Przy zmianie wariantu silnika nie należy automatycznie korzystać z amperażu przeznaczonego dla innego egzemplarza.
Gdzie są skrzynki bezpieczników w Skodzie Yeti?
W kabinie: skrzynka znajduje się na lewym boku deski rozdzielczej, za plastikową osłoną widoczną po otwarciu drzwi kierowcy. Wyłącz zapłon, włóż kluczyk lub odpowiednie płaskie narzędzie we wgłębienie dolnej części osłony, zdejmij ją i porównaj położenie gniazd z diagramem. W samochodach z kierownicą po prawej stronie układ dostępu może się różnić.
Komora silnika: skrzynka z bezpiecznikami i przekaźnikami znajduje się po lewej stronie, pod pokrywą obok akumulatora. Zdejmij pokrywę, przesuwając zaczepy zabezpieczające do przodu i podnosząc obudowę. W Yeti występują dwa warianty rozmieszczenia, dlatego dobierz schemat zgodny z układem rzeczywistej skrzynki.
Schematy rozmieszczenia skrzynek Skoda Yeti 5L

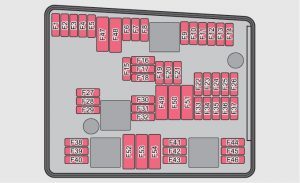

Skrzynka pod maską – wariant 1

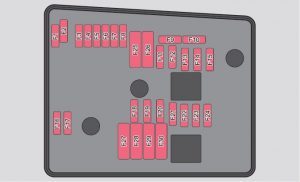

Skrzynka pod maską – wariant 2
Skrzynka bezpieczników w kabinie
Skoda Yeti 2009 – schematy i pełne tabele
We wczesnym roczniku część gniazd jest przypisana do sterowników ABS, pompy chłodzącej lub zaworów emisji spalin. Poniższe trzy tabele odpowiadają schematom powyżej: komora silnika typ 1, komora silnika typ 2 i kabina.

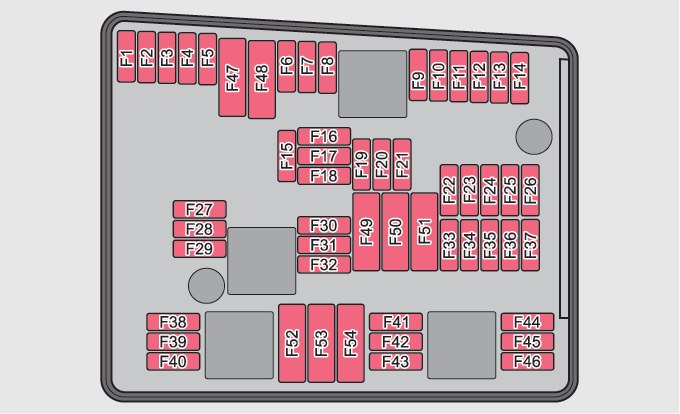

2009 – komora silnika, wariant 1
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F1 | 30 | Sterownik sieci pokładowej, prawy reflektor główny, tylna lampa zespolona prawa |
| F2 | 20 | Elektrozawory układu ABS |
| F3 | – | Wolna pozycja |
| F4 | 5 | Przewód pomiarowy |
| F5 | 15 | Sygnał dźwiękowy |
| F6 | – | Wolna pozycja |
| F7 | 15 | Zawór dawkowania paliwa |
| F8 | – | Wolna pozycja |
| F9 | 10 | Filtr z węglem aktywnym, zawór recyrkulacji spalin |
| F10 | 10 | Pompa diagnozy szczelności |
| F11 | 10 | Sonda lambda przed katalizatorem, sterownik silnika |
| F12 | 10 | Sonda lambda za katalizatorem |
| F13 | 15 | Sterownik automatycznej skrzyni biegów |
| F14 | – | Wolna pozycja |
| F15 | 10 | Pompa wody |
| F16 | – | Wolna pozycja |
| F17 | 5 | Zestaw wskaźników, włącznik wycieraczek i włącznik kierunkowskazów |
| F18 | 30 | Wzmacniacz audio (Soundsystem) |
| F19 | 30 | Radio |
| F20 | 5 | Telefon |
| F21 | – | Wolna pozycja |
| F22 | – | Wolna pozycja |
| F23 | 10 | Sterownik silnika |
| F24 | 5 | Sterownik magistrali CAN (gateway) |
| F25 | – | Wolna pozycja |
| F26 | – | Wolna pozycja |
| F27 | – | Wolna pozycja |
| F28 | 15 | Sterownik silnika |
| F29 | 5 | Sterowanie wydłużoną pracą pompy wody |
| F30 | 20 | Sterownik ogrzewania dodatkowego |
| F31 | 30 | Przednie wycieraczki |
| F32 | – | Not assigned |
| F33 | – | Not assigned |
| F34 | – | Not assigned |
| F35 | – | Not assigned |
| F36 | – | Not assigned |
| F37 | – | Not assigned |
| F38 | 10 | Wentylator chłodnicy, elektrozawory |
| F39 | 5 | Włącznik pedału sprzęgła, włącznik pedału hamulca |
| F40 | 20 | Cewki zapłonowe |
| F41 | – | Not assigned |
| F42 | 5 | Sterowanie pracą pompy paliwa |
| F43 | – | Not assigned |
| F44 | – | Not assigned |
| F45 | – | Not assigned |
| F46 | – | Not assigned |
| F47 | 30 | Sterownik sieci pokładowej, lewy reflektor główny, tylna lampa zespolona lewa |
| F48 | 40 | Pompa układu ABS |
| F49 | 40 | Zasilanie elektryczne zacisku 15 (włączony zapłon) |
| F50 | – | Not assigned |
| F51 | – | Not assigned |
| F52 | 40 | Przekaźnik zasilania elektrycznego zacisku Xa) |
| F53 | 50 | Wyposażenie dodatkowe |
| F54 | – | Wolna pozycja |
| a) Aby w czasie rozruchu silnika nie obciążać nadmiernie akumulatora, odbiorniki elektryczne zasilane z tego zacisku są wtedy automatycznie odłączane. | ||

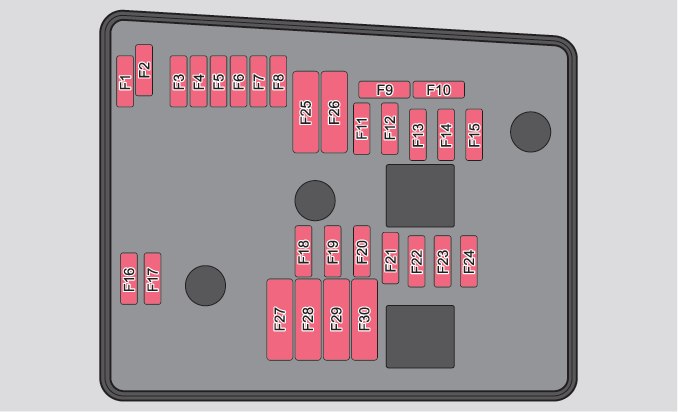

2009 – komora silnika, wariant 2
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F1 | – | Wolna pozycja |
| F2 | 30 | Sterownik automatycznej skrzyni biegów DQ 200 |
| F3 | 5 | Przewód pomiarowy |
| F4 | 30/20 | Elektrozawory układu ABS |
| F5 | 15 | Sterownik automatycznej skrzyni biegów |
| F6 | 5 | Zestaw wskaźników, włącznik wycieraczek i włącznik kierunkowskazów |
| F7 | 40 | Zasilanie elektryczne z zacisku 15, rozrusznik |
| F8 | 15 | Radio |
| F9 | 5 | Telefon |
| F10 | 5/10 | Sterownik silnika, przekaźnik główny |
| F11 | 20 | Sterownik ogrzewania dodatkowego |
| F12 | 5 | Sterownik magistrali CAN (gateway) |
| F13 | 15/30 | Sterownik silnika |
| F14 | 20 | Zapłon |
| F15 | 15 | Sonda lambda, czujnik NOx, przekaźnik pompy paliwa |
| Przekaźnik układu wstępnego żarzenia | – | 5 |
| F16 | 30 | Sterownik sieci pokładowej, prawy reflektor główny, tylna lampa zespolona prawa |
| F17 | 15 | Sygnał dźwiękowy |
| F18 | 30 | Wzmacniacz audio DSP |
| F19 | 30 | Przednie wycieraczki |
| F20 | 10 | Pompa wody |
| F21 | 10/15 | Sonda lambda |
| F22 | 5 | Włącznik pedału sprzęgła, włącznik pedału hamulca |
| F23 | 5 | Pompa napowietrzania spalin |
| Przepływomierz powietrza | – | 10 |
| Wysokociśnieniowa pompa paliwa | – | 15 |
| F24 | 10 | Filtr z węglem aktywnym, zawór recyrkulacji spalin |
| F25 | 30/40 | Pompa układu ABS |
| F26 | 30 | Sterownik sieci pokładowej, lewy reflektor główny, tylna lampa zespolona lewa |
| F27 | 40 | Pompa napowietrzania spalin |
| Wstępne żarzenie | – | 50 |
| F28 | – | Wolna pozycja |
| F29 | 50 | Zasilanie elektryczne z zacisku 30 |
| F30 | 40 | Zacisk Xa) |
| a) Aby w czasie rozruchu silnika nie obciążać nadmiernie akumulatora, odbiorniki elektryczne zasilane z tego zacisku są wtedy automatycznie odłączane. | ||

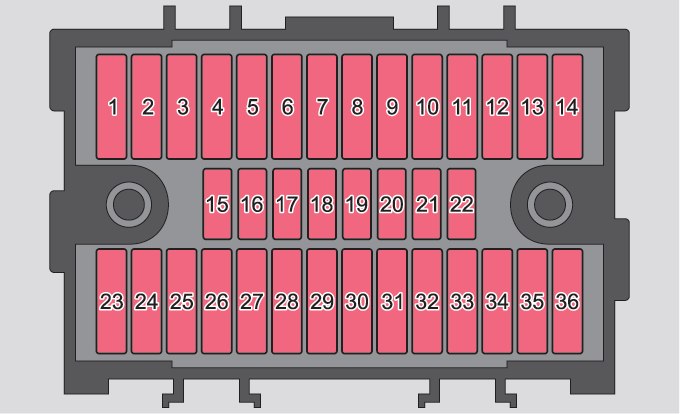

2009 – deska rozdzielcza
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 10 | Ogrzewanie odpowietrzenia skrzyni biegów (silnik wysokoprężny) |
| Sterownik automatycznej skrzyni biegów DQ200 | – | 10 |
| 2 | 20 | Hak holowniczy |
| 3 | 15 | Hak holowniczy |
| 4 | – | Wolna pozycja |
| 5 | 40 | Dmuchawa układu ogrzewania, wentylatory chłodnicy, klimatyzacja, Climatronic |
| 6 | 15 | Wycieraczka tylnej szyby |
| 7 | – | Wolna pozycja |
| 8 | 15 | Hak holowniczy |
| 9 | 10 | Sterownik sieci pokładowej – oświetlenie wnętrza |
| 10 | 10 | Czujnik deszczu włącznik świateł, złącze diagnostyczne |
| 11 | 10 | Światła z układem doświetlania zakrętów strona lewa |
| 12 | 10 | Światła z układem doświetlania zakrętów strona prawa |
| 13 | 15 | Radioodtwarzacz, zmieniacz do nawigacji przenośnej |
| 14 | 5 | Hak holowniczy |
| 15 | 5 | Włącznik świateł |
| 16 | 5 | Podgrzewane dysze spryskiwaczy szyb, pokrętła podgrzewanych foteli |
| 17 | 5 | Sterownik regulacji zasięgu świateł i obrotu reflektorów |
| 18 | 10 | Złącze diagnostyczne, sterownik silnika, czujnik hamulca |
| 19 | 5 | Sterownik układu ABS, ESP, włącznik układu kontroli ciśnienia powietrza w kołach, czujnik układu pomocy w parkowaniu, włącznik trybu Offroad |
| 20 | 5 | Włącznik sterownika poduszek bezpieczeństwa |
| 21 | 5 | WIV, światła tylne, ściemniane lusterko wewnętrzne, czujnik deszczu, przygotowanie do montażu telefonu, przepływomierz powietrza |
| 22 | 5 | Zestaw wskaźników, sterownik elektromechanicznego wspomagania kierownicy, sprzęgło Haldex |
| 23 | 15 | Centralne ryglowanie i pokrywa bagażnika |
| 24 | 30 | Podnośniki szyb z tyłu |
| 25 | 25 | Ogrzewanie szyby tylnej |
| Ogrzewanie szyby tylnej, ogrzewanie dodatkowe (ogrzewanie i przewietrzanie postojowe) | – | 30 |
| 26 | 20 | Gniazdo elektryczne w bagażniku |
| 27 | 30 | Elektryczny dach przesuwno-uchylny, elektryczna roleta przeciwsłoneczna |
| 28 | 15 | Przekaźnik pompy paliwa, sterownik pompy paliwa, wtryskiwacze |
| 29 | 30 | Podnośniki szyb z przodu |
| 30 | 20 | Zapalniczka z przodu i z tyłu |
| 31 | 20 | Układ zmywania reflektorów |
| 32 | 20 | Ogrzewanie foteli |
| 33 | 7,5 | Ogrzewanie, Climatic, Climatronic |
| 34 | 5 | Alarm, syrena rezerwy |
| 35 | 10 | Sterownik automatycznej skrzyni biegów DQ200 |
| 36 | – | Wolna pozycja |
Skoda Yeti 2010 – zmienione przypisania
W 2010 roku dokumentacja wskazuje m.in. inne funkcje niektórych numerów w drugiej skrzynce silnikowej. Zmian tych nie usunięto w wyniku scalenia: poniżej znajdują się oddzielne tabele 2010, z amperażem źródłowym dla tego wariantu.
2010 – komora silnika, wariant 1
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F1 | 30 | Sterownik sieci pokładowej, prawy reflektor główny, tylna lampa zespolona prawa |
| F2 | 20 | Elektrozawory układu ABS |
| F3 | – | Wolna pozycja |
| F4 | 5 | Przewód pomiarowy |
| F5 | 15 | Sygnał dźwiękowy |
| F6 | – | Wolna pozycja |
| F7 | 15 | Zawór dawkowania paliwa |
| F8 | – | Wolna pozycja |
| F9 | 10 | Filtr z węglem aktywnym, zawór recyrkulacji spalin |
| F10 | 10 | Pompa diagnozy szczelności |
| F11 | 10 | Sonda lambda przed katalizatorem, sterownik silnika |
| F12 | 10 | Sonda lambda za katalizatorem |
| F13 | 15 | Sterownik automatycznej skrzyni biegów |
| F14 | – | Wolna pozycja |
| F15 | 10 | Pompa wody |
| F16 | – | Wolna pozycja |
| F17 | 5 | Zestaw wskaźników, włącznik wycieraczek i włącznik kierunkowskazów |
| F18 | 30 | Wzmacniacz audio (Soundsystem) |
| F19 | 30 | Radioodtwarzacz |
| F20 | 5 | Telefon |
| F21 | – | Wolna pozycja |
| F22 | – | Wolna pozycja |
| F23 | 10 | Sterownik silnika |
| F24 | 5 | Sterownik magistrali CAN (gateway) |
| F25 | – | Wolna pozycja |
| F26 | – | Wolna pozycja |
| F27 | – | Wolna pozycja |
| F28 | 15 | Sterownik silnika |
| F29 | 5 | Sterowanie wydłużoną pracą pompy wody |
| F30 | 20 | Sterownik ogrzewania dodatkowego |
| F31 | 30 | Przednie wycieraczki |
| F32 | – | Wolna pozycja |
| F33 | – | Wolna pozycja |
| F34 | – | Wolna pozycja |
| F35 | – | Wolna pozycja |
| F36 | – | Wolna pozycja |
| F37 | – | Wolna pozycja |
| F38 | 10 | Wentylator chłodnicy, elektrozawory |
| F39 | 5 | Włącznik pedału sprzęgła, włącznik pedału hamulca |
| F40 | 20 | Cewki zapłonowe |
| F41 | – | Wolna pozycja |
| F42 | 5 | Sterowanie pracą pompy paliwa |
| F43 | – | Wolna pozycja |
| F44 | – | Wolna pozycja |
| F45 | – | Wolna pozycja |
| F46 | – | Wolna pozycja |
| F47 | 30 | Sterownik sieci pokładowej, lewy reflektor główny, tylna lampa zespolona lewa |
| F48 | 40 | Pompa układu ABS |
| F49 | 40 | Zasilanie elektryczne zacisku 15 (włączony zapłon) |
| F50 | – | Wolna pozycja |
| F51 | – | Wolna pozycja |
| F52 | 40 | Przekaźnik zasilania elektrycznego zacisku Xa) |
| F53 | 50 | Wyposażenie dodatkowe |
| F54 | – | Wolna pozycja |
| a) Aby w czasie rozruchu silnika nie obciążać nadmiernie akumulatora, odbiorniki elektryczne zasilane z tego zacisku są wtedy automatycznie odłączane. | ||
2010 – komora silnika, wariant 2
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F1 | – | Wolna pozycja |
| F2 | 30 | Sterownik automatycznej skrzyni biegów DQ 200 |
| F3 | 5 | Przewód pomiarowy |
| F4 | 30/20 | Sterownik układu ABS |
| F5 | 15 | Sterownik automatycznej skrzyni biegów |
| F6 | 5 | Zestaw wskaźników, włącznik wycieraczek i włącznik kierunkowskazów |
| F7 | 40 | Zasilanie elektryczne z zacisku 15, rozrusznik |
| F8 | 15 | Radioodtwarzacz |
| F9 | 5 | Telefon |
| F10 | 5/10 | Sterownik silnika, przekaźnik główny |
| F11 | 20 | Sterownik ogrzewania dodatkowego |
| F12 | 5 | Sterownik magistrali CAN (gateway) |
| F13 | 15/30 | Sterownik silnika |
| F14 | 20 | Zapłon |
| F15 | 15 | Sonda lambda, przekaźnik pompy paliwa |
| Przekaźnik układu wstępnego żarzenia | – | 5 |
| F16 | 30 | Sterownik sieci pokładowej, prawy reflektor główny, tylna lampa zespolona prawa |
| F17 | 15 | Sygnał dźwiękowy |
| F18 | 30 | Wzmacniacz audio DSP |
| F19 | 30 | Przednie wycieraczki |
| F20 | 10 | Zawór regulacyjny ciśnienia paliwa |
| F21 | 10/15 | Sonda lambda |
| F22 | 5 | Włącznik pedału sprzęgła, włącznik pedału hamulca |
| F23 | 5 | Pompa płynu chłodzącego |
| Zawór elektromagnetyczny ograniczenia ciśnienia ładowania, zawór przełączający chłodnicy | – | 10 |
| F24 | 10 | Filtr z węglem aktywnym, zawór recyrkulacji spalin |
| F25 | 40 | Sterownik układu ABS |
| F26 | 30 | Sterownik sieci pokładowej, lewy reflektor główny, tylna lampa zespolona lewa |
| F27 | 50 | Układ wstępnego żarzenia |
| F28 | – | Wolna pozycja |
| F29 | 50 | Zasilanie elektryczne wnętrza |
| F30 | 40 | Zacisk Xa) |
| a) Aby w czasie rozruchu silnika nie obciążać nadmiernie akumulatora, odbiorniki elektryczne zasilane z tego zacisku są wtedy automatycznie odłączane. | ||
2010 – deska rozdzielcza
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 10 | Ogrzewanie odpowietrzenia skrzyni biegów (silnik wysokoprężny) |
| Sterownik automatycznej skrzyni biegów DQ200 | – | 10 |
| 2 | 20 | Hak holowniczy |
| 3 | 15 | Hak holowniczy |
| 4 | – | Wolna pozycja |
| 5 | 40 | Dmuchawa układu ogrzewania, wentylatory chłodnicy, klimatyzacja, Climatronic |
| 6 | 15 | Wycieraczka tylnej szyby |
| 7 | – | Wolna pozycja |
| 8 | 15 | Hak holowniczy |
| 9 | 10 | Sterownik sieci pokładowej – oświetlenie wnętrza |
| 10 | 10 | Czujnik deszczu włącznik świateł, złącze diagnostyczne |
| 11 | 10 | Światła z układem doświetlania zakrętów strona lewa |
| 12 | 10 | Światła z układem doświetlania zakrętów strona prawa |
| 13 | 15 | Radioodtwarzacz, zmieniacz do nawigacji przenośnej |
| 14 | 5 | Hak holowniczy |
| 15 | 5 | Włącznik świateł |
| 16 | 5 | Podgrzewane dysze spryskiwaczy szyb, pokrętła podgrzewanych foteli |
| 17 | 5 | Sterownik regulacji zasięgu świateł i obrotu reflektorów |
| 18 | 10 | Złącze diagnostyczne, sterownik silnika, czujnik hamulca |
| 19 | 5 | Sterownik układu ABS, ESP, włącznik układu kontroli ciśnienia powietrza w kołach, czujnik układu pomocy w parkowaniu, włącznik trybu Offroad |
| 20 | 5 | Włącznik sterownika poduszek bezpieczeństwa |
| 21 | 5 | WIV, światła tylne, ściemniane lusterko wewnętrzne, czujnik deszczu, przygotowanie do montażu telefonu, przepływomierz powietrza |
| 22 | 5 | Zestaw wskaźników, sterownik elektromechanicznego wspomagania kierownicy, sprzęgło Haldex |
| 23 | 15 | Centralne ryglowanie i pokrywa bagażnika |
| 24 | 30 | Podnośniki szyb z tyłu |
| 25 | 25 | Ogrzewanie szyby tylnej |
| Ogrzewanie szyby tylnej, ogrzewanie dodatkowe (ogrzewanie i przewietrzanie postojowe) | – | 30 |
| 26 | 20 | Gniazdo elektryczne w bagażniku |
| 27 | 30 | Elektryczny dach przesuwno-uchylny, elektryczna roleta przeciwsłoneczna |
| 28 | 15 | Przekaźnik pompy paliwa, sterownik pompy paliwa, wtryskiwacze |
| 29 | 30 | Podnośniki szyb z przodu |
| 30 | 20 | Zapalniczka z przodu i z tyłu |
| 31 | 20 | Układ zmywania reflektorów |
| 32 | 20 | Ogrzewanie foteli |
| 33 | 7,5 | Ogrzewanie, Climatic, Climatronic |
| 34 | 5 | Alarm, syrena rezerwy |
| 35 | 10 | Sterownik automatycznej skrzyni biegów DQ200 |
| 36 | – | Wolna pozycja |
Yeti 2011-2013 – schematy i różnice
W tej generacji w podstawowym wariancie jest 36 gniazd w kabinie oraz 30 gniazd w skrzynce silnika typu 2. W roczniku 2011 instrukcja podaje amperaż, natomiast w nowszych zestawieniach część wartości nie jest określona. Znak „-” oznacza brak potwierdzonej uniwersalnej wartości dla wszystkich wersji samochodu.
Rocznik 2011 – bezpieczniki kabiny
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 10 | Ogrzewanie odpowietrzenia skrzyni biegów (silnik wysokoprężny) |
| 2 | 20 | Hak holowniczy |
| 3 | 15 | Hak holowniczy |
| 4 | 5 | Zestaw wskaźników, włącznik wycieraczek, włącznik kierunkowskazów |
| 5 | 40 | Dmuchawa układu ogrzewania, wentylatory chłodnicy, klimatyzacja, Climatronic |
| 6 | 15 | Wycieraczka szyby tylnej |
| 7 | – | Telefon |
| 8 | 15 | Hak holowniczy |
| 9 | 10 | Sterownik sieci pokładowej – oświetlenie wnętrza, Światło przeciwmgłowe tylne |
| 10 | 10 | Czujnik deszczu włącznik świateł, złącze diagnostyczne |
| 11 | 10 | Światła z układem doświetlania zakrętów strona lewa |
| 12 | 10 | Światła z układem doświetlania zakrętów strona prawa |
| 13 | 15 | Radioodtwarzacz, zmieniacz do nawigacji przenośnej |
| 14 | 5 | Hak holowniczy |
| 15 | 5 | Włącznik świateł |
| 16 | 5 | Ogrzewane dysze spryskiwaczy |
| 17 | 5 | Sterownik regulacji zasięgu świateł i obrotu reflektorów |
| 18 | 10 | Złącze diagnostyczne, sterownik silnika, czujnik hamulca |
| 19 | 5 | Sterownik układu ABS, ESP, włącznik układu kontroli ciśnienia powietrza w kołach, czujnik układu pomocy w parkowaniu, włącznik trybu Offroad, przycisk Start-Stop |
| 20 | 5 | Włącznik sterownika poduszek bezpieczeństwa |
| 21 | 5 | WIV, światła tylne, ściemniane lusterko wewnętrzne, czujnik deszczu, przygotowanie do montażu telefonu, przepływomierz powietrza |
| 22 | 5 | Zestaw wskaźników, sterownik elektromechanicznego wspomagania kierownicy, sprzęgło Haldex |
| 23 | 15 | Centralne ryglowanie i pokrywa bagażnika |
| 24 | 30 | Podnośniki szyb z tyłu |
| 25 | 25 | Ogrzewanie szyby tylnej |
| 26 | 20 | Gniazdo elektryczne w bagażniku |
| 27 | 30 | Elektryczny dach przesuwno-uchylny, elektryczna roleta przeciwsłoneczna |
| 28 | 15 | Przekaźnik pompy paliwa, sterownik pompy paliwa, wtryskiwacze |
| 29 | 30 | Podnośniki szyb z przodu |
| 30 | 20 | Zapalniczka z przodu i z tyłu |
| 31 | 20 | Układ zmywania reflektorów |
| 32 | 20 | Ogrzewanie foteli przednich, pokrętło regulacji ogrzewania foteli |
| 33 | 7,5 | Ogrzewanie, Climatic, Climatronic |
| 34 | 5 | Alarm, syrena rezerwy |
| 35 | 10 | Sterownik automatycznej skrzyni biegów DQ200 |
| 36 | – | Wolny |
| 1 | 10 | Sterownik automatycznej skrzyni biegów DQ200 |
| 25 | 30 | Ogrzewanie szyby tylnej, ogrzewanie dodatkowe (ogrzewanie i przewietrzanie postojowe) |
Rocznik 2011 – bezpieczniki pod maską
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F1 | – | Wolny |
| F2 | 30 | Sterownik automatycznej skrzyni biegów DQ 200 |
| F3 | 5 | Przewód pomiarowy |
| F4 | 20 | Sterownik układu ABS |
| F5 | 15 | Sterownik automatycznej skrzyni biegów |
| F6 | 5 | Zestaw wskaźników, włącznik wycieraczek i włącznik kierunkowskazów |
| F7 | 40 | Zasilanie elektryczne z zacisku 15, rozrusznik |
| F8 | 15 | Radioodtwarzacz |
| F9 | 5 | Telefon |
| F10 | 5/10 | Sterownik silnika, przekaźnik główny |
| F11 | 20 | Sterownik ogrzewania dodatkowego |
| F12 | 5 | Sterownik magistrali CAN (gateway) |
| F13 | 15/30 | Sterownik silnika |
| F14 | 20 | Zapłon |
| F15 | 15 | Sonda lambda, przekaźnik pompy paliwa |
| F16 | 30 | Sterownik sieci pokładowej, prawy reflektor główny, tylna lampa zespolona prawa |
| F17 | 15 | Sygnał dźwiękowy |
| F18 | 30 | Wzmacniacz audio DSP |
| F19 | 30 | Przednie wycieraczki |
| F20 | 10 | Zawór regulacyjny ciśnienia paliwa |
| F21 | 10/15/20 | Sonda lambda |
| F22 | 5 | Włącznik pedału sprzęgła, włącznik pedału hamulca |
| F23 | 5 | Pompa płynu chłodzącego |
| F24 | 10 | Filtr z węglem aktywnym, zawór recyrkulacji spalin |
| F25 | 40 | Sterownik układu ABS |
| F26 | 30 | Sterownik sieci pokładowej, lewy reflektor główny, tylna lampa zespolona lewa |
| F27 | 50 | Układ wstępnego żarzenia |
| F28 | 50 | Ogrzewanie szyby przedniej |
| F29 | 50 | Zasilanie elektryczne wnętrza |
| F30 | 40 | Zacisk Xa) |
| F15 | 5 | Przekaźnik układu wstępnego żarzenia |
| F23 | 10 | Zawór elektromagnetyczny ograniczenia ciśnienia ładowania, zawór przełączający chłodnicy |
| F23 | 15 | Wysokociśnieniowa pompa paliwa |
Rocznik 2012 – bezpieczniki kabiny
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Ogrzewanie odpowietrzenia skrzyni biegów (silnik wysokoprężny), Sterownik automatycznej skrzyni biegów DQ200 |
| 2 | – | Hak holowniczy |
| 3 | – | Hak holowniczy |
| 4 | – | Zestaw wskaźników, włącznik wycieraczek, włącznik kierunkowskazów |
| 5 | – | Dmuchawa układu ogrzewania, wentylatory chłodnicy, klimatyzacja, Climatronic |
| 6 | – | Wycieraczka tylnej szyby |
| 7 | – | Telefon |
| 8 | – | Hak holowniczy |
| 9 | – | Sterownik sieci pokładowej – oświetlenie wnętrza, Światło przeciwmgłowe tylne |
| 10 | – | Czujnik deszczu włącznik świateł, złącze diagnostyczne |
| 11 | – | Światła z układem doświetlania zakrętów strona lewa |
| 12 | – | Światła z układem doświetlania zakrętów strona prawa |
| 13 | – | Radioodtwarzacz, zmieniacz do nawigacji przenośnej |
| 14 | – | Hak holowniczy |
| 15 | – | Włącznik świateł |
| 16 | – | Ogrzewane dysze spryskiwaczy |
| 17 | – | Sterownik regulacji zasięgu świateł i obrotu reflektorów |
| 18 | – | Złącze diagnostyczne, sterownik silnika, czujnik hamulca |
| 19 | – | Sterownik układu ABS, ESP, włącznik układu kontroli ciśnienia powietrza w kołach, czujnik układu pomocy w parkowaniu, włącznik trybu Offroad, przycisk Start-Stop |
| 20 | – | Włącznik sterownika poduszek bezpieczeństwa |
| 21 | – | WIV, światła tylne, ściemniane lusterko wewnętrzne, czujnik deszczu, przygotowanie do montażu telefonu, przepływomierz powietrza |
| 22 | – | Zestaw wskaźników, sterownik elektromechanicznego wspomagania kierownicy, sprzęgło Haldex |
| 23 | – | Centralne ryglowanie i pokrywa bagażnika |
| 24 | – | Podnośniki szyb z tyłu |
| 25 | – | Ogrzewanie szyby tylnej, Ogrzewanie szyby tylnej, ogrzewanie dodatkowe (ogrzewanie i przewietrzanie postojowe) |
| 26 | – | Gniazdo elektryczne w bagażniku |
| 27 | – | Elektryczny dach przesuwno-uchylny, elektryczna roleta przeciwsłoneczna |
| 28 | – | Przekaźnik pompy paliwa, sterownik pompy paliwa, wtryskiwacze |
| 29 | – | Podnośniki szyb z przodu |
| 30 | – | Zapalniczka z przodu i z tyłu |
| 31 | – | Układ zmywania reflektorów |
| 32 | – | Ogrzewanie foteli przednich, pokrętło regulacji ogrzewania foteli |
| 33 | – | Ogrzewanie, klimatyzacja, Climatronic |
| 34 | – | Alarm, syrena rezerwy |
| 35 | – | Sterownik automatycznej skrzyni biegów DQ200 |
| 36 | – | Odtwarzacz DVD |
Rocznik 2012 – bezpieczniki pod maską
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F1 | – | Wolny |
| F2 | – | Sterownik automatycznej skrzyni biegów DQ 200 |
| F3 | – | Przewód pomiarowy |
| F4 | – | Sterownik układu ABS |
| F5 | – | Sterownik automatycznej skrzyni biegów |
| F6 | – | Zestaw wskaźników, włącznik wycieraczek i włącznik kierunkowskazów |
| F7 | – | Zasilanie elektryczne z zacisku 15, rozrusznik |
| F8 | – | Radio |
| F9 | – | Telefon |
| F10 | – | Sterownik silnika, przekaźnik główny |
| F11 | – | Sterownik ogrzewania dodatkowego |
| F12 | – | Sterownik magistrali CAN (gateway) |
| F13 | – | Sterownik silnika |
| F14 | – | Zapłon |
| F15 | – | Sonda lambda, przekaźnik pompy paliwa, Przekaźnik układu wstępnego żarzenia |
| F16 | – | Sterownik sieci pokładowej, prawy reflektor główny, tylna lampa zespolona prawa |
| F17 | – | Sygnał dźwiękowy |
| F18 | – | Wzmacniacz audio DSP |
| F19 | – | Przednie wycieraczki |
| F20 | – | Zawór regulacyjny ciśnienia paliwa |
| F21 | – | Sonda lambda |
| F22 | – | Włącznik pedału sprzęgła, włącznik pedału hamulca |
| F23 | – | Pompa płynu chłodzącego, Zawór elektromagnetyczny ograniczenia ciśnienia ładowania, zawór przełączający chłodnicy, Wysokociśnieniowa pompa paliwa |
| F24 | – | Filtr z węglem aktywnym, zawór recyrkulacji spalin |
| F25 | – | Sterownik układu ABS |
| F26 | – | Sterownik sieci pokładowej, lewy reflektor główny, tylna lampa zespolona lewa |
| F27 | – | Układ wstępnego żarzenia |
| F28 | – | Ogrzewanie szyby przedniej |
| F29 | – | Zasilanie elektryczne wnętrza |
| F30 | – | Zacisk Xa) |
Rocznik 2013 – zmiany w kabinie względem 2012
Różnica w opisie może oznaczać inną konfigurację lub sposób nazwania tego samego obwodu w instrukcji. Ustawienia trzeba potwierdzić w pojeździe.
| Pozycja | Prąd [A] | Różnice między wykazami roczników |
|---|---|---|
| 1 | – | 2013: Ogrzewanie odpowietrzenia skrzyni biegów (silnik wysokoprężny), Sterownik automatycznej skrzyni biegów DSG; 2012: Ogrzewanie odpowietrzenia skrzyni biegów (silnik wysokoprężny), Sterownik automatycznej skrzyni biegów DQ200 |
| 4 | – | 2013: Zestaw wskaźników, wyłącznik wycieraczek, włącznik kierunkowskazów, kamera; 2012: Zestaw wskaźników, włącznik wycieraczek, włącznik kierunkowskazów |
| 16 | – | 2013: Haldex; 2012: Ogrzewane dysze spryskiwaczy |
| 19 | – | 2013: Sterownik układu ABS, ESC, włącznik wskaźnika kontroli ciśnienia powietrza w kołach, sterownik pomocy w parkowaniu, włącznik trybu OFF ROAD, przycisk START-STOP; 2012: Sterownik układu ABS, ESP, włącznik układu kontroli ciśnienia powietrza w kołach, czujnik układu pomocy w parkowaniu, włącznik trybu Offroad, przycisk Start-Stop |
| 20 | – | 2013: Włącznik i sterownik poduszek bezpieczeństwa; 2012: Włącznik sterownika poduszek bezpieczeństwa |
| 21 | – | 2013: WIV, światła tylne, ściemniane lusterko wewnętrzne, czujnik ciśnienia, przygotowanie do montażu telefonu, przepływomierz powietrza; 2012: WIV, światła tylne, ściemniane lusterko wewnętrzne, czujnik deszczu, przygotowanie do montażu telefonu, przepływomierz powietrza |
| 22 | – | 2013: Zestaw wskaźników, sterownik elektromechanicznego wspomagania kierownicy; 2012: Zestaw wskaźników, sterownik elektromechanicznego wspomagania kierownicy, sprzęgło Haldex |
| 25 | – | 2013: Ogrzewanie tylnej szyby, ogrzewanie i przewietrzanie postojowe; 2012: Ogrzewanie szyby tylnej, Ogrzewanie szyby tylnej, ogrzewanie dodatkowe (ogrzewanie i przewietrzanie postojowe) |
| 28 | – | 2013: Pompa paliwa, wtryskiwacze; 2012: Przekaźnik pompy paliwa, sterownik pompy paliwa, wtryskiwacze |
| 33 | – | 2013: Ogrzewanie, klimatyzacja, Climatronic, pilot zdalnego sterowania do ogrzewania postojowego; 2012: Ogrzewanie, klimatyzacja, Climatronic |
| 35 | – | 2013: Sterownik automatycznej skrzyni biegów DSG; 2012: Sterownik automatycznej skrzyni biegów DQ200 |
| 36 | – | 2013: DVD; 2012: Odtwarzacz DVD |
Rocznik 2013 – zmiany w komorze silnika względem 2012
Różnica w opisie może oznaczać inną konfigurację lub sposób nazwania tego samego obwodu w instrukcji. Ustawienia trzeba potwierdzić w pojeździe.
| Pozycja | Prąd [A] | Różnice między wykazami roczników |
|---|---|---|
| F2 | – | 2013: Sterownik automatycznej skrzyni biegów; 2012: Sterownik automatycznej skrzyni biegów DQ 200 |
| F10 | – | 2013: Sterownik silnika; 2012: Sterownik silnika, przekaźnik główny |
| F11 | – | 2013: Sterownik ogrzewania dodatkowego i przewietrzania; 2012: Sterownik ogrzewania dodatkowego |
| F12 | – | 2013: Sterownik magistrali danych; 2012: Sterownik magistrali CAN (gateway) |
| F15 | – | 2013: Sonda lambda, pompa paliwa, Układ wstępnego żarzenia; 2012: Sonda lambda, przekaźnik pompy paliwa, Przekaźnik układu wstępnego żarzenia |
| F16 | – | 2013: Sterownik sieci pokładowej, prawy reflektor, prawa lampa tylna; 2012: Sterownik sieci pokładowej, prawy reflektor główny, tylna lampa zespolona prawa |
| F24 | – | 2013: Filtr z węglem aktywnym, zawór recyrkulacji spalin, wentylator chłodnicy; 2012: Filtr z węglem aktywnym, zawór recyrkulacji spalin |
| F26 | – | 2013: Sterownik sieci pokładowej, lewy reflektor, lewa lampa tylna; 2012: Sterownik sieci pokładowej, lewy reflektor główny, tylna lampa zespolona lewa |
Skoda Yeti 2014-2017 – roczniki po liftingu
Model po zmianach z 2013 roku nadal należy do generacji Yeti 5L. Poniżej jest pełna tabela układu 2016 oraz wszystkie różnice opisów z roczników 2014, 2015 i 2017 w porównaniu z 2016. Wpływ na obsadę mają DSG, KESSY, napęd 4×4, przyczepa, ogrzewanie i wyposażenie Diesla. W tabelach po liftingu nie przypisano jednego amperażu do każdej pozycji, ponieważ starsze rozpiski nie zawierały takich danych.
Rocznik 2016 – bezpieczniki kabiny
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Ogrzewanie odpowietrzenia sprzęgła (silnik wysokoprężny) Automatyczna skrzynia biegów DSG |
| 2 | – | Zaczep holowniczy – światło lewe |
| 3 | – | Zaczep holowniczy – światło prawe |
| 4 | – | Tablica rozdzielcza, dźwignia obsługowa pod kierownicą, kamera |
| 5 | – | Dmuchawa układu ogrzewania, wentylatory chłodnicy, klimatyzacja, climatronic |
| 6 | – | Wycieraczka szyby tylnej |
| 7 | – | Telefon |
| 8 | – | Zaczep holowniczy – połączenie w gnieździe |
| 9 | – | Lampki oświetlenia wnętrza, tylne światło przeciwmgłowe |
| 10 | – | Czujnik deszczu, włącznik świateł, złącze diagnostyczne |
| 11 | – | Światła z układem doświetlania zakrętów strona lewa |
| 12 | – | Światła z układem doświetlania zakrętów strona prawa |
| 13 | – | Radio, DVD |
| 14 | – | Sterownik centralny, sterownik silnika |
| 15 | – | Włącznik świateł |
| 16 | – | Haldex |
| 17 | – | Blokada kierownicy KESSY |
| 18 | – | Złącze diagnostyczne, sterownik silnika, czujnik hamulca, haldex |
| 19 | – | ABS, ESC, włącznik wskaźnika kontroli ciśnienia w oponach, system czujników parkowania, włącznik trybu OFF ROAD, przycisk STARTSTOP |
| 20 | – | Włącznik, poduszka powietrzna |
| 21 | – | WIV, światło tylne, przyciemniane lusterko, czujnik ciśnienia, przygotowanie do montażu telefonu, przepływomierz powietrza, regulacja zasięgu świateł i obrotu reflektorów |
| 22 | – | Tablica rozdzielcza, elektromechaniczne wspomaganie kierownicy, magistrala danych |
| 23 | – | Centralne ryglowanie i pokrywa bagażnika |
| 24 | – | Podnośniki szyb z tyłu |
| 25 | – | Ogrzewanie tylnej szyby, ogrzewanie i wentylacja postojowa |
| 26 | – | Gniazdo elektryczne w bagażniku |
| 27 | – | Panoramiczny dach przesuwno-uchylny, elektryczna roleta przeciwsłoneczna |
| 28 | – | Pompa paliwa, wtryskiwacze, ogrzewanie AdBlue® |
| 29 | – | Podnośniki szyb z przodu |
| 30 | – | Zapalniczka z przodu i z tyłu |
| 31 | – | Układ czyszczenia reflektorów |
| 32 | – | Ogrzewanie foteli przednich, pokrętło regulacji ogrzewania foteli |
| 33 | – | Ogrzewanie, klimatyzacja, climatronic, pilot zdalnego sterowania ogrzewania postojowego |
| 34 | – | Alarm, sygnał dźwiękowy rezerwy |
| 35 | – | Automatyczna skrzynia biegów DSG |
| 36 | – | Hak holowniczy |
Rocznik 2016 – bezpieczniki pod maską
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F1 | – | – |
| F2 | – | Automatyczna skrzynia biegów |
| F3 | – | Moduł danych akumulatora |
| F4 | – | ABS |
| F5 | – | Automatyczna skrzynia biegów |
| F6 | – | – |
| F7 | – | Zasilanie elektryczne zacisku 15, rozrusznik |
| F8 | – | Radio, tablica rozdzielcza, telefon |
| F9 | – | – |
| F10 | – | Sterownik silnika |
| F11 | – | Ogrzewanie postojowe i wentylacja postojowa |
| F12 | – | Magistrala danych |
| F13 | – | Sterownik silnika |
| F14 | – | Zapłon |
| F15 | – | Sonda lambda, pompa paliwa, układ wstępnego żarzenia |
| F16 | – | Sterownik sieci pokładowej, prawy reflektor, prawa lampa tylna |
| F17 | – | Sygnał dźwiękowy |
| F18 | – | Wzmacniacz audio DSP |
| F19 | – | Przednie wycieraczki |
| F20 | – | Zawór regulacyjny ciśnienia paliwa, pompa wysokociśnieniowa |
| F21 | – | Sonda lambda |
| F22 | – | Włącznik pedału sprzęgła, włącznik pedału hamulca |
| F23 | – | Pompa płynu chłodzącego, zawór elektromagnetyczny ograniczenia ciśnienia ładowania, zawór przełączający chłodnicy, wysokociśnieniowa pompa paliwa |
| F24 | – | Filtr z węglem aktywnym, zawór recyrkulacji spalin, wentylator chłodnicy |
| F25 | – | ABS |
| F26 | – | Sterownik sieci pokładowej, lewy reflektor, lewa lampa tylna |
| F27 | – | Układ wstępnego żarzenia |
| F28 | – | Ogrzewanie szyby przedniej |
| F29 | – | Zasilanie wewnętrznego bezpiecznika |
| F30 | – | zacisk X a) |
Rocznik 2014 – zmiany w kabinie względem 2016
Różnica w opisie może oznaczać inną konfigurację lub sposób nazwania tego samego obwodu w instrukcji. Ustawienia trzeba potwierdzić w pojeździe.
| Pozycja | Prąd [A] | Różnice między wykazami roczników |
|---|---|---|
| 1 | – | 2014: Ogrzewanie odpowietrzenia sprzęgła (silnik wysokoprężny), Sterownik automatycznej skrzyni biegów DSG; 2016: Ogrzewanie odpowietrzenia sprzęgła (silnik wysokoprężny) Automatyczna skrzynia biegów DSG |
| 2 | – | 2014: Hak holowniczy; 2016: Zaczep holowniczy – światło lewe |
| 3 | – | 2014: Hak holowniczy; 2016: Zaczep holowniczy – światło prawe |
| 4 | – | 2014: Zestaw wskaźników, wyłącznik wycieraczek, włącznik kierunkowskazów, kamera; 2016: Tablica rozdzielcza, dźwignia obsługowa pod kierownicą, kamera |
| 7 | – | 2014: Wycieraczka szyby tylnej; 2016: Telefon |
| 8 | – | 2014: Hak holowniczy; 2016: Zaczep holowniczy – połączenie w gnieździe |
| 9 | – | 2014: Sterownik sieci pokładowej – oświetlenie wnętrza, Tylne światło przeciwmgłowe; 2016: Lampki oświetlenia wnętrza, tylne światło przeciwmgłowe |
| 10 | – | 2014: Czujnik deszczu, włącznik świateł, złącze diagnostyczne, wyjmowana lampka; 2016: Czujnik deszczu, włącznik świateł, złącze diagnostyczne |
| 17 | – | 2014: Sterownik KESSY, ryglowanie kierownicy; 2016: Blokada kierownicy KESSY |
| 19 | – | 2014: Sterownik układu ABS, ESC, włącznik wskaźnika kontroli ciśnienia powietrza w kołach, sterownik pomocy w parkowaniu, włącznik trybu OFF ROAD, przycisk START-STOP; 2016: ABS, ESC, włącznik wskaźnika kontroli ciśnienia w oponach, system czujników parkowania, włącznik trybu OFF ROAD, przycisk STARTSTOP |
| 20 | – | 2014: Włącznik i sterownik poduszek bezpieczeństwa; 2016: Włącznik, poduszka powietrzna |
| 21 | – | 2014: WIV, światła tylne, ściemniane lusterko wewnętrzne, czujnik ciśnienia, przygotowanie do montażu telefonu, przepływomierz powietrza, sterownik regulacji zasięgu i nachylenia świateł; 2016: WIV, światło tylne, przyciemniane lusterko, czujnik ciśnienia, przygotowanie do montażu telefonu, przepływomierz powietrza, regulacja zasięgu świateł i obrotu reflektorów |
| 22 | – | 2014: Zestaw wskaźników, sterownik elektromechanicznego wspomagania kierownicy, sterownik pętli danych; 2016: Tablica rozdzielcza, elektromechaniczne wspomaganie kierownicy, magistrala danych |
| 25 | – | 2014: Ogrzewanie tylnej szyby, ogrzewanie i wentylacja w czasie postoju; 2016: Ogrzewanie tylnej szyby, ogrzewanie i wentylacja postojowa |
| 27 | – | 2014: Elektryczny dach przesuwno-uchylny, elektryczna roleta przeciwsłoneczna; 2016: Panoramiczny dach przesuwno-uchylny, elektryczna roleta przeciwsłoneczna |
| 28 | – | 2014: Pompa paliwa, wtryskiwacze; 2016: Pompa paliwa, wtryskiwacze, ogrzewanie AdBlue® |
| 31 | – | 2014: Układ mycia reflektorów; 2016: Układ czyszczenia reflektorów |
| 33 | – | 2014: Ogrzewanie, klimatyzacja, Climatronic, pilot zdalnego sterowania do ogrzewania postojowego; 2016: Ogrzewanie, klimatyzacja, climatronic, pilot zdalnego sterowania ogrzewania postojowego |
| 34 | – | 2014: Alarm, syrena rezerwy; 2016: Alarm, sygnał dźwiękowy rezerwy |
| 35 | – | 2014: Sterownik automatycznej skrzyni biegów DSG; 2016: Automatyczna skrzynia biegów DSG |
Rocznik 2014 – zmiany w komorze silnika względem 2016
Różnica w opisie może oznaczać inną konfigurację lub sposób nazwania tego samego obwodu w instrukcji. Ustawienia trzeba potwierdzić w pojeździe.
| Pozycja | Prąd [A] | Różnice między wykazami roczników |
|---|---|---|
| F1 | – | 2014: Wolny; 2016: – |
| F2 | – | 2014: Sterownik automatycznej skrzyni biegów; 2016: Automatyczna skrzynia biegów |
| F3 | – | 2014: Przewód pomiarowy; 2016: Moduł danych akumulatora |
| F4 | – | 2014: Sterownik układu ABS; 2016: ABS |
| F5 | – | 2014: Sterownik automatycznej skrzyni biegów; 2016: Automatyczna skrzynia biegów |
| F6 | – | 2014: Wolny; 2016: – |
| F7 | – | 2014: Zasilanie elektryczne z zacisku 15, rozrusznik; 2016: Zasilanie elektryczne zacisku 15, rozrusznik |
| F8 | – | 2014: Radio, zestaw wskaźników, telefon; 2016: Radio, tablica rozdzielcza, telefon |
| F9 | – | 2014: Wolny; 2016: – |
| F11 | – | 2014: Sterownik ogrzewania i wentylacji w czasie postoju; 2016: Ogrzewanie postojowe i wentylacja postojowa |
| F12 | – | 2014: Sterownik magistrali danych; 2016: Magistrala danych |
| F23 | – | 2014: Pompa płynu chłodzącego, Zawór mangnetyczny ograniczenia ciśnienia ładowania, zawór przełączający chłodnicy, Wysokociśnieniowa pompa paliwa; 2016: Pompa płynu chłodzącego, zawór elektromagnetyczny ograniczenia ciśnienia ładowania, zawór przełączający chłodnicy, wysokociśnieniowa pompa paliwa |
| F25 | – | 2014: Sterownik układu ABS; 2016: ABS |
| F29 | – | 2014: Zasilanie elektryczne wnętrza; 2016: Zasilanie wewnętrznego bezpiecznika |
| F30 | – | 2014: Zacisk Xa); 2016: zacisk X a) |
Rocznik 2015 – zmiany w kabinie względem 2016
Różnica w opisie może oznaczać inną konfigurację lub sposób nazwania tego samego obwodu w instrukcji. Ustawienia trzeba potwierdzić w pojeździe.
| Pozycja | Prąd [A] | Różnice między wykazami roczników |
|---|---|---|
| 1 | – | 2015: Ogrzewanie odpowietrzenia sprzęgła (silnik wysokoprężny) Sterownik automatycznej skrzyni biegów DSG; 2016: Ogrzewanie odpowietrzenia sprzęgła (silnik wysokoprężny) Automatyczna skrzynia biegów DSG |
| 9 | – | 2015: Sterownik sieci pokładowej – oświetlenie wnętrza Tylne światło przeciwmgłowe; 2016: Lampki oświetlenia wnętrza, tylne światło przeciwmgłowe |
| 10 | – | 2015: Czujnik deszczu, włącznik świateł, złącze diagnostyczne, wyjmowana lampka; 2016: Czujnik deszczu, włącznik świateł, złącze diagnostyczne |
| 17 | – | 2015: Sterownik KESSY, ryglowanie kierownicy; 2016: Blokada kierownicy KESSY |
| 19 | – | 2015: Sterownik układu ABS, ESC, włącznik wskaźnika ciśnienia w oponach, sterownik systemu czujników parkowania, włącznik trybu OFF ROAD, przycisk START-STOP; 2016: ABS, ESC, włącznik wskaźnika kontroli ciśnienia w oponach, system czujników parkowania, włącznik trybu OFF ROAD, przycisk STARTSTOP |
| 20 | – | 2015: Włącznik i sterownik poduszek powietrznych; 2016: Włącznik, poduszka powietrzna |
| 21 | – | 2015: WIV, światła tylne, przyciemniane lusterko wewnętrzne, czujnik ciśnienia, przygotowanie do montażu telefonu, przepływomierz powietrza, sterownik regulacji zasięgu i nachylenia świateł; 2016: WIV, światło tylne, przyciemniane lusterko, czujnik ciśnienia, przygotowanie do montażu telefonu, przepływomierz powietrza, regulacja zasięgu świateł i obrotu reflektorów |
| 22 | – | 2015: Tablica rozdzielcza, sterownik elektromechanicznego wspomagania kierownicy, sterownik pętli danych; 2016: Tablica rozdzielcza, elektromechaniczne wspomaganie kierownicy, magistrala danych |
| 28 | – | 2015: Pompa paliwa, wtryskiwacze; 2016: Pompa paliwa, wtryskiwacze, ogrzewanie AdBlue® |
| 35 | – | 2015: Sterownik automatycznej skrzyni biegów DSG; 2016: Automatyczna skrzynia biegów DSG |
| 36 | – | 2015: Sterownik wykrywania obecności przyczepy; 2016: Hak holowniczy |
Rocznik 2015 – zmiany w komorze silnika względem 2016
Różnica w opisie może oznaczać inną konfigurację lub sposób nazwania tego samego obwodu w instrukcji. Ustawienia trzeba potwierdzić w pojeździe.
| Pozycja | Prąd [A] | Różnice między wykazami roczników |
|---|---|---|
| F1 | – | 2015: Wolny; 2016: – |
| F2 | – | 2015: Sterownik automatycznej skrzyni biegów; 2016: Automatyczna skrzynia biegów |
| F4 | – | 2015: Sterownik układu ABS; 2016: ABS |
| F5 | – | 2015: Sterownik automatycznej skrzyni biegów; 2016: Automatyczna skrzynia biegów |
| F6 | – | 2015: Wolny; 2016: – |
| F9 | – | 2015: Wolny; 2016: – |
| F11 | – | 2015: Sterownik ogrzewania i wentylacji postojowej; 2016: Ogrzewanie postojowe i wentylacja postojowa |
| F12 | – | 2015: Sterownik magistrali danych; 2016: Magistrala danych |
| F23 | – | 2015: Pompa płynu chłodzącego, Zawór magnetyczny ograniczenia ciśnienia ładowania, zawór przełączający chłodnicy, Wysokociśnieniowa pompa paliwa; 2016: Pompa płynu chłodzącego, zawór elektromagnetyczny ograniczenia ciśnienia ładowania, zawór przełączający chłodnicy, wysokociśnieniowa pompa paliwa |
| F25 | – | 2015: Sterownik układu ABS; 2016: ABS |
| F30 | – | 2015: Zacisk Xa); 2016: zacisk X a) |
Rocznik 2017 – zmiany w kabinie względem 2016
Różnica w opisie może oznaczać inną konfigurację lub sposób nazwania tego samego obwodu w instrukcji. Ustawienia trzeba potwierdzić w pojeździe.
| Pozycja | Prąd [A] | Różnice między wykazami roczników |
|---|---|---|
| 1 | – | 2017: Ogrzewanie odpowietrzenia sprzęgła (silnik wysokoprężny) automatyczna skrzynia biegów; 2016: Ogrzewanie odpowietrzenia sprzęgła (silnik wysokoprężny) Automatyczna skrzynia biegów DSG |
| 2 | – | 2017: Zaczep holowniczy – oświetlenie po lewej stronie; 2016: Zaczep holowniczy – światło lewe |
| 3 | – | 2017: Zaczep holowniczy – gniazda elektryczne; 2016: Zaczep holowniczy – światło prawe |
| 7 | – | 2017: Numer alarmowy; 2016: Telefon |
| 8 | – | 2017: Zaczep holowniczy – oświetlenie z prawej strony; 2016: Zaczep holowniczy – połączenie w gnieździe |
| 11 | – | 2017: Reflektor przedni – strona lewa; 2016: Światła z układem doświetlania zakrętów strona lewa |
| 12 | – | 2017: Reflektor przedni – strona prawa; 2016: Światła z układem doświetlania zakrętów strona prawa |
| 13 | – | 2017: Radio; 2016: Radio, DVD |
| 14 | – | 2017: System sterowania centralnego, system sterowania silnika; 2016: Sterownik centralny, sterownik silnika |
| 16 | – | 2017: Napęd na wszystkie koła; 2016: Haldex |
| 18 | – | 2017: Gniazdo diagnostyczne, system sterowania silnika, czujnik hamowania, napęd na wszystkie koła, START-STOP; 2016: Złącze diagnostyczne, sterownik silnika, czujnik hamulca, haldex |
| 19 | – | 2017: ABS, ESC, włącznik wskaźnika kontroli ciśnienia w oponach, system czujników parkowania, OFF ROAD, START-STOP; 2016: ABS, ESC, włącznik wskaźnika kontroli ciśnienia w oponach, system czujników parkowania, włącznik trybu OFF ROAD, przycisk STARTSTOP |
| 20 | – | 2017: Poduszka powietrzna; 2016: Włącznik, poduszka powietrzna |
| 21 | – | 2017: Zmienny okres międzyobsługowy – WIV, światło cofania, przyciemniane lusterko, czujnik ciśnienia, przygotowanie do montażu telefonu, przepływomierz powietrza, regulacja zasięgu świateł i obrotu reflektorów; 2016: WIV, światło tylne, przyciemniane lusterko, czujnik ciśnienia, przygotowanie do montażu telefonu, przepływomierz powietrza, regulacja zasięgu świateł i obrotu reflektorów |
| 23 | – | 2017: Centralne ryglowanie, pokrywa bagażnika; 2016: Centralne ryglowanie i pokrywa bagażnika |
| 24 | – | 2017: Elektryczne podnośniki szyb – tył; 2016: Podnośniki szyb z tyłu |
| 27 | – | 2017: Panoramiczny dach przesuwno-uchylny, elektryczna obsługa rolety przeciwsłonecznej; 2016: Panoramiczny dach przesuwno-uchylny, elektryczna roleta przeciwsłoneczna |
| 29 | – | 2017: Elektryczne podnośniki szyb – przód, lusterka zewnętrzne (ogrzewanie, składanie, ustawianie powierzchni lustra); 2016: Podnośniki szyb z przodu |
| 30 | – | 2017: Gniazdo 12 V – przednie i tylne; 2016: Zapalniczka z przodu i z tyłu |
| 32 | – | 2017: Ogrzewane fotele przednie; 2016: Ogrzewanie foteli przednich, pokrętło regulacji ogrzewania foteli |
| 34 | – | 2017: Autoalarm, sygnał dźwiękowy rezerwy; 2016: Alarm, sygnał dźwiękowy rezerwy |
| 35 | – | 2017: Automatyczna skrzynia biegów; 2016: Automatyczna skrzynia biegów DSG |
Rocznik 2017 – zmiany w komorze silnika względem 2016
Różnica w opisie może oznaczać inną konfigurację lub sposób nazwania tego samego obwodu w instrukcji. Ustawienia trzeba potwierdzić w pojeździe.
| Pozycja | Prąd [A] | Różnice między wykazami roczników |
|---|---|---|
| F2 | – | 2017: Automatyczna skrzynia biegów, system sterowania AdBlue; 2016: Automatyczna skrzynia biegów |
| F10 | – | 2017: Układu sterowania silnika; 2016: Sterownik silnika |
| F13 | – | 2017: Układu sterowania silnika; 2016: Sterownik silnika |
| F16 | – | 2017: Prawy reflektor przedni, prawa lampa tylna; 2016: Sterownik sieci pokładowej, prawy reflektor, prawa lampa tylna |
| F18 | – | 2017: Wzmacniacz muzyki; 2016: Wzmacniacz audio DSP |
| F19 | – | 2017: Wycieraczki przednie; 2016: Przednie wycieraczki |
| F23 | – | 2017: Pompa płynu chłodzącego, zawór ograniczenia ciśnienia ładowania, zawór przełączający chłodnicy, pompa paliwa; 2016: Pompa płynu chłodzącego, zawór elektromagnetyczny ograniczenia ciśnienia ładowania, zawór przełączający chłodnicy, wysokociśnieniowa pompa paliwa |
| F26 | – | 2017: Lewy reflektor przedni, lewa lampa tylna; 2016: Sterownik sieci pokładowej, lewy reflektor, lewa lampa tylna |
| F28 | – | 2017: Ogrzewanie szyby przednie; 2016: Ogrzewanie szyby przedniej |
| F29 | – | 2017: Zasilanie bezpiecznika wewnętrznego (bezpieczniki nr 24, 27, 31, 32), fotel regulowany elektrycznie; 2016: Zasilanie wewnętrznego bezpiecznika |
| F30 | – | 2017: zacisk Xa); 2016: zacisk X a) |
Bezpiecznik zapalniczki oraz gniazd 12 V Yeti
W skrzynce kabinowej pozycja 30 odpowiada za zapalniczkę i przednie lub tylne gniazdo 12 V. W rozpisce z 2009-2011 podano 20 A. Gniazdo zasilania w bagażniku jest pod pozycją 26 (20 A w wykazach 2009-2011). W nowszych wersjach przed wymianą należy ustalić właściwy amperaż z oznaczeń konkretnego auta. Nie wolno zakładać, że wszystkie roczniki mają identyczną wkładkę.
Rozpoznanie wersji Yeti 5L
Rozmieszczenie skrzynek jest podobne w całym okresie 2009-2017, ale rocznik nie zastępuje identyfikacji silnika i wyposażenia. W 2017 roku występują m.in. dodatkowe opisy związane z AdBlue, a układ hakiem, Haldex lub DSG też może się różnić. Przykłady niezależnych schematów innych modeli: Skoda Fabia II, Skoda Octavia I oraz Skoda Roomster 5J.
FAQ – bezpieczniki Skoda Yeti
Gdzie są bezpieczniki kabiny?
Za osłoną na lewym końcu deski rozdzielczej, po otwarciu drzwi kierowcy.
Dlaczego w komorze silnika są dwa schematy?
W zależności od jednostki napędowej i wyposażenia używano dwóch układów skrzynek. Trzeba porównać fizyczną numerację z rysunkiem.
Czy można zamienić bezpiecznik 20 A na 30 A?
Nie. Stosuje się wyłącznie wartość przewidzianą dla danego obwodu. Jeśli zabezpieczenie się przepala, należy ustalić przyczynę przeciążenia lub zwarcia.
Źródła: instrukcje Skoda Yeti 5L z lat 2009 i 2010, fabryczne tabele rozmieszczenia bezpieczników i dokumentacja modernizacji modelu.
