Skoda Yeti (2017) – bezpieczniki schemat

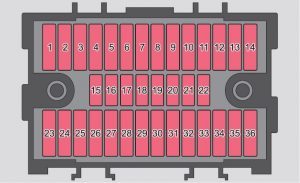

Skrzynka bezpieczników w desce rozdzielczej

Numer Odbiornik
1 Ogrzewanie odpowietrzenia sprzęgła (silnik wysokoprężny) automatyczna skrzynia biegów
2 Zaczep holowniczy – oświetlenie po lewej stronie
3 Zaczep holowniczy – gniazda elektryczne
4 Tablica rozdzielcza, dźwignia obsługowa pod kierownicą, kamera
5 Dmuchawa układu ogrzewania, wentylatory chłodnicy, klimatyzacja, climatronic
6 Wycieraczka szyby tylnej
7 Numer alarmowy
8 Zaczep holowniczy – oświetlenie z prawej strony
9 Lampki oświetlenia wnętrza, tylne światło przeciwmgłowe
10 Czujnik deszczu, włącznik świateł, złącze diagnostyczne
11 Reflektor przedni – strona lewa
12 Reflektor przedni – strona prawa
13 Radio
14 System sterowania centralnego, system sterowania silnika
15 Włącznik świateł
16 Napęd na wszystkie koła
17 Blokada kierownicy KESSY
18 Gniazdo diagnostyczne, system sterowania silnika, czujnik hamowania, napęd na wszystkie koła, START-STOP
19 ABS, ESC, włącznik wskaźnika kontroli ciśnienia w oponach, system czujników parkowania, OFF ROAD, START-STOP
20 Poduszka powietrzna
21 Zmienny okres międzyobsługowy – WIV, światło cofania, przyciemniane lusterko, czujnik ciśnienia, przygotowanie do montażu telefonu, przepływomierz powietrza, regulacja zasięgu świateł i obrotu reflektorów
22 Tablica rozdzielcza, elektromechaniczne wspomaganie kierownicy, magistrala danych
23 Centralne ryglowanie, pokrywa bagażnika
24 Elektryczne podnośniki szyb – tył
25 Ogrzewanie tylnej szyby, ogrzewanie i wentylacja postojowa
26 Gniazdo elektryczne w bagażniku
27 Panoramiczny dach przesuwno-uchylny, elektryczna obsługa rolety przeciwsłonecznej
28 Pompa paliwa, wtryskiwacze, ogrzewanie AdBlue®
29 Elektryczne podnośniki szyb – przód, lusterka zewnętrzne (ogrzewanie, składanie, ustawianie powierzchni lustra)
30 Gniazdo 12 V – przednie i tylne
31 Układ czyszczenia reflektorów
32 Ogrzewane fotele przednie
33 Ogrzewanie, klimatyzacja, climatronic, pilot zdalnego sterowania ogrzewania postojowego
34 Autoalarm, sygnał dźwiękowy rezerwy
35 Automatyczna skrzynia biegów
36 Hak holowniczy



Skrzynka bezpieczników w komorze silnika

Numer Odbiornik
F1
F2 Automatyczna skrzynia biegów, system sterowania AdBlue
F3 Moduł danych akumulatora
F4 ABS
F5 Automatyczna skrzynia biegów
F6
F7 Zasilanie elektryczne zacisku 15, rozrusznik
F8 Radio, tablica rozdzielcza, telefon
F9
F10 Układu sterowania silnika
F11 Ogrzewanie postojowe i wentylacja postojowa
F12 Magistrala danych
F13 Układu sterowania silnika
F14 Zapłon
F15 Sonda lambda, pompa paliwa, układ wstępnego żarzenia
F16 Prawy reflektor przedni, prawa lampa tylna
F17 Sygnał dźwiękowy
F18 Wzmacniacz muzyki
F19 Wycieraczki przednie
F20 Zawór regulacyjny ciśnienia paliwa, pompa wysokociśnieniowa
F21 Sonda lambda
F22 Włącznik pedału sprzęgła, włącznik pedału hamulca
F23 Pompa płynu chłodzącego, zawór ograniczenia ciśnienia ładowania, zawór przełączający chłodnicy, pompa paliwa
F24 Filtr z węglem aktywnym, zawór recyrkulacji spalin, wentylator chłodnicy
F25 ABS
F26 Lewy reflektor przedni, lewa lampa tylna
F27 Układ wstępnego żarzenia
F28 Ogrzewanie szyby przednie
F29 Zasilanie bezpiecznika wewnętrznego (bezpieczniki nr 24, 27, 31, 32), fotel regulowany elektrycznie
F30 zacisk Xa)
a) Aby w czasie rozruchu silnika nie obciążać nadmiernie akumulatora, odbiorniki elektryczne zasilane z tego zacisku są automatycznie odłączane.
