Smart City-Coupé 450 z lat 1998-2002 ma dwa główne miejsca z bezpiecznikami i przekaźnikami. Podstawowa skrzynka znajduje się pod deską rozdzielczą, a dodatkowy blok z bezpiecznikami S1-S4 i przekaźnikami P-U umieszczono pod wykładziną, pod lewym fotelem.
W instalacji występują różnice między silnikiem benzynowym M160 a wysokoprężnym OM660 0.8 CDI. Ważna zmiana nastąpiła także 16.11.1999 – dotyczy m.in. pozycji 9, 10 i 22 oraz kilku przekaźników. Dlatego w tym modelu data produkcji ma większe znaczenie niż sam rok rejestracji.
Późniejszy układ pierwszej generacji opisuje Smart City-Coupé / Fortwo 450 2002-2007. Pokrewny, ale osobny układ ma Smart Roadster 452 2003-2005, a kolejna generacja to Smart Fortwo W451 2007-2014.

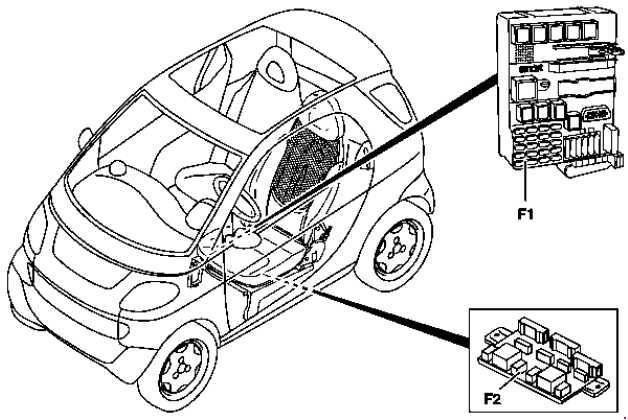

Lokalizacja skrzynek bezpieczników
W samochodzie są dwa główne punkty dostępu:
- główna skrzynka pod deską rozdzielczą,
- dodatkowy blok pod wykładziną, pod lewym fotelem.

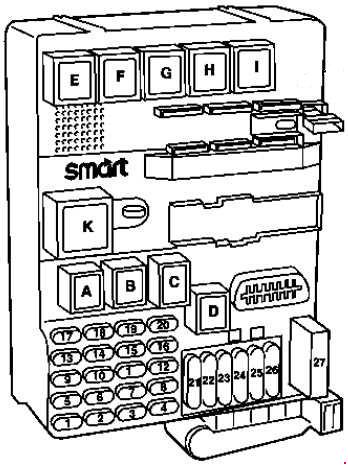

Skrzynka bezpieczników pod deską rozdzielczą
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 7,5 A | Prawe światło pozycyjne i tylne, podświetlenie zestawu wskaźników, oświetlenie tablicy rejestracyjnej. |
| 2 | 7,5 A | Lewe światło pozycyjne i tylne. |
| 3 | 15 A | Przednie światła przeciwmgielne. |
| 4 | 7,5 A | Tylne światło przeciwmgielne. |
| 5 | 7,5 A | Lewe światło mijania i regulacja zasięgu reflektorów. |
| 6 | 7,5 A | Prawe światło mijania i regulacja zasięgu reflektorów. |
| 7 | 7,5 A | Lewe światło drogowe i kontrolka świateł drogowych. |
| 8 | 7,5 A | Prawe światło drogowe. |
| 9 | 25 A | M160 benzyna – od 16.11.1999: cewka zapłonowa i rozrusznik. |
| 9 | 15 A | OM660 diesel – od 16.11.1999: rozrusznik. |
| 10 | 15 A | Od 16.11.1999: kierunkowskazy i światła STOP. |
| 11 | 15 A | Radio, nawigacja, zmieniarka CD, zestaw wskaźników, obrotomierz, światło cofania, automatyczne rozpoznawanie fotelika dziecięcego, gniazdo diagnostyczne; OM660: przełącznik dodatkowego ogrzewania PTC. |
| 12 | 15 A | Gniazdo zasilania 12 V. |
| 13 | 15 A | Tylna lampka oświetlenia wnętrza i gniazdo diagnostyczne. |
| 14 | 15 A | Radio, system nawigacji i zmieniarka CD. |
| 15 | 7,5 A | Zestaw wskaźników, moduł ZEE, centralny zamek, alarm, zdalne odblokowanie klapy bagażnika i przednia lampka oświetlenia wnętrza. |
| 16 | 15 A | Centralny zamek, konsola bezpieczeństwa, zegar, klakson, zdalne odblokowanie klapy bagażnika i oświetlenie wnętrza. |
| 17 | 15 A | Silnik tylnej wycieraczki. |
| 17 | 25 A | Cabrio: podgrzewane fotele. |
| 18 | 25 A | Podgrzewane fotele; w Cabrio także napęd dachu. |
| 19 | 25 A | Cabrio: napęd dachu. |
| 19 | 15 A | Szklany dach przesuwny. |
| 20 | 7,5 A | M160 benzyna: sterownik silnika. |
| 21 | 30 A | Ogrzewanie tylnej szyby i wentylator silnika. |
| 22 | 40 A | Od 16.11.1999: układ zmiany biegów i obwód 30 skrzynki przekaźników. |
| 22 | 15 A | Do 15.11.1999: kierunkowskazy i światła STOP. |
| 23 | 20 A | Wentylator nagrzewnicy. |
| 24 | 30 A | Elektryczne szyby – lewa i prawa. |
| 25 | 20 A | Przednia wycieraczka, pompa spryskiwacza i tylna wycieraczka. |
| 26 | 7,5 A | Sterowniki ABS, poduszki powietrznej i modułu ZEE. |
| 27 | 50 A | Układ ABS. |
Przekaźniki w skrzynce pod deską rozdzielczą
| Przekaźnik | Funkcja |
|---|---|
| A | Przekaźnik świateł przeciwmgielnych. |
| B | Do 15.11.1999: otwieranie centralnego zamka. Od 16.11.1999: zdalne otwieranie klapy bagażnika. |
| C | Do 15.11.1999: zamykanie centralnego zamka. Od 16.11.1999: przerywana praca tylnej wycieraczki. |
| D | Przekaźnik klaksonu. |
| E | Do 15.11.1999: zdalne otwieranie klapy bagażnika. Od 16.11.1999: dmuchawa ogrzewania, szyby elektryczne i odciążenie zasilania. |
| F | Przekaźnik ogrzewania tylnej szyby. |
| G | Przekaźnik wentylatora silnika. |
| H | Przekaźnik lewych kierunkowskazów. |
| I | Przekaźnik prawych kierunkowskazów. |
| K | Do 15.11.1999: dmuchawa ogrzewania, szyby elektryczne i odciążenie zasilania. Od 16.11.1999: przerywana praca przedniej wycieraczki. |
| L | Przekaźnik reflektorów. |
| M | Przekaźnik reflektorów. |

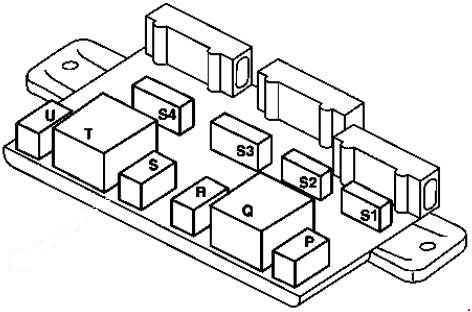

Blok bezpieczników i przekaźników pod lewym fotelem
Dodatkowy blok znajduje się pod wykładziną, pod lewym fotelem. Zawiera bezpieczniki S1-S4 oraz przekaźniki P-U związane głównie z zasilaniem silnika, pompą paliwa, zautomatyzowaną skrzynią biegów i klimatyzacją.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| S1 | 15 A | Chłodnica powietrza doładowującego i sprzęgło magnetyczne sprężarki klimatyzacji. |
| S2 | 10 A | Pompa paliwa. |
| S3 | 15 A | M160 benzyna: zawory wtryskowe i MEG. OM660 diesel: wtryskiwacze, elektryczny zawór odcinający i zawór ciśnieniowy. |
| S4 | 10 A | M160 benzyna: zawór odpowietrzania zbiornika paliwa i sonda lambda. OM660 diesel: sterowanie układem świec żarowych. |
Przekaźniki pod lewym fotelem
| Przekaźnik | Funkcja |
|---|---|
| P | Przekaźnik elektrycznej pompy paliwa. |
| Q | Przekaźnik zautomatyzowanej skrzyni biegów. |
| R | Przekaźnik główny. |
| S | Przekaźnik wentylatora chłodnicy powietrza doładowującego. |
| T | Przekaźnik rozrusznika. |
| U | Przekaźnik sprzęgła magnetycznego sprężarki klimatyzacji. |
Co zmieniło się 16.11.1999?
To jedna z ważniejszych dat dla instalacji pierwszego Smarta 450. Zmienia się między innymi przypisanie pozycji 9, 10 i 22 oraz funkcje przekaźników B, C, E i K. Dlatego przy samochodach z przełomu 1999 i 2000 roku warto sprawdzić dokładną datę produkcji przed doborem bezpiecznika lub przekaźnika.
Najczęściej sprawdzane obwody
| Urządzenie | Pozycja | Amperaż [A] |
|---|---|---|
| Gniazdo 12 V | 12 | 15 A |
| Pompa paliwa | S2 | 10 A |
| Przednia wycieraczka i spryskiwacz | 25 | 20 A |
| Tylna wycieraczka | 17 / 25 | 15 A / 20 A |
| Ogrzewanie tylnej szyby | 21 | 30 A |
| ABS | 27 | 50 A |
| Elektryczne szyby | 24 | 30 A |
| Dach Cabrio | 18 / 19 | 25 A |
