Smart Fortwo 450 2002-2007 - bezpieczniki i przekaźniki

Smart City-Coupé / Fortwo 450 z lat 2002-2007 korzysta z głównej skrzynki bezpieczników umieszczonej pod deską rozdzielczą po lewej stronie kierownicy. Ten zakres dotyczy pierwszej generacji 450 po modernizacji z 2002 roku. Od 2004 roku nazwa City-Coupé została zastąpiona nazwą Fortwo coupé, dlatego oba określenia odnoszą się tutaj do tej samej generacji.

Obsada części pozycji zależy od wersji nadwozia, wyposażenia i rynku. Różnice dotyczą między innymi Fortwo coupé, cabrio, aut z elektrycznym szklanym dachem oraz wersji kanadyjskich. Starszy wariant instalacji opisuje Smart City-Coupé 450 1998-2002, a następcę Smart Fortwo W451 2007-2014. Osobny układ ma także Smart Roadster 452 2003-2005.

Lokalizacja skrzynki bezpieczników

Główna skrzynka znajduje się po stronie kierowcy, pod deską rozdzielczą. Pozycje 1-31 oraz R1-R9 są dostępne od strony przedniej. Bezpieczniki 32-35 znajdują się po tylnej stronie tego samego zespołu.

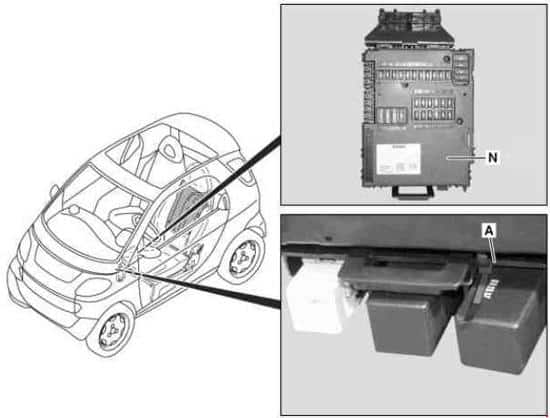

Lokalizacja głównej skrzynki bezpieczników Smart City-Coupé i Fortwo 450 2002-2007 — Główna skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy.

Bezpieczniki – przednia strona skrzynki

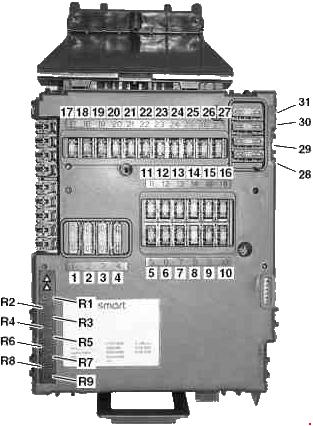

Duży schemat przedniej strony skrzynki bezpieczników Smart Fortwo 450 2002-2007 — Przednia strona skrzynki – pozycje 1-31 oraz R1-R9.

Pozycja	Amperaż [A]	Chroniony obwód / funkcja
1	25 A	Rozrusznik.
2	20 A	Wycieraczka przedniej szyby i pompa spryskiwacza.
3	20 A	Dmuchawa nagrzewnicy oraz podgrzewane siedzenia, jeśli występują.
4	30 A	Elektryczne podnośniki lewej i prawej szyby.
5	7,5 A	Światła mijania i drogowe, przednie światła przeciwmgielne, światła tylne i światło cofania.
6	7,5 A	Prawe światło pozycyjne i tylne, oświetlenie tablicy rejestracyjnej; w wersjach kanadyjskich także prawa lampa obrysowa.
7	7,5 A	Lewe światło pozycyjne i tylne oraz światło postojowe; w wersjach kanadyjskich także lewa lampa obrysowa.
8	20 A	Główny przekaźnik silnika – obwód 87/3.
9	10 A	Główny przekaźnik silnika – obwód 87/2.
10	15 A	Główny przekaźnik silnika – obwód 87/1.
11	7,5 A	Zestaw wskaźników, konsola bezpieczeństwa i złącze diagnostyczne; klakson w wersjach ze sportową kierownicą z przełącznikami.
12	15 A	Radio / CD oraz oświetlenie wnętrza.
13	15 A	Przednie światła przeciwmgielne.
14	25 A	Sterownik ESP.
15	15 A	Wentylator powietrza doładowującego oraz sprężarka klimatyzacji w wersjach z klimatyzacją Plus.
16	10 A	Elektryczna pompa paliwa.
17	15 A	Wycieraczka tylnej szyby – Fortwo coupé.
18	7,5 A	Sterownik ESP oraz sterownik systemów bezpieczeństwa biernego.
19	7,5 A	Elektryczna regulacja lusterek; w odpowiednio wyposażonych wersjach także ich podgrzewanie.
20	15 A	Radio, zestaw wskaźników, obrotomierz, złącze diagnostyczne, światło cofania i zmieniarka CD.
21	15 A	Gniazdo 12 V; zapalniczka w samochodach z pakietem dla palących.
22	7,5 A	Prawe światło mijania.
23	7,5 A	Lewe światło mijania.
24	7,5 A	Prawe światło drogowe.
25	7,5 A	Lewe światło drogowe i kontrolka świateł drogowych.
26	15 A	Światła STOP.
27	7,5 A	Sterownik elektroniki silnika MEG / sterownik silnika EDG.
28	30 A	Ogrzewanie tylnej szyby w Fortwo coupé oraz silnik wentylatora chłodzenia.
29	30 A	Miękki dach w Fortwo cabrio; od roku modelowego 2005 także elektryczny szklany dach przesuwny.
30	40 A	Sterownik elektronicznego modułu wybieraka biegów.
31	30 A	Klakson, centralny zamek i zdalne otwieranie pokrywy bagażnika.
R1	15 A	Elektryczny szklany dach przesuwny – do roku modelowego 2004.
R2	5 A	Wielofunkcyjny sterownik – wersje kanadyjskie.
R3	–	Nieużywany.
R4	–	Nieużywany.
R5	15 A	Wielofunkcyjny sterownik – wersje kanadyjskie.
R6	–	Nieużywany.
R7	–	Nieużywany.
R8	25 A	Miękki dach – Fortwo cabrio.
R9	25 A	Podgrzewane siedzenia.

Bezpieczniki – tylna strona skrzynki

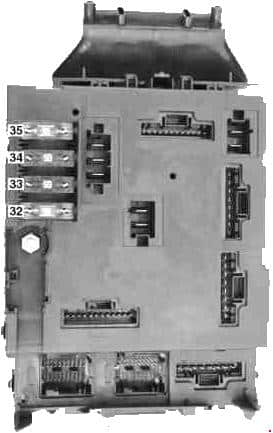

Duży schemat tylnej strony skrzynki bezpieczników Smart Fortwo 450 2002-2007 z pozycjami 32-35 — Tylna strona skrzynki – bezpieczniki 32-35.

Pozycja	Amperaż [A]	Chroniony obwód / funkcja
32	30 A	Pompa wtórnego wtrysku powietrza – układ ograniczania emisji.
33	50 A	Stacyjka.
34	50 A	Sterownik ESP N47-5.
35	30 A	Sterownik wspomagania kierownicy N68.

Przekaźniki

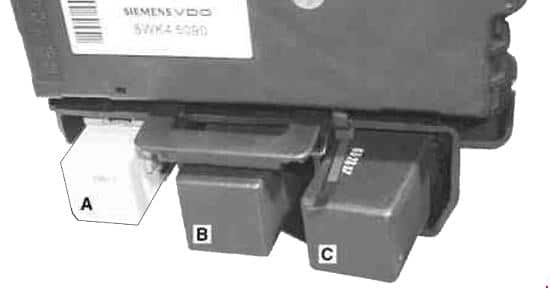

Duży schemat rozmieszczenia przekaźników A B C w Smart Fortwo 450 2002-2007 — Rozmieszczenie przekaźników A, B i C.

Pozycja	Funkcja
A	Przekaźnik przednich świateł przeciwmgielnych.
B	Sterownik lewego podgrzewanego fotela.
C	Sterownik prawego podgrzewanego fotela.

Różnice coupé, cabrio i roku modelowego 2005

W Fortwo coupé występują obwody tylnej wycieraczki i ogrzewania tylnej szyby – odpowiednio pozycje 17 i 28. W cabrio pozycje 29 i R8 są związane z napędem miękkiego dachu. Osobna zmiana dotyczy elektrycznego szklanego dachu: do roku modelowego 2004 jego obwód jest przypisany do R1, natomiast od roku modelowego 2005 pojawia się przy pozycji 29.

Wersje kanadyjskie

Samochody przeznaczone na rynek kanadyjski mogą mieć dodatkowe obwody lamp obrysowych przy pozycjach 6 i 7 oraz wielofunkcyjny sterownik przy R2 i R5. Nie należy więc zakładać, że każda skrzynka 450 ma identycznie obsadzone wszystkie pola.

Najczęściej sprawdzane obwody

Urządzenie	Pozycja	Amperaż [A]
Gniazdo 12 V / zapalniczka	21	15 A
Pompa paliwa	16	10 A
Przednia wycieraczka i spryskiwacz	2	20 A
Tylna wycieraczka – coupé	17	15 A
Ogrzewanie tylnej szyby – coupé	28	30 A
Miękki dach – cabrio	29 / R8	30 A / 25 A
ESP	14 / 34	25 A / 50 A
Wspomaganie kierownicy	35	30 A

Smart City-Coupé / Fortwo 450 (2002-2007) – bezpieczniki i przekaźniki
