Smart Roadster 452 (2003-2005) – bezpieczniki i przekaźniki

Opublikowano:  | Aktualizacja:  | Autor:

Smart Roadster 452 był produkowany w latach 2003-2005 jako klasyczny Roadster R452 oraz Roadster-Coupé C452. Obie odmiany korzystają z tego samego podstawowego zespołu bezpieczników i przekaźników pod deską rozdzielczą po stronie kierowcy, ale część obwodów zależy od wersji nadwozia i wyposażenia.

Roadster jest technicznie spokrewniony z pierwszą generacją Smarta 450, ale nie należy stosować tabel z Smart City-Coupé / Fortwo 450 2002-2007 bez porównania numeracji. Kolejna generacja Smart Fortwo W451 2007-2014 ma już inną instalację.

Lokalizacja skrzynki bezpieczników

Główny zespół bezpieczników znajduje się w kabinie, po stronie kierowcy, nisko pod deską rozdzielczą. Bezpieczniki 1-31 oraz gniazda rezerwowe są dostępne od strony przedniej. Bezpieczniki 32-35 znajdują się po tylnej stronie zespołu.

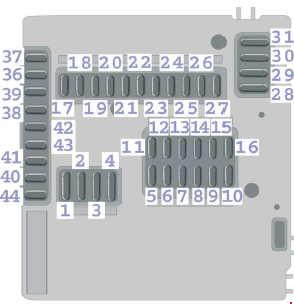

Skrzynka bezpieczników – strona przednia

Schemat przedniej strony skrzynki bezpieczników Smart Roadster 452 2003-2005
Rozmieszczenie bezpieczników na przedniej stronie zespołu w Smart Roadster 452.
PozycjaAmperaż [A]Chroniony obwód / funkcja
1 25 A Rozrusznik.
2 20 A Wycieraczki przedniej szyby i pompa spryskiwacza.
3 20 A Dmuchawa ogrzewania oraz podgrzewanie foteli.
4 30 A Elektryczne szyby – lewa i prawa.
5 7,5 A Przełącznik świateł.
6 7,5 A Prawe światło pozycyjne i prawe światło tylne.
7 7,5 A Lewe światło pozycyjne i lewe światło tylne.
8 20 A Główny przekaźnik silnika – obwód 87/3.
9 10 A Główny przekaźnik silnika – obwód 87/2.
10 15 A Główny przekaźnik silnika – obwód 87/1.
11 7,5 A Zestaw wskaźników, panel bezpieczeństwa, złącze diagnostyczne OBD oraz klakson w wersji ze sportową kierownicą z manetkami.
12 15 A Radio / CD oraz oświetlenie wnętrza.
13 15 A Przednie światła przeciwmgielne.
14 25 A Zawory układu ESP.
15 15 A Wentylator chłodnicy powietrza doładowującego oraz sprężarka klimatyzacji.
16 10 A Elektryczna pompa paliwa.
17 15 A Wycieraczka tylnej szyby – dotyczy Roadster-Coupé.
18 7,5 A Sterownik systemu poduszek powietrznych oraz ESP.
19 7,5 A Elektryczna regulacja lusterek zewnętrznych.
20 15 A Radio, CD, zestaw wskaźników, obrotomierz, OBD, światło cofania i zmieniarka CD.
21 15 A Gniazdo zasilania 12 V / zapalniczka.
22 7,5 A Prawe światło mijania.
23 7,5 A Lewe światło mijania.
24 7,5 A Prawe światło drogowe.
25 7,5 A Lewe światło drogowe / zespół świateł.
26 15 A Światła STOP.
27 7,5 A Sterownik silnika.
28 30 A Ogrzewanie tylnej szyby w Roadster-Coupé / wentylator silnika zależnie od wersji.
29 30 A Napęd miękkiego dachu.
30 40 A Zautomatyzowana skrzynia biegów / układ zmiany biegów.
31 30 A Klakson, centralny zamek i zdalne otwieranie tylnej pokrywy.
36 – Pozycja rezerwowa dla bezpiecznika 15 A.
37 15 A Pozycja rezerwowa 15 A – w dokumentacji spotykana także przy układzie szklanego dachu W450.
38 – Pozycja rezerwowa dla bezpiecznika 15 A.
39 – Pozycja rezerwowa dla bezpiecznika 15 A.
40 – Pozycja rezerwowa dla bezpiecznika 30 A.
41 – Pozycja rezerwowa dla bezpiecznika 30 A.
42 – Pozycja rezerwowa dla bezpiecznika 30 A.
43 25 A Pozycja rezerwowa w zespole bezpieczników.
44 25 A Pozycja rezerwowa / podgrzewanie foteli zależnie od wyposażenia.

Skrzynka bezpieczników – strona tylna

Schemat tylnej strony skrzynki bezpieczników Smart Roadster 452 2003-2005
Bezpieczniki dużej mocy 32-35 znajdują się po tylnej stronie zespołu.
PozycjaAmperaż [A]Chroniony obwód / funkcja
32 30 A Pompa wtórnego wtrysku powietrza – układ ograniczania emisji.
33 50 A Stacyjka.
34 50 A Sterownik ESP.
35 30 A Sterownik wspomagania kierownicy.

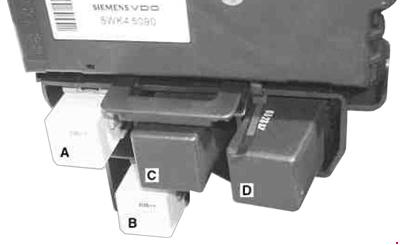

Przekaźniki

Schemat rozmieszczenia przekaźników Smart Roadster 452 2003-2005
Rama z gniazdami przekaźników A-D.
Pozycja Funkcja
A Przekaźnik układu wycieraczek.
B Przekaźnik przednich świateł przeciwmgielnych.
C Sterownik lewego podgrzewanego fotela.
D Sterownik prawego podgrzewanego fotela.

Roadster a Roadster-Coupé – różnice w obwodach

Podstawowy układ skrzynki jest wspólny dla serii 452, ale nie każde pole musi być aktywne w obu odmianach nadwozia. Roadster-Coupé ma tylną szybę, dlatego występują w nim obwody tylnej wycieraczki i ogrzewania tylnej szyby. W klasycznym Roadsterze te funkcje mogą nie być obsadzone. Różnice dotyczą także miękkiego dachu, podgrzewanych foteli i wyposażenia dodatkowego.

Najczęściej sprawdzane obwody

Urządzenie Pozycja Amperaż [A]
Gniazdo 12 V / zapalniczka 21 15 A
Pompa paliwa 16 10 A
Przednie wycieraczki i spryskiwacz 2 20 A
Radio / CD 12 i 20 15 A
Przednie światła przeciwmgielne 13 15 A
Miękki dach 29 30 A
ESP 14 / 34 25 A / 50 A
Wspomaganie kierownicy 35 30 A
