Toyota Yaris I (XP10) z lat 1999-2005 ma bezpieczniki w desce rozdzielczej i w kilku blokach w komorze silnika. Instalacja zmieniała się w czasie produkcji oraz zależała od silnika i rynku. Wartości i numery przypisane jednemu schematowi nie są automatycznie właściwe dla pozostałych wariantów.
Oddzielnie pokazujemy układ z lat 2000-2002, zmienione przypisania z lat 2003-2004 oraz inną rozpisaną wersję Yaris/Echo/Vitz XP10 (1999-2005). W każdej tabeli zachowano wszystkie opisy, amperaż i miejsca niewykorzystane ze starszych zestawień.
Gdzie są skrzynki bezpieczników Toyoty Yaris I?
Kabina: schowek z dostępem do bezpieczników znajduje się w dolnej części deski po stronie kierowcy, za pokrywą. Wyłącz zapłon, otwórz lub odchyl osłonę i odczytaj numerację na listwie. W samochodach z kierownicą po prawej stronie dostęp jest po stronie przeciwnej.
Pod maską: główna skrzynka z bezpiecznikami i przekaźnikami jest umieszczona z boku komory silnika, niedaleko akumulatora. Zdejmij plastikową pokrywę po zwolnieniu zatrzasków. W niektórych wersjach występują dodatkowe skrzynki oraz duże wkładki wysokoprądowe przy akumulatorze.
Toyota Yaris I 2000-2002 – bezpieczniki typu A, B i C
To szczegółowa numeracja wcześniejszej wersji obejmująca pozycje 1-37, z osobnym opisem dużych bezpieczników. Rysunki pokazują komorę silnika, panel przekaźników i dostęp pod deską rozdzielczą. Część zabezpieczeń służy tylko samochodom wyposażonym w odpowiedni system.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| Bezpiecznik typ A | ||
| 1 | 10 | H-LP (RH): Prawy reflektor |
| 2 | 10 | H-LP (LH): Lewy reflektor |
| 3 | 15 | MA2: Układ rozruchowy, poduszki powietrzne, wielopunktowy (sekwencyjny) wtrysk paliwa, immobilizer silnika, układ ostrzegawczy ładowania akumulatora |
| 4 | – | Brak danych |
| 5 | 15 | HORN: Sygnał dźwiękowy |
| 6 | 15 | EFI: Wielopunktowy (sekwencyjny) wtrysk paliwa |
| 7 | 15 | DOME: Zegar, radioodtwarzacz, oświetlenie kabiny, podświetlenie wskaźników, zdalne sterowanie |
| 8 | 15 | SPARE: Zapasowy |
| 9 | 30 | SPARE: Zapasowy |
| 10 | 10 | H-LP LO RH: Prawy reflektor (światła mijania), układ automatycznego włączania świateł mijania |
| 11 | 10 | HEAD (LO LH): Lewy reflektor (światła mijania), układ automatycznego włączania świateł mijania |
| 12 | 10 | GAUGE : światła cofania, układ ładowania, układ klimatyzacji, elektryczne podnoszenie szyb, podświetlenie wskaźników |
| 13 | 15 | ACC: Zegar, radioodtwarzacz, elektryczna regulacja lusterek bocznych, zapalniczka |
| 14 | 7,5 | A.C: Układ klimatyzacji |
| 15 | 25 | DEF: Ogrzewanie szyby tylnej, ogrzewanie lusterek bocznych |
| 16 | 20 | WIPER: Wycieraczki i spryskiwacze przedniej szyby, zmywacze reflektorów, wycieraczka i spryskiwacz tylnej szyby |
| 17 | 7,5 | ECU-IG: Układ ABS, elektryczny wentylator chłodnicy |
| 18 | 10 | S-HTR: Ogrzewanie siedzeń |
| 19 | 25 | D/L: Centralny zamek |
| 20 | 7,5 | ECB-B: Tylne śwwiatła przeciwmgielne, poduszki powietrzne |
| 21 | 7,5 | OBD: Układ diagnostyki pokładowej |
| 22 | 10 | TAIL: Światła pozycyjne przednie i tylne, oświetlenie tablicy rejestracyjnej, radioodtwarzacz, poziomowanie reflektorów, podświetlenia |
| 23 | 10 | HAZ: Kierunkowskazy, światła awaryjne |
| 24 | 10 | STOP: Światła hamowania, dodatkowe światło hamowania, układ ABS, blokada przełączania biegów, wielopunktowy (sekwencyjny) wtrysk paliwa |
| 25 | 10 | H-LP HI RH: Prawy reflektor (światła drogowe) |
| 26 | 10 | H-LP HI LH: Lewy reflektor (światła drogowe) |
| Bezpiecznik typ B | ||
| 27 | 50 | HTR SUB2: Układ klimatyzacji |
| 28 | 50 | HTR SUB1: Układ klimatyzacji |
| 29 | 30 | RDI: Elektryczne wentylatory chłodzące |
| 30 | 30 | 30. CL-ALT2: Układ -Toyota FreeTronic“ |
| 31 | 50 | AM1: Bezpieczniki -ACC“, GAUGE“, WIPER“, ECU-IG“, -S-HTR“ i -DEF“ |
| 32 | 30 | POWER: Elektrycznie podnoszone szyby |
| 33 | 40 | HTR: Układ klimatyzacji |
| Bezpiecznik typ C | ||
| 34 | 60 | MAIN: Bezpieczniki -EFI“, -DOME“, -HORN“, -ST“, -AM2“, -H-LP LH“, -H-LP RH“, -H-LP LH (HI)“, -H-LP RH (HI)“, -HLP LH (LO)“ i -H-LP RH (LO)“ |
| 35 | 60 | CL-ALT1: Bezpiecznik CL-ALT2 |
| 36 | 100 (120) | ALT: Bezpieczniki -RDI“, -HTR SUB1“, -HTR SUB2“, -ECU-B“, -TAIL“, -D/L“, -OBD“, -A.C“, -HTR“, -POWER“ i -STOP“ |
| 37 | 60 | ABS: Układ ABS |
W tym wariancie ACC, 15 A (pozycja 13) zasila między innymi zapalniczkę i radio, a WIPER, 20 A (pozycja 16) wycieraczki. Wartości fabryczne dla innych roczników bywają pod innymi numerami.
Toyota Yaris I 2003-2004 – benzyna i diesel
W tej rozpisce to samo gniazdo może zasilać inne urządzenie w dieslu i benzynie. Na przykład numer 1 ma przypisanie ETCS 10 A w benzynie lub FUEL HTR 25 A w dieslu. Takie odmiany pozostają w osobnych wierszach, zamiast tworzyć jedną nieprawdziwą wartość.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| Typ A | ||
| 1 (ETCS) | 10 | Silnik o zapłonie iskrowym: Wielopunktowy (sekwencyjny) wtrysk paliwa |
| 1 (FUEL HTR) | 25 | Silnik o zapłonie samoczynnym: Podgrzewanie paliwa |
| 2 (HORN) | 10 | Sygnał dźwiękowy |
| 3 (AM2) | 30 | Układ rozruchowy, poduszki powietrzne, wielopunktowy (sekwencyjny) wtrysk paliwa, immobilizer, układ ostrzegawczy braku ładowania akumulatora |
| 4 (EFI) | 15 | Silnik o zapłonie iskrowym: : Wielopunktowy (sekwencyjny) wtrysk paliwa |
| 4 (ECDI) | 30 | Silnik o zapłonie samoczynnym: wielopunktowy (sekwencyjny) wtrysk paliwa |
| 5 (H-LP MAIN) | 20 | Reflektory (układ automatycznego włączania swiateł mijania) |
| 6 (DOME) | 15 | Zegar, radioodtwarzacz, oświetlenie kabiny, podświetlenie wskaźników, bezprzewodowe zdalne sterowanie |
| 7 (H-LP RH/H-LP LO RH) | 10 | Prawy reflektor |
| 8 (H-LP LH/H-LP LO LH) | 10 | Lewy reflektor |
| 9 (ST) | 7,5 | Układ rozruchowy, automatyczna skrzynia biegów |
| 10 (GAUGE) | 10 | Światła cofania, układ ładowania, układ klimatyzacji, elektryczne sterowanie szyb, przyrządy i wskaźniki, centralny zamek, bezprzewodowe zdalne sterowanie, blokada przełączania biegów |
| 11 (ACC) | 15 | Zegar, radioodtwarzacz, elektryczna regulacja zewnętrznych lusterek wstecznych, zapalniczka |
| 12 (A.C) | 7,5 | Układ klimatyzacji |
| 13 (DEF) | 25 | Ogrzewanie szyby tylnej, ogrzewanie zewnętrznych lusterek wstecznych |
| 14 (WIPER) | 20 | Wycieraczki i spryskiwacze przedniej szyby, wycieraczka i spryskiwacz tylnej szyby |
| 15 (ECU-IG) | 7,5 | Układ ABS, elektryczny wentylator chłodnicy, poduszki powietrzne |
| 16 (P S-HTR) | 10 | Podgrzewanie siedzenia pasażera |
| 17 (D/L) | 25 | Centralny zamek |
| 18 (ECU-B) | 7,5 | Tylne światło przeciwmgielne |
| 19 (OBD) | 7,5 | Układ diagnostyki pokładowej |
| 20 (D S-HTR) | 10 | Podgrzewanie siedzenia kierowcy |
| 21 (TAIL) | 7,5 | Światła pozycyjne przednie i tylne, oświetlenie tablicy rejestracyjnej, radioodtwarzacz, poziomowanie reflektorów, podświetlenia |
| 22 (FOG) | 15 | Przednie światła przeciwmgielne |
| 23 (HAZ) | 10 | Kierunkowskazy, światła awaryjne |
| 24 (STOP) | 10 | Światła hamowania, dodatkowe światło hamowania, układ ABS, blokada przełączania biegów, wielopunktowy (sekwencyjny) wtrysk paliwa |
| 25 (ECD2) | 15 | Silnik o zapłonie samoczynnym: : Układ sterowania silnika |
| 26 (IG2) | 15 | Układ zapłonowy, wielopunktowy (sekwencyjny) wtrysk paliwa, automatyczna skrzynia biegów |
| 27 (I/UP) | 10 | Układ sterowania silnika |
| 28 (EFI NO.2) | 10 | Układ sterowania silnika |
| 29 (H-LP HI RH) | 10 | Prawy reflektor (światła drogowe) |
| 30 (H-LP HI LH) | 10 | Lewy reflektor (światła drogowe) |
| Typ B | ||
| 31 (ABS) | 60 | Układ ABS |
| 32 (ALT) | 120 | Bezpieczniki -RDI-, -HTR SUB1-, -HTR SUB2-, -ECU-B-, -TAIL-, -D/L-, -OBD-, -A.C-, -HTR-, -POWER- i -STOP- |
| 33 (HTR SUB2) | 30 | Układ klimatyzacji |
| 34 (RDI) | 30 | Elektryczny wentylator chłodnicy |
| 35 (EMPS) | 50 | Wspomaganie w układzie kierowniczym |
| 36 (HTR SUB1) | 30 | Układ klimatyzacji |
| 37 (AMT) | 50 | Mechaniczna skrzynia biegów z funkcją automatycznego przełączania biegów |
| 38 (AM1) | 50 | Bezpieczniki -ACC-, -GAUGE-, -WIPER-, -ECU-IG-, -P S-HTR- i -DEF- |
| 39 (POWER) | 30 | Elektryczne sterowanie szyb |
| 40 (HTR) | 40 | Układ klimatyzacji |
W tej konfiguracji bezpiecznik ACC, 15 A występuje w pozycji 11, a WIPER, 20 A w pozycji 14. Nie należy korzystać z numeracji 2000-2002, jeśli schemat nie pasuje do rozmieszczenia w samochodzie.
Toyota Yaris / Echo / Vitz XP10 – osobny układ gniazd i przekaźników
Dla części wariantów rodzinnej instalacji XP10 stosowano również poniższy układ: główną skrzynkę silnika, panel pomocniczy i skrzynkę wnętrza. Każdy schemat znajduje się bezpośrednio nad odpowiadającą mu tabelą.

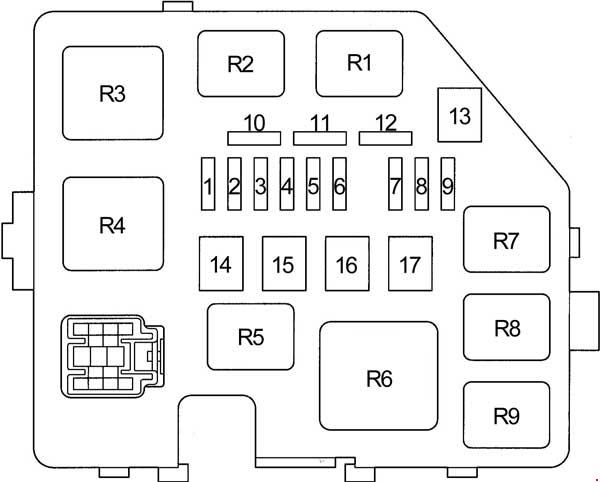

Skrzynka bezpieczników i przekaźników komory silnika
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 (DOME) | 15 | Zegar, miernik kombinacji, podwójna blokada, reflektor, światło wewnętrzne, sygnalizator świetlny, wyświetlacz wielomonitorowy, radio i odtwarzacz, bezprzewodowa kontrola zamka drzwi |
| 2 (EFI) | 15 | ECT, sterowanie silnikiem, system immobilizera silnika |
| 3 (HORN) | 15 | Klakson |
| 4 (AM2) | 15 | Ładowanie, miernik kombinacji, ECT, sterowanie silnikiem, wieloekranowy, SRS, uruchamianie i zapalanie |
| 5 (ST) | 30 | Uruchomienie i zapłon |
| 6 (-) | – | Nieużywane |
| 7 (H−LP LH or H−LP LO LH) | 10 | Lewe światło główne, regulacja poziomu świateł przednich (z włączonym światłem do jazdy dziennej) |
| 8 (H−LP RH or H−LP LO RH) | 10 | Prawe światło główne, sterowanie poziomem świateł przednich (z włączonym światłem do jazdy dziennej) |
| 9 (P/POINT) | 15 | Wyjście zasilania |
| 10 (-) | – | Zapasowe |
| 11 (-) | – | Zapasowe |
| 12 (-) | – | Zapasowe |
| 13 (-) | – | – |
| 14 (-) | – | Nieużywane |
| 15 (RDI) | 30 | Chłodnica Wentylator i kondensator Wentylator |
| 16 (HTR SUB1) | 50 | Nagrzewnica PTC |
| 17 (-) | – | Nieużywane |
| Przekaźnik | ||
| R1 | – | Elektryczny wentylator chłodzący |
| R2 | – | Elektryczny wentylator chłodzący |
| R3 | – | Rozrusznik |
| R4 | – | Nieużywane |
| R5 | – | Wyjście zasilania |
| R6 | – | Nagrzewnica PTC |
| R7 | – | EFI |
| R8 | – | Sprzęgło magnetyczne (A/C) |
| R9 | – | Klakson |

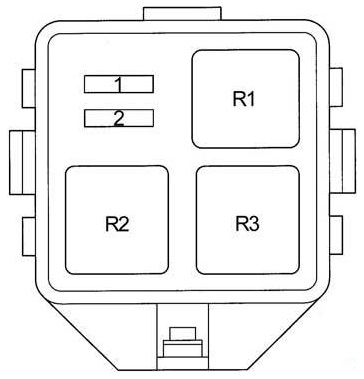

Dodatkowa skrzynka w komorze silnika
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 (H-LP HI RH) | 10 | Światło główne (z lampą do jazdy dziennej) |
| 2 (H-LP HI LH) | 10 | Miernik kombinowany, reflektor (z lampą do jazdy dziennej) |
| Przekaźnik | ||
| R1 | – | Światła główne |
| R2 | – | Ściemniacz (DIM) |
| R3 | – | Nieużywane |

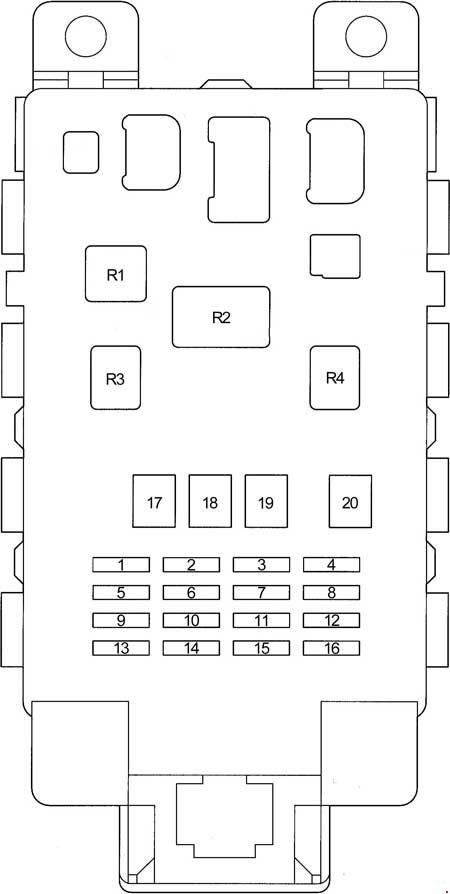

Skrzynka bezpieczników w kabinie
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 (GAUGE) | 10 | ABS, klimatyzacja, oświetlenie tylne, ładowanie, licznik kombinacji, kontrola zamka drzwi, podwójna blokada, ECT, sterowanie silnikiem, reflektor (w/ światło dzienne), sygnalizator świetlny, sygnalizator świetlny, dach księżycowy, szyba elektryczna, blokada zmiany biegów, sygnalizator skrętu i ostrzegawczy sygnalizator niebezpieczeństwa, ogrzewacz dwudrożny, kontrola zamka bezprzewodowego drzwi |
| 2 (DEF RLY) | 10 | Odmgławiacz tylnego okna i grzałka lustrzana |
| 2 (DEF) | 20 | Odmgławiacz tylnego okna i grzałka lustrzana |
| 3 (D/L) | 25 | Podwójne ryglowanie, sterowanie zamkiem bezprzewodowym |
| 4 (TAIL) | 7.5 | Przednie światło przeciwmgielne, światło główne, regulacja poziomu świateł przednich, sygnalizator świetlny, tylne światło przeciwmgielne, światło szyby i oświetlenie |
| 5 (-) | – | Nieużywane |
| 6 (WIPER) | 20 | Przednia wycieraczka i spryskiwacz, tylna wycieraczka i spryskiwacz, sterowanie zamkiem drzwi |
| 7 (ECU−B) | 7.5 | Światło główne, tylne światło przeciwmgielne |
| 8 (FOG) | 15 | Przednie światło przeciwmgielne |
| 9 (ACC) | 15 | Zapalniczka do papierosów, zegar, licznik kombinacji, sygnalizator światła, Multi Display, gniazdo zasilania, radio i odtwarzacz, lusterko zdalnego sterowania |
| 10 (ECU−IG) | 7.5 | ABS, Światło wewnętrzne, Multi Display, Ogrzewanie PTC, Wentylator i wentylator skraplacza, SRS, Ogrzewanie dwukierunkowe |
| 11 (OBD) | 7.5 | Pokładowy system diagnostyczny |
| 12 (HAZ) | 10 | Światła kierunkowskazów i światła awaryjne |
| 13 (A.C) | 7.5 | Klimatyzator, ogrzewanie dwukierunkowe |
| 14 (S-HTR) | 10 | Podgrzewacz siedzisk |
| 15 (-) | – | Nieużywane |
| 16 (STOP) | 10 | ECT, sterowanie silnikiem, blokada zmiany biegów, światło stopu |
| 17 (AM1) | 50 | "ACC", "GAUGE", "DEF" ("DEF RLY",), "S-HTR", "WIPER" i "ECU-IG |
| 18 (POWER) | 30 | Szyberdach, okno elektryczne |
| 19 (HTR) | 40 | Klimatyzator, ogrzewanie dwukierunkowe |
| 20 (DEF) | 30 | Odmgławiacz tylnego okna i grzałka lustrzana |
| Przekaźnik | ||
| R1 | – | Nagrzewnica |
| R2 | – | Światła |
| R3 | – | Moc |
| R4 | – | Przekaźnik otwarcia obwodu (C/OPN) |
Jak dobrać schemat i sprawdzić awarię?
Przed wymianą sprawdź rok modelowy, silnik benzynowy lub diesel, układ gniazd oraz oznaczenia na pokrywie skrzynki. Jeśli są inne niż na ilustracji, należy korzystać z instrukcji konkretnego egzemplarza. Nigdy nie zastępuj bezpiecznika wkładką o wyższym amperażu.
Zapalniczka: w opisanych układach 2000-2002 i 2003-2004 sprawdź odpowiednio ACC 13 i ACC 11. Wycieraczki: odpowiednio WIPER 16 i WIPER 14. Jeżeli bezpiecznik od razu się przepala, trzeba sprawdzić przewody i odbiornik.
Nie należy korzystać z tego rozpisania do Toyoty Yaris II (2005-2012). Osobne zestawienia mają również Toyota Yaris Verso oraz Toyota Corolla (1995-2002).
FAQ – Toyota Yaris I
Czy schemat 2000 pasuje do modelu z 2004 roku?
Nie w każdej wersji. Zmieniały się numery gniazd i przypisania obwodów, a część wyposażenia była opcjonalna. Porównaj widok skrzynki i rocznik.
Gdzie szukać bezpiecznika zapalniczki?
W skrzynce kabinowej, pod oznaczeniem ACC. Numer może różnić się między instalacjami.
Czy pusty bezpiecznik trzeba uzupełnić?
Nie, niektóre pozycje są przewidziane dla wyposażenia, którego samochód nie posiada.
Źródła: dokumentacja Toyota Yaris pierwszej generacji XP10 oraz zestawienia fabryczne dla wersji 2000-2002, 2003-2004 i rynku Echo/Vitz. Obsada może zależeć od daty produkcji, wyposażenia i wersji silnika.
