Volkswagen Caddy III (Typ 2K) z lat 2005-2008 ma trzy podstawowe zespoły zabezpieczeń instalacji: bezpieczniki dużej mocy SA w komorze silnika, skrzynkę E-box SB obok akumulatora oraz panel SC pod lewą częścią deski rozdzielczej.
Ten wpis dotyczy instalacji wprowadzonej od maja 2005 roku. W dokumentacji serwisowej występują kolejne zmiany wyposażenia i obsady bezpieczników m.in. od listopada 2006, maja/listopada 2007 oraz maja 2008, dlatego przy pozycjach zależnych od daty produkcji podano odpowiednie uwagi. Dla wcześniejszej wersji zobacz Caddy 10.2003-04.2005, a dla późniejszej konfiguracji Caddy 2008-2010.
Gdzie znajdują się bezpieczniki w Volkswagenie Caddy III 2K?
Uchwyt SA i skrzynka SB znajdują się po lewej stronie komory silnika, w rejonie akumulatora i skrzynki elektroniki. Panel SC jest zamontowany pod lewą częścią tablicy rozdzielczej. Przed szukaniem konkretnego bezpiecznika warto sprawdzić datę produkcji auta, ponieważ w tej generacji występowało kilka zmian instalacji w trakcie produkcji.
Najczęściej szukane bezpieczniki Caddy 2005-2008
| Obwód | Pozycja | Wartość / uwagi |
|---|---|---|
| Zapalniczka | SC47 | 25 A |
| Gniazdo 12 V | SC42 | 15 lub 30 A zależnie od wyposażenia |
| Radio / nawigacja | SB8 | 15 A |
| Wycieraczki przedniej szyby | SB19 | 30 A |
| Wycieraczka tylnej szyby | SC29 | 15 A |
| ABS | SB4 i dalsze obwody ABS | obsada zależy od wariantu instalacji |
Ważne: pełne tabele poniżej obejmują także warianty wyposażenia, kody silników oraz zmiany w trakcie produkcji. Nie należy dobierać bezpiecznika wyłącznie po nazwie odbiornika bez sprawdzenia daty produkcji i właściwej sekcji.

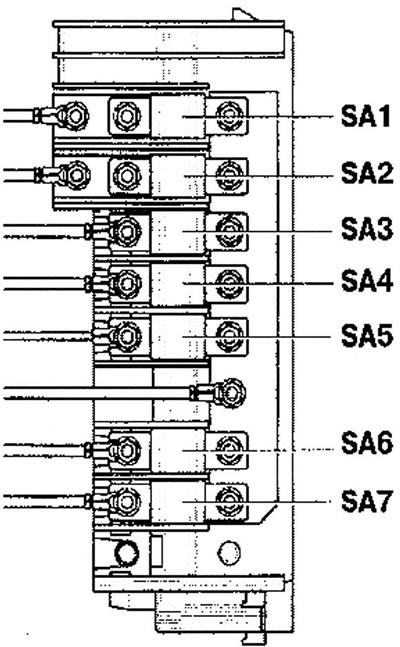

Bezpieczniki dużej mocy SA w komorze silnika
Uchwyt SA rozdziela główne zasilanie m.in. alternatora, wspomagania kierownicy, wentylatorów chłodnicy oraz wybranych obwodów panelu SC.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 150 | Alternator -C- 90A / 110A |
| 1 | 200 | Alternator -C- 140A |
| 2 | 80 | Moduł sterujący wspomagania układu kierowniczego -J500- Elektromechaniczny silnik wspomagania kierownicy -V187- |
| 3 | 50 | Jednostka sterująca wentylatora grzejnikowego -J293- Wentylator grzejnikowy -V7- Wentylator prawy do czynnika chłodzącego -V35- Wyłącznik termiczny wentylatora grzejnika -F18- Wentylator grzejnikowy -V7- |
| 3 | 80 | Sterownik wentylatora grzejnikowego -J293-1) |
| 4 | 502) 803) |
Pokładowa jednostka sterująca zasilaniem -J519-2) X-stykowy przekaźnik nadmiarowy -J59-2) Bezpiecznik 7 na uchwycie bezpiecznika -SC7- Bezpiecznik 8 na uchwycie bezpiecznika -SC8- Bezpiecznik 28 na uchwycie bezpiecznika -SC28- do -SC33- |
| 5 | 100 | Nieużywane (od maja 2005 r. do listopada 2006 r.) Bezpieczniki na uchwycie bezpiecznikowym C -SC- (od listopada 2006 r.) Bezpiecznik 20 na uchwycie bezpiecznika -SC20- do -SC24- Bezpiecznik 42 na uchwycie bezpiecznika -SC42- do -SC52- (do kwietnia 2009 r.) Bezpiecznik 42 na uchwycie bezpiecznika -SC42- do -SC53- (od maja 2009) |
| 6 | 100 | Bezpieczniki na uchwycie bezpiecznikowym C -SC- (od maja 2005 r. do listopada 2006 r.) Bezpiecznik 20 na uchwycie bezpiecznika -SC20- do -SC24- Bezpiecznik 42 na uchwycie bezpiecznika -SC42- do -SC52- Nieużywane (od listopada 2006 r.) Przekaźnik wysokiej mocy cieplnej -J360- (od września 2007) Pomocniczy element nagrzewnicy powietrza -Z35- |
| 66) | 50 | Przekaźnik o niskiej mocy cieplnej -J359-4) Pomocniczy element nagrzewnicy powietrza -Z35- |
| 7 | 50 | Bezpieczniki na uchwycie bezpiecznika C -SC- Bezpiecznik 39 na uchwycie bezpiecznika -SC39- do -SC41-5) |
| 76) | 100 | Przekaźnik o wysokiej mocy cieplnej -J360-5) Pomocniczy element nagrzewnicy powietrza -Z35- |

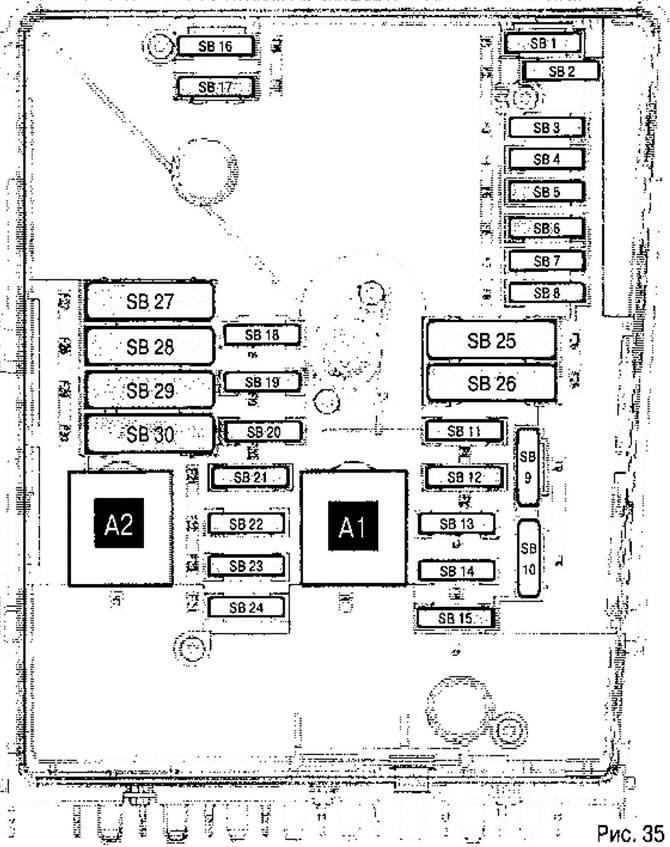

Skrzynka E-box SB w komorze silnika
Skrzynka SB znajduje się w komorze silnika po lewej stronie. W tym okresie obsada zmieniała się wraz z wyposażeniem i kolejnymi zmianami produkcyjnymi, dlatego zachowano pełną tabelę wraz z oznaczeniami sterowników i kodami silników.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Nieużywane |
| 2 | 15 51) |
Moduł sterujący elektroniki kolumny kierownicy -J527- Nieużywane (od maja 2008 r.) |
| 3 | 5 | Pokładowa jednostka sterująca zasilaniem -J519- |
| 4 | 30 | Moduł sterujący ABS -J104- |
| 5 | 15 | Mechatronika dla przekładni z podwójnym sprzęgłem -J743- |
| 6 | 5 | Jednostka sterująca we wkładce deski rozdzielczej -J285- Moduł sterujący elektroniką kolumny kierownicy -J527- (od maja 2008 r.) |
| 7 | 40 | Nieużywane (do maja 2008 r.) Zacisk 15 przekaźnik zasilania napięciowego 2 -J681- (od maja 2008) |
| 8 | 15 | Moduł sterujący z wyświetlaczem dla radia i systemu nawigacji -J503- Radio -R- |
| 9 | 10 51) |
Moduł sterujący elektroniką obsługi telefonii komórkowej -J412- |
| 10 | 10 | Motronic current supply relay -J271- (BUD, BSX) Termin. 30 przekaźnik napięcia zasilania -J317- (BDJ, BST, BLS, BSU, BJB, BCA, BMM) Motronic control module -J220- (BCA) Moduł sterujący silnika -J623- (BSX, BUD) |
| 11 | 20 | Pomocniczy zespół sterujący nagrzewnicą -J364- |
| 12 | 5 | Interfejs diagnostyczny magistrali danych -J533- |
| 13 | 25 151) |
Moduł sterujący silnika -J623- (BSX, BUD) Moduł sterowania Simos -J361- (BGU, BSE, BSF) |
| 13 | 30 | Moduł sterujący systemem bezpośredniego wtrysku oleju napędowego -J248- (BDJ, BLS, BJB, BST, BSU, BMM) Motronic control module -J220- (BCA) |
| 14 | 20 | Cewka zapłonowa 1 ze stopniem wyjściowym -N70- (BCA, BSX, BUD) Cewka zapłonowa 2 ze stopniem wyjściowym -N127- (BCA, BSX, BUD) Cewka zapłonowa 3 ze stopniem wyjściowym -N291- (BCA, BSX, BUD) Cewka zapłonowa 4 ze stopniem wyjściowym -N292- (BCA, BSX, BUD) Transformator zapłonowy -N152- (BGU, BSE, BSF, BSX) |
| 15 | 5 | Przekaźnik pompy paliwa -J17- (BDJ, BST, BLS, BSU, BJB, BMM) Przekaźnik świecy żarowej -J52- (BDJ, BST) Automatyczny moduł kontroli okresu świecenia -J179- (BLS, BSU, BJB, BMM) |
| 15 | 10 | Przekaźnik wyłączający pompę paliwa -J333- (BSX) Wtryskiwacz cylindra 1 -N30- (BUD) Wtryskiwacz butli 2 -N31- (BUD) Wtryskiwacz butli 3 -N32- (BUD) Wtryskiwacz cylindra 4 -N33- (BUD) Wtryskiwacz gazowy 1 -N366- (BSX) Wtryskiwacz gazowy 2 -N367- (BSX) Wtryskiwacz gazowy 3 -N368- (BSX) Wtryskiwacz gazowy 4 -N369- (BSX) |
| 16 | 30 | Moduł sterujący ABS -J104- |
| 17 | 20 | Pokładowa jednostka sterująca zasilaniem -J519- Przekaźnik sygnału dźwiękowego -J413- Klakson dźwiękowy -H2- Klakson basowy -H7- |
| 18 | 30 | Specjalna jednostka sterująca pojazdu -J608- |
| 19 | 30 | Silnik wycieraczek szyby przedniej -V- |
| 20 | 40 | Świeca żarowa 3 -Q12- (BDJ, BST) Świeca żarowa 4 -Q13- (BDJ, BST) |
| 21 | 10 | Nagrzewnica sondy lambda -Z19- (BLS, BMM) |
| 21 | 15 | Nagrzewnica z sondą lambda -Z19- (BGU, BSE, BSF, BCA, BSX, BUD) Nagrzewnica sondy lambda 1 po katalizatorze -Z29- (BGU, BSE, BSF, BCA, BSX, BUD) |
| 22 | 5 | Wyłącznik pedału hamulca -F47- (do maja 2006 r.) Nadajnik pozycji sprzęgła -G476- |
| 23 | 5 | Przekaźnik wtórnej pompy powietrza -J299- (BGU, BSE) Zawór recyrkulacji spalin -N18- (BDJ, BST) |
| 23 | 10 | Zawór recyrkulacji spalin -N18- (BJB, BSU) Zawór elektromagnetyczny regulacji ciśnienia ładowania -N75- (BJB, BLS, BSU, BMM) Zawór przełączający chłodnicę z recyrkulacją spalin -N345- (BJB, BLS, BSU, BMM) Zawór odcinający zbiornik 1 -N361- (BSX) Zawór odcinający zbiornik 2 -N362- (BSX) Zawór odcinający zbiornik 3 -N363- (BSX) Zawór wysokiego ciśnienia do pracy na gazie -N372- (BSX) Zawór odcinający zbiornik 4 -N429- (BSX) |
| 24 | 10 | Zawór recyrkulacji spalin -N18- (BCA) Wtryskiwacz cylindra 1 -N30- (BSX) Wtryskiwacz cylindra 2 -N31- (BSX) Wtryskiwacz cylindra 3 -N32- (BSX) Wtryskiwacz cylindra 4 -N33- (BSX) Elektrozawór elektromagnetyczny filtra z węglem aktywowanym 1 -N80- (BCA, BGU, BSE, BSF, BUD) Zawór zmiennoobrotowy kolektora dolotowego -N156- (BGU, BSE, BSF) Silnik klapy kolektora dolotowego -V157- (BDJ, BST) Jednostka sterująca wentylatora grzejnikowego -J293- Rezystor ochronny -N235- |
| 25 | 40 | Pokładowa jednostka sterująca zasilaniem -J519- , prawe światło główne |
| 26 | 40 | Wbudowany moduł sterujący zasilaniem -J519- , lewe światło główne |
| 27 | 40 | Przekaźnik wtórnej pompy powietrza -J299- (BGU, BSE) Silnik pompy powietrza wtórnego -V101- Świeca żarowa 1 -Q10- (BDJ, BST) Świeca żarowa 2 -Q11- (BDJ, BST) |
| 27 | 50 | Automatyczny moduł kontroli okresu świecenia -J179- (BJB, BLS, BSU, BMM) Świeca żarowa 1 -Q10- Świeca żarowa 2 -Q11- Świeca żarowa 3 -Q12- Świeca żarowa 4 -Q13- |
| 28 | 40 | Zacisk 15 Przekaźnik napięcia zasilania 2 -J681- |
| 29 | 30 | Sterownik drzwi kierowcy -J386- (tylko modele z elektrycznymi regulatorami okien) Jednostka sterująca drzwiami wejściowymi dla pasażerów -J387- (tylko modele z elektrycznymi regulatorami okien) |
| 30 | 30 | Bezpieczniki na uchwycie bezpieczników C -SC- (pojazdy specjalnego przeznaczenia) Bezpiecznik 18 na uchwycie bezpiecznika -SC18- Bezpiecznik 19 na uchwycie bezpiecznika -SC19- Bezpiecznik 36 na uchwycie bezpiecznika -SC36- Bezpiecznik 53 na uchwycie bezpiecznika -SC53- do -SC56- |
| 30 | 50 | Przekaźnik o niskiej mocy cieplnej -J358- (od września 2007 r.) Pomocniczy element nagrzewnicy powietrza -Z35- |

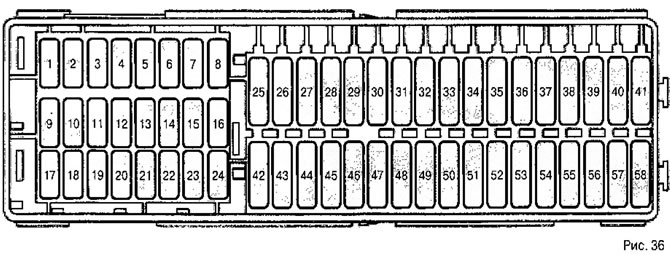

Bezpieczniki SC w kabinie – maj 2005-maj 2007
Panel SC znajduje się pod lewą częścią deski rozdzielczej. Poniższa konfiguracja dotyczy pierwszej odmiany panelu stosowanej po zmianie instalacji w maju 2005 roku.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – 10 |
Nieużywane (stosowane do maja 2006 r.) złącze 10-pinowe -T10c- (od listopada 2006 r.; tylko dla modeli z interfejsem elektrycznym) |
| 1 | 10 151) |
dwukierunkowy przełącznik radiowy -E72- (dotyczy tylko pojazdów specjalnych) Silnik nadal pracuje bez przycisku -E489- (dotyczy tylko pojazdów specjalnych) Specjalna jednostka sterująca pojazdu -J608- (do listopada 2006 r.; dotyczy tylko pojazdów specjalnych) 4-stykowe złącze -T4g- (dotyczy tylko pojazdów specjalnych) |
| 2 | 5 | Przekaźnik pompy paliwa -J17- (BCA, BGU, BSE, BSF, BUD, BSX) Zacisk 15 przekaźnika napięcia zasilania -J329- (BGU, BSE, BSF, BUD, BSX) Interfejs diagnostyczny magistrali danych -J533- Jednostka sterująca silnikiem -J623- |
| 3 | 5 | Regulator zakresu regulacji reflektorów -E102- Silnik sterujący zasięgiem lewego reflektora -V48- Silnik sterujący zakresem prawego reflektora -V49- Przełącznik systemu kontroli trakcji -E132- (od listopada 2006 r.) Przycisk TCS i ESP -E256- (od listopada 2006 r.) Dźwignia zmiany biegów -E313- (od listopada 2006; tylko modele z przekładnią bezpośrednią) Wyłącznik świateł hamowania -F- (od listopada 2006 r.) Jednostka sterująca ABS -J104- (od listopada 2006 r.) Jednostka sterująca detektora przyczepy -J345- (od listopada 2006 r.) Wspomaganie układu kierowniczego -J500- (od listopada 2006 r.; tylko modele z wspomaganiem układu kierowniczego) Czujniki dźwigni zmiany biegów -J587- (od listopada 2006; tylko modele z bezpośrednią skrzynią biegów) Mechatronika dla przekładni z podwójnym sprzęgłem -J743- (od listopada 2006 r.; tylko modele z bezpośrednią skrzynią biegów) |
| 4 | 5 | Sterownik elektroniki sterującej elektroniką telefonu komórkowego -J412- (tylko modele z telefonem) |
| 5 | 15 | Masomierze powietrza -G70- (BLS, BSU, BJB, BDJ, BST) Element grzejny do odpowietrznika skrzyni korbowej -N79- (BCA, BGU, BSE, BSF, BUD, BLS, BSU, BJB) Przełącznik świateł cofania -F4- (od listopada 2006 r.) Pomocniczy przekaźnik pracy grzałki -J485- (od listopada 2006 r.; tylko modele z pomocniczą grzałką chłodziwa) 16-stykowe złącze -T16- (od listopada 2006 r.; złącze do autodiagnostyki) |
| 5 | 10 | Element grzejny do odpowietrznika skrzyni korbowej -N79- (BSX) Zawór elektromagnetyczny 1 -N80- (BSX) 16-stykowe złącze -T16- (od listopada 2006 r.; złącze do autodiagnostyki) Przełącznik świateł cofania -F4- (od listopada 2006 r.) Pomocniczy przekaźnik pracy grzałki -J485- (od listopada 2006 r.; tylko modele z pomocniczą grzałką chłodziwa) |
| 6 | 5 | Jednostka sterująca poduszką powietrzną -J234- Światło ostrzegawcze wyłączone z poduszki powietrznej po stronie pasażera -K145- |
| 7 | 5 | Wyłącznik ogrzewania/wyjścia grzewczego -E16- (tylko modele z ogrzewaniem siedzenia i bez centralnego zamka) Sterownik systemu klimatyzacji -J301- (tylko modele z ogrzewaniem fotela i bez centralnego zamka) Nieużywane (od listopada 2006 r.) |
| 8 | 5 | Lewy element spryskiwacza strumieniowego -Z20- (tylko modele bez zamka centralnego) prawy element spryskiwacza strumieniowego -Z21- (tylko modele bez zamka centralnego) Nieużywane (od listopada 2006 r.) |
| 9 | 10 | Wspomaganie układu kierowniczego -J500- (tylko modele z wspomaganiem układu kierowniczego) Nieużywane (od listopada 2006 r.) |
| 10 | 10 | Przełącznik świateł cofania -F4- Pomocniczy przekaźnik pracy grzałki -J485- (tylko modele z pomocniczą grzałką cieczy chłodzącej) złącze 16-pinowe -T16- (połączenie z autodiagnostyką) Nieużywane (od listopada 2006 r.) |
| 11 | – | Nieużywane (stosowane do maja 2006 r.) |
| 11 | 10 | 2-stykowe złącze -T2ab- (dotyczy tylko pojazdów specjalnych, stosowane od czerwca 2006 r.) |
| 12 | – | Nieużywane (stosowane do maja 2006 r.) |
| 12 | 5 | Wewnętrzny wyłącznik światła (taxi) -E115- (tylko taksówki) Przełącznik znaków taksówek -E138- (tylko taksówki) Przycisk systemu głośnomówiącego -E487- (tylko taksówki) Taksometr -G41- (tylko taksówki) |
| 12 | 10 | 2-pinowe złącze -T2ac- (dotyczy tylko pojazdów specjalnych) 28-pinowe złącze -T28a- (dotyczy tylko pojazdów specjalnych) |
| 13 | 5 | Jednostka sterująca detektora przyczepy -J345- (tylko modele z obsługą przyczepy i bez centralnego zamka) Nieużywane (od listopada 2006 r.) |
| 14 | 5 | Przełącznik systemu sterowania trakcją -E132- Przycisk TCS i ESP -E256- Jednostka sterująca ABS -J104- Wyłącznik świateł hamowania -F- (stosowany od czerwca 2006 r.) Nieużywane (od listopada 2006 r.) |
| 15 | 5 | Dźwignia zmiany biegów -E313- (tylko modele z przekładnią bezpośrednią) Czujniki dźwigni zmiany biegów -J587- (tylko modele z bezpośrednią skrzynią biegów) Mechatronika dla przekładni z podwójnym sprzęgłem -J743- (tylko modele z przekładnią z bezpośrednim przełożeniem) Nieużywane (od listopada 2006 r.) |
| 16 | 5 | Przełącznik wyjścia grzałki/ciepła -E16- (tylko modele bez systemu klimatyzacji) Nadajnik wysokociśnieniowy -G65- (tylko modele z systemem klimatyzacji) Nadawca poziomu oleju i temperatury oleju -G266- (tylko dla modeli z elastycznym wyświetlaczem interwałów serwisowych) Jednostka sterująca we wkładce deski rozdzielczej -J285- |
| 17 | 7.5 | Lampa tylna lewa i tylna żarówka przeciwmgielna -M41- (modele bez centralnego zamka) Tylny wyłącznik światła przeciwmgielnego -F216- (tylko modele z obsługą przyczepy i bez centralnego zamka) |
| 18 | 5 | Nieużywane (stosowane do maja 2006 r.) Pilot zdalnego sterowania taksówką, jednostka sterująca -J601- (tylko taksówki, stosowane od czerwca 2006 r.) złącze 10-pinowe -T10c- (tylko dla modeli z interfejsem elektrycznym) (od listopada 2006) |
| 19 | 5 | Nieużywane (stosowane do maja 2006 r.) złącze 10-pinowe -T10c- (tylko dla modeli bez interfejsu elektrycznego, stosowane od czerwca 2006 r.) |
| 19 | 10 | Taksometr -G41- (tylko taksówki, obowiązuje od czerwca 2006 r.) Radiotelefon dwukierunkowy -R8- (tylko taksówki, stosowane od czerwca 2006 r.) |
| 20 | 5 | Automatyczna jednostka sterująca przekładnią -J217- |
| 20 | 10 | złącze 10-pinowe -T10c- (od listopada 2006 r.; tylko dla modeli z interfejsem elektrycznym) |
| 21 | 5 101) |
Dźwignia zmiany biegów -E313- (tylko modele z przekładnią bezpośrednią) Czujniki dźwigni zmiany biegów -J587- (tylko modele z bezpośrednią skrzynią biegów) Przełącznik trójfazowy -F189- (od listopada 2006 r.; tylko modele z bezpośrednią skrzynią biegów) Automatyczna skrzynia biegów -J217- (od listopada 2006 r.) 16-stykowe złącze -T16- (od listopada 2006 r.; złącze do autodiagnostyki) Wyłącznik światła -E1- (od listopada 2006 r.) Przełącznik wyjścia grzałki/ciepła -E16- (od listopada 2006 r.) Jednostka sterująca systemu klimatyzacji -J301- (od listopada 2006 r.) Odbiornik zdalnego sterowania do pomocniczej grzałki cieczy chłodzącej -R149- (od listopada 2006; tylko modele z odbiornikiem zdalnego sterowania do pomocniczej grzałki cieczy chłodzącej) |
| 22 | 5 | Odbiornik zdalnego sterowania do pomocniczej grzałki cieczy chłodzącej -R149- (tylko modele z odbiornikiem zdalnego sterowania do pomocniczej grzałki cieczy chłodzącej) Nieużywane (od listopada 2006 r.) |
| 23 | 10 | Wyłącznik świateł hamowania -F- (stosowany do maja 2006 r.) |
| 23 | 10 | złącze 3-biegunowe -T3r- (dotyczy tylko pojazdów specjalnych, stosowane od czerwca 2006 r.) |
| 24 | 10 51) |
Wyłącznik światła -E1- (do listopada 2006 r.) Przełącznik wyjścia grzałki/ciepła -E16- (do listopada 2006 r.) Jednostka sterująca systemu klimatyzacji -J301- (do listopada 2006 r.) 16-stykowe złącze -T16- (do listopada 2006 r.; złącze do autodiagnostyki) Wewnętrzny czujnik monitorujący -G273- (od listopada 2006 r.) Nadajnik pochylenia pojazdu -G384- (od listopada 2006 r.) Róg alarmowy -H12- (od listopada 2006 r.) |
| 25 | – | Nieużywane |
| 26 | 20 | Wtryskiwacz, cylinder 1 -N30- (BCA, BGU, BSE, BSF, BUD) Wtryskiwacz, cylinder 2 -N31- (BCA, BGU, BSE, BSF, BUD) Wtryskiwacz, cylinder 3 -N32- (BCA, BGU, BSE, BSF, BUD) Wtryskiwacz, cylinder 4 -N33- (BCA, BGU, BSE, BSF, BUD) |
| 27 | 20 | Nieużywane (do listopada 2006 r.) Automatyczna skrzynia biegów -J217- , pod przednią lewą obudową koła (od listopada 2006) |
| 28 | 5 | Wyłącznik światła -E1- (modele z centralnym zamkiem) |
| 28 | 20 | Tylny wyłącznik świateł przeciwmgielnych -E18- (od listopada 2006 r.; tylko modele bez centralnego zamka) |
| 29 | 15 | Silnik wycieraczki tylnej szyby -V12- (modele tylko z wycieraczką tylnej szyby) |
| 30 | 5 | Przełącznik ogrzewania/wyjścia grzewczego -E16- (tylko modele z ogrzewaniem siedzenia i centralnym zamkiem) Sterownik systemu klimatyzacji -J301- (tylko modele z ogrzewaniem fotela i centralnym zamkiem) |
| 30 | 25 | Wyłącznik światła -E1- (tylko modele bez centralnego zamka) |
| 31 | 15 | Pokładowa jednostka sterująca zasilaniem -J519- |
| 32 | 5 | Lewy element podgrzewacza strumienia spryskiwacza -Z20- (tylko modele z centralnym zamkiem) prawy element spryskiwacza strumieniowego -Z21- (tylko modele z centralnym zamkiem) |
| 33 | 40 | Przełącznik wyjścia grzałki/ciepła -E16- Jednostka sterująca systemu klimatyzacji -J301- Przekaźnik dodatkowej grzałki -J485- (tylko modele bez dodatkowej grzałki chłodzącej) |
| 34 | – | Nieużywane |
| 35 | – | Nieużywane |
| 36 | – | Nieużywane (stosowane do maja 2006 r.) |
| 36 | 20 | 10-pinowe złącze -T10ai- (dotyczy tylko pojazdów specjalnych, stosowane od czerwca 2006 r.) |
| 37 | 15 | Żarówka z prawym światłem mijania -M31- (modele bez zamka centralnego) |
| 38 | 15 | Żarówka z lewym światłem mijania -M29- (modele bez tylko zamka centralnego) |
| 38 | 10 | Światło fluorescencyjne z tyłu wysokiego dachu -W41- (dotyczy tylko pojazdów specjalnych, obowiązuje od czerwca 2006 r.) Światło fluorescencyjne w centrum wysokiego dachu -W42- (dotyczy tylko pojazdów specjalnych, obowiązuje od czerwca 2006 r.) |
| 39 | – | Nieużywane |
| 40 | 20 | Jednostka sterująca detektora przyczepy -J345- |
| 41 | 20 | Gniazdo przyczepy -U10- |
| 42 | 15 | Gniazdo 12 V -U5- (bez gniazda 12 V, w bagażniku) |
| 42 | 30 | 12 V gniazdo -U5- (w pobliżu dźwigni hamulca ręcznego) Gniazdo 12 V 2 -U18- (lewy przedział bagażowy) |
| 43 | 15 | Elektryczna pompa paliwowa 2 przekaźnik -J49- (BCA, BGU, BSE, BSF, BUD, BSX) Przekaźnik pompy paliwa -J17- (BDJ, BJB, BLS, BSU, BJB, BSE, BSF, BUD, BSX) |
| 44 | 5 | Wewnętrzny czujnik monitorujący -G273- Nadajnik pochylenia pojazdu -G384- Róg alarmowy -H12- Nieużywane (od listopada 2006 r.) |
| 45 | 5 | Jednostka kontroli doboru anten -J515- (obowiązująca do maja 2006 r.) |
| 45 | 20 | Przekaźnik systemu spryskiwaczy reflektorów -J39- (od listopada 2006; tylko modele z systemem spryskiwaczy reflektorów) Pompa układu spryskiwacza reflektorów -V11- (od listopada 2006; tylko modele z układem spryskiwacza reflektorów) |
| 45 | 30 | 10-pinowe złącze -T10ai- (dotyczy tylko pojazdów specjalnych, stosowane od czerwca 2006 r.) |
| 46 | 7.5 | Pokładowa jednostka sterująca zasilaniem -J519- (Światło wewnętrzne) |
| 47 | 25 | Zapalniczka do papierosów -U1- |
| 48 | 20 | Przekaźnik systemu spryskiwaczy reflektorów -J39- (do listopada 2006 r.) Pompa układu spryskiwacza reflektorów -V11- (do listopada 2006 r.) |
| 48 | 30 | Podgrzewane fotele przednie -J774- (od listopada 2006 r.; tylko modele z ogrzewaniem bocznym) |
| 49 | 10 | Sterownik drzwi kierowcy -J386- (tylko modele z centralnym zamkiem) Jednostka sterująca drzwiami wejściowymi dla pasażerów -J387- (tylko modele z zamkiem centralnym) |
| 50 | 25 | System wygodnej centralnej jednostki sterującej -J393- |
| 51 | 30 | Podgrzewana jednostka sterująca fotela kierowcy -J131- (do listopada 2006 r.) Podgrzewana jednostka sterująca przedniego fotela pasażera -J132- (do listopada 2006 r.) Podgrzewane fotele przednie -J774- |
| 52 | 25 | Przekaźnik dmuchawy świeżego powietrza -J13- (tylko modele z nagrzewnicą pomocniczą) Pokładowa jednostka sterująca zasilaniem -J519-Podgrzewana szyba tylna -Z1- |
| 53 | – | Nieużywane |
| 54 | – | Nieużywane |
| 55 | – | Nieużywane |
| 56 | – | Nieużywane |
| 57 | 5 | Nieużywane (stosowane do maja 2006 r.) Pamięć danych o wypadkach -J754- (dotyczy tylko pojazdów specjalnych, obowiązuje od czerwca 2006 r.) złącze 10-pinowe -T10c- (od listopada 2006 r.; tylko dla modeli z interfejsem elektrycznym) |
| 58 | 10 | Nieużywane (stosowane do maja 2006 r.) 4-stykowe złącze -T4g- (dotyczy tylko pojazdów specjalnych, stosowane od czerwca 2006 r.) |
Bezpieczniki SC w kabinie – od maja 2007
Od maja 2007 zmieniła się obsada części pozycji panelu SC. Sama rozpiska była rozwijana także w późniejszym okresie, dlatego pozycje oznaczone jako obowiązujące od maja 2008 należy odnosić już do późniejszej konfiguracji Caddy.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Nieużywane |
| 2 | – | Nieużywane |
| 3 | – | Nieużywane |
| 4 | – | Nieużywane |
| 5 | – | Nieużywane |
| 6 | – | Nieużywane |
| 7 | – | Nieużywane |
| 8 | – | Nieużywane |
| 9 | 10 | 4-stykowe złącze -T4g- (dotyczy tylko pojazdów specjalnych) złącze 10-pinowe -T10c- (tylko dla modeli z interfejsem elektrycznym) |
| 10 | 5 | Przekaźnik pompy paliwa -J17- (BSE, BSF, BUD, BSX) Zacisk 15 przekaźnika napięcia zasilania -J329- (BSE, BSF, BUD, BSX) Interfejs diagnostyczny magistrali danych -J533- Jednostka sterująca silnikiem -J623- |
| 11 | 5 | Jednostka sterująca pomocą parkowania -J446- (tylko modele z pomocą parkowania) |
| 11 | 10 | 2-pinowe złącze -T2ab- (dotyczy tylko pojazdów specjalnych) |
| 12 | 5 | Taksometr -G41- (tylko taksówki) Miernik lustrzany -G511- (od listopada 2007 r.; tylko taksówki) |
| 12 | 10 | 2-pinowe złącze -T2ac- (dotyczy tylko pojazdów specjalnych) 28-pinowe złącze -T28a- (dotyczy tylko pojazdów specjalnych) |
| 13 | 5 | Regulator zakresu regulacji reflektorów -E102- Silnik sterujący zasięgiem lewego reflektora -V48- Silnik sterujący zakresem prawego reflektora -V49- Przełącznik systemu sterowania trakcją -E132- Przycisk TCS i ESP -E256- Dźwignia zmiany biegów -E313- (tylko modele z przekładnią bezpośrednią) Wyłącznik świateł hamowania -F- Przekaźnik światła hamowania -J111- Jednostka sterująca ABS -J104- Jednostka sterująca detektora przyczepy -J345- Wspomaganie układu kierowniczego -J500- (tylko modele z wspomaganiem układu kierowniczego) Czujniki dźwigni zmiany biegów -J587- (tylko modele z bezpośrednią skrzynią biegów) Mechatronika dla przekładni z podwójnym sprzęgłem -J743- (tylko modele z przekładnią z bezpośrednim przełożeniem) Jednostka sterująca napędem na cztery koła -J492- (obowiązuje od listopada 2008 r.) |
| 14 | 5 | Masomierze powietrza -G70- (BLS, BSU, BJB, BDJ, BST, BMM) Element grzejny do odpowietrznika skrzyni korbowej -N79- (BSE, BSF, BUD, BLS, BSU, BJB, BSX, BMM) Przełącznik świateł cofania -F4- Pomocniczy przekaźnik pracy grzałki -J485- (tylko modele z pomocniczą grzałką cieczy chłodzącej) Zawór elektromagnetyczny 1 -N80- (BSE, BSF, BUD) złącze 16-pinowe -T16- (połączenie z autodiagnostyką) |
| 15 | 5 | Jednostka sterująca poduszką powietrzną -J234- Światło ostrzegawcze wyłączone z poduszki powietrznej po stronie pasażera -K145- |
| 16 | 5 | Przełącznik wyjścia grzałki/ciepła -E16- (tylko modele bez systemu klimatyzacji) Nadajnik wysokociśnieniowy -G65- (tylko modele z systemem klimatyzacji) Nadawca poziomu oleju i temperatury oleju -G266- (tylko dla modeli z elastycznym wyświetlaczem interwałów serwisowych) Jednostka sterująca we wkładce deski rozdzielczej -J285- Przekaźnik o niskiej mocy cieplnej -J359- (tylko modele z nagrzewnicą PTC (dodatni współczynnik temperatury), od września 2007) Przekaźnik o wysokiej mocy cieplnej -J360- (tylko modele z nagrzewnicą PTC (dodatni współczynnik temperatury), od września 2007) Automatyczne wewnętrzne lusterko antyodblaskowe -Y7- (od listopada 2007) Sterownik klimatyczny -J255- (od maja 2008 r.; tylko modele z systemem klimatyzacji) |
| 17 | 7.5 | Lampa tylna lewa i tylna żarówka przeciwmgielna -M41- (modele bez centralnego zamka) Tylny wyłącznik światła przeciwmgielnego -F216- (tylko modele z obsługą przyczepy i bez centralnego zamka) |
| 18 | 5 | Pilot zdalnego sterowania taksówką, jednostka sterująca -J601- (tylko taksówki) złącze 10-pinowe -T10c- (tylko dla modeli z interfejsem elektrycznym) |
| 19 | 5 | złącze 10-pinowe -T10c- (tylko dla modeli z interfejsem elektrycznym) |
| 19 | 10 | Taksometr -G41- (tylko taksówki) Radiotelefon dwukierunkowy -R8- (tylko taksówki) Licznik lustrzanych taksówek -G511- (tylko taksówki) (od listopada 2007 r.) |
| 20 | 10 | złącze 10-pinowe -T10c- (tylko dla modeli z interfejsem elektrycznym) Nieużywane (dotyczy okresu do października 2008 r.) |
| 20 | 7.5 | Pokładowa jednostka sterująca zasilaniem -J519- (Światło wewnętrzne, stosowane od listopada 2008 r.) |
| 21 | 10 | Dźwignia zmiany biegów -E313- (tylko modele z przekładnią bezpośrednią) Czujniki dźwigni zmiany biegów -J587- (tylko modele z bezpośrednią skrzynią biegów) Przełącznik trójfazowy -F189- (tylko modele z bezpośrednią skrzynią biegów) Automatyczna jednostka sterująca przekładnią -J217- złącze 16-pinowe -T16- (połączenie z autodiagnostyką) Wyłącznik światła -E1- Przełącznik wyjścia grzałki/ciepła -E16- Jednostka sterująca systemu klimatyzacji -J301- Odbiornik zdalnego sterowania do pomocniczej grzałki cieczy chłodzącej -R149- (tylko modele z odbiornikiem zdalnego sterowania do pomocniczej grzałki cieczy chłodzącej) Czujnik deszczu i światła -G397- (od listopada 2007 r.; modele tylko z czujnikiem deszczu i światła) Sterownik klimatyczny -J255- (od maja 2008 r.; tylko modele z systemem klimatyzacji) Wyłącznik światła -E1- (od maja 2008 r.) Jednostka sterująca we wkładce deski rozdzielczej -J285- (obowiązuje od listopada 2008 r.) Elektroniczna jednostka sterująca kolumny kierownicy -J527- (stosowana od listopada 2008 r.) |
| 22 | 10 | Nieużywane (do maja 2008 r.) Sterownik drzwi kierowcy -J386- (tylko dla modelu z elektrycznym regulatorem okna) Jednostka sterująca drzwiami wejściowymi dla pasażerów -J387- (tylko dla modelu z elektrycznym regulatorem okna) |
| 23 | 10 | Wewnętrzny wyłącznik światła (taxi) -E115- (tylko taksówki) Przełącznik znaków taksówek -E138- (tylko taksówki) Przycisk systemu głośnomówiącego -E487- (tylko taksówki) 3-stykowe złącze -T3r- (dotyczy tylko pojazdów specjalnych) Złącze 10-pinowe -T10c- (od maja 2008; tylko dla modeli z interfejsem elektrycznym) |
| 24 | 5 | Wewnętrzny czujnik monitorujący -G273- Nadajnik pochylenia pojazdu -G384- Klakson alarmowy -H12- |
| 25 | – | Nieużywane |
| 26 | 10 | Nieużywane (do maja 2008 r.) 2-pinowe złącze -T2ab- (dotyczy tylko pojazdów specjalnych) |
| 27 | 20 | Automatyczna skrzynia biegów -J217- , pod wykładziną przedniej lewej obudowy koła (do maja 2008) Przekaźnik wyłączający dla systemu klimatyzacji sprzęgło magnetyczne -J246- (tylko dla modeli z hydraulicznym układem kierowniczym) Przełącznik wielofunkcyjny -F125- (od listopada 2007 r. do maja 2008 r.) |
| 28 | 5 | Wyłącznik światła -E1- (modele z centralnym zamkiem) |
| 28 | 20 | Tylny wyłącznik świateł przeciwmgielnych -E18- (tylko modele bez centralnego zamka) |
| 29 | 15 | Silnik wycieraczki tylnej szyby -V12- (modele tylko z wycieraczką tylnej szyby) |
| 30 | 25 | Wyłącznik światła -E1- (tylko modele bez centralnego zamka) Nieużywane (od maja 2008 r.) |
| 31 | 5 | Przełącznik wyjścia grzałki/ciepła -E16- (tylko modele bez systemu klimatyzacji) Jednostka sterująca systemu klimatyzacji -J301- (tylko modele z systemem klimatyzacji) Lewy element spryskiwacza odrzutowego -Z20- Element podgrzewacza prawego dyszy spryskiwacza -Z21- |
| 32 | 15 | Pokładowa jednostka kontroli dostaw -J519- (do maja 2008 r.) Pompa spryskiwacza szyby przedniej i tylnej szyby -V59- (od maja 2008) |
| 33 | 40 | Przełącznik wyjścia grzałki/ciepła -E16- Jednostka sterująca systemu klimatyzacji -J301- Pomocniczy przekaźnik pracy grzałki -J485- (tylko modele z pomocniczą grzałką cieczy chłodzącej) |
| 34 | – | Nieużywane |
| 35 | 10 | Nieużywane (do maja 2008 r.) Światło fluorescencyjne z tyłu wysokiego dachu -W41- (dotyczy tylko pojazdów specjalnych) Światło fluorescencyjne w centrum wysokiego dachu -W42- (dotyczy tylko pojazdów specjalnych) |
| 36 | 20 | Złącze 10-pinowe -T10ai- (dotyczy tylko pojazdów specjalnych) |
| 36 | 25 | Wyłącznik światła -E1- (od maja 2008; tylko modele bez centralnego zamka) |
| 37 | 15 | Żarówka z prawym światłem mijania -M31- (modele bez zamka centralnego) |
| 38 | 15 | Żarówka z lewym światłem mijania -M29- (do listopada 2007 r.; modele bez tylko zamka centralnego) |
| 38 | 10 | Światło fluorescencyjne z tyłu wysokiego dachu -W41- (dotyczy tylko pojazdów specjalnych) Światło fluorescencyjne w centrum wysokiego dachu -W42- (dotyczy tylko pojazdów specjalnych) |
| 39 | 20 | Jednostka sterująca detektora przyczepy -J345- Nieużywane (od listopada 2007 r. do maja 2008 r.) 10-pinowe złącze -T10ai- (od maja 2008 r.; dotyczy tylko pojazdów specjalnych) |
| 40 | 20 | Jednostka sterująca detektora przyczepy -J345- |
| 41 | 20 | Jednostka sterująca detektora przyczepy -J345- Gniazdo przyczepy -U10- (od listopada 2007 do maja 2008) |
| 42 | 15 | Gniazdo 12 V -U5- (bez gniazda 12 V, w bagażniku) |
| 42 | 30 | Gniazdo 12 V -U5- (w pobliżu dźwigni hamulca ręcznego) Gniazdo 12 V 2 -U18- (lewy przedział bagażowy) |
| 43 | 15 | Elektryczna pompa paliwowa 2 przekaźnik -J49- (BSE, BSF, BUD, BSX) Przekaźnik pompy paliwa -J17- (BDJ, BJB, BLS, BSU, BJB, BSE, BSF, BUD, BSX) |
| 44 | – 40 |
Nieużywane Jednostka sterująca dmuchawą świeżego powietrza -J126- (od listopada 2007 r.) |
| 45 | 20 | Przekaźnik systemu spryskiwaczy reflektorów -J39- (tylko modele z systemem spryskiwaczy reflektorów) Pompa układu spryskiwacza reflektorów -V11- (tylko modele z układem spryskiwacza reflektorów) |
| 45 | 30 | 10-pinowe złącze -T10ai- (dotyczy tylko pojazdów specjalnych, stosowane do sierpnia 2007 r.) |
| 46 | 7.5 | Pokładowa jednostka sterująca zasilaniem -J519- (oświetlenie wewnętrzne, stosowane do października 2008 r.) |
| 46 | 15 | Klakson wysokotonowy -H2- (stosowany od listopada 2008 r.) Klakson basowy -H7- (stosowany od listopada 2008 r.) Przekaźnik klaksonowy -J413- (stosowany od listopada 2008 r.) |
| 47 | 25 | Zapalniczka do papierosów -U1- |
| 48 | 30 | Podgrzewane fotele przednie -J774- (tylko modele z ogrzewaniem bocznym) |
| 49 | 10 301) |
Sterownik drzwi kierowcy -J386- (tylko modele z centralnym zamkiem) Jednostka sterująca drzwiami wejściowymi dla pasażerów -J387- (tylko modele z zamkiem centralnym) |
| 50 | 25 | System wygodnej centralnej jednostki sterującej -J393- |
| 51 | 30 | 10-pinowe złącze -T10ai- (dotyczy tylko pojazdów specjalnych, stosowane od września 2007 r.) |
| 52 | 25 | Przekaźnik dmuchawy świeżego powietrza -J13- (tylko modele z nagrzewnicą pomocniczą) Pokładowa jednostka sterująca zasilaniem -J519- Podgrzewana szyba tylna -Z1- |
| 53 | – | Nieużywane |
| 54 | – | Nieużywane |
| 55 | – | Nieużywane |
| 56 | – | Nieużywane |
| 57 | 5 | dwukierunkowy przełącznik radiowy -E72- (dotyczy tylko pojazdów specjalnych) Silnik nadal pracuje bez przycisku -E489- (dotyczy tylko pojazdów specjalnych) Pamięć danych o wypadkach -J754- (dotyczy tylko pojazdów specjalnych) złącze 10-pinowe -T10c- (tylko dla modeli z interfejsem elektrycznym) |
| 58 | 10 | 4-stykowe złącze -T4g- (dotyczy tylko pojazdów specjalnych) |
