Volkswagen Caddy III (Typ 2K) z lat 2008-2010 ma trzy główne zespoły bezpieczników: uchwyt dużej mocy SA na skrzynce elektroniki w komorze silnika, skrzynkę SB po lewej stronie komory silnika oraz panel SC pod lewą częścią deski rozdzielczej.
W tym okresie występują istotne zmiany instalacji zależne od daty produkcji, zwłaszcza od maja i listopada 2008 oraz od maja 2009 roku. Dlatego przy pozycjach, których obsada się zmieniała, pozostawiono informacje o dacie obowiązywania. Dla wcześniejszej instalacji zobacz Volkswagen Caddy 2005-2008, a dla kolejnej wersji Volkswagen Caddy 2010-2014.
Gdzie znajdują się bezpieczniki w Caddy III 2008-2010?
Uchwyt SA jest zamontowany na skrzynce elektroniki po lewej stronie komory silnika. W tym samym rejonie znajduje się E-box z bezpiecznikami SB. Panel SC jest pod deską rozdzielczą po stronie kierowcy.
Najczęściej szukane bezpieczniki Caddy 2008-2010
| Obwód | Pozycja | Amperaż / uwagi |
|---|---|---|
| Zapalniczka | SC47 | 25 A |
| Gniazdo 12 V | SC53 | 15 lub 30 A zależnie od wyposażenia |
| Radio / nawigacja | SB8 | 15 A |
| Wycieraczki przedniej szyby | SB19 | 30 A |
| Wycieraczka tylnej szyby | SC29 | 15 A |
| Pompa paliwa | SC43 | 15 A; zależnie od silnika i układu zasilania |
| Dmuchawa nawiewu | SC44 | 40 A |
| ABS | SB4 / SB25 | 30 A / 40 A |
| Wspomaganie kierownicy | SA2 | 80 A |
Ważne: pełne tabele poniżej uwzględniają różnice wyposażenia, kodów silników oraz zmiany w trakcie produkcji. Przed wymianą bezpiecznika sprawdź datę produkcji samochodu i opis przy danej pozycji.

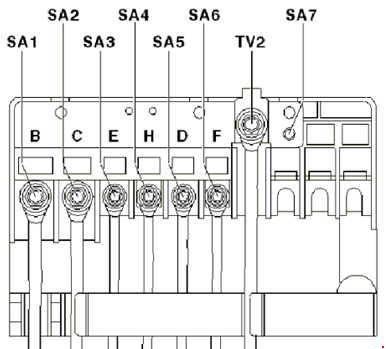

Bezpieczniki dużej mocy SA w komorze silnika
Uchwyt SA zabezpiecza główne obwody dużej mocy, m.in. alternator, elektromechaniczne wspomaganie kierownicy, wentylator chłodnicy, zasilanie panelu SC oraz dodatkową nagrzewnicę.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 150 | Alternator -C- 90A / 110A |
| 1 | 200 | Alternator -C- 140A |
| 2 | 80 | Moduł sterujący wspomagania układu kierowniczego -J500- Elektromechaniczny silnik wspomagania kierownicy -V187- |
| 3 | 50 | Jednostka sterująca wentylatora grzejnikowego -J293- Wentylator grzejnikowy -V7- Wentylator prawy do czynnika chłodzącego -V35- Wyłącznik termiczny wentylatora grzejnika -F18- Wentylator grzejnikowy -V7- |
| 4 | 502) 803) |
Pokładowa jednostka sterująca zasilaniem -J519-2) X-stykowy przekaźnik nadmiarowy -J59-2) Bezpiecznik 7 na uchwycie bezpiecznika -SC7- Bezpiecznik 8 na uchwycie bezpiecznika -SC8- Bezpiecznik 28 na uchwycie bezpiecznika -SC28- do -SC33- |
| 5 | 100 | Bezpieczniki na uchwycie bezpiecznika C -SC- Bezpiecznik 20 na uchwycie bezpiecznika -SC20- do -SC24- Bezpiecznik 42 na uchwycie bezpiecznika -SC42- do -SC52- |
| 6 | 40 | Przekaźnik o niskiej mocy cieplnej -J359-4) Pomocniczy element nagrzewnicy powietrza -Z35- |
| 7 | 80 | Przekaźnik o wysokiej mocy cieplnej -J360-4) Pomocniczy element nagrzewnicy powietrza -Z35- |

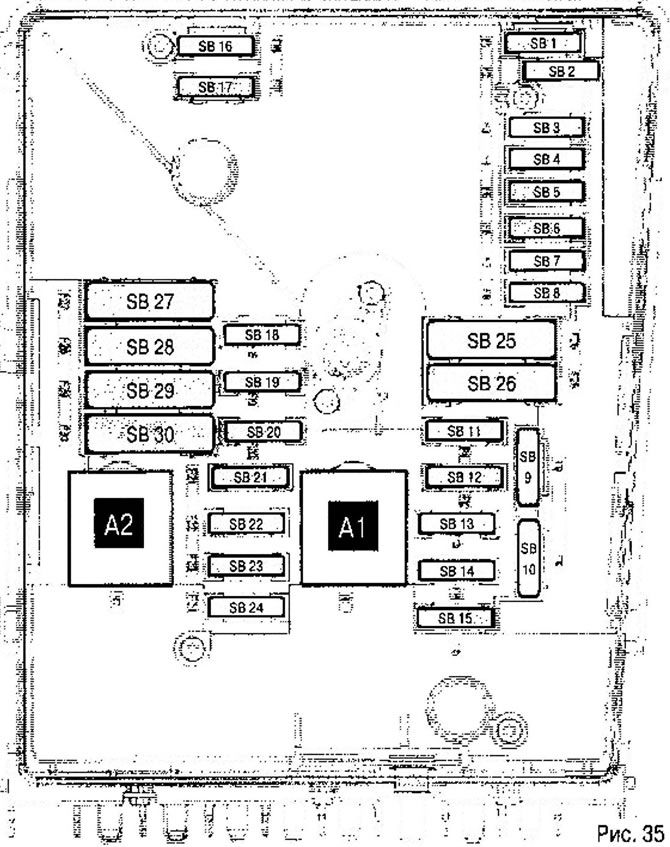

Skrzynka E-box SB w komorze silnika
Skrzynka SB obejmuje obwody sterowników silnika i skrzyni biegów, ABS, wycieraczek, radia, układu paliwowego i innych urządzeń. W tabeli pozostawiono oznaczenia kodów silników i zmiany obowiązujące od maja 2009 roku.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Nieużywane |
| 2 | – | Nieużywane |
| 3 | 5 | Pokładowa jednostka sterująca zasilaniem -J519- |
| 4 | 30 | Moduł sterujący ABS -J104- |
| 5 | 15 | Mechatronika dla przekładni z podwójnym sprzęgłem -J743- |
| 6 | – | Nieużywane |
| 7 | 40 | Zacisk 15 Przekaźnik napięcia zasilania 2 -J681- |
| 8 | 15 | Moduł sterujący z wyświetlaczem dla radia i systemu nawigacji -J503- Radio -R- |
| 9 | 5 | Moduł sterujący elektroniką obsługi telefonii komórkowej -J412- Nieużywane (od maja 2009 r.) |
| 10 | 10 | Motronic current supply relay -J271- (BUD, BSX) Termin. 30 przekaźnik napięcia zasilania -J317- (BDJ, BST, BLS, BMM, BSU, BJB) Moduł sterujący silnika -J623- (BSX, BUD) |
| 11 | 20 | Pomocniczy zespół sterujący nagrzewnicą -J364- |
| 12 | 5 | Interfejs diagnostyczny magistrali danych -J533- Nieużywane (od maja 2009 r.) |
| 13 | 15 | Moduł sterujący silnika -J623- (BSX, BUD) Moduł sterowania Simos -J361- (BSE, BSF) |
| 13 | 30 | Moduł sterujący systemem bezpośredniego wtrysku oleju napędowego -J248- (BDJ, BJB, BLS, BMM, BST, BSU) |
| 14 | 20 | Cewka zapłonowa 1 ze stopniem wyjściowym -N70- (BSX, BUD) Cewka zapłonowa 2 ze stopniem wyjściowym -N127- (BSX, BUD) Cewka zapłonowa 3 ze stopniem wyjściowym -N291- (BSX, BUD) Cewka zapłonowa 4 ze stopniem wyjściowym -N292- (BSX, BUD) Transformator zapłonowy -N152- (BSE, BSF, BSX) |
| 15 | 5 | Przekaźnik pompy paliwa -J17- (BDJ, BJB, BLS, BMM, BST, BSU) Przekaźnik świecy żarowej -J52- (BDJ, BST) Automatyczny moduł kontroli czasu świecenia -J179- (BJB, BLS, BMM, BSU) |
| 15 | 10 | Przekaźnik wyłączający pompę paliwa -J333- (BSX) Wtryskiwacz cylindra 1 -N30- (BUD) Wtryskiwacz cylindra 2 -N31- (BUD) Wtryskiwacz cylindra 3 -N32- (BUD) Wtryskiwacz cylindra 4 -N33- (BUD) Wtryskiwacz gazowy 1 -N366- (BSX) Wtryskiwacz gazowy 2 -N367- (BSX) Wtryskiwacz gazowy 3 -N368- (BSX) Wtryskiwacz gazowy 4 -N369- (BSX) |
| 16 | 30 | Pokładowa jednostka sterująca zasilaniem -J519- , prawe światło główne |
| 17 | – | Nieużywane |
| 18 | 30 | Specjalna jednostka sterująca pojazdu -J608- |
| 19 | 30 | Silnik wycieraczek szyby przedniej -V- |
| 20 | 40 | Świeca żarowa 3 -Q12- (BDJ, BST) Świeca żarowa 4 -Q13- (BDJ, BST) |
| 20 | 10 | Zawór odcinający zbiornik 1 -N361- (BSX) (od maja 2009) Zawór odcinający zbiornik 2 -N362- (BSX) (od maja 2009) Zawór odcinający zbiornik 3 -N363- (BSX) (od maja 2009) Zawór odcinający zbiornik 4 -N429- (BSX) (od maja 2009) Zawór odcinający zbiornik 5 -N430- (BSX) (od maja 2009) |
| 21 | 10 | Nagrzewnica sondy lambda -Z19- (BLS, BMM) |
| 21 | 15 | Nagrzewnica sondy lambda -Z19- (BSE, BSF, BSX, BSX, BUD) Nagrzewnica sondy lambda 1 po katalizatorze -Z29- (BSE, BSF, BSX, BSX, BUD) |
| 22 | 5 | Nadajnik pozycji sprzęgła -G476- |
| 23 | 5 | Przekaźnik wtórnej pompy powietrza -J299- (BSE) Zawór recyrkulacji spalin -N18- (BDJ, BST) |
| 23 | 10 | Zawór recyrkulacji spalin -N18- (BJB, BSU) Zawór elektromagnetyczny regulacji ciśnienia ładowania -N75- (BJB, BLS, BMM, BSU) Zawór przełączający chłodnicę z recyrkulacją spalin -N345- (BJB, BLS, BMM, BSU) Zawór odcinający zbiornik 1 -N361- (BSX) (do maja 2009) Zawór odcinający zbiornik 2 -N362- (BSX) (do maja 2009) Zawór odcinający zbiornik 3 -N363- (BSX) (do maja 2009) Zawór wysokiego ciśnienia do pracy na gazie -N372- (BSX) Zawór odcinający zbiornik 4 -N429- (BSX) (do maja 2009) |
| 24 | 10 | Wtryskiwacz cylindra 1 -N30- (BSX) Wtryskiwacz cylindra 2 -N31- (BSX) Wtryskiwacz cylindra 3 -N32- (BSX) Wtryskiwacz cylindra 4 -N33- (BSX) Elektrozawór elektromagnetyczny filtra z węglem aktywowanym 1 -N80- (BSE, BSF, BUD) Zmienny zawór przełączający kolektora dolotowego -N156- (BSE, BSF) Silnik klapy kolektora dolotowego -V157- (BDJ, BST) Jednostka sterująca wentylatora grzejnikowego -J293- Rezystor ochronny -N235- |
| 25 | 40 | Moduł sterujący ABS -J104- |
| 26 | 40 | Wbudowany moduł sterujący zasilaniem -J519- , lewe światło główne |
| 27 | 40 | Przekaźnik wtórnej pompy powietrza -J299- ( BSE) Silnik pompy powietrza wtórnego -V101- Świeca żarowa 1 -Q10- (BDJ, BST) Świeca żarowa 2 -Q11- (BDJ, BST) |
| 27 | 50 | Automatyczny moduł kontroli czasu świecenia -J179- (BJB, BLS, BMM, BSU) Świeca żarowa 1 -Q10- Świeca żarowa 2 -Q11- Świeca żarowa 3 -Q12- Świeca żarowa 4 -Q13- |
| 28 | – | Nieużywane |
| 29 | 30 | Bezpieczniki na uchwycie bezpieczników C -SC- (pojazdy specjalnego przeznaczenia) Bezpiecznik 18 na uchwycie bezpiecznika -SC18- Bezpiecznik 19 na uchwycie bezpiecznika -SC19- Bezpiecznik 35 na uchwycie bezpiecznika -SC35- do -SC39- Bezpiecznik 57 na uchwycie bezpiecznika -SC57- Bezpiecznik 58 na uchwycie bezpiecznika -SC58- |
| 30 | 50 | Bezpieczniki na uchwycie bezpiecznika C -SC- (tylko z przyczepą) (do maja 2009) Bezpiecznik 39 na uchwycie bezpiecznika -SC39- do -SC41- Bezpieczniki na uchwycie bezpiecznikowym C -SC- (tylko z przyczepą) (od maja 2009) Bezpiecznik 40 na uchwycie bezpiecznika -SC40- do -SC42- |

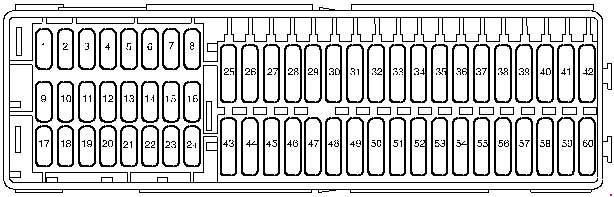

Bezpieczniki SC w kabinie
Panel SC znajduje się pod lewą częścią deski rozdzielczej. W tej wersji obejmuje m.in. zapalniczkę, gniazda 12 V, tylną wycieraczkę, dmuchawę, podgrzewanie foteli, pompę paliwa oraz obwody wyposażenia dodatkowego.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | Nieużywane |
| 2 | – | Nieużywane |
| 3 | – | Nieużywane |
| 4 | – | Nieużywane |
| 5 | – | Nieużywane |
| 6 | – | Nieużywane |
| 7 | – | Nieużywane |
| 8 | – | Nieużywane |
| 9 | 10 | 4-stykowe złącze -T4g- (dotyczy tylko pojazdów specjalnych) złącze 10-pinowe -T10c- (tylko dla modeli z interfejsem elektrycznym) |
| 10 | 5 | Przekaźnik pompy paliwa -J17- (BSE, BSF, BUD, BSX) Zacisk 15 przekaźnika napięcia zasilania -J329- (BSE, BSF) Interfejs diagnostyczny magistrali danych -J533- Jednostka sterująca silnikiem -J623- |
| 11 | 5 | Jednostka sterująca pomocą parkowania -J446- (tylko modele z pomocą parkowania) |
| 12 | 5 | Taksometr -G41- (tylko taksówki) Licznik taksówek lustrzanych -G511- (tylko taksówki) |
| 12 | 10 | 2-pin connector -T2ac- (applies to special vehicles only) 28-pin connector -T28a- (applies to special vehicles only) |
| 13 | 5 | Regulator zakresu regulacji reflektorów -E102- Silnik sterujący zasięgiem lewego reflektora -V48- Silnik sterujący zakresem prawego reflektora -V49- Przełącznik systemu sterowania trakcją -E132- Przycisk TCS i ESP -E256- Dźwignia zmiany biegów -E313- (tylko modele z przekładnią bezpośrednią) Wyłącznik świateł hamowania -F- Przekaźnik światła hamowania -J111- (tylko modele bez centralnego zamka) Jednostka sterująca ABS -J104- Jednostka sterująca detektora przyczepy -J345- Wspomaganie układu kierowniczego -J500- (tylko modele z wspomaganiem układu kierowniczego) Czujniki dźwigni zmiany biegów -J587- (tylko modele z bezpośrednią skrzynią biegów) Mechatronika dla przekładni z podwójnym sprzęgłem -J743- (tylko modele z przekładnią z bezpośrednim przełożeniem) Sterownik napędu na cztery koła -J492- |
| 14 | 5 | Masomierze powietrza -G70- (BLS, BSU, BJB, BDJ, BST, BMM, CHWA) Element grzejny do odpowietrznika skrzyni korbowej -N79- (BSE, BSF, BLS, BSU, BJB, BSX, BMM, CHWA) Przełącznik świateł cofania -F4- Pomocniczy przekaźnik pracy grzałki -J485- (tylko modele z pomocniczą grzałką cieczy chłodzącej) Zawór elektromagnetyczny 1 -N80- (BSX) złącze 16-pinowe -T16- (połączenie z autodiagnostyką) |
| 15 | 5 | Jednostka sterująca poduszką powietrzną -J234- Światło ostrzegawcze wyłączone z poduszki powietrznej po stronie pasażera -K145- |
| 16 | 5 | Przełącznik wyjścia grzałki/ciepła -E16- (tylko modele bez systemu klimatyzacji) Nadajnik wysokociśnieniowy -G65- (tylko modele z systemem klimatyzacji) Nadawca poziomu oleju i temperatury oleju -G266- (tylko dla modeli z elastycznym wyświetlaczem interwałów serwisowych) Sterownik klimatyczny – J255- (tylko modele z Climatronic) Jednostka sterująca we wkładce deski rozdzielczej -J285- Przekaźnik o niskiej mocy cieplnej -J359- (tylko modele z nagrzewnicą PTC (dodatni współczynnik temperatury)) Przekaźnik o wysokiej mocy cieplnej -J360- (tylko modele z nagrzewnicą PTC (dodatni współczynnik temperatury)) Automatyczne wewnętrzne lusterko antyodblaskowe -Y7- Czujnik jakości powietrza -G238- (tylko modele z Climatronic) |
| 17 | 7.5 | Lampa tylna lewa i tylna żarówka przeciwmgielna -M41- (modele bez centralnego zamka) Tylny wyłącznik światła przeciwmgielnego -F216- (tylko modele z obsługą przyczepy i bez centralnego zamka) |
| 18 | 5 | Pilot zdalnego sterowania taksówką, jednostka sterująca -J601- (tylko taksówki) złącze 10-pinowe -T10c- (tylko dla modeli z interfejsem elektrycznym) |
| 19 | 5 | złącze 10-pinowe -T10c- (tylko dla modeli z interfejsem elektrycznym) |
| 19 | 10 | Taksometr -G41- (tylko taksówki) Licznik taksówek lustrzanych -G511- (tylko taksówki) Radiotelefon dwukierunkowy -R8- (tylko taksówki) |
| 20 | 7.5 | Pokładowa jednostka sterująca zasilaniem -J519- (Światło wewnętrzne) |
| 21 | 10 | Dźwignia zmiany biegów -E313- (tylko modele z przekładnią bezpośrednią) Czujniki dźwigni zmiany biegów -J587- (tylko modele z bezpośrednią skrzynią biegów) Przełącznik trójfazowy -F189- (tylko modele z bezpośrednią skrzynią biegów) Automatyczna jednostka sterująca przekładnią -J217- złącze 16-pinowe -T16- (połączenie z autodiagnostyką) Sterownik klimatyczny – J255- (tylko modele z Climatronic) Przełącznik wyjścia grzałki/ciepła -E16- Jednostka sterująca systemu klimatyzacji -J301- Odbiornik zdalnego sterowania do pomocniczej grzałki cieczy chłodzącej -R149- (tylko modele z odbiornikiem zdalnego sterowania do pomocniczej grzałki cieczy chłodzącej) Wyłącznik światła -E1- Czujnik deszczu i światła -G397- (modele tylko z czujnikiem deszczu i światła) Jednostka sterująca we wkładce deski rozdzielczej -J285- Elektroniczna jednostka sterująca kolumną kierownicy -J527- Interfejs diagnostyczny magistrali danych -J533- |
| 22 | 10 | Sterownik drzwi kierowcy -J386- Jednostka sterująca drzwiami wejściowymi dla pasażerów -J387- |
| 23 | 5 | Wewnętrzny wyłącznik światła (taxi) -E115- (tylko taksówki) Przełącznik znaków taksówek -E138- (tylko taksówki) Przycisk systemu głośnomówiącego -E487- (tylko taksówki) |
| 23 | 10 | 3-stykowe złącze -T3r- (dotyczy tylko pojazdów specjalnych) złącze 10-pinowe -T10c- (tylko dla modeli z interfejsem elektrycznym) |
| 24 | 5 | Wewnętrzny czujnik monitorujący -G273- Nadajnik pochylenia pojazdu -G384- Róg alarmowy -H12- |
| 25 | – | Nieużywane |
| 26 | 10 | 2-pinowe złącze -T2ab- (dotyczy tylko pojazdów specjalnych) |
| 27 | 15 | Przekaźnik wyłączający dla systemu klimatyzacji sprzęgło magnetyczne -J246- (tylko dla modeli z hydraulicznym układem kierowniczym) |
| 28 | 5 | Wyłącznik światła -E1- (modele z centralnym zamkiem) |
| 28 | 20 | Tylny wyłącznik świateł przeciwmgielnych -E18- (tylko modele bez centralnego zamka) |
| 29 | 15 | Silnik wycieraczki tylnej szyby -V12- (modele tylko z wycieraczką tylnej szyby) |
| 30 | 25 | Wyłącznik światła -E1- (tylko modele bez centralnego zamka) |
| 31 | 5 | Przełącznik wyjścia grzałki/ciepła -E16- (tylko modele bez systemu klimatyzacji) Jednostka sterująca systemu klimatyzacji -J301- (tylko modele z systemem klimatyzacji) Klimatroniczna jednostka sterująca -J255- (tylko modele z systemem klimatyzacji) Lewy element podgrzewacza strumienia spryskiwacza -Z20- Element podgrzewacza prawego dyszy spryskiwacza -Z21- |
| 32 | 15 | Pompa spryskiwacza szyby przedniej i tylnej szyby -V59- |
| 33 | 40 | Przełącznik wyjścia grzałki/ciepła -E16- Jednostka sterująca systemu klimatyzacji -J301- Pomocniczy przekaźnik pracy grzałki -J485- (tylko modele z pomocniczą grzałką cieczy chłodzącej) |
| 34 | – | Nieużywane |
| 35 | 10 | Światło fluorescencyjne z tyłu wysokiego dachu -W41- (dotyczy tylko pojazdów specjalnych) Światło fluorescencyjne w centrum wysokiego dachu -W42- (dotyczy tylko pojazdów specjalnych) |
| 36 | – | Nieużywane |
| 37 | 15 | Żarówka z prawym światłem mijania -M31- (modele bez zamka centralnego) |
| 38 | 15 | Żarówka z lewym światłem mijania -M29- (modele bez tylko zamka centralnego) |
| 39 | 20 | Złącze 10-pinowe -T10ai- (dotyczy tylko pojazdów specjalnych) |
| 40 | 20 | Jednostka sterująca detektora przyczepy -J345- |
| 41 | 20 | Jednostka sterująca detektora przyczepy -J345- |
| 42 | 20 | Jednostka sterująca detektora przyczepy -J345- |
| 43 | 15 | Elektryczna pompa paliwowa 2 przekaźnik -J49- (BSE, BSF, BUD, BSX) Przekaźnik pompy paliwa -J17- (BDJ, BST, BLS, BSU, BJB, BSE, BSF, BUD, BSX, BMM) |
| 44 | 40 | Jednostka sterująca dmuchawą świeżego powietrza -J126- |
| 45 | 20 | Przekaźnik systemu spryskiwaczy reflektorów -J39- (tylko modele z systemem spryskiwaczy reflektorów) Pompa układu spryskiwacza reflektorów -V11- (tylko modele z układem spryskiwacza reflektorów) |
| 46 | 15 | Klakson wysokotonowy -H2- Klakson basowy -H7- Przekaźnik klaksonowy -J413- |
| 47 | 25 | Zapalniczka do papierosów -U1- |
| 48 | 30 | Podgrzewane fotele przednie -J774- |
| 49 | 30 | Sterownik drzwi kierowcy -J386- (tylko dla modelu z elektrycznym regulatorem okna) Jednostka sterująca drzwiami wejściowymi dla pasażerów -J387- (tylko dla modelu z elektrycznym regulatorem okna) |
| 50 | 25 | System wygodnej centralnej jednostki sterującej -J393- |
| 51 | 30 | Złącze 10-pinowe -T10ai- (dotyczy tylko pojazdów specjalnych) |
| 52 | 25 | Przekaźnik dmuchawy świeżego powietrza -J13- (tylko modele z nagrzewnicą pomocniczą) Pokładowa jednostka sterująca zasilaniem -J519- Podgrzewana szyba tylna -Z1- |
| 53 | 15 | Gniazdo 12 V -U5- (w pobliżu dźwigni hamulca ręcznego) |
| 53 | 30 | 12 V gniazdo -U5- (w pobliżu dźwigni hamulca ręcznego) Gniazdo 12 V 2 -U18- (lewy przedział bagażowy) |
| 54 | – | Nieużywane |
| 55 | – | Nieużywane |
| 56 | – | Nieużywane |
| 57 | 5 | dwukierunkowy przełącznik radiowy -E72- (dotyczy tylko pojazdów specjalnych) Silnik nadal pracuje bez przycisku -E489- (dotyczy tylko pojazdów specjalnych) Pamięć danych o wypadkach -J754- (dotyczy tylko pojazdów specjalnych) złącze 10-pinowe -T10c- (tylko dla modeli z interfejsem elektrycznym) |
| 58 | 10 | 4-stykowe złącze -T4g- (dotyczy tylko pojazdów specjalnych) |
| 59 | – | Nieużywane |
| 60 | – | Nieużywane |
