Volkswagen Caddy III (Typ 2K, po modernizacji) z lat 2010-2014 korzysta z trzech głównych zespołów zabezpieczeń: bezpieczników dużej mocy SA w komorze silnika, skrzynki E-box SB po lewej stronie komory silnika oraz panelu SC pod lewą częścią deski rozdzielczej.
W tej wersji instalacji występują różnice zależne od silnika, wyposażenia i daty produkcji. Istotne są m.in. warianty z systemem Start/Stop, zmiany od listopada 2011 oraz zmiana zabezpieczenia zapalniczki w 2012 roku. Dlatego przy pozycjach zależnych od wersji zachowano uwagi z pełnej rozpiski. Dla wcześniejszej instalacji zobacz Volkswagen Caddy 2008-2010.
Gdzie znajdują się bezpieczniki w Caddy 2010-2014?
Uchwyt SA znajduje się na skrzynce elektroniki po lewej stronie komory silnika. Skrzynka SB jest zamontowana również po lewej stronie komory silnika. Panel SC znajduje się pod lewą częścią deski rozdzielczej, po stronie kierowcy.
Najczęściej szukane bezpieczniki Caddy 2010-2014
| Obwód | Pozycja | Amperaż / uwagi |
|---|---|---|
| Zapalniczka | SC47 / SC20 | 30 A / 20 A; pozycja zależy od daty produkcji, zmiana w 2012 r. |
| Gniazda 12 V | SC28 / SC53 | 20 A oraz 15/20 A zależnie od gniazda i daty produkcji |
| Radio / nawigacja | SB8 | 15 A |
| Wycieraczki przedniej szyby | SB19 | 30 A |
| Wycieraczka tylnej szyby | SC29 | 15 A |
| Pompa paliwa | SC43 | 15 A; zależnie od układu zasilania |
| Dmuchawa nawiewu | SC44 | 40 A |
| ABS | SB4 / SB25 | 20 A / 40 A |
| Wspomaganie kierownicy | SA2 | 80 A |
| Podgrzewane fotele | SC48 | 30 A |
| Spryskiwacze reflektorów | SC45 | 20 A |
Ważne: pełne tabele poniżej obejmują także wersje specjalne, instalację gazową, różnice Start/Stop oraz zmiany produkcyjne. Jeśli pozycja ma kilka wartości, dobierz ją do konkretnego wyposażenia i daty produkcji auta.

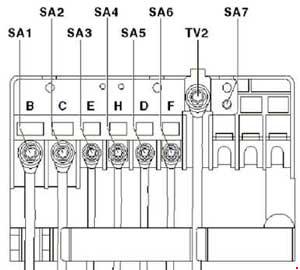

Bezpieczniki dużej mocy SA w komorze silnika
Uchwyt SA zasila główne obwody dużej mocy: alternator, wspomaganie kierownicy, wentylator chłodnicy, część panelu SC oraz dodatkową nagrzewnicę.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja | ||
|---|---|---|---|---|
| 1 | 150 | Alternator -C- | ||
| 200 | Alternator -C-1) | |||
| 2 | 80 | Wspomaganie układu kierowniczego -J500- Elektromechaniczny silnik wspomagania kierownicy -V187- |
||
| 3 | 50 | Sterownik wentylatora chłodnicy -J293- | ||
| 4 | 80 | Przekaźnik odciążający styk X -J59-
|
||
| 5 | 80 | Uchwyt bezpieczników C -SC- (-SC20- do -SC24- i -SC43- do -SC53- ) | ||
| 6 | 40 | Przekaźnik o niskiej mocy cieplnej -J359- | ||
| 7 | 80 | Przekaźnik o wysokiej mocy cieplnej -J360- |

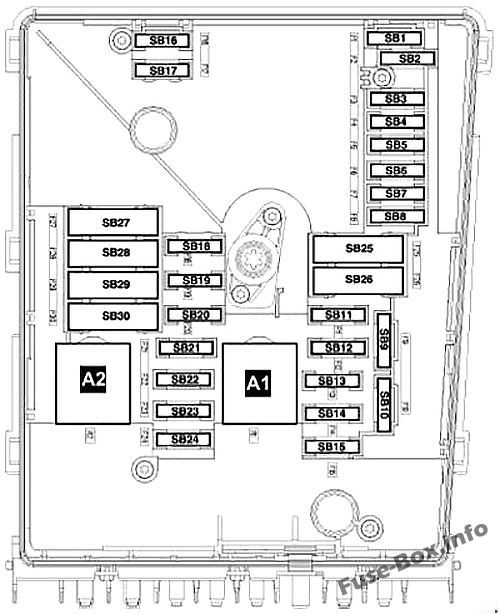

Skrzynka E-box SB w komorze silnika
E-box SB zabezpiecza m.in. układy sterowania silnikiem i skrzynią DSG, ABS, wycieraczki, radio, układ paliwowy oraz część zasilania oświetlenia. Obsada niektórych pozycji zależy od kodu silnika i obecności systemu Start/Stop.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | – |
| 2 | 30 | Mechatronika dla przekładni z podwójnym sprzęgłem -J743- |
| 3 | 5 | Sterownik monitorowania akumulatora -J367- Pokładowa jednostka sterująca zasilaniem -J519- (T52a/24) |
| 4 | 20 | Jednostka sterująca ABS -J104- Jednostka hydrauliczna ABS -N55- |
| 5 | 15 | Mechatronika dla przekładni z podwójnym sprzęgłem -J743- |
| 6 | 5 | Jednostka sterująca we wkładce deski rozdzielczej -J285- Elektroniczna jednostka sterująca kolumną kierownicy -J527- |
| 7 | 40 | Zacisk 15 przekaźnika napięcia zasilania -J329- Uchwyt bezpieczników C -SC- (-SC9- do -SC16- i -SC25- do -SC27- ) |
| 8 | 15 | Jednostka sterująca z wyświetlaczem do radia i nawigacji -J503- Radio -R- Stabilizator napięcia -J532-3) Moduł sterujący z wyświetlaczem do systemu radiowego i nawigacyjnego -J503- Radio -R- Bezpiecznik 57 na uchwycie bezpiecznika C -SC57- Bezpiecznik 58 na uchwycie bezpiecznika C -SC58- |
| 9 | 5 | Sterownik elektroniki sterującej elektroniką telefonu komórkowego -J412-4) |
| 10 | 5 | Przekaźnik główny -J271- Jednostka sterująca silnikiem -J623- Przekaźnik zasilania części składowych silnika -J757- |
| 11 | 30 | Pomocniczy zespół sterujący nagrzewnicą -J364- |
| 12 | 5 | Interfejs diagnostyczny magistrali danych -J533- |
| 13 | 15 | Jednostka sterująca silnika -J623- (silnik benzynowy) |
| 30 | Jednostka sterująca silnika -J623- (silnik wysokoprężny) | |
| 14 | 15 | Zawór regulacji ciśnienia paliwa -N276- (silnik wysokoprężny) Zawór dozowania paliwa -N290- (silnik wysokoprężny) |
| 20 | Transformator zapłonowy -N152- Cewka zapłonowa 1 ze stopniem wyjściowym -N70- Cewka zapłonowa 2 ze stopniem wyjściowym -N127- Cewka zapłonowa 3 ze stopniem wyjściowym -N291- Cewka zapłonowa 4 ze stopniem wyjściowym -N292- |
|
| 15 | 5 | Przekaźnik o niskiej mocy cieplnej -J359- (silnik wysokoprężny) Przekaźnik wysokiej mocy cieplnej -J360- (silnik wysokoprężny) Przekaźnik pompy paliwa -J17- Elektryczna pompa paliwowa 2 przekaźnik -J49- Automatyczna jednostka sterująca okresem świecenia -J179- |
| 10 | Nagrzewnica z sondą lambda -Z19- Nagrzewnica sondy lambda 1 po katalizatorze -Z29- Przekaźnik o niskiej mocy cieplnej -J359- Przekaźnik o wysokiej mocy cieplnej -J360- Przekaźnik wyłączający pompę paliwa -J333-2) Zawór wtrysku gazu 1 -N366-1) Zawór wtrysku gazu 2 -N367-1) Zawór wtrysku gazu 3 -N368-1) Zawór wtrysku gazu 4 -N369-1) |
|
| 15 | Zawór wysokiego ciśnienia dla trybu gazowego -N372-2) Zawór do zbiornika gazu -N495-2) Czujnik poziomu gazu -G707-2) Zawór wtrysku gazu 1 -N366-2) Zawór wtrysku gazu 2 -N367-2) Zawór wtrysku gazu 3 -N368-2) Zawór wtrysku gazu 4 -N369-2) |
|
| 16 | 30 | Pokładowa jednostka sterująca zasilaniem -J519- (T52c/42) Żarówka do prawej lampy przeciwmgielnej -L23- Prawa żarówka na zakręcie -L149- Tylna lewa żarówka przeciwmgielna -L46- lub tylna prawa żarówka przeciwmgielna -L47- Żarówka do prawego biegu dziennego -L175- Żarówka z lewej strony -M1- Prawa żarówka tylna -M2- Sygnał skrętu w lewo z tyłu żarówka sygnalizacyjna -M6- Sygnał skrętu w prawo przednia żarówka kierunkowskazów -M7- Lewy hamulec żarówki -M9- Prawa żarówka cofania -M17- Żarówka z sygnałem skrętu w lewo -M18- Wysoko zamontowana żarówka hamulcowa -M25- Żarówka z prawym światłem mijania -M31- żarówka główna prawego reflektora -M32- |
| 17 | 15 | Przekaźnik klaksonowy -J413- |
| 18 | 30 | Specjalna jednostka sterująca pojazdu -J608- |
| 19 | 30 | Sterownik silnika wycieraczek -J400- |
| 20 | 10 | Zawór odcinający zbiornik paliwa 1 -N361-1) Zawór odcinający zbiornik paliwa 2 -N362-1) Zawór odcinający zbiornik paliwa 3 -N363-1) Zawór odcinający zbiornik paliwa 4 -N429-1) Zawór odcinający zbiornik paliwa 5 -N430-1) Pompa obiegowa czynnika chłodzącego -V50- |
| 21 | 10 | Nagrzewnica z sondą lambda -Z19- (silnik wysokoprężny) |
| 15 | Jednostka sterująca pompą paliwa -J538- Grzejnik z sondą lambda -Z19- Grzejnik sondy lambda 1 po katalizatorze -Z29- |
|
| 22 | 5 | Nadajnik pozycji sprzęgła -G476- Wyłącznik świateł hamowania -F-5) |
| 23 | 5 | Dodatkowy przekaźnik pompy chłodzącej -J496- |
| 10 | Miernik masy powietrza -G70- (silnik Diesla) Zawór elektromagnetyczny regulacji ciśnienia doładowania -N75- (silnik Diesla) Zawór przełączający chłodnicy spalin z recyrkulacją spalin -N345- (silnik Diesla) Jednostka sterująca dla trybu gazowego -J659- Przekaźnik dla zaworów odcinających gaz -J908-1) Zawór wysokiego ciśnienia dla trybu gazowego -N372-1) |
|
| 15 | Zawór regulacji ciśnienia paliwa -N276- | |
| 24 | 10 | Sterownik wentylatora chłodnicy -J293- Przekaźnik wtórnej pompy powietrza -J299- Dodatkowy przekaźnik pompy chłodzącej -J496- Zawór elektromagnetyczny filtra z węglem aktywowanym 1 -N80- Zawór regulacyjny czynnika chłodzącego -N515- Zmienny zawór przełączający kolektora dolotowego -N156- Pompa obiegowa chłodziwa 2 -V178- Wtryskiwacz, cylinder 1 -N30-1) Wtryskiwacz, cylinder 2 -N31-1) Wtryskiwacz, cylinder 3 -N32-1) Wtryskiwacz, cylinder 4 -N33-1) |
| 25 | 40 | Pompa hydrauliczna ABS -V64- Jednostka sterująca ABS -J104- |
| 26 | 30 | Pokładowa jednostka sterująca zasilaniem -J519- (T52a/1) Lewa żarówka na zakręcie -L148- Żarówka przeciwmgielna lewa -L22- Tylna lewa żarówka przeciwmgielna -L46- lub tylna prawa żarówka przeciwmgielna -L47- Żarówka do pracy w dzień lewy -L174- Prawa żarówka -M3- Żarówka z lewym ogonem -M4- Sygnał skrętu w lewo przednia żarówka kierunkowskazów -M5- Tylna żarówka sygnalizacyjna skrętu w prawo -M8- Prawa żarówka hamulcowa -M10- Żarówka cofania z lewej strony -M16- Żarówka z sygnałem skrętu w prawo żarówka wzmacniacza -M19- Żarówka z lewym reflektorem mijania -M29- lewe światło główne żarówki reflektora głównego -M30- |
| 27 | 40 | Silnik pompy powietrza wtórnego -V101- |
| 50 | Automatyczna jednostka sterująca okresem świecenia -J179- | |
| 28 | – | – |
| 29 | 30 | Bezpiecznik 18 na uchwycie bezpiecznika C -SC18- Bezpiecznik 19 na uchwycie bezpiecznika C -SC19- |
| 50 | Bezpiecznik 35 na uchwycie bezpiecznika C -SC35- Bezpiecznik 39 na uchwycie bezpiecznika C -SC39- Bezpiecznik 54 na uchwycie bezpiecznika C -SC54- Bezpiecznik 55 na uchwycie bezpiecznika C -SC55- Bezpiecznik 59 na uchwycie bezpiecznika C -SC59- Bezpiecznik 60 na uchwycie bezpiecznika C -SC60- |
|
| 30 | 50 | Uchwyt bezpieczników C -SC- (-SC40- do -SC42- ) |

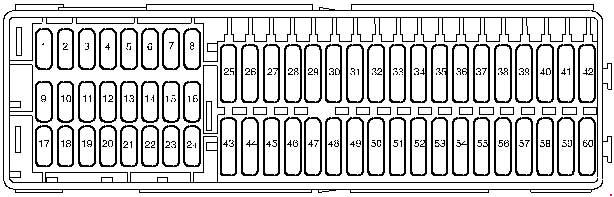

Bezpieczniki SC w kabinie
Panel SC pod deską rozdzielczą obejmuje m.in. zapalniczkę i gniazda 12 V, dmuchawę, tylną wycieraczkę, podgrzewane fotele, pompę paliwa, oświetlenie wnętrza oraz obwody wyposażenia dodatkowego.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | 10 | -Pojazdy specjalne- 4-stykowe złącze -T4aa- , Pin 1 3) Złącze 10-pinowe -T10l- , Pin 4 (Interfejs dla funkcji specjalnych) |
| 10 | 5 | Przekaźnik pompy paliwa -J17- Przekaźnik główny -J271- Sterownik trybu gazowego -J659- Zacisk 50 przekaźnika napięcia zasilania -J682- Przekaźnik rozrusznika 1 -J906- Stabilizator napięcia -J532- Interfejs diagnostyczny magistrali danych -J533- Jednostka sterująca silnikiem -J623- |
| 11 | 5 | Jednostka kontroli pomocy parkowania -J446- Zespół sterujący wspomagania parkowania -J791- |
| 12 | 5 | -Pojazdy specjalne- Taksometr -G41- Taksometr lustrzany -G511- |
| 103) | -Pojazdy specjalne-3) Złącze 2-stykowe -T2ab- , Pin 1 Złącze 2-stykowe -T2ac- , Pin 1 Złącze 28-pinowe -T28b- , Pin 13 |
|
| 204) | -Pojazdy specjalne-4) Złącze 8-stykowe -T8k- , Pin 8 Złącze 28-pinowe -T28a- , Pin 20 Złącze 28-pinowe -T28b- , Pin 20 |
|
| 13 | 7.5 | Wyłącznik świateł hamowania -F-3) Regulator zakresu regulacji reflektorów -E102- Przycisk TCS i ESP -E256- Przycisk wyświetlacza monitora ciśnienia w oponach -E492- Przycisk Start/Stop pracy -E693- Jednostka sterująca ABS -J104- Jednostka sterująca detektora przyczepy -J345- Sterownik napędu na wszystkie koła -J492- Wspomaganie układu kierowniczego -J500- Zespół sterujący dźwigni selektora -J587- Mechatronika dla przekładni z podwójnym sprzęgłem -J743- Silnik sterujący zasięgiem lewego reflektora -V48- Silnik sterujący zakresem prawego reflektora -V49- Jednostka sterująca do sterowania oświetleniem zakrętowym i zakresem reflektorów -J745- |
| 14 | 10 | Przełącznik świateł cofania -F4- Miernik masy powietrza -G70- Pomocniczy przekaźnik pracy nagrzewnicy pomocniczej -J485- Jednostka sterująca we wkładce deski rozdzielczej -J285- Element grzejny do odpowietrznika skrzyni korbowej -N79- Zawór elektromagnetyczny filtra z węglem aktywowanym 1 -N80- Przyłącze diagnostyczne – złącze U31-16-pinowe -T16- , Pin 1 |
| 15 | 5 | Jednostka sterująca poduszką powietrzną -J234- Światło ostrzegawcze wyłączone z poduszki powietrznej po stronie pasażera -K145- |
| 16 | 5 | Wyłącznik światła -E1- Przełącznik wyjścia grzałki/ciepła -E16- Nadajnik wysokociśnieniowy -G65- Czujnik jakości powietrza -G238- Nadawca poziomu oleju i temperatury oleju -G266- Automatyczne wewnętrzne lusterko antyodblaskowe -Y7- |
| 17 | – | – |
| 18 | 10 | -Pojazdy specjalne- Pilot zdalnego sterowania alarmem taksówkowym -J601- |
| 10 | -Pojazdy specjalne- Złącze 10-pinowe -T10l- , Pin 6 (Interfejs dla funkcji specjalnych) |
|
| 19 | 10 | -Pojazdy specjalne- Taksometr -G41- Taksometr lustrzany -G511- Pilot zdalnego sterowania alarmem taksówkowym -J601- Radiotelefon dwukierunkowy -R8- Drukarka -R98- |
| 10 | -Pojazdy specjalne- Złącze 10-pinowe -T10l- , Pin 7 (Interfejs dla funkcji specjalnych) |
|
| 20 | 20 | zapalniczka do papierosów -U1-7) |
| 21 | 10 | Wyłącznik światła -E1- Przełącznik wyjścia grzałki/ciepła -E16- Czujnik deszczu i światła -G397- Podgrzewany przekaźnik tylnej szyby -J9- Sterownik klimatyczny -J255- Jednostka sterująca systemu klimatyzacji -J301- Przekaźnik rogowy -J413- Odbiornik zdalnego sterowania do pomocniczego podgrzewacza płynu chłodzącego -R149- Zespół sterujący dźwigni selektora -J587- Przyłącze diagnostyczne – złącze U31-16-pinowe -T16- , Pin 16 Przełącznik do oświetlenia wewnętrznego -E599- (Camper) Tylne światło wewnętrzne -W43- (Camper) |
| 22 | 10 | Pokładowa jednostka sterująca zasilaniem -J519- (T52b/42) 2) |
| 23 | 5 | -Pojazdy specjalne- Wewnętrzny wyłącznik światła (taxi) -E115- Przełącznik znaków taksówek -E138- Złącze 10-pinowe -T10l- , Pin 1 (Interfejs dla funkcji specjalnych) |
| 10 | -Pojazdy specjalne- 3-stykowe złącze -T3ak- , Pin 1 3) Przekaźnik lamp błyskowych -J630-4 |
|
| 24 | 5 | Wewnętrzny czujnik monitorujący -G273- Nadajnik pochylenia pojazdu -G384- Czujnik alarmu antywłamaniowego -G578- Róg alarmowy -H12- Pokładowa jednostka sterująca zasilaniem -J519- (T52c/1) |
| 25 | 10 | Moduł wyjściowy dla lewego reflektora -J667- |
| 26 | 10 | Moduł wyjściowy dla prawego reflektora -J668- |
| 27 | – | – |
| 28 | 20 | Gniazdo 12 V 3 -U19- , w zestawie magazynowym. |
| 29 | 15 | Silnik wycieraczki tylnej szyby -V12- |
| 30 | – | – |
| 31 | 5 | Przełącznik wyjścia grzałki/ciepła -E16- Lewy element spryskiwacza odrzutowego -Z20- Element podgrzewacza prawego dyszy spryskiwacza -Z21- |
| 32 | – | – |
| 33 | 40 | Jednostka sterująca systemu klimatyzacji -J301- Przełącznik wyjścia grzałki/ciepła -E16- |
| 34 | – | – |
| 35 | 10 | -Pojazdy specjalne-3) Światło fluorescencyjne z tyłu wysokiego dachu -W41- Światło fluorescencyjne w centrum wysokiego dachu -W42- |
| 36 | – | – |
| 37 | – | – |
| 38 | – | – |
| 39 | 20 | -Pojazdy specjalne- Złącze 10-pinowe -T10ai- , Pin 1 3) |
| 30 | -Pojazdy specjalne- 4-pinowe złącze -T4ad- , Pin 1 4) |
|
| 40 | 20 | Jednostka sterująca detektora przyczepy -J345- |
| 41 | 20 | Jednostka sterująca detektora przyczepy -J345- |
| 42 | 20 | Jednostka sterująca detektora przyczepy -J345- |
| 43 | 15 | Przekaźnik pompy paliwa -J17- Elektryczna pompa paliwowa 2 przekaźnik -J49- Dodatkowa pompa paliwowa -V393- |
| 44 | 40 | Jednostka sterująca dmuchawą świeżego powietrza -J126- Dmuchawa świeżego powietrza -V2- |
| 45 | 20 | Przekaźnik systemu spryskiwaczy reflektorów -J39- Pompa układu spryskiwacza reflektorów -V11- |
| 46 | 10 | Pokładowa jednostka sterująca zasilaniem -J519- (T52b/42) 1) Światło wewnętrzne przednie -W1- Oświetlenie przedziału bagażowego -W3- Oświetlenie schowka na rękawice -W6- Tylne światło wewnętrzne -W43- |
| 30 | Sterownik drzwi kierowcy -J386-2) | |
| 47 | 30 | zapalniczka do papierosów -U1-6) Przekaźnik odciążający styk X -J59-7)8) Uchwyt bezpiecznika C -SC- (-SC28- do -SC33- ) 7)8) |
| 48 | 30 | Podgrzewane fotele przednie -J774- |
| 49 | 30 | Sterownik drzwi kierowcy -J386-1) Jednostka sterująca drzwiami wejściowymi dla pasażerów -J387- |
| 50 | 20 | Pokładowa jednostka sterująca zasilaniem -J519- (T52b/1) Silnik wycieraczki tylnej szyby -V12- Pompa spryskiwacza szyby przedniej i tylnej szyby -V59- Pompa spryskiwacza -V5- |
| 51 | 15 | Przekaźnik napięcia zasilania przyczepy -J941- Gniazdo przyczepy -U10- (T13/10) |
| 30 | -Pojazdy specjalne- Złącze 10-pinowe -T10ai- , Pin 4 Złącze 10-pinowe -T10ai- , Pin 5 |
|
| 52 | 25 | Podgrzewany przekaźnik tylnej szyby -J9- Podgrzewana szyba tylna -Z1- Ogrzewana szyba tylna w lewych drzwiach skrzydła -Z26- Ogrzewana szyba tylna w prawych drzwiach skrzydła -Z27- Przekaźnik dmuchawy świeżego powietrza -J13- Rezystor serii dmuchaw świeżego powietrza z bezpiecznikiem przegrzania -N24- Dmuchawa świeżego powietrza -V2- |
| 53 | 156) 207) |
Gniazdo 12 V -U5- , w tylnej konsoli środkowej Gniazdo 12 V 2 -U18- , w lewym tylnym panelu bocznym |
| 54 | 15 | -Pojazdy specjalne-4) Przekaźnik przełączający 1 dla wentylatora dachowego -J180- |
| 55 | 15 | -Pojazdy specjalne-4) Złącze 8-stykowe -T8m- , Pin 4 Złącze 8-stykowe -T8n- , Pin 4 |
| 56 | – | – |
| 57 | 5 | Jednostka sterująca we wkładce deski rozdzielczej -J285-5) Elektroniczna jednostka sterująca kolumną kierownicy -J527-5) |
| 58 | 5 | Sterownik elektroniki sterującej elektroniką telefonu komórkowego -J412-5) |
| 59 | 5 | -Pojazdy specjalne- Przełącznik radiowy -E72- Przycisk obejścia zapłonu -E489- Przycisk do wyłączania światła do jazdy dziennej -E652- Pamięć danych o wypadkach -J754- |
| 60 | 30 | -Pojazdy specjalne- Złącze 3-stykowe -T3al- , Pin 1 |
