Volkswagen Fox (2004-2009) – bezpieczniki schemat

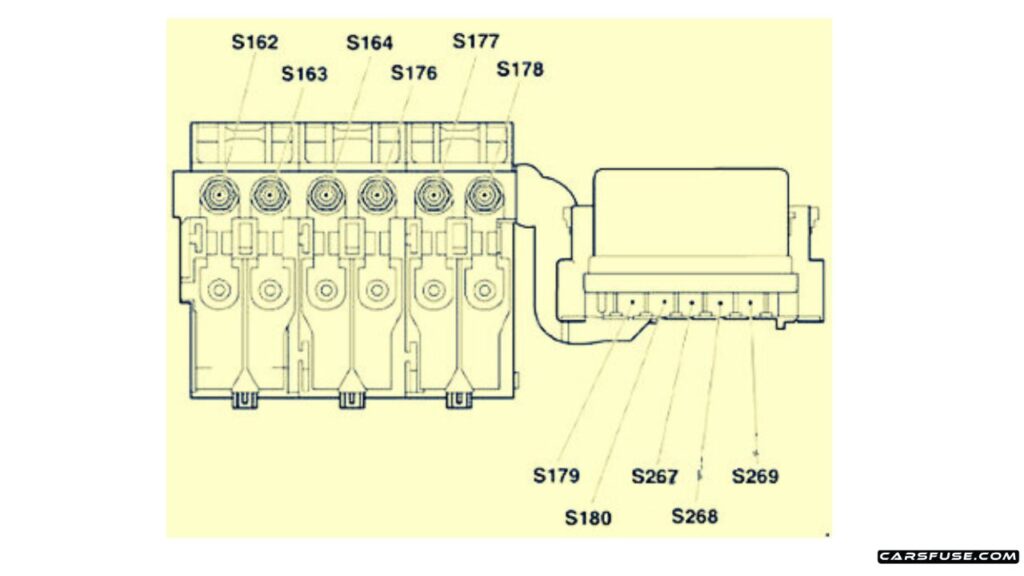

Uchwyt bezpiecznika akumulatora -S-
| Numer | A | Funkcja |
| 1 | 175 | Alternator -C- |
| Regulator napięcia -C1- | ||
| 2 | 110 | Zacisk 30 złącze kablowe -TV2- |
| 3 | 40 | Jednostka sterująca wentylatora grzejnikowego -J293- |
| 4 | 50 | Jednostka sterująca ABS -J104- |
| 5 | 40 | Pompa hydrauliki układu kierowniczego -V119- |
| Jednostka sterująca ABS -J104- | ||
| Jednostka sterująca wentylatora grzejnikowego -J293- | ||
| Wspomaganie układu kierowniczego -J500- | ||
| 50 | Pompa hydrauliki układu kierowniczego -V119- ( do grudnia 2006 r.) | |
| Wspomaganie kierownicy -J500- ( do grudnia 2006 r.) | ||
| 6 | 50 | Przekaźnik świecy żarowej -J52- ( tylko dla pojazdów z silnikiem Diesla o pojemności 1,4l ) |
| 7 | 25 | Jednostka sterująca ABS -J104- |
| 8 | 30 | Wyłącznik termiczny wentylatora chłodnicy -F18- (tylko dla pojazdów z silnikami wysokoprężnymi 1,2l i 1,4l) |
| Przekaźnik prędkości obrotowej wentylatora chłodnicy -J101- ( tylko dla pojazdów z silnikiem 1,4l ) | ||
| Dmuchawa świeżego powietrza i przekaźnik wentylatora chłodnicy -J209- ( tylko dla pojazdów z silnikiem 1,4l ) | ||
| Jednostka sterująca wentylatora grzejnikowego -J293- | ||
| 9 | 5 | Jednostka sterująca wentylatora grzejnikowego -J293- |
| 10 | 15 | Jednostka kontroli dostaw na pokładzie -J519- ( do grudnia 2006 r.) |
| Jednostka sterująca silnikiem -J623- | ||
| 11 | 5 | Jednostka sterująca systemu klimatyzacji -J301- |
| Jednostka sterująca wentylatora grzejnikowego -J293- |
Uchwyt bezpieczników -SC-
| Numer | A | Funkcja |
| 1 | 5 | Nadajnik wysokociśnieniowy -G65- |
| Jednostka sterująca wentylatora grzejnikowego -J293- | ||
| Jednostka sterująca systemu klimatyzacji -J301- | ||
| 2 | 5 | System wygodnej centralnej jednostki sterującej -J393- |
| Pokładowa jednostka sterująca zasilaniem -J519- | ||
| 3 | 5 | Nadawca prędkościomierza -G22- |
| Wspomaganie układu kierowniczego -J500- | ||
| Element podgrzewacza strumienia rozpylonej cieczy do spryskiwacza szyby przedniej -N113- | ||
| 4 | 5 | Zewnętrzny przełącznik klamki drzwi kierowcy do zabezpieczenia przed kradzieżą -F121- |
| 5 | 20 | Radio -R- |
| 6 | 20 | Podgrzewany przekaźnik sterujący tylną szybą -J48- |
| Pokładowa jednostka sterująca zasilaniem -J519- | ||
| 7 | 10 | Przerywany przełącznik wycieraczek -E22- |
| 8 | 5 | Pokładowa jednostka sterująca zasilaniem -J519- |
| 9 | – | Puste |
| 10 | 20 | Sterownik regulacji szyberdachu przesuwnego -J245- |
| 11 | 10 | Sygnał skrętu w prawo przednia żarówka kierunkowskazów -M7- |
| Tylna żarówka sygnalizacyjna skrętu w prawo -M8- | ||
| Żarówka z sygnałem skrętu w prawo żarówka wzmacniacza -M19- | ||
| System wygodnej centralnej jednostki sterującej -J393- | ||
| Pokładowa jednostka sterująca zasilaniem -J519- | ||
| 12 | 10 | Sygnał skrętu w lewo przednia żarówka kierunkowskazów -M5- |
| Sygnał skrętu w lewo z tyłu żarówka sygnalizacyjna -M6- | ||
| Żarówka z sygnałem skrętu w lewo -M18- | ||
| System wygodnej centralnej jednostki sterującej -J393- | ||
| Pokładowa jednostka sterująca zasilaniem -J519- | ||
| 13 | – | Puste |
| 14 | 5 | Przełącznik regulacji lusterka -E43- |
| System wygodnej centralnej jednostki sterującej -J393- | ||
| 15 | 15 | Regulator ogrzewanego fotela kierowcy -E94- |
| Podgrzewany regulator przedniego fotela pasażera -E95- | ||
| Podgrzewana jednostka sterująca siedziska kierowcy -J131- | ||
| 16 | 25 | System wygodnej centralnej jednostki sterującej -J393- |
| 17 | 15 | Przedni i tylny przełącznik świateł przeciwmgielnych -E23- |
| Przedni i tylny włącznik świateł przeciwmgielnych żarówka oświetleniowa -L40- | ||
| 18 | 10 | Silnik wycieraczki tylnej szyby -V12- |
| 19 | – | Puste |
| 20 | 5 | Podgrzewane lusterko zewnętrzne po stronie kierowcy -Z4- |
| Podgrzewane lusterko zewnętrzne po stronie pasażera z przodu -Z5- | ||
| Pokładowa jednostka sterująca zasilaniem -J519- | ||
| 21 | – | Puste |
| 22 | – | Puste |
| 23 | 5 | Nadajnik kąta skrętu -G85- |
| Przycisk TCS i ESP -E256- | ||
| Przełączniki i oświetlenie regulatorów instrumentów -L155- | ||
| Jednostka sterująca ABS -J104- | ||
| 24 | 10 | Nadajnik kąta skrętu -G85- |
| Jednostka sterująca ABS -J104- |

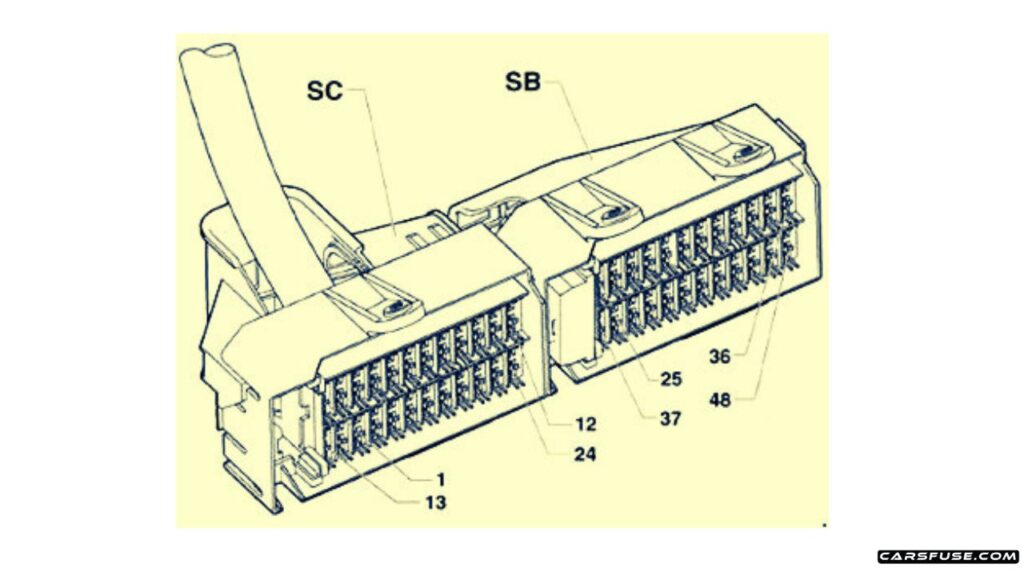

Uchwyt bezpieczników -SB-
| Numer | A | Funkcja |
| 25 | 10 | Sygnał skrętu w lewo przednia żarówka kierunkowskazów -M5- |
| Sygnał skrętu w lewo z tyłu żarówka sygnalizacyjna -M6- | ||
| Sygnał skrętu w prawo przednia żarówka kierunkowskazów -M7- | ||
| Tylna żarówka sygnalizacyjna skrętu w prawo -M8- | ||
| Pokładowa jednostka sterująca zasilaniem -J519- | ||
| 26 | 10 | Cewka zapłonowa 1 ze stopniem wyjściowym -N70- |
| Cewka zapłonowa 2 ze stopniem wyjściowym -N127- | ||
| Cewka zapłonowa 3 ze stopniem wyjściowym -N291- | ||
| Transformator zapłonowy -N152- ( tylko dla pojazdów z silnikiem 1,4l ) | ||
| Jednostka sterująca silnikiem -J623- | ||
| 27 | 15 | Jednostka sterująca systemu klimatyzacji -J301- |
| Złącze przyłączeniowe, 16-stykowe, w diagnostyce -T16a- | ||
| 28 | 5 | Wkładka panelu Dash -K- |
| System wygodnej centralnej jednostki sterującej -J393- | ||
| 29 | 20 | Automatyczna spryskiwacz przerywany i przekaźnik wycieraczki -J31- |
| Onboard supply control unit -J519- | ||
| 30 | 5 | Element grzejny do odpowietrznika skrzyni korbowej -N79- ( tylko dla pojazdów z silnikiem benzynowym 1,4l ) |
| Miernik masy powietrza -G70- ( tylko dla pojazdów z silnikiem Diesla o pojemności 1,4l ) | ||
| Przekaźnik zasilania prądem -J16- ( tylko dla pojazdów z silnikiem 1,2l ) | ||
| Jednostka sterująca silnikiem -J623- | ||
| 31 | 5 | Prawa żarówka tylna -M2- ( do grudnia 2006 r.) |
| Prawa żarówka -M3- | ||
| Prawa żarówka hamulcowa i tylna -M22- | ||
| Wkładka deski rozdzielczej -K- | ||
| 32 | 5 | Oświetlenie tablicy rejestracyjnej -X- |
| 33 | 15 | Nadawca wskaźnika paliwa -G- |
| Pompa ciśnieniowa układu paliwowego -G6- | ||
| 34 | 10 | Nadawca Hall -G40- ( tylko dla pojazdów z silnikami benzynowymi 1,2l i 1,4l ) |
| Silnik klapy kolektora dolotowego -V157- ( tylko dla pojazdów z silnikiem Diesla o pojemności 1,4l ) | ||
| Zawór recyrkulacji spalin -N18- ( tylko dla pojazdów z silnikiem Diesla o pojemności 1,4l ) | ||
| Ciśnieniowy zawór elektromagnetyczny regulacji ciśnienia doładowania -N75- ( tylko dla pojazdów z silnikiem Diesla o pojemności 1,4l ) | ||
| Elektromagnetyczny zawór elektromagnetyczny filtra z węglem aktywowanym 1 -N80- (tylko dla pojazdów z silnikami benzynowymi 1,2l i 1,4l) | ||
| 35 | 10 | Przedni i tylny przełącznik świateł przeciwmgielnych -E23- |
| Przedni i tylny włącznik świateł przeciwmgielnych żarówka oświetleniowa -L40- | ||
| Światło lewego reflektora żarówka z podwójnym żarnikiem -L1- | ||
| Wkładka deski rozdzielczej -K- | ||
| Światła drogowe lewego reflektora -M30- ( do listopada 2006 r. ) | ||
| 36 | 10 | Przedni i tylny przełącznik świateł przeciwmgielnych -E23- |
| Przedni i tylny włącznik świateł przeciwmgielnych żarówka oświetleniowa -L40- | ||
| Światło lewego reflektora żarówka z podwójnym żarnikiem -L1- | ||
| Regulator zakresu regulacji reflektorów -E102- | ||
| Silnik sterujący zasięgiem lewego reflektora -V48- | ||
| Żarówka z lewym światłem mijania -M29- ( do listopada 2006 r.) | ||
| 37 | 10 | Przełącznik świateł cofania -F4- |
| Żarówka cofania z lewej strony -M16- | ||
| Prawa żarówka cofania -M17- | ||
| Pokładowa jednostka sterująca zasilaniem -J519- | ||
| 38 | 5 | Przełącznik pedału sprzęgła -F36- |
| Przełącznik pedału hamulca -F47- | ||
| Przekaźnik pompy paliwa -J17- | ||
| Wkładka deski rozdzielczej -K- | ||
| 39 | 10 | Oświetlenie przedziału bagażowego -W3- |
| Pokładowa jednostka sterująca zasilaniem -J519- | ||
| 40 | 10 | Wyłącznik świateł hamowania -F- |
| 41 | 10 | Klakson dźwiękowy lub dwutonowy -H1- |
| Pokładowa jednostka sterująca zasilaniem -J519- | ||
| 42 | 25 | Wyłącznik dmuchawy świeżego powietrza -E9- |
| 43 | 5 | Żarówka z lewej strony -M1- |
| Żarówka z lewym ogonem -M4- ( do grudnia 2006 r.) | ||
| Hamulec lewy i żarówka tylna -M21- | ||
| Wkładka deski rozdzielczej -K- | ||
| 44 | 10 | Wtryskiwacz, cylinder 1 -N30- |
| Wtryskiwacz, cylinder 2 -N31- | ||
| Wtryskiwacz, cylinder 3 -N32- | ||
| Wtryskiwacz, cylinder 4 -N33- ( tylko dla pojazdów z silnikiem benzynowym 1,4l ) | ||
| Jednostka sterująca silnikiem -J623- | ||
| 45 | 10 | Sonda lambda -G39- |
| Sonda lambda po katalizatorze -G130- | ||
| 5 | Przełącznik pedału sprzęgła -F36- | |
| Przełącznik pedału hamulca -F47- | ||
| Przekaźnik o niskiej mocy cieplnej -J359- | ||
| Przekaźnik o wysokiej mocy cieplnej -J360- | ||
| 46 | 10 | Żarówka z podwójnym żarnikiem z prawym reflektorem -L2- |
| żarówka główna prawego reflektora -M32- ( do listopada 2006 r.) | ||
| 47 | 10 | Żarówka z podwójnym żarnikiem z prawym reflektorem -L2- |
| żarówka z prawym światłem mijania -M31- ( do listopada 2006 r.) | ||
| Silnik sterujący zakresem prawego reflektora -V49- | ||
| 48 | 20 | Zapalniczka do papierosów -U1- |
| Żarówka do zapalniczek do papierosów -L28- |

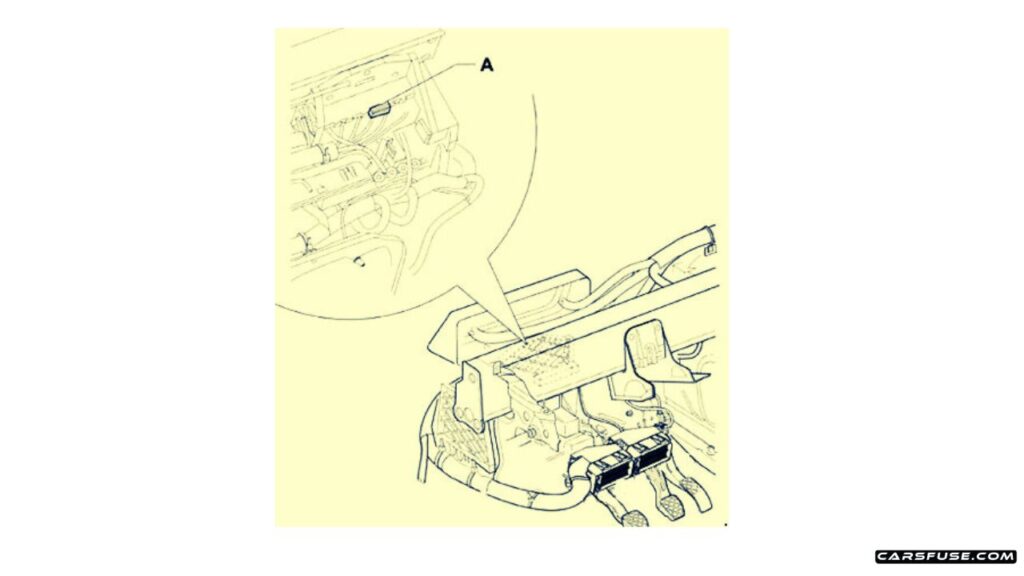

Bezpieczniki z uchwytem przekaźnika
| Numer | A |
Funkcja |
| A | 20 | Specjalny bezpiecznik do sterowania oknem drzwiowym -S37- |

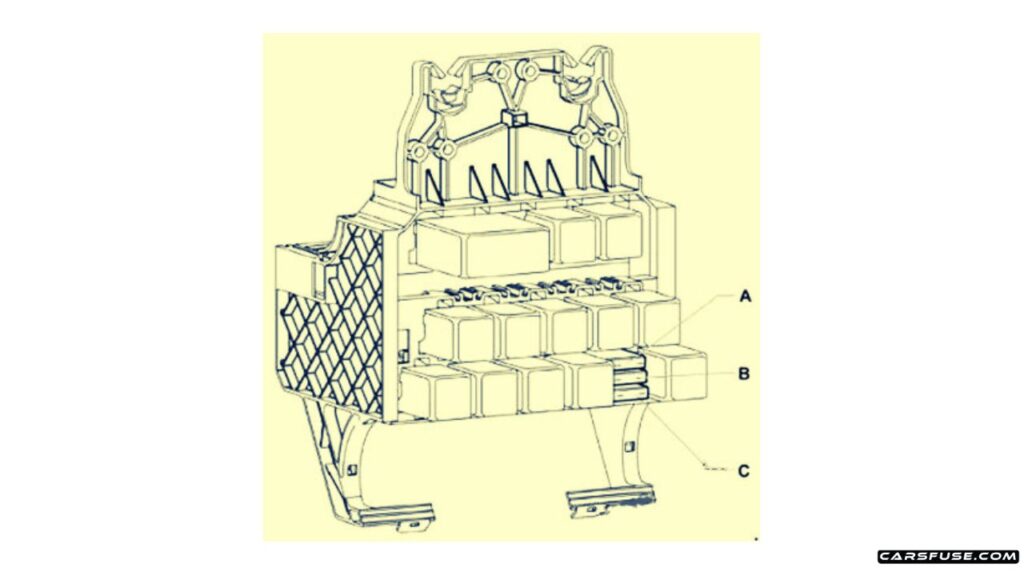

Bezpieczniki oporowe do ogrzewania
| Numer | A |
Funkcja |
| A | 40 | Rezystancja grzewcza Bezpiecznik 1 -S276- |
| B | 40 | Rezystancja grzewcza Bezpiecznik 2 -S277- |
| C | 40 | Rezystancja grzewcza Bezpiecznik 3 -S278- |
