Volkswagen ID.3 E11/E12 (2019-2023) ma skrzynkę bezpieczników SB pod przednią pokrywą, panel SA z zabezpieczeniami wysokoprądowymi i skrzynkę SC w desce rozdzielczej. Przygotowaliśmy schematy i kompletne zestawienia położeń bezpieczników z podziałem na te trzy układy oraz przekaźniki. Samochody różnych roczników, wersji wyposażenia i rynków mogą mieć inną obsadę pól.
ID.3 jest samochodem elektrycznym. Opisane zabezpieczenia dotyczą instalacji pokładowej i nie stanowią instrukcji naprawy układu wysokonapięciowego. Nie wolno dotykać pomarańczowych przewodów trakcyjnych, a wkładki dużej mocy powinien sprawdzać wykwalifikowany serwis. Do konkretnego samochodu należy dobrać amperaż na podstawie oznaczeń w jego instrukcji i na pokrywie skrzynki.
Lokalizacja skrzynek bezpieczników ID.3
Komora pod przednią pokrywą: główna skrzynka SB znajduje się z przodu samochodu, pod osłoną mocowaną zatrzaskami. Obok jest panel SA obejmujący zabezpieczenia dużej mocy i rozdział zasilania 12 V. Przed zdjęciem osłony trzeba wyłączyć pojazd.
W kabinie: skrzynka SC znajduje się za osłoną z lewej strony deski rozdzielczej w samochodach z kierownicą po lewej stronie. W odmianach z kierownicą po prawej stronie dostęp może znajdować się za osłoną schowka pasażera.
Bezpieczniki SB i przekaźniki pod przednią pokrywą

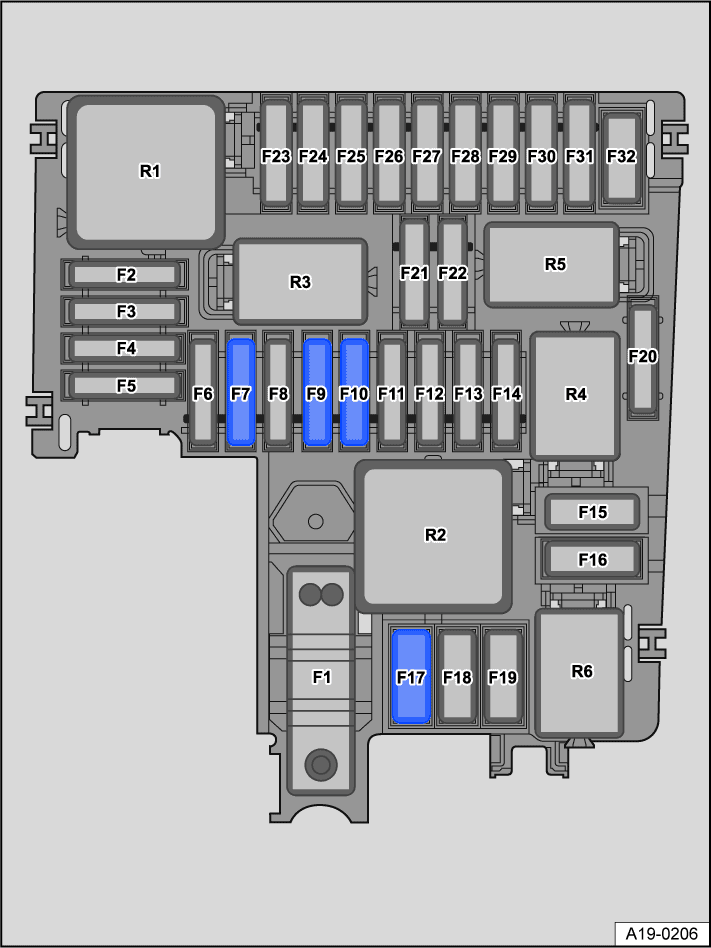

Rozmieszczenie skrzynki SB oraz przekaźników. Wśród zabezpieczanych obwodów są ABS, elektronika napędu, reflektory, tempomat adaptacyjny, klimatyzacja i wycieraczki.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| SB1 | – | Nieobsadzona pozycja |
| SB2 | 7,5 A | Jednostka sterująca ABS |
| SB3 | 10 A | Przetwornica napięcia Elektronika zasilająca i sterująca do napędu elektrycznego |
| SB4 | 30 A | Lewy przedni reflektor |
| SB5 | 30 A | Prawy przedni reflektor |
| SB6 | 7,5 A | Adaptacyjny tempomat |
| SB7 | 30 A | Silnik wycieraczki przedniej szyby po stronie pasażera |
| SB8 | – | Nieobsadzona pozycja |
| SB9 | 15 A | Klakson |
| SB10 | 30 A | Silnik wycieraczek szyby przedniej po stronie kierowcy |
| SB11 | 7,5 A | Przekaźnik układu klimatyzacji |
| SB12 | 7,5 A | Moduł generatora dźwięku silnika 1 |
| SB13 | 25 A | Jednostka sterująca ABS |
| SB14 | – | Nieobsadzona pozycja |
| SB15 | 40 A | Jednostka sterująca ABS |
| SB16 | 50 A | Wentylator chłodnicy |
| SB17 | 40 A | Ogrzewanie przedniej szyby |
| SB18 | – | Nieobsadzona pozycja |
| SB19 | – | Nieobsadzona pozycja |
| SB20 | – | Nieobsadzona pozycja |
| SB21 | – | Nieobsadzona pozycja |
| SB22 | – | Nieobsadzona pozycja |
| SB23 | 10 A | Jednostka sterująca silnika/silnika |
| SB24 | 5 A | Wentylator chłodnicy |
| SB25 | 10 A | Pompa płynu chłodzącego do elementu grzejnego PTC akumulatora wysokonapięciowego 3 |
| SB26 | 10 A | Pompa płynu chłodzącego do obiegu niskotemperaturowego Silnik sterujący rolety chłodnicy |
| SB27 | – | Nieobsadzona pozycja |
| SB28 | – | Nieobsadzona pozycja |
| SB29 | – | Nieobsadzona pozycja |
| SB30 | – | Nieobsadzona pozycja |
| SB31 | – | Nieobsadzona pozycja |
| SB32 | 50 A | Serwo hamulca |
Przekaźniki w skrzynce SB
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| R1 | – | Główny przekaźnik |
| R2 | – | Nieobsadzona pozycja |
| R3 | – | Przekaźnik klaksonu |
| R4 | – | Nieobsadzona pozycja |
| R5 | – | Nieobsadzona pozycja |
| R6 | – | Przekaźnik układu klimatyzacji |
Bezpieczniki wysokoprądowe SA

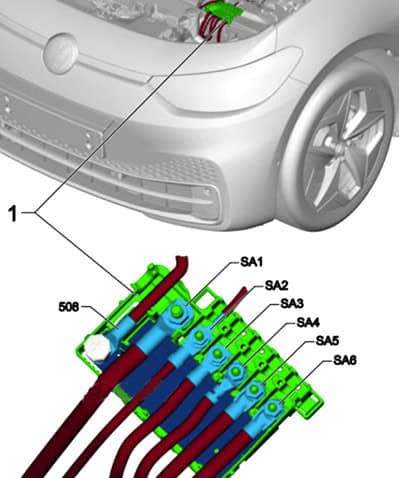

Duże bezpieczniki zapewniają zasilanie m.in. przetwornicy napięcia, wspomagania kierownicy oraz paneli bezpieczników. Pozycja 508 oznacza akumulator w rozpisce, a nie standardową wkładkę wymienianą przez użytkownika.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 508 | – | Bateria |
| SA1 | 350 A | Przetwornica napięcia |
| SA2 | 80 A | Jednostka sterująca monitora akumulatora Jednostka sterująca wspomaganiem układu kierowniczego |
| SA3 | 100 A | Uchwyt bezpiecznika C (tablica rozdzielcza) |
| SA4 | 100 A | Uchwyt bezpiecznika |
| SA5 | – | Nieobsadzona pozycja |
| SA6 | 125 A | Uchwyt bezpiecznika B (komora silnika) |
Bezpieczniki SC w desce rozdzielczej

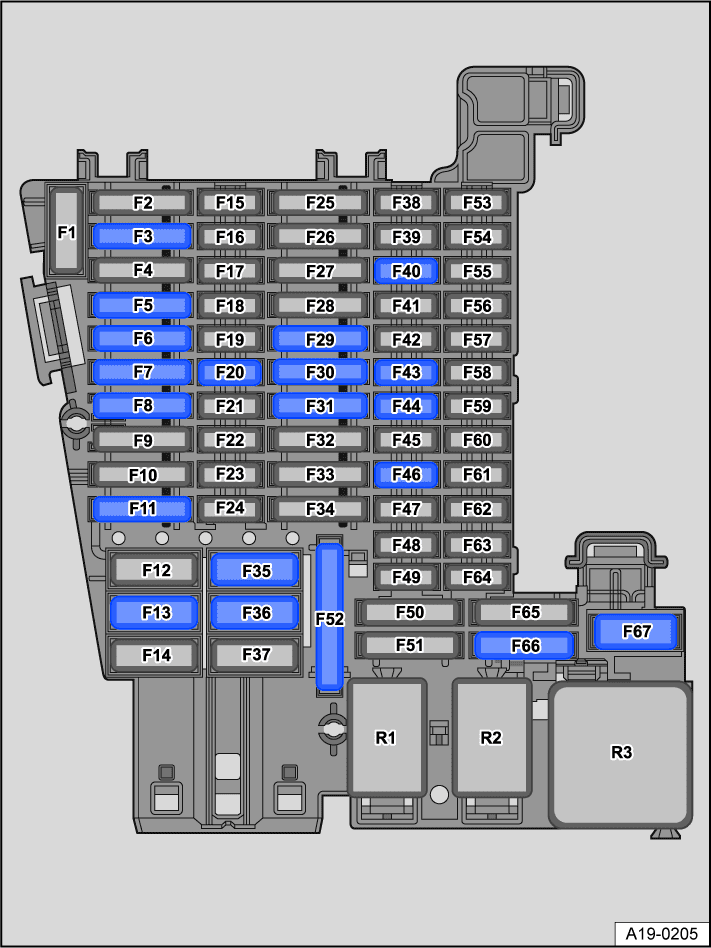

Panel zawiera zabezpieczenia poduszek powietrznych, oświetlenia, elektrycznych szyb, radia, ogrzewania, gniazd 12 V i USB. W niektórych wersjach wyposażenia część pól jest pusta.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| SC1 | – | Nieobsadzona pozycja |
| SC2 | 15 A | Jednostka sterująca poduszką powietrzną |
| SC3 | 25 A | Jednostka sterująca detektora przyczepy |
| SC4 | 7,5 A | Kamera przednia do systemów wspomagania kierowcy |
| SC5 | 20 A | Pokładowa jednostka sterująca zasilaniem (lewe oświetlenie zewnętrzne) |
| SC6 | 30 A | Pokładowa jednostka sterująca zasilaniem (oświetlenie wewnętrzne) |
| SC7 | 30 A | Jednostka sterująca ogrzewania i klimatyzacji (ogrzewanie siedzenia) |
| SC8 | 15 A | Sterownik regulacji przesuwanego szyberdachu |
| SC9 | 30 A | Sterownik drzwi kierowcy (dla modeli z kierownicą po lewej stronie) Sterownik drzwi przednich dla pasażera (dla modeli z kierownicą po prawej stronie) Silnik regulatora tylnej szyby po stronie kierowcy (dla modeli z kierownicą po lewej stronie) Silnik regulatora tylnej szyby po stronie pasażera (dla modeli z kierownicą po prawej stronie ) modele napędów) |
| SC10 | 10 A | Lewy zespół świateł tylnych |
| SC11 | 15 A | Jednostka sterująca detektora przyczepy |
| SC12 | – | Nieobsadzona pozycja |
| SC13 | 40 A | Pokładowa jednostka sterująca zasilaniem (centralny zamek) |
| SC14 | 30 A | Cyfrowa jednostka sterująca pakietem dźwiękowym |
| SC15 | – | Nieobsadzona pozycja |
| SC16 | – | Nieobsadzona pozycja |
| SC17 | 5 A | Sterownik wspomagania parkowania Sterownik wspomagania zmiany pasa ruchu 1 Sterownik wspomagania zmiany pasa ruchu 2 Lusterko zewnętrzne po stronie kierowcy Lampka ostrzegawcza asystenta zmiany pasa ruchu w prawym lusterku zewnętrznym (dla modeli z kierownicą po prawej stronie) Lampka ostrzegawcza asystenta zmiany pasa ruchu w lewym lusterku zewnętrznym (dla modeli z kierownicą po prawej stronie w modelach z kierownicą ręczną) Lusterko zewnętrzne po stronie pasażera Lampka ostrzegawcza asystenta zmiany pasa ruchu w prawym lusterku zewnętrznym (dla modeli z kierownicą po lewej stronie) Lampka ostrzegawcza asystenta zmiany pasa ruchu w lewym lusterku zewnętrznym (dla modeli z kierownicą po prawej stronie) |
| SC18 | 5 A | Jednostka sterująca czytnika kart chipowych Jednostka sterująca elektronicznego zamka kolumny kierownicy Interfejs systemu wsiadania i ruszania Jednostka sterująca 2 ochrony przed włamaniem Jednostka sterująca 3 ochrony przed włamaniem Jednostka sterująca 4 ochrony przed włamaniem Jednostka sterująca 5 ochrony przed włamaniem |
| SC19 | 5 A | Jednostka sterująca modułu wzywania pomocy i jednostka komunikacyjna Jednostka sterująca z jednostką wyświetlacza systemu informacyjnego kierowcy |
| SC20 | 10 A | Uchwyt telefonu Jednostka sterująca stabilizacją transmisji i odbioru Złącze USB 1 |
| SC21 | 7,5 A | Uchwyt pokrywy tylnej Jednostka sterująca kamery widoku z góry |
| SC22 | 10 A | Jednostka sterująca silnika/silnika |
| SC23 | 5 A | Jednostka kontroli dostępu do Internetu |
| SC24 | 10 A | Prawy zespół świateł tylnych |
| SC25 | 25 A | Lewy przedni pas bezpieczeństwa |
| SC26 | 30 A | Sterownik drzwi kierowcy (dla modeli z kierownicą po prawej stronie) Sterownik drzwi przednich dla pasażera (dla modeli z kierownicą po lewej stronie) Silnik regulatora tylnej szyby po stronie kierowcy (dla modeli z kierownicą po prawej stronie) Silnik regulatora tylnej szyby po stronie pasażera (dla modeli z kierownicą po lewej stronie ) modele napędów) |
| SC27 | 25 A | Prawy przedni pas bezpieczeństwa |
| SC28 | 10 A | Przetwornica napięcia Jednostka sterująca regulacją akumulatora Złącze serwisowe układu wysokiego napięcia |
| SC29 | 15 A | Jednostka sterująca detektora przyczepy |
| SC30 | 20 A | Jednostka sterująca 1 dla elektroniki informacyjnej (komponenty Infotainment) |
| SC31 | 25 A | Jednostka sterująca detektora przyczepy |
| SC32 | 25 A | Pokładowa jednostka sterująca zasilaniem |
| SC33 | – | Nieobsadzona pozycja |
| SC34 | 15 A | Sterownik ogrzewania i klimatyzacji |
| SC35 | 40 A | Ogrzewanie tylnych siedzeń |
| SC36 | 40 A | Jednostka sterująca dmuchawy świeżego powietrza |
| SC37 | – | Nieobsadzona pozycja |
| SC38 | 7,5 A | Jednostka sterująca lewego przedniego fotela masującego Jednostka sterująca prawego przedniego fotela masującego |
| SC39 | 15 A | Jednostka sterująca elektroniką kolumny kierownicy |
| SC40 | 10 A | Klakson alarmowy |
| SC41 | 5 A | Interfejs diagnostyczny magistrali danych |
| SC42 | – | Nieobsadzona pozycja |
| SC43 | 7,5 A | Czujnik stężenia dwutlenku węgla we wnętrzu Czujnik temperatury wnętrza pojazdu Przekaźnik podgrzewanej tylnej szyby |
| SC44 | 7,5 A | Moduł przełącznika środkowego w desce rozdzielczej Jednostka sterująca podnośnika szyby Jednostka sterująca oświetleniem Czujnik deszczu i światła Czujnik alarmu antywłamaniowego Dynamiczna listwa świetlna 1 do wyświetlania informacji w tablicy rozdzielczej Przednie oświetlenie wewnętrzne Złącze diagnostyczne |
| SC45 | 5 A | Jednostka sterująca elektroniką kolumny kierownicy |
| SC46 | 10 A | Jednostka wyświetlacza przedniego wyświetlacza informacyjnego i jednostka sterująca jednostki sterującej Jednostka sterująca wyświetlacza przeziernego |
| SC47 | 10 A | 2020-2022: Elektronicznie sterowana jednostka sterująca tłumieniem |
| SC48 | 10 A | Gniazdo ładowania USB 1 |
| SC49 | – | Nieobsadzona pozycja |
| SC50 | – | Nieobsadzona pozycja |
| SC51 | – | Nieobsadzona pozycja |
| SC52 | 20 A | Gniazdo 12 V 3 |
| SC53 | – | Nieobsadzona pozycja |
| SC54 | – | Nieobsadzona pozycja |
| SC55 | – | Nieobsadzona pozycja |
| SC56 | – | Nieobsadzona pozycja |
| SC57 | – | Nieobsadzona pozycja |
| SC58 | 7,5 A | Jednostka sterująca czytnikiem kart chipowych |
| SC59 | 7,5 A | Przekaźnik gniazdek elektrycznych Automatyczne, nieoślepiające lusterko wewnętrzne |
| SC60 | 7,5 A | Połączenie diagnostyczne |
| SC61 | 5 A | Elektronika zasilająca i sterująca do napędu elektrycznego |
| SC62 | – | Nieobsadzona pozycja |
| SC63 | – | Nieobsadzona pozycja |
| SC64 | – | Nieobsadzona pozycja |
| SC65 | – | Nieobsadzona pozycja |
| SC66 | 15 A | Silnik wycieraczki tylnej szyby |
| SC67 | 30 A | Ogrzewana tylna szyba |
Przekaźniki w panelu kabinowym
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| R1 | – | Przekaźnik do gniazd zasilających |
| R2 | – | Zacisk 15 przekaźnik zasilania napięciem |
| R3 | – | Podgrzewany przekaźnik tylnej szyby |

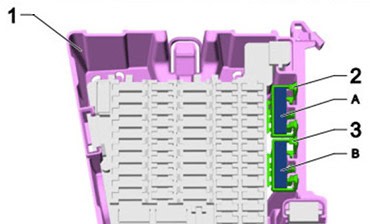

Zabezpieczenia termiczne fotela kierowcy
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| A | 15 A | Bezpiecznik termiczny regulacji fotela kierowcy (przedni lewy) |
| B | 15 A | Bezpiecznik termiczny regulacji fotela kierowcy (przedni prawy) |
FAQ – pytania o bezpieczniki Volkswagen ID.3
Który bezpiecznik zasila USB, a który gniazdo 12 V?
Ładowanie USB: SC48 (10 A); gniazdo 12 V: SC52 (20 A). Przekaźnik zasilania gniazd ma oznaczenie R1.
Gdzie są bezpieczniki wycieraczek i klaksonu?
Pod przednią pokrywą: SB7 (30 A) – prawa wycieraczka, SB10 (30 A) – lewa, SB9 (15 A) – klakson.
Jak zabezpieczono tylną wycieraczkę i ogrzewanie szyby?
W panelu kabinowym SC66 (15 A) zabezpiecza tylną wycieraczkę, a SC67 (30 A) ogrzewanie tylnej szyby.
Pokrewne samochody elektryczne
Cupra Born bazuje na podobnej platformie, ale nie należy automatycznie używać jej numeracji w Volkswagenie. Podobnie w Volkswagenie ID.4 i ID.5 oraz Skodzie Enyaq występują odmienne warianty wyposażenia i układu elektrycznego.
