Cupra Born (od 2021 roku) ma główną skrzynkę bezpieczników w kabinie oraz osobny panel pod przednią maską. Poniższe rozpiski obejmują rocznik 2022: 40 pozycji w kabinie, 18 pod maską i dwa osobne zabezpieczenia przednich foteli. W tabelach zachowano numery i amperaż z fabrycznego wykazu.
Dokładna obsada zależy od rocznika i wyposażenia, dlatego puste miejsca pominięte w dokumentacji nie zostały sztucznie uzupełnione. W samochodach po późniejszych zmianach układu elektrycznego konieczne jest porównanie numeracji.
Lokalizacja skrzynek bezpieczników
W aucie z kierownicą po lewej stronie panel kabinowy jest pod deską rozdzielczą, po lewej stronie kolumny kierownicy. W wersji z kierownicą po prawej stronie znajduje się za pokrywą schowka pasażera.
Druga skrzynka znajduje się pod maską, pod osłoną z zatrzaskami. Chroni elektronikę napędu, reflektory, wycieraczki, chłodzenie i układ hamulcowy.

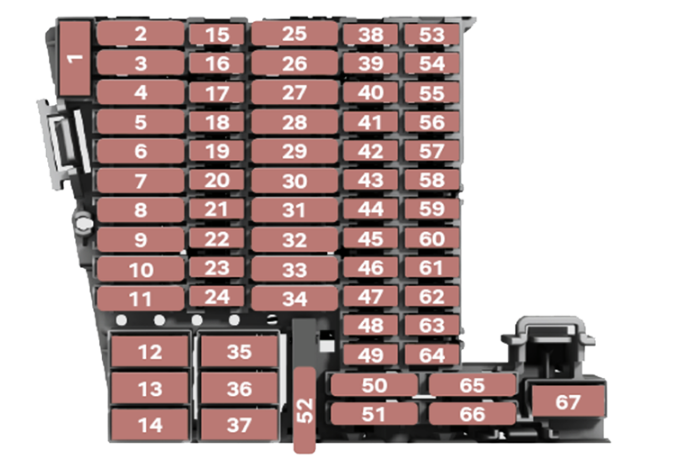

Skrzynka kabinowa – Cupra Born 2022
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 2 | 15 | Sterownik poduszek powietrznych |
| 4 | 7,5 | Przednia kamera |
| 5 | 25 | Sterownik instalacji nadwozia |
| 6 | 30 | Sterownik instalacji nadwozia |
| 7 | 30 | Sterownik ogrzewania foteli |
| 8 | 15 | Elektrycznie otwierany dach |
| 9 | 30 | Podnośnik lewej tylnej szyby i sterownik drzwi |
| 13 | 40 | Sterownik instalacji nadwozia |
| 14 | 30 | Cyfrowy wzmacniacz audio |
| 17 | 5 | Lusterka, asystent parkowania i monitor martwego pola |
| 18 | 5 | Bezkluczykowy dostęp, blokada kierownicy i alarm |
| 19 | 5 | Zespół wskaźników i moduł OCU4 |
| 20 | 7,5 | Łączność, interfejs telefonu i multimediów |
| 21 | 7,5 | Kamera widoku dookólnego Top View |
| 22 | 10 | Sterownik napędu elektrycznego |
| 23 | 5 | Moduł dostępu do internetu |
| 25 | 25 | Napinacz pasa kierowcy |
| 26 | 30 | Prawa tylna szyba i moduł drzwi |
| 27 | 25 | Napinacz pasa pasażera |
| 28 | 10 | Zabezpieczenie systemu awaryjnego odłączania HV – tylko dla służb ratowniczych |
| 30 | 25 | Centralny sterownik ICAS3 |
| 32 | 25 | Sterownik instalacji nadwozia |
| 34 | 15 | Sterowanie ogrzewaniem i klimatyzacją |
| 36 | 40 | Dmuchawa nawiewu |
| 38 | 7,5 | Sterownik masażu przednich foteli |
| 39 | 15 | Sterownik kolumny kierownicy |
| 40 | 7,5 | Syrena systemu alarmowego |
| 41 | 5 | Diagnostyka magistrali danych |
| 43 | 7,5 | Przekaźnik R3_LVI oraz czujniki temperatury i CO2 kabiny |
| 44 | 7,5 | Diagnostyka, szyby, alarm, moduł dachowy, czujniki światła i deszczu |
| 45 | 5 | Sterownik kolumny kierownicy |
| 46 | 7,5 | Sterownik wyświetlacza i HUD |
| 47 | 10 | Sterownik zawieszenia DSTG |
| 48 | 7,5 | Tylne porty USB |
| 52 | 20 | Gniazdo zasilania 12 V w bagażniku |
| 59 | 7,5 | Lusterko elektrochromatyczne i przekaźnik R1_LVI |
| 60 | 7,5 | Obwód diagnostyczny |
| 61 | 5 | Falownik silnika tylnej osi |
| 66 | 15 | Wycieraczka tylnej szyby |
| 67 | 30 | Ogrzewanie tylnej szyby i filtr FM |
12 V, porty USB i multimedia
Tylne porty USB mają zabezpieczenie 48 (7,5 A), natomiast gniazdo 12 V w bagażniku – 52 (20 A). Ekran i opcjonalny HUD wykorzystują pozycję 46 (7,5 A). Za połączenie z internetem odpowiada m.in. obwód 23 (5 A), a OCU4 i wskaźniki korzystają z pozycji 19 (5 A).
Systemy bezpieczeństwa
Poduszki powietrzne mają pozycję 2 (15 A), napinacze pasów – 25 i 27 (po 25 A), a kamera przednia – 4 (7,5 A). Pozycja 28, oznaczona żółtą etykietą, jest zastrzeżona dla służb ratowniczych i nie jest przeznaczona do samodzielnej obsługi.
Osobne bezpieczniki regulacji foteli
W samochodach z elektryczną regulacją foteli występują dodatkowe wkładki oznaczone SITR10 i SITR2:
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| SITR10 | 15 | Panel regulacji prawego przedniego fotela |
| SITR2 | 15 | Panel regulacji lewego przedniego fotela |

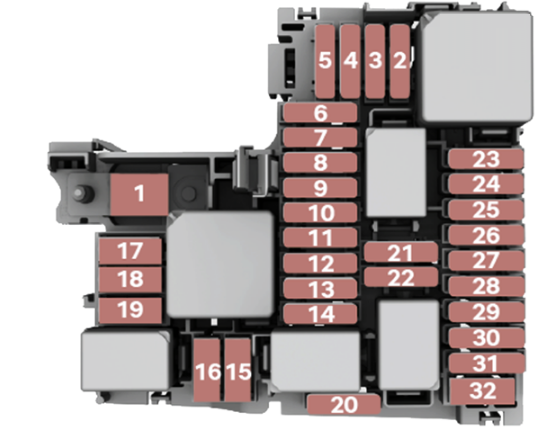

Skrzynka pod maską – Cupra Born 2022
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 2 | 7,5 | Sterownik ABS |
| 3 | 10 | Ładowarka pokładowa, elektronika napędu i przetwornica |
| 4 | 30 | Lewy reflektor LED |
| 5 | 30 | Prawy reflektor LED |
| 6 | 7,5 | Radar aktywnego tempomatu |
| 7 | 30 | Silnik prawej wycieraczki przedniej |
| 9 | 15 | Przekaźnik klaksonu |
| 10 | 30 | Silnik lewej wycieraczki przedniej |
| 11 | 30 | Przekaźnik klimatyzacji |
| 12 | 7,5 | Generator dźwięku pojazdu elektrycznego |
| 13 | 25 | Sterownik ABS |
| 15 | 40 | Sterownik ABS |
| 16 | 50 | Wentylator chłodnicy |
| 23 | 10 | Sterownik napędu elektrycznego |
| 24 | 5 | Sterowanie wentylatorem chłodnicy |
| 25 | 10 | Ogrzewanie PTC, akumulator i pompa układu termicznego |
| 26 | 10 | Żaluzja chłodnicy i pompa obiegu ogrzewania |
| 32 | 50 | Wspomaganie hamowania |
Reflektory, wycieraczki i chłodzenie
Reflektory LED zabezpieczono wkładkami 4 i 5 (po 30 A), a silniki wycieraczek przednich – 7 i 10 (po 30 A). Wentylator chłodnicy wykorzystuje pozycję 16 (50 A), zaś sterowanie nim – pozycję 24 (5 A). Za tylną wycieraczkę odpowiada bezpiecznik 66 (15 A) w kabinie.
Ładowarka pokładowa i układ termiczny
Obwód 3 (10 A) obejmuje sterowanie ładowarką i przetwornicą. Pozycje 25 i 26 (po 10 A) obsługują część urządzeń ogrzewania i chłodzenia napędu oraz akumulatora. Są to obwody sterowania, nie zwykłe zabezpieczenia przewodów trakcyjnych wysokiego napięcia.
Różnice rocznikowe i wyposażenie
W zależności od wersji mogą występować m.in. masaż foteli, dach panoramiczny, HUD oraz dodatkowe systemy kamer. Nie każdy rocznik ma identyczną obsadę gniazd. Zestawienia odpowiadają instalacji 2022.
Powiązane schematy samochodów elektrycznych
Podobną platformę wykorzystują Volkswagen ID.4 i ID.5 oraz Skoda Enyaq. W serwisie są również schematy Polestara 2 i Kii EV6. Przypisań bezpieczników nie należy stosować zamiennie.
FAQ – Cupra Born
Gdzie są bezpieczniki w kabinie?
Po lewej stronie kolumny kierownicy, za dolną osłoną deski rozdzielczej w aucie LHD.
Gdzie jest bezpiecznik gniazda 12 V?
W roczniku 2022 gniazdo w bagażniku zasila bezpiecznik 52 o wartości 20 A.
Jaka pozycja odpowiada za tylne USB?
Pozycja 48, 7,5 A w skrzynce kabinowej.
