Volkswagen ID.4 (od 2020 roku) i ID.5 (od 2021 roku) to samochody elektryczne oparte na platformie MEB. Poniżej znajdują się schematy zabezpieczeń dla wersji z lat 2020-2022 (ID.5 od 2021) z rozpisanymi obwodami w kabinie, pod maską oraz w blokach wysokoprądowych. Tabele obejmują także nieobsadzone miejsca i przekaźniki, aby numeracja odpowiadała rysunkom.
W zależności od roku modelowego, rynku, wyposażenia i napędu z tylnym silnikiem lub 4Motion występują różnice w obsadzie bezpieczników. Poniższe oznaczenia SB, SC i SA są fabrycznymi nazwami bloków instalacji. Nie należy korzystać z tej rozpiski jako zamiennika dla samochodów po modernizacji bez porównania numerów na pokrywie.
Lokalizacja skrzynek bezpieczników Volkswagen ID.4 i ID.5
Pod maską, panel B (SB): główna skrzynka z bezpiecznikami i przekaźnikami jest umieszczona w przednim przedziale pojazdu, pod plastikową osłoną. Po wyłączeniu pojazdu i uzyskaniu dostępu do przedziału należy zwolnić zatrzaski pokrywy obudowy. Na wewnętrznej stronie znajduje się wykaz przypisań; układ ze schematu poniżej odpowiada pierwszym rocznikom modelu.
W desce rozdzielczej, panel C (SC): w samochodach z kierownicą po lewej stronie panel jest za boczną osłoną deski rozdzielczej po stronie kierowcy. Otwórz lewe przednie drzwi i odczep boczną klapkę, aby dostać się do gniazd. W autach z kierownicą po prawej stronie skrzynka jest dostępna od strony przedniego pasażera po otwarciu schowka i zdjęciu odpowiedniej osłony.
Bezpieczniki wysokoprądowe A (SA): blok głównych zabezpieczeń znajduje się przy przewodach zasilania niskiego napięcia i rozdzielniach w przednim przedziale. Obejmuje przetwornicę, wspomaganie kierownicy i główne zasilanie pozostałych skrzynek. Nie jest to panel do rutynowej wymiany małych wkładek. Układy wysokonapięciowe napędu mają inne osłony i wymagają serwisowych procedur bezpieczeństwa.

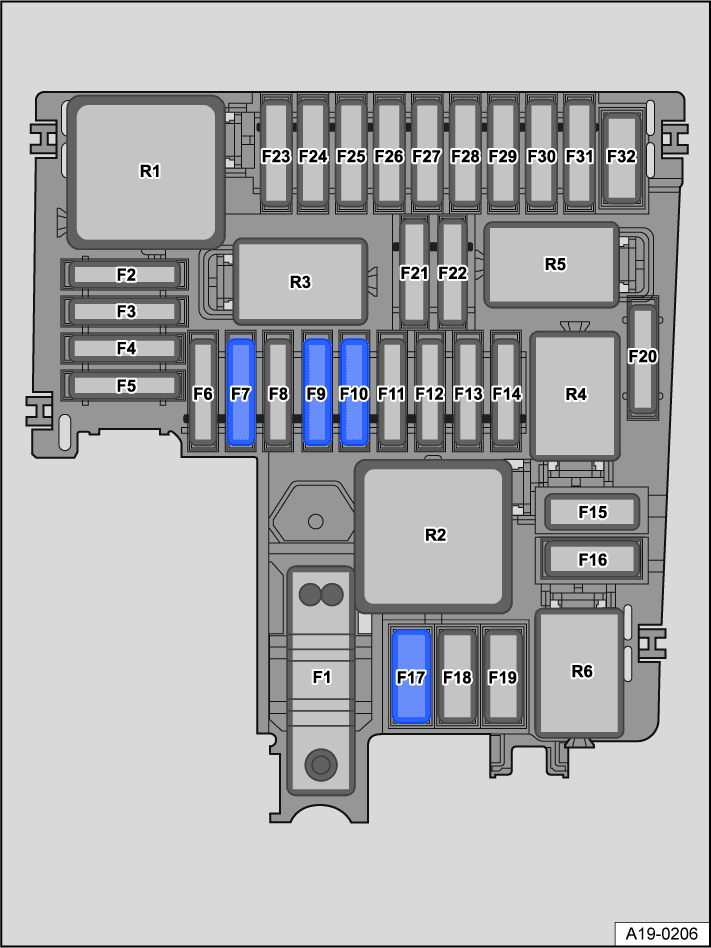

Skrzynka pod maską (SB) – bezpieczniki F1-F32 i przekaźniki
Panel SB obejmuje zabezpieczenia reflektorów, wycieraczek, ABS, wspomagania hamowania, wentylatora chłodnicy, ogrzewanej przedniej szyby i elektroniki sterującej napędem elektrycznym. Tabela zawiera 32 gniazda bezpieczników i sześć pozycji przekaźników, łącznie z miejscami niewykorzystywanymi w tym wariancie.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F1 | – | Wolna pozycja |
| F2 | 7,5 | Sterownik układu ABS |
| F3 | 10 | Sterowanie ładowaniem akumulatora trakcyjnego i elektroniką napędu elektrycznego |
| F4 | 30 | Lewy reflektor przedni |
| F5 | 30 | Prawy reflektor przedni |
| F6 | 7,5 | Aktywny tempomat ACC |
| F7 | 30 | Sterownik prawej wycieraczki przedniej |
| F8 | – | Wolna pozycja |
| F9 | 15 | Sterownik instalacji pokładowej i klakson |
| F10 | 30 | Sterownik lewej wycieraczki przedniej |
| F11 | 7,5 | Przekaźnik układu klimatyzacji |
| F12 | 7,5 | Generator dźwięku ostrzegawczego napędu elektrycznego |
| F13 | 25 | Sterownik układu ABS |
| F14 | – | Wolna pozycja |
| F15 | 40 | Sterownik układu ABS |
| F 16 | 50 | Wentylator chłodnicy |
| F17 | 40 | Ogrzewanie przedniej szyby |
| F18 | – | Wolna pozycja |
| F19 | – | Wolna pozycja |
| F20 | – | Wolna pozycja |
| F21 | – | Wolna pozycja |
| F22 | – | Wolna pozycja |
| F23 | 10 | Sterownik napędu elektrycznego |
| F24 | 5 | Sterownik wentylatora chłodnicy |
| F25 | 10 | Pompa cieczy układu ogrzewania akumulatora trakcyjnego |
| F26 | 10 | Pompa obiegu chłodzenia niskotemperaturowego i napęd żaluzji chłodnicy |
| F27 | – | Wolna pozycja |
| F28 | – | Wolna pozycja |
| F29 | – | Wolna pozycja |
| F30 | – | Wolna pozycja |
| F31 | – | Wolna pozycja |
| F32 | 50 | Wspomaganie układu hamulcowego |
| R1 | – | Przekaźnik główny |
| R2 | – | Przekaźnik podgrzewanej szyby przedniej |
| R3 | – | Przekaźnik klaksonu |
| R4 | – | Wolna pozycja przekaźnika |
| R5 | – | Wolna pozycja przekaźnika |
| R6 | – | Przekaźnik układu klimatyzacji |
Reflektory: F4 (30 A) lewy i F5 (30 A) prawy. Wycieraczki przednie: F7 (30 A) i F10 (30 A). Wentylator chłodnicy: F16 (50 A), jego sterowanie także F24 (5 A). Przednia szyba ogrzewana: F17 (40 A). Klakson: F9 (15 A), obok przekaźnika R3. Są to przypisania panelu SB dla wersji objętej przedstawionym zestawieniem.

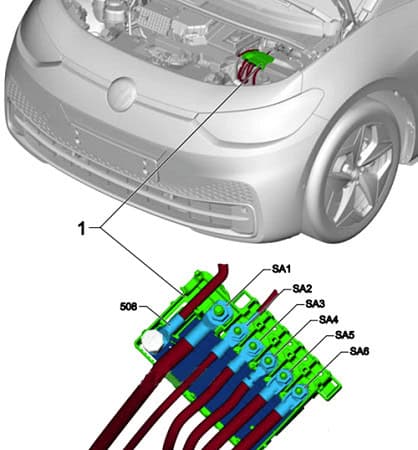

Blok zabezpieczeń wysokoprądowych (SA)
Blok SA obejmuje punkt akumulatora 12 V oraz przewody zasilające najważniejsze odbiorniki i rozdzielnice. W tym zestawie występują zabezpieczenia o wartościach od 80 do 350 A. Bezpieczniki przykręcane i obwody dużej mocy nie są zamienne ze standardowymi wkładkami kabinowymi.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 508 | – | Akumulator pomocniczy – punkt zasilania |
| SA1 | 350 | Przetwornica napięcia |
| SA2 | 80 | Monitor akumulatora 12 V i sterownik wspomagania kierownicy |
| SA3 | 100 | Zasilanie panelu bezpieczników C |
| SA4 | 100 | Zasilanie panelu bezpieczników C |
| SA5 | – | Wolna pozycja |
| SA6 | 125 | Zasilanie panelu bezpieczników B |
SA1 (350 A) chroni obwód przetwornicy napięcia. SA2 (80 A) dotyczy zasilania sterowników monitorowania akumulatora i wspomagania kierownicy. SA3 i SA4 (po 100 A) zabezpieczają zasilanie bloku C, a SA6 (125 A) – bloku B. Pozycja SA5 nie jest obsadzona w opisanym układzie.

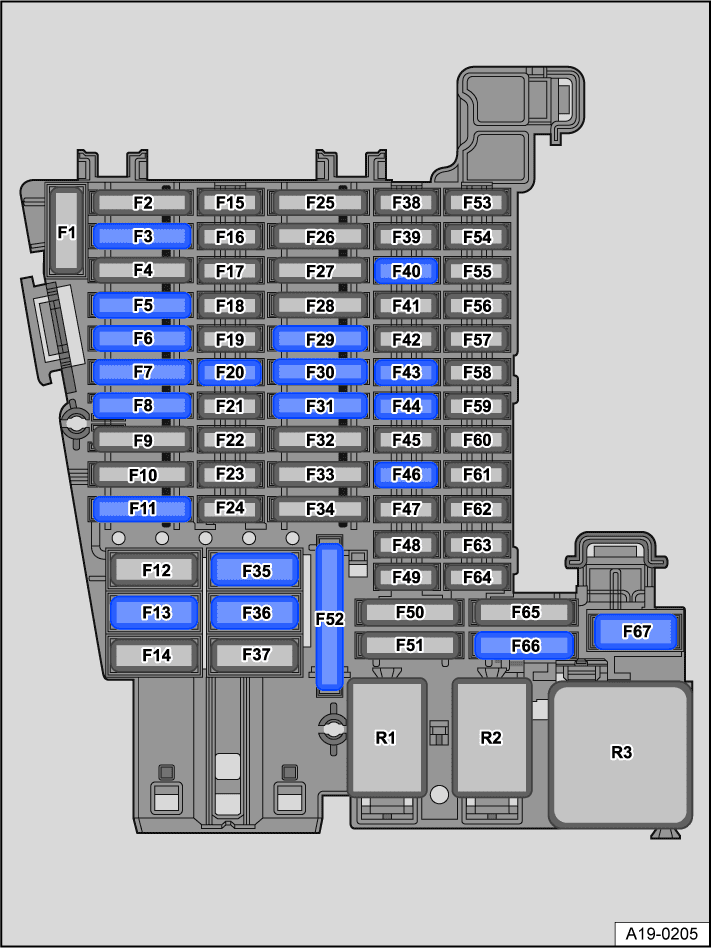

Skrzynka w desce rozdzielczej (SC) – bezpieczniki kabiny
Rozdzielnica kabinowa SC obejmuje sterowniki drzwi i szyb, multimedia, kamerę, system eCall, gniazda USB i 12 V, moduły klimatyzacji, centralny zamek, oświetlenie oraz obwody wyposażenia dodatkowego. Zawiera 67 miejsc SC1-SC67 i trzy przekaźniki R1-R3. Oznaczenia o wariantowym amperażu są pozostawione w tej postaci, ponieważ mogą zależeć od wersji samochodu.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| SC1 | – | Wolna pozycja |
| SC2 | 15 | Sterownik poduszek powietrznych |
| SC3 | 25 | Sterownik instalacji przyczepy |
| SC4 | 7,5 | Przednia kamera systemów wspomagania kierowcy |
| SC5 | 25 | Sterownik instalacji pokładowej – lewe oświetlenie zewnętrzne |
| SC6 | 30 | Sterownik instalacji pokładowej – oświetlenie wnętrza |
| SC7 | 30 | Sterownik klimatyzacji i ogrzewania siedzeń |
| SC8 | 15 | Sterownik przesuwanego dachu |
| SC9 | 30 | Sterowniki drzwi i elektrycznych szyb, zależnie od LHD/RHD |
| SC10 | 10 | Lewe i środkowe światła tylne |
| SC11 | 15 | Sterownik instalacji przyczepy |
| SC12 | – | Wolna pozycja |
| SC13 | 40 | Sterownik instalacji pokładowej – centralny zamek |
| SC14 | 30 | Wzmacniacz i cyfrowy system audio |
| SC15 | – | Wolna pozycja |
| SC16 | – | Wolna pozycja |
| SC17 | 5 | Asystent parkowania i sterowniki zmiany pasa ruchu |
| SC18 | 5 | Blokada kolumny kierownicy, elektryczne otwieranie klapy, dostęp bezkluczykowy i moduły alarmowe |
| SC19 | 5 | Moduł eCall, komunikacja i wyświetlacz kierowcy |
| SC20 | 7,5A / 10 | Zasilanie uchwytu telefonu i pierwszego złącza USB |
| SC21 | 7,5 | Sterownik tylnej klapy i system kamer 360 stopni |
| SC22 | 10 | Sterownik napędu elektrycznego |
| SC23 | 5 | Sterownik dostępu do internetu |
| SC24 | 10 | Prawe i środkowe światła tylne |
| SC25 | 25 | Napinacz lewego przedniego pasa bezpieczeństwa |
| SC26 | 30 | Sterowniki drzwi i szyb po przeciwnej stronie względem SC9, zależnie od LHD/RHD |
| SC27 | 25 | Napinacz prawego przedniego pasa bezpieczeństwa |
| SC28 | 10 | Sterownik akumulatora i złącze serwisowe wysokiego napięcia |
| SC29 | 15 | Sterownik instalacji przyczepy |
| SC30 | 25A / 20 | Sterownik systemu infotainment |
| SC31 | 25 | Sterownik instalacji przyczepy |
| SC32 | 25 | Sterownik instalacji pokładowej – prawe oświetlenie zewnętrzne |
| SC33 | – | Wolna pozycja |
| SC34 | 15 | Sterownik klimatyzacji i ogrzewania |
| SC35 | – | Wolna pozycja |
| SC36 | 40 | Dmuchawa nawiewu kabiny |
| SC37 | 30 | Sterownik elektrycznej pokrywy bagażnika |
| SC38 | 7,5 | Sterowniki masażu przednich foteli |
| SC39 | 15 | Elektronika kolumny kierownicy |
| SC40 | 7,5A / 10 | Syrena alarmu |
| SC41 | 5 | Interfejs diagnostyczny magistrali danych |
| SC42 | – | Wolna pozycja |
| SC43 | 7,5 | Sterowanie tylną strefą klimatyzacji, czujnik CO2 i temperatury |
| SC44 | 7,5 | Sterownik szyby kierowcy, złącze diagnostyczne, przełącznik świateł i czujnik deszczu |
| SC45 | 5 | Sterownik elektroniki kolumny kierownicy |
| SC46 | 7,5A / 10 | Wyświetlacz przezierny HUD i sterowanie projekcją informacji |
| SC47 | 10 | Elektroniczna regulacja tłumienia zawieszenia |
| SC48 | 7,5A / 10 | Gniazdo ładowania USB |
| SC49 | – | Wolna pozycja |
| SC50 | – | Wolna pozycja |
| SC51 | – | Wolna pozycja |
| SC52 | 20 | Gniazdo 12 V, obwód nr 3 |
| SC53 | – | Wolna pozycja |
| SC54 | – | Wolna pozycja |
| SC55 | – | Wolna pozycja |
| SC56 | – | Wolna pozycja |
| SC57 | – | Wolna pozycja |
| SC58 | 7,5 | Sterownik bezkluczykowego dostępu i uruchamiania |
| SC59 | 7,5 | Czujnik zajętości fotela, przekaźnik gniazd zasilania i lusterko fotochromatyczne |
| SC60 | 7,5 | Złącze diagnostyczne |
| SC61 | 5 | Sterowniki zasilania i napędu elektrycznego |
| SC62 | – | Wolna pozycja |
| SC63 | – | Wolna pozycja |
| SC64 | – | Wolna pozycja |
| SC65 | – | Wolna pozycja |
| SC66 | 15 | Silnik tylnej wycieraczki |
| SC67 | 30 | Ogrzewanie tylnej szyby i filtr przeciwzakłóceniowy |
| R1 | – | Przekaźnik gniazd 12 V |
| R2 | – | Przekaźnik zasilania zacisku 15 |
| R3 | – | Przekaźnik ogrzewania tylnej szyby |
Gniazdo 12 V, porty USB i multimedia
Gniazdo 12 V: SC52 (20 A), oznaczone jako trzeci obwód gniazda akcesoriów. Ładowanie USB: SC48 (7,5 lub 10 A), a pierwsze złącze USB występuje również w obwodzie SC20 (7,5 lub 10 A). System infotainment: SC30 (25 lub 20 A), zależnie od wersji. Wzmacniacz audio: SC14 (30 A). Przy braku zasilania gniazda trzeba dopasować konkretną wersję obwodu do schematu na pokrywie.
Kamery, radar i systemy wspomagania
Przednia kamera: SC4 (7,5 A), asystent parkowania i zmiany pasa: SC17 (5 A), kamera dookólna: SC21 (7,5 A). Moduł łączności awaryjnej eCall i wyświetlacz kierowcy korzystają z SC19 (5 A). Zasilanie interfejsu diagnostycznego magistrali danych ma SC41 (5 A), a oddzielne złącze diagnostyczne SC60 (7,5 A).
Szyby, ogrzewanie i wycieraczka tylna
Centralny zamek: SC13 (40 A), sterowniki drzwi: SC9 i SC26 (po 30 A), z przypisaniem zależnym od położenia kierownicy. Dmuchawa kabiny: SC36 (40 A). Tylna wycieraczka: SC66 (15 A), a ogrzewanie tylnej szyby: SC67 (30 A). W części wersji obecne są też obwody foteli z masażem oraz sterowania przesuwnym dachem.
Dodatkowe bezpieczniki A-D
W niektórych odmianach wyposażenia występuje dodatkowy blok obejmujący elementy regulacji foteli oraz przygotowanie elektrycznego hamulca przyczepy na wybranych rynkach. Nie należy zakładać, że wszystkie cztery miejsca są obsadzone w egzemplarzach europejskich.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| A | 30 | Sterowanie elektrycznym hamulcem przyczepy (niektóre rynki poza Europą) |
| B | – | Wolna pozycja |
| C | 15 | Sterownik elektrycznej regulacji fotela kierowcy |
| D | 15 | Sterownik elektrycznej regulacji fotela pasażera |
Różnice pomiędzy ID.4, ID.5 i rocznikami
Volkswagen ID.4 pojawił się w 2020 roku, a bardziej opływowy ID.5 dołączył do gamy w 2021 roku. Samochody korzystają z architektury MEB, ale obsada niektórych obwodów może zależeć od wyposażenia, roku modelowego, konfiguracji z jednym lub dwoma silnikami elektrycznymi oraz rynku sprzedaży. Szczególnie ostrożnie należy porównywać wielowariantowe pozycje SC20, SC30, SC40, SC46 i SC48.
W instalacjach z napędem elektrycznym część bezpieczników zabezpiecza sterowanie ładowaniem lub chłodzeniem, ale nie sam wysokonapięciowy przewód trakcyjny. Dostęp do przewodów pomarańczowych, sterowników napędu i dużych bloków zasilania wymaga procedur serwisowych.
Powiązane schematy samochodów elektrycznych
Platformowo zbliżonym modelem jest Skoda Enyaq iV, ale jej numery zabezpieczeń należy sprawdzać osobno. W katalogu znajdują się także Kia EV6, Hyundai Ioniq 5 i Polestar 2. Są to inne konstrukcje i nie należy przenosić ich przypisań do Volkswagena.
FAQ – Volkswagen ID.4 i ID.5
Gdzie znajduje się skrzynka bezpieczników kabiny w ID.4?
W wersji z kierownicą po lewej stronie znajduje się za boczną klapką deski rozdzielczej po stronie kierowcy. W samochodach z kierownicą po prawej stronie dostęp jest po stronie pasażera.
Który bezpiecznik odpowiada za gniazdo 12 V?
W przedstawionym układzie w kabinie znajduje się obwód SC52 o wartości 20 A. Fabryczny opis na pokrywie pomaga potwierdzić jego obsadę w konkretnym samochodzie.
Gdzie są bezpieczniki wycieraczek?
W komorze przedniej panelu SB wycieraczki przednie mają pozycje F7 i F10 (po 30 A), a tylna wycieraczka w kabinie jest zabezpieczona SC66 (15 A).
Czy schemat ID.4 pasuje do każdego ID.5?
Nie zawsze. Pomimo pokrewieństwa technicznego występują różnice wyposażenia, sterowników oraz zmian rocznikowych. W szczególności w autach po 2022 roku trzeba sprawdzić dokumentację konkretnej wersji.
