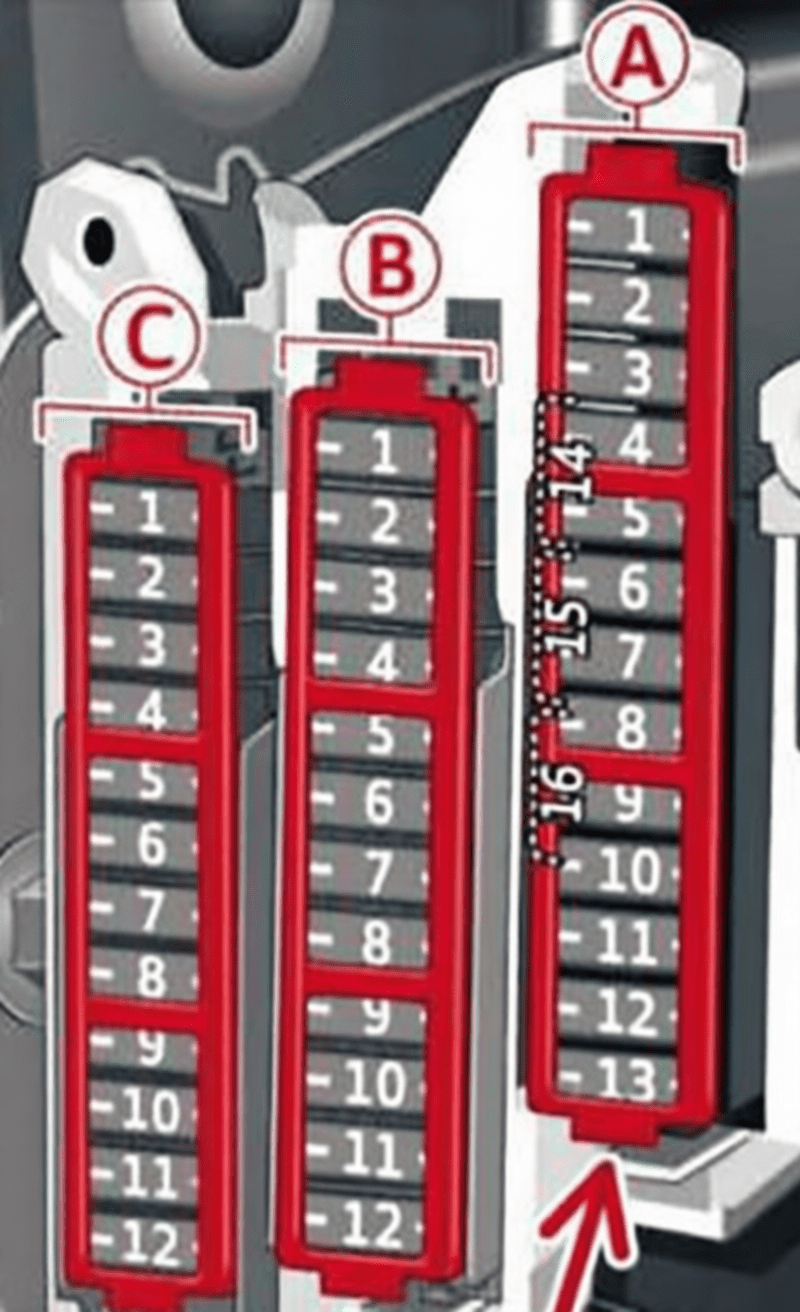

Schemat skrzynki bezpieczników Audi A6 C7 – strona kierowcy tablicy rozdzielczej
Opis
| Panel bezpieczników A (czarny) | |
| № |
Sprzęt |
| 1 | Elektromechaniczne wspomaganie kierownicy, zaczep przyczepy, jonizator, listwa przełączająca, ogrzewanie siedzenia (z tyłu), elektromechaniczny hamulec postojowy |
| 2 | Klakson, system klimatyzacji, bramka, automatyczne ściemnianie lusterka wstecznego |
| 3 | |
| 4 | Układ pomocy w parkowaniu, regulacja zasięgu reflektorów |
| 5 | Dynamiczne sterowanie, elektroniczna kontrola stabilizacji (ESC) |
| 6 | Reflektory |
| 7 | Adaptacyjny tempomat |
| 8 | Czujniki przedniego siedzenia pasażera, poduszka powietrzna |
| 9 | Przejście |
| 10 | Dźwięk silnika, asystent widzenia w nocy, mechanizm otwierania drzwi garażowych (HomeLink), pomoc w parkowaniu |
| 11 | Przetwarzanie obrazu z kamery wideo |
| 12 | Reflektory |
| 13 | Moduł przełącznika kolumny kierownicy |
| 14 | Terminal 15 (bagażnik) |
| 15 | Terminal 15 (komora silnika) |
| 16 | Rozrusznik |
| Panel bezpieczników B (brązowy) | |
| 1 | Infotainment |
| 2 | Infotainment |
| 3 | Fotel pasażera z przodu |
| 4 | |
| 5 | Poduszka powietrzna, elektroniczna kontrola stabilizacji (ESC) |
| 6 | System alarmowy przeciwkradzieżowy |
| 7 | Elektromechaniczny hamulec postojowy |
| 8 | Światła wewnętrzne |
| 9 | Ogrzewanie kamery przedniej szyby, czujnik światła / deszczu |
| 10 | Podparcie lędźwiowe (siedzenie kierowcy) |
| 11 | Siedzenie kierowcy |
| 12 | Elektroniczna kontrola stabilizacji |
| 13 | Róg |
| 14 | Reflektory |
| 15 | Ogrzewanie przednich foteli |
| 16 | Dynamiczne sterowanie |
| Panel bezpieczników C (czerwony) | |
| 1 | Sprzęgło |
| 2 | Pompa paliwowa |
| 3 | Czujnik światła hamowania |
| 4 | AdBlue (silnik wysokoprężny) / akustyka silnika |
| 5 | Tylne drzwi |
| 6 | Drzwi wejściowe |
| 7 | Elektroniczna kontrola stabilizacji |
| 8 | Silnik wycieraczek przedniej szyby |
| 9 | System spryskiwaczy reflektorów |
| 10 | Oświetlenie wewnętrzne, system klimatyzacji |
| 11 | Reflektory |
| 12 | Szyberdach |
2- Skrzynka bezpieczników po stronie pasażera na desce rozdzielczej
Aby uzyskać dostęp do skrzynki bezpieczników znajdującej się po stronie pasażera na desce rozdzielczej, musisz otworzyć drzwi pasażera i zdjąć pokrywę boczną.

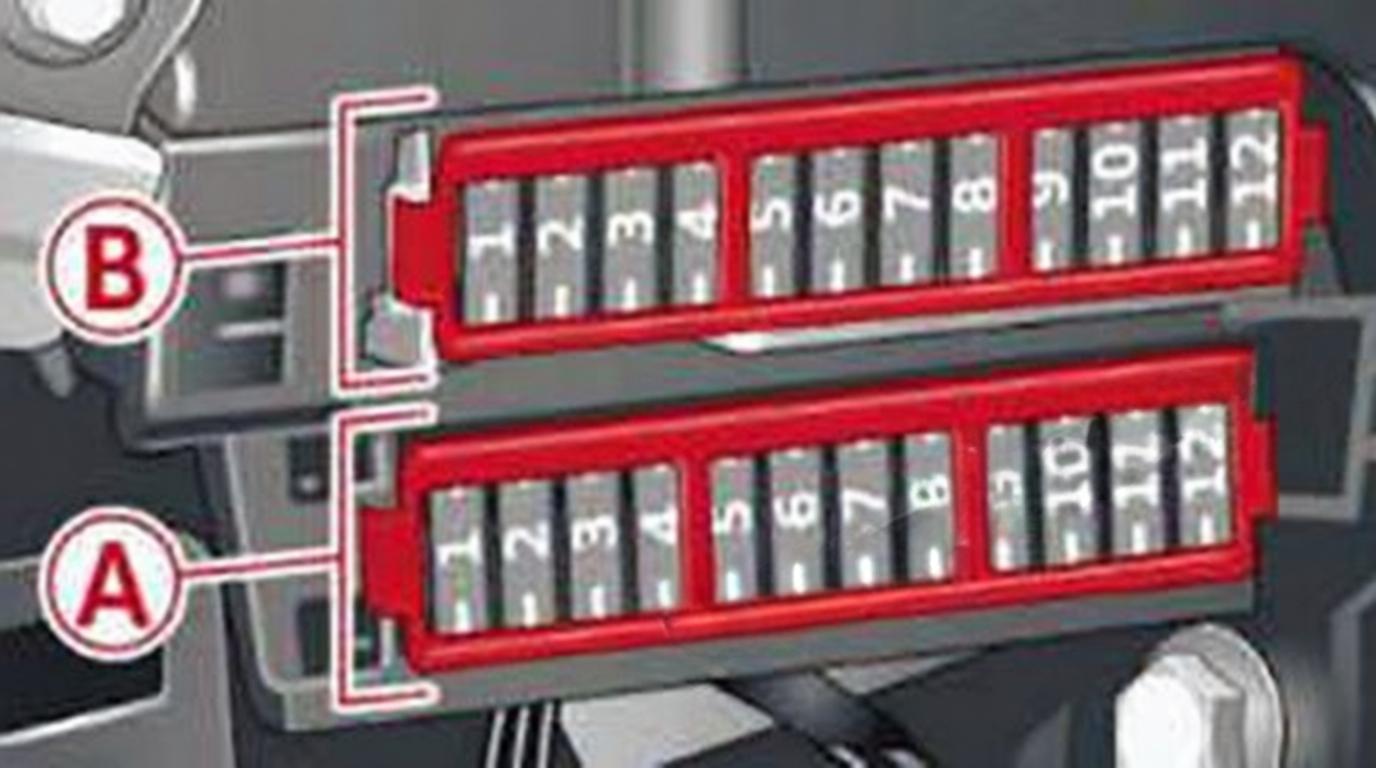

Schemat skrzynki bezpieczników Audi A6 C7 – strona pasażera deski rozdzielczej
Opis
| Panel bezpieczników A (czarny) | |
| № |
Sprzęt |
| 1 | Infotainment, zmieniarka CD |
| 2 | Infotainment (wyświetlacz) |
| Panel bezpieczników B (brązowy) | |
| 1 | System kontroli klimatu |
| 2 | System klimatyzacji (dmuchawa) |
| 3 | Interfejs diagnostyczny |
| 4 | Elektryczna blokada zapłonu |
| 5 | Elektroniczna blokada kolumny kierownicy |
| 6 | Moduł przełącznika kolumny kierownicy |
| 7 | Regulacja kolumny wspomagania kierownicy |
| 8 | Przełącznik światła |
| 9 | Wyświetlacz Head-up |
| 10 | Zestaw wskaźników |
| 11 | Infotainment, zmieniarka DVD |
3- Skrzynka bezpieczników w przedziale bagażowym z prawej / bagażnika
Aby uzyskać dostęp do skrzynki bezpieczników znajdującej się w bagażniku, należy zdjąć osłonę bagażnika po prawej stronie i otworzyć pokrywę bezpiecznika.

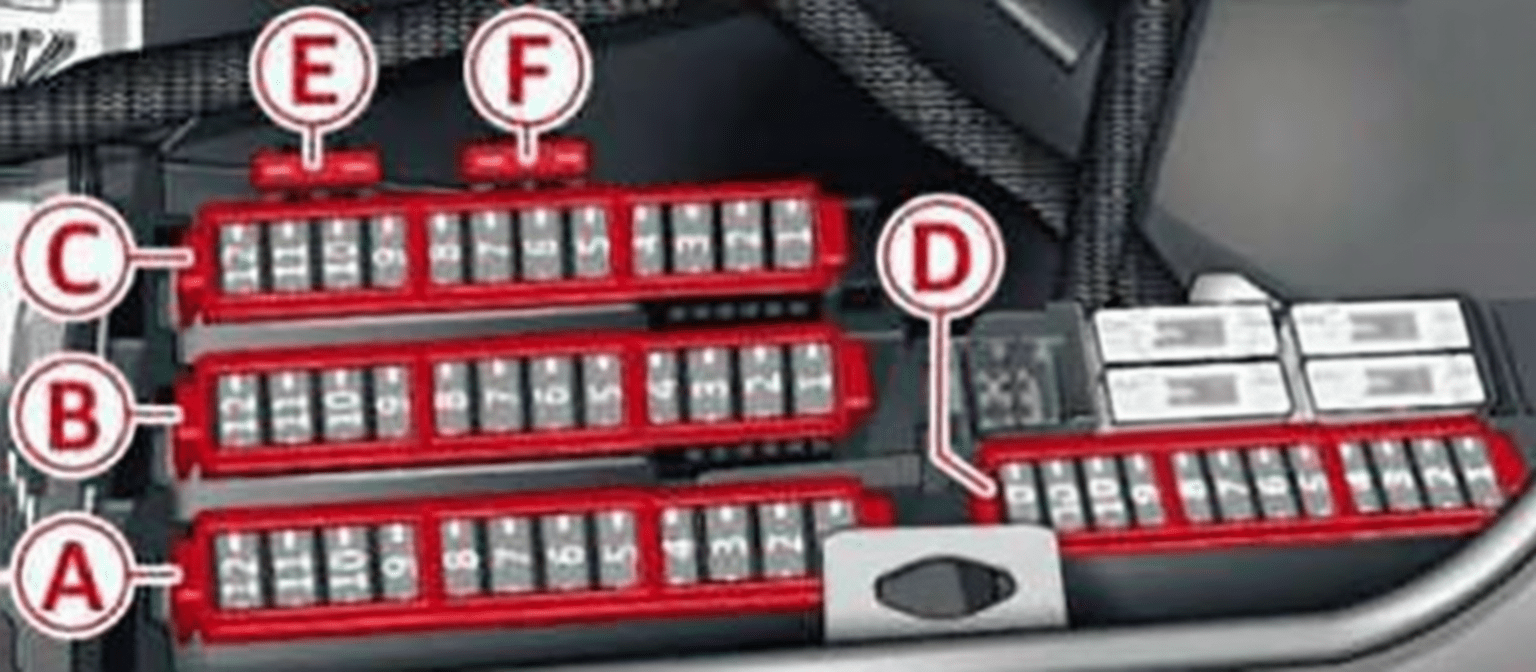

Schemat skrzynki bezpieczników Audi A6 C7 – prawa przestrzeń bagażowa
Opis
| Panel bezpieczników A (czarny) | |
| № | Sprzęt |
| 1 | Zaczep przyczepy / gniazdo 220 V |
| 2 | Zaczep przyczepy / klimatyzowany uchwyt na kubek |
| 3 | Zaczep przyczepy / regulacja fotela pasażera z przodu |
| 4 | Elektromechaniczny hamulec postojowy |
| 5 | Elektromechaniczny hamulec postojowy |
| 6 | Drzwi przednie (od strony pasażera z przodu) |
| 7 | Tylne oświetlenie zewnętrzne |
| 8 | Centralny zamek, pomoc do zamykania |
| 9 | Ogrzewanie siedzenia (przód) |
| 10 | |
| 11 | Ogrzewanie siedzenia (tył), system klimatyzacji |
| 12 | Hak holowniczy |
| Panel bezpieczników B (czerwony) | |
| 1 | Lewy napinacz pasa bezpieczeństwa |
| 2 | Prawy napinacz pasa bezpieczeństwa |
| 3 | Zbiornik AdBlue (silnik wysokoprężny) / pompa paliwa |
| 4 | Zbiornik AdBlue (silnik wysokoprężny) / mocowanie silnika (silnik benzynowy) |
| 5 | Sterowana czujnikiem pokrywa bagażnika |
| 6 | Zawieszenie pneumatyczne, amortyzatory adaptacyjne |
| 7 | Tylne drzwi (przód pasażera) |
| 8 | Tylne światła |
| 9 | Pokrywa bagażnika |
| 10 | Rozrywka na tylnych siedzeniach |
| 11 | |
| 12 | Tylny spojler (Sportback), uchylny / otwarty dach, panoramiczny dach ze szkła |
| Panel bezpieczników C (brązowy) | |
| 1 | Infotainment |
| 2 | Infotainment |
| 3 | Infotainment, automatyczne ściemnianie wewnętrznego lusterka wstecznego |
| 4 | |
| 5 | tuner telewizyjny |
| 6 | System wykrywania nieszczelności zbiornika |
| 7 | Gniazda |
| 8 | Ogrzewanie postojowe |
| 9 | |
| 10 | Podparcie lędźwiowe (siedzenie pasażera z przodu) |
| 11 | |
| 12 | Infotainment |
| Panel bezpieczników D (czarny) | |
| 1 | Zawieszenie pneumatyczne, amortyzatory adaptacyjne, sportowy mechanizm różnicowy, elektromechaniczny hamulec postojowy |
| 2 | Czujnik położenia pedału sprzęgła / automatyczna skrzynia biegów |
| 3 | Siedzenia |
| 4 | Wycieraczka tylna (Avant) |
| 5 | Pomoc boczna |
| 6 | Dźwięk silnika |
| 7 | Infotainment / wzmacniacz dźwięku |
| 8 | Przejście |
| 9 | Dyferencjał sportowy |
| 10 | System kontroli klimatu |
| 11 | System monitorowania ciśnienia w oponach / ogrzewanie postojowe |
| 12 | System Start-Stop |
| Panel bezpieczników E (czarny) | |
| 1 | Pojazdy specjalnego przeznaczenia / tylne siedzenia |
| Panel bezpieczników F (czarny) | |
| 1 | Odmgławiacz tylnej szyby |
