Chevolet Evanda – bezpieczniki schemat

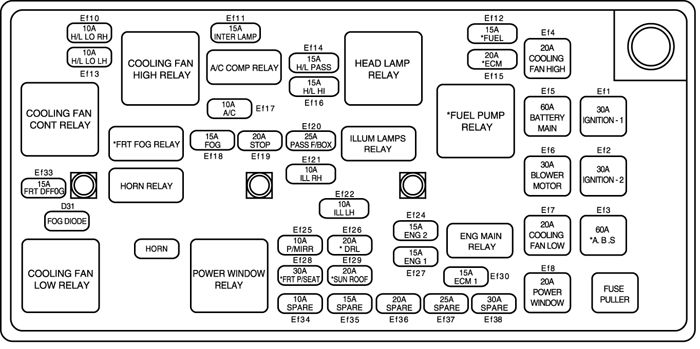

Komora silnika

Nr A Zastosowanie
Ef1 30 Zapłon – 1(kluczyk)
Ef2 30 Zapłon – 2(kluczyk)
Ef3 60 EBCM
Ef4 20 Wentylator wysokich obrotów
Ef5 60 Akumulator, główny
Ef6 30 Silnik dmuchawy
Ef7 20 Wentylator niskich obrotów
Ef8 20 Elektryczny podnośnik szyby
Ef10 10 Światła przednie RH (Niskie)
Ef11 15 Lampka oświetlenia wnętrza
Ef12 15 Pompa paliwa, DLC
Ef13 10 Światła przednie, lewe (dolne)
Ef14 15 Przełącznik świateł przednich, DRL, tylne przeciwmgłowe
Ef15 20 ECM, LEGR
Ef16 15 Światła przednie górne, DRL, tylne przeciwmgłowe
Ef17 10 Sprężarka układu klimatyzacji
Ef18 15 Przeciwmgłowe
Ef19 10 Wyłącznik hamulców
Ef20 25 Blok bezpieczników tablicy rozdzielczej (F19, F21, F22)
Ef21 10 Oświetlenie, światło postojowe prawe
Ef22 10 Światło postojowe lewe, lampka oświetlenia tablicy rejestracyjnej
Ef23 15 Klakson
Ef24 15 Wtryskiwacz
Ef25 10 Lusterko sterowane elektrycznie
Ef26 20 DRL
Ef27 15 Sonda Lambda, generator, zawór elektromagnetyczny odsysania zbiornika układu EVAP
Ef28 30 Siedzenie sterowane elektrycznie
Ef29 20 Szyberdach
Ef30 15 ECM, TCM
D31
Ef32 5 Czujnik CAM
Ef33 15 Odmgławiacz przedniej szyby
Ef34 10
Ef35 15
Ef36 20
Ef37 25
Ef38 30

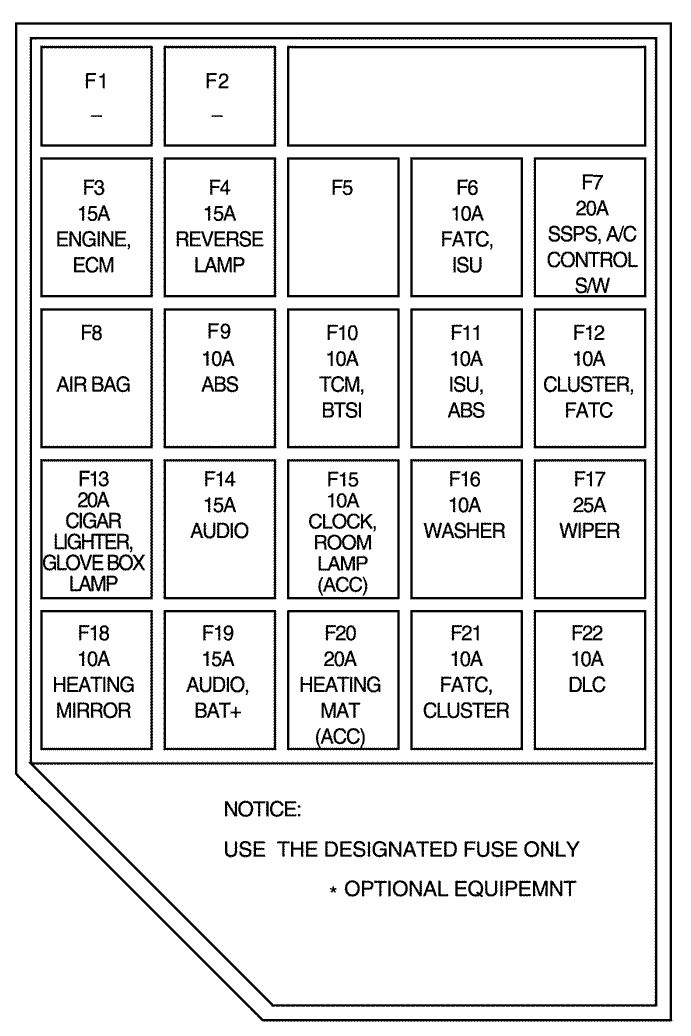

Tablica rozdzielcza

Nr A Zastosowanie
F1
F2
F3 15 Przekaźnik główny silnika, przekaźnik pompy paliwa
F4 15 Włącznik świateł cofania, wyłącznik PNP
F5 15
F6 10 ISU, FATC, sprężarka A/C Przekaźnik
F7 20 SSPS, włącznik regulacji A/C
F8 10 SDM
F9 10 EBCM
F10 10 TCM, przełącznik hamulców, przełącznik PNP
F11 10 ISU, moduł lampki ostrzegającej ABS
F12 10 Zestaw wskaźników, FATC, DRL
F13 20 Zapalniczka, lampka oświetleniowa schowka
F14 15 System audio
F15 10 Zegar, lampka oświetlenia wnętrza
F16 10 Spryskiwacz
F17 25 Wycieraczka
F18 10 Elektryczne lusterko wsteczne, przełącznik odszraniacza
F19 15 System audio
F20 20 Podgrzewanie foteli, dodatkowe gniazdo zasilania
F21 10 Zestaw wskaźników, całkowicie automatyczne sterowanie temperaturą (FATC)
F22 10 DLC

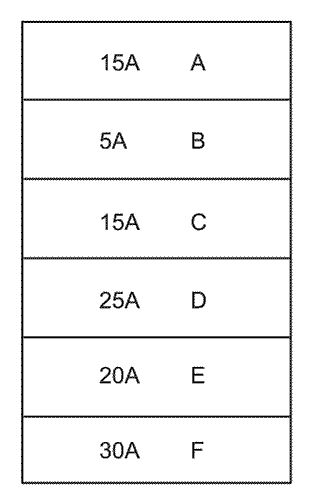

Blok bezpieczników ISU

Nr A Zastosowanie
A 15 Przerywacz kierunkowskazów/świateł awaryjnych
B 5 Zasilanie ISU
C 15 Zamek drzwi
D 25 Wycieraczka przednia
E 20 Elektryczny podnośnik szyby
F 30 Rozmrażacz
