Citroen C4 Mk1 (2004-2010) – bezpieczniki, schematy i lokalizacja skrzynek

Citroen C4 pierwszej generacji (2004-2010) występuje z więcej niż jednym układem bezpieczników. Różnice dotyczą nie tylko wyposażenia i silnika, ale również numeracji pozycji w skrzynce pod deską rozdzielczą oraz w module w komorze silnika. Dlatego przed doborem bezpiecznika warto porównać fizyczny układ skrzynki z odpowiednim schematem poniżej.

Dokumentacja producenta dla wczesnej i późniejszej konfiguracji pokazuje m.in. inną funkcję F1 w kabinie, inny amperaż F36 oraz rozbudowanie skrzynki silnikowej z F1-F14 do F1-F21. W części wersji występuje także osobny blok bezpieczników dużej mocy na akumulatorze.

Lokalizacja skrzynek bezpieczników w Citroen C4 Mk1

Podstawowa skrzynka kabinowa znajduje się pod deską rozdzielczą. Sposób dojścia zależy od wersji z kierownicą po lewej lub prawej stronie. W dokumentacji spotykane jest dojście przez dolną osłonę deski albo przez schowek z obudową odchylaną po obróceniu mocowania o ćwierć obrotu.

Druga główna skrzynka znajduje się w komorze silnika, obok akumulatora. Po zdjęciu pokrywy trzeba ją później dokładnie osadzić – producent zwraca uwagę, że źle zamknięta obudowa lub dostanie się płynu do skrzynki może powodować problemy elektryczne.

Najczęściej szukane bezpieczniki

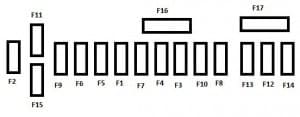

Skrzynka bezpieczników w kabinie

Główna skrzynka kabinowa zawiera pozycje F1-F17. Sam układ graficzny jest bardzo podobny między wersjami, ale funkcje nie wszystkich pozycji są identyczne. Szczególnie ważne są F1 oraz F36 w dodatkowej skrzynce.

Wariant A – konfiguracja opisana w instrukcji 2004

Wariant B – konfiguracja opisana w instrukcji 2007 i późniejszych wydaniach

W późniejszej tabeli większość pozycji F2-F17 zachowuje te same wartości, ale F1 ma inną funkcję. F4 również nie wymienia wspomagania kierownicy w tym samym zestawie odbiorników.

Dodatkowa skrzynka w kabinie – F36, F37 i F39

Wariant A:

Wariant B:

Skrzynka bezpieczników w komorze silnika

To właśnie moduł pod maską najłatwiej pozwala rozpoznać, z którą konfiguracją mamy do czynienia. W starszej tabeli producenta występują pozycje F1-F14. W późniejszej skrzynka ma pozycje F1-F21, a światła mijania i drogowe otrzymują osobne bezpieczniki F15-F18.

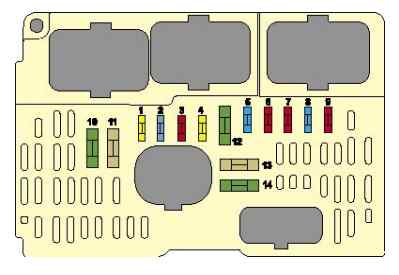

Wariant A – F1-F14

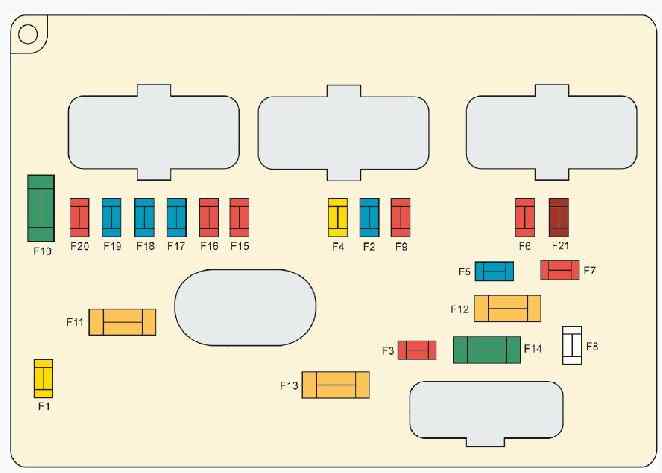

Wariant B – F1-F21

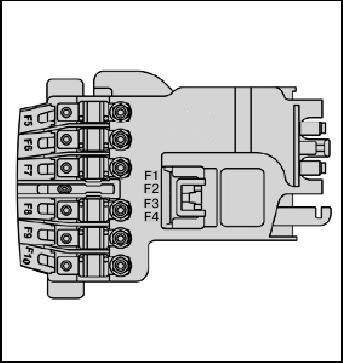

Bezpieczniki na akumulatorze i maxi-bezpieczniki

W późniejszej konfiguracji producent pokazuje dodatkowy blok bezpieczników na akumulatorze. Są to obwody dużej mocy, dlatego nie należy utożsamiać ich z małymi bezpiecznikami w skrzynce silnikowej.

Maxi-bezpieczniki

Instrukcja Citroena zastrzega obsługę maxi-bezpieczników dla serwisu marki. Dotyczy to obwodów o dużym prądzie, w tym zasilania BSI, ABS/ESP i wentylatora chłodnicy.

Jak rozpoznać właściwy wariant skrzynki

W materiałach dla C4 I spotykane są różne wydania instrukcji i konfiguracje zależne od rynku oraz daty produkcji. W samochodzie z pogranicza zmian nie warto dobierać tabeli wyłącznie po roku wpisanym w dowodzie rejestracyjnym. Najpewniejsze jest porównanie numeracji F14-F21 i rozmieszczenia bezpieczników z rysunkiem.

Przekaźniki

Instrukcje właściciela użyte dla tych konfiguracji nie podają osobnej, kompletnej numeracji przekaźników R1/R2 w skrzynkach. Pozycja F21 w późniejszym module zasila obwód przekaźnika wentylatora chłodnicy, ale nie jest oznaczeniem samego przekaźnika. Przy diagnostyce przekaźników właściwy jest schemat instalacji dla konkretnego numeru VIN i wersji BSM.

FAQ – Citroen C4 Mk1 bezpieczniki

Gdzie jest skrzynka bezpieczników w Citroen C4 2004-2010?

Jedna główna skrzynka znajduje się pod deską rozdzielczą, druga w komorze silnika. W późniejszej konfiguracji występuje dodatkowo blok bezpieczników dużej mocy na akumulatorze.

Który bezpiecznik odpowiada za zapalniczkę i gniazdo 12 V?

F9 30 A w skrzynce kabinowej zasila zapalniczkę i tylne gniazdo 12 V. Przednie gniazdo 12 V jest związane z F8 20 A wraz z radiem i układami wyświetlania.

Gdzie jest bezpiecznik pompy paliwa?

W obu opisanych konfiguracjach jest to F5 15 A w skrzynce komory silnika.

Jaki bezpiecznik ma rozrusznik?

To F8 w skrzynce pod maską, ale wartość zależy od wersji: w wariancie A dokumentacja podaje 20 A, a w wariancie B 25 A.

Dlaczego mój schemat nie zgadza się z tabelą dla tego samego rocznika?

C4 pierwszej generacji ma co najmniej dwa udokumentowane układy skrzynek. Różnice mogą wynikać z daty produkcji, rynku, silnika i wersji modułu BSM/BSI. Najpierw porównaj fizyczny układ F14-F21 z odpowiednim rysunkiem.

Gdzie są bezpieczniki świateł mijania i drogowych?

W późniejszym wariancie skrzynki silnikowej są to F15 10 A i F16 10 A dla świateł drogowych oraz F17 15 A i F18 15 A dla świateł mijania. W starszym układzie F1-F14 taka numeracja nie występuje.

Czy w C4 Mk1 są osobne maxi-bezpieczniki?

Tak, w późniejszej dokumentacji producent pokazuje pozycje MF1-MF8 oraz bezpieczniki na akumulatorze. Citroen zaleca, aby prace przy maxi-bezpiecznikach wykonywał serwis.

Powiązane modele Citroena

Jeżeli szukasz schematów dla nowszej generacji, zobacz Citroen C4. W serwisie znajduje się także osobny opis dla Citroen C4 Picasso, którego układu bezpieczników nie należy utożsamiać z hatchbackiem C4 I.
