Citroen C4 Picasso drugiej generacji ma kilka różnych układów bezpieczników, dlatego sam rocznik nie zawsze wystarcza do wybrania właściwej tabeli. W samochodach z lat 2013-2015 występują instalacje typu 1 i typu 2, a od 2016 roku numeracja i przeznaczenie wielu pozycji są inne. Jeżeli szukasz wcześniejszej generacji, zobacz także Citroen C4 Picasso Mk1.
W wersjach 2013-2015 typ 2 można rozpoznać po dodatkowej skrzynce bezpieczników umieszczonej przed akumulatorem. Typ 1 nie ma w tym miejscu dodatkowego bloku. To ważniejsze kryterium niż próba doboru tabeli wyłącznie po silniku.
Spis treści
- Lokalizacja skrzynek
- Najczęściej szukane bezpieczniki
- Bezpieczniki 2013-2015 – typ 1 i typ 2
- Bezpieczniki 2016-2018
- FAQ
Gdzie są skrzynki bezpieczników?
W samochodach z kierownicą po lewej stronie skrzynki kabinowe znajdują się w dolnej części deski rozdzielczej po lewej stronie. Skrzynka w komorze silnika jest przy akumulatorze. W instalacji typu 2 z pierwszych roczników przed akumulatorem znajduje się dodatkowa skrzynka.
Układ elektryczny C4 Picasso II różni się od zwykłego Citroen C4 Mk2, dlatego nie należy przenosić numeracji bezpieczników pomiędzy tymi modelami mimo podobnej nazwy.
Najczęściej szukane bezpieczniki
| Obwód | 2013-2015 | 2016-2018 |
|---|---|---|
| Przednie gniazdo 12 V | Typ 1: F16 15 A; typ 2: F13 10 A | F32 15 A – gniazda 12 V |
| Gniazdo 12 V w bagażniku | Typ 1: F15 15 A; druga skrzynka F9 15 A; typ 2: F14 10 A | F7 10 A – bagażnik i tylne multimedia |
| Radio, ekran, nawigacja | Typ 1: F18 20 A; typ 2: F6A 15 A | F29 20 A – audio i telematyka |
| Tylna wycieraczka | Typ 1: F30 15 A; typ 2: F30 20 A | F8 20 A |
| Wycieraczki przednie | Typ 2, komora silnika: F19 30 A | Komora silnika: F29 40 A |
| Spryskiwacze reflektorów | Typ 2, komora silnika: F21 20 A | Komora silnika: F16 20 A |
Citroen C4 Picasso Mk2 2013-2015 – instalacja typu 1 i typu 2
W tych rocznikach występują dwa układy instalacji. Przed sprawdzaniem numeru bezpiecznika warto najpierw ustalić typ po obecności dodatkowej skrzynki przed akumulatorem.

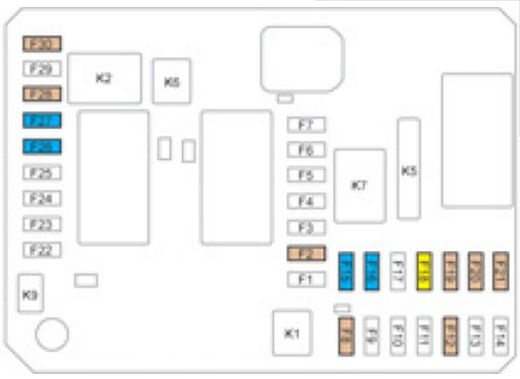

Typ 1 – skrzynka kabinowa 1
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F8 | 5 A | Sterowanie przy kierownicy |
| F18 | 20 A | Ekran dotykowy, system audio i nawigacji, odtwarzacz CD, USB i gniazda dodatkowe |
| F16 | 15 A | Przednie gniazdo 12 V |
| F15 | 15 A | Gniazdo 12 V w bagażniku |
| F28 | 5 A | Przycisk START/STOP |
| F30 | 15 A | Tylna wycieraczka |
| F27 | 15 A | Pompa spryskiwacza przedniej i tylnej szyby |
| F26 | 15 A | Sygnał dźwiękowy |
| F20 | 5 A | Poduszki powietrzne |
| F21 | 5 A | Zestaw wskaźników |
| F19 | 5 A | Czujnik deszczu i nasłonecznienia |
| F12 | 5 A | Moduł bezkluczykowego uruchamiania |
| F2 | 5 A | Ręczna regulacja wysokości reflektorów |

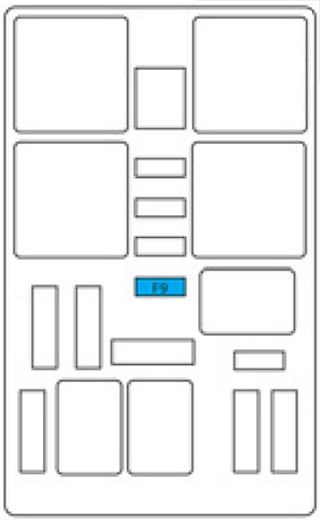

Typ 1 – skrzynka kabinowa 2
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F9 | 15 A | Tylne gniazdo 12 V |

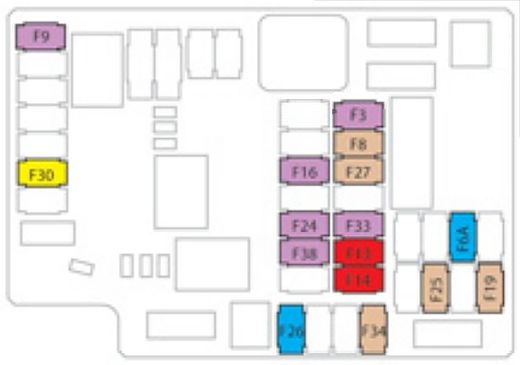

Typ 2 – skrzynka kabinowa
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F3 | 3 A | Przycisk START/STOP |
| F6A | 15 A | Ekran dotykowy, system audio i nawigacji, odtwarzacz CD, USB i gniazda dodatkowe |
| F8 | 5 A | Alarm |
| F9 | 3 A | Sterowanie przy kierownicy |
| F19 | 5 A | Zestaw wskaźników |
| F24 | 3 A | Czujnik deszczu i nasłonecznienia |
| F25 | 5 A | Poduszki powietrzne |
| F33 | 3 A | Pamięć ustawienia pozycji kierowcy |
| F34 | 5 A | Elektryczne wspomaganie kierownicy |
| F13 | 10 A | Przednie gniazdo 12 V |
| F14 | 10 A | Gniazdo 12 V w bagażniku |
| F16 | 3 A | Lampki do czytania w pierwszym rzędzie |
| F27 | 5 A | Selektor elektronicznie sterowanej skrzyni biegów |
| F30 | 20 A | Tylna wycieraczka |
| F38 | 3 A | Ręczna regulacja wysokości reflektorów |

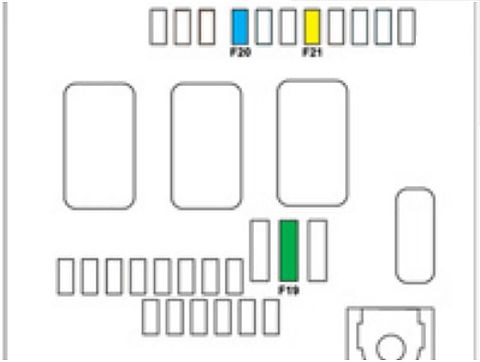

Komora silnika – 2013-2015
Typ 1
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F18 | 10 A | Prawe światło drogowe |
| F19 | 10 A | Lewe światło drogowe |
Typ 2 – skrzynka 1
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F9 | 30 A | Elektrycznie sterowana klapa bagażnika |
| F18 | 25 A | Wzmacniacz Hi-Fi |
| F21 | 3 A | Czytnik systemu bezkluczykowego uruchamiania |
Typ 2 – skrzynka 2
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F19 | 30 A | Wycieraczka przedniej szyby – prędkość wolna i szybka |
| F20 | 15 A | Pompa spryskiwacza przedniej i tylnej szyby |
| F21 | 20 A | Pompa spryskiwaczy reflektorów |
Jeżeli porównujesz instalację z innymi modelami rodziny C4, pamiętaj, że Citroen C4 Cactus ma własny układ skrzynek i numerację.
Citroen C4 Picasso Mk2 2016-2018
Po modernizacji zmienił się układ tabel użytkowych. Instrukcje dla późniejszych roczników pokazują inną numerację niż w samochodach 2013-2015, dlatego poniższych tabel nie należy mieszać ze starszym układem.

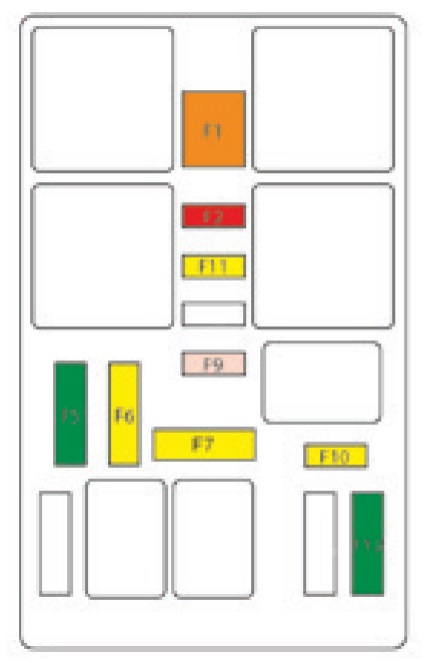

Skrzynka kabinowa 1
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F1 | 40 A | Ogrzewanie tylnej szyby |
| F2 | 20 A | Elektrycznie sterowane lusterka zewnętrzne |
| F5 | 30 A | Roleta panoramicznego dachu |
| F6 | 20 A | Gniazdo 12 V i tylne multimedia |
| F7 | 20 A | Gniazdo 230 V |
| F9 | 25 A | Podgrzewane siedzenia |
| F10 | 20 A | Moduł instalacji przyczepy |
| F11 | 20 A | Dmuchawa klimatyzacji |
| F12 | 30 A | Silniki elektrycznych szyb |

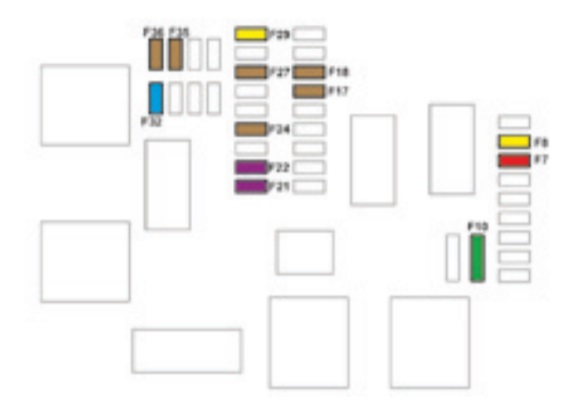

Skrzynka kabinowa 2
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F7 | 10 A | Gniazdo 12 V w bagażniku, tylne multimedia |
| F8 | 20 A | Tylna wycieraczka |
| F10 | 30 A | Zamki |
| F17 | 5 A | Zestaw wskaźników |
| F18 | 5 A | Selektor automatycznej skrzyni biegów |
| F21 | 3 A | Przycisk START/STOP |
| F22 | 3 A | Czujnik deszczu i nasłonecznienia, kamera przedniej szyby |
| F24 | 5 A | Czujniki parkowania, system widoku panoramicznego |
| F27 | 5 A | Automatyczna skrzynia biegów |
| F29 | 20 A | System audio i telematyka |
| F32 | 15 A | Gniazda 12 V |
| F35 | 5 A | Regulacja wysokości reflektorów, ogrzewanie tylnej szyby, radar |
| F36 | 5 A | Oświetlenie schowka i konsoli, lampki do czytania i lampki sufitowe |

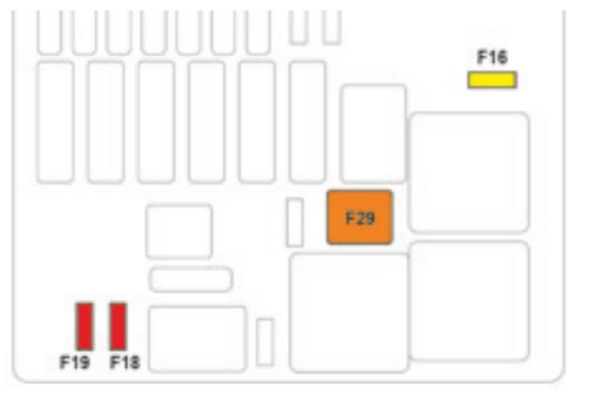

Komora silnika – 2016-2018
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F16 | 20 A | Spryskiwacze reflektorów |
| F18 | 10 A | Prawe światło drogowe |
| F19 | 10 A | Lewe światło drogowe |
| F29 | 40 A | Wycieraczki przedniej szyby |
W 2018 roku na części rynków nazwa C4 Picasso zaczęła być zastępowana oznaczeniem C4 SpaceTourer. Przy doborze bezpiecznika ważniejszy od napisu na klapie jest rok, wyposażenie i fizyczny układ skrzynki. Jeżeli potrzebujesz zwykłego hatchbacka tej epoki, właściwy schemat znajduje się w artykule Citroen C4 Mk2.
Jak rozpoznać właściwą tabelę?
Dla samochodu z lat 2013-2015 otwórz maskę. Jeżeli przed akumulatorem znajduje się dodatkowa skrzynka bezpieczników, korzystaj z tabel typu 2. Jeżeli jej nie ma – z tabel typu 1. W samochodach 2016-2018 porównaj fizyczny układ skrzynek z późniejszymi schematami powyżej. Obecność konkretnego obwodu zależy również od wyposażenia.
FAQ – Citroen C4 Picasso Mk2 bezpieczniki
Który bezpiecznik odpowiada za gniazdo 12 V z przodu?
W instalacji typu 1 z lat 2013-2015 jest to F16 15 A, a w typie 2 F13 10 A. W układzie 2016-2018 gniazda 12 V są przypisane do F32 15 A.
Gdzie jest bezpiecznik tylnej wycieraczki?
W latach 2013-2015 jest to F30 – 15 A w typie 1 lub 20 A w typie 2. W układzie 2016-2018 tylna wycieraczka jest zabezpieczona przez F8 20 A w drugiej skrzynce kabinowej.
Gdzie jest bezpiecznik radia i ekranu dotykowego?
W typie 1 z lat 2013-2015 główny obwód multimediów jest na F18 20 A, w typie 2 na F6A 15 A. Dla 2016-2018 system audio i telematyka są przypisane do F29 20 A.
Czy Grand C4 Picasso ma zawsze identyczne bezpieczniki?
Pięcio- i siedmiomiejscowe odmiany tej generacji korzystają z tej samej rodziny instalacji, ale wyposażenie może zmieniać obsadę części pozycji. Zawsze porównaj rocznik, typ instalacji i fizyczny układ skrzynki.
Jeżeli szukasz innego modelu o nazwie C4, osobne zestawienia mają także Citroen C4 Aircross i Citroen C4 Cactus.
