Citroen C4 Aircross był oferowany w Europie w latach 2012-2017. Pod względem technicznym jest blisko spokrewniony z Mitsubishi ASX, ale przy identyfikacji bezpieczników warto korzystać z tabel przygotowanych dla Citroena, ponieważ wyposażenie i część wersji silnikowych różnią się między modelami. W C4 Aircross znajdują się dwie główne skrzynki bezpieczników: w kabinie oraz w komorze silnika.
Zakres: Citroen C4 Aircross 2012, 2013, 2014, 2015, 2016 i 2017. Instrukcje z początku i końca produkcji podają ten sam podstawowy układ, dlatego tabele poniżej można stosować do całego europejskiego okresu produkcji z uwzględnieniem wyposażenia konkretnego auta.
Spis treści
- Najczęściej szukane bezpieczniki
- Skrzynka bezpieczników w kabinie
- Skrzynka bezpieczników w komorze silnika
- Bezpieczniki zapasowe
- Przekaźniki
- FAQ
Najczęściej szukane bezpieczniki Citroen C4 Aircross
| Obwód | Bezpiecznik | Prąd | Skrzynka |
|---|---|---|---|
| Zapalniczka / przednie gniazdo akcesoriów | 13 | 15 A | Kabina |
| Dodatkowe gniazdo akcesoriów | 19 | 15 A | Kabina |
| Radio / telematyka / USB / Bluetooth | 7 | 15 A | Kabina |
| Tylna wycieraczka | 11 | 15 A | Kabina |
| Przednia wycieraczka i spryskiwacz | 4 | 30 A | Kabina |
| Klakson | 4 | 10 A | Komora silnika |
| Światła drogowe | 14 / 15 | 10 A | Komora silnika |
| Światła mijania ksenon | 16 / 17 | 20 A | Komora silnika |
| Światła mijania halogen | 18 / 19 | 10 A | Komora silnika |
Jeżeli szukasz układu w innym crossoverze Citroena, osobno opisany jest Citroen C-Crosser. To inna konstrukcja i jego numeracji nie należy przenosić do C4 Aircross.

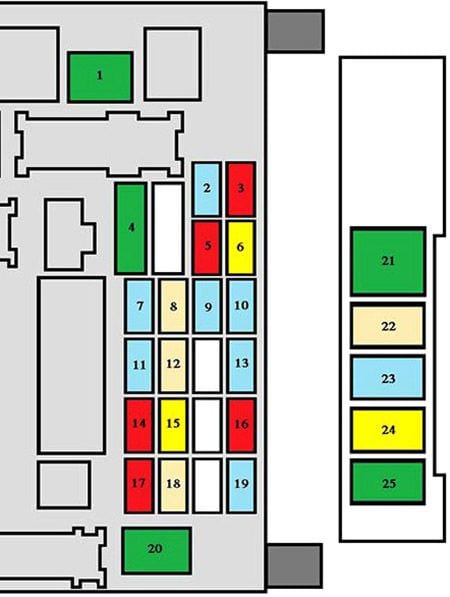

Skrzynka bezpieczników w kabinie
W samochodach z kierownicą po lewej stronie skrzynka znajduje się w dolnej części deski rozdzielczej po stronie kierowcy, za zdejmowaną pokrywą. W wersjach z kierownicą po prawej stronie dostęp jest za schowkiem pasażera.
Pełna tabela bezpieczników kabiny
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1* | 30 A | Wentylator kabiny |
| 2 | 15 A | Światła stop, trzecie światło stop |
| 3 | 10 A | Tylne światła przeciwmgielne |
| 4 | 30 A | Wycieraczka przedniej szyby, spryskiwacz |
| 6 | 20 A | Centralny zamek, elektrycznie sterowane lusterka zewnętrzne |
| 7 | 15 A | Radio, telematyka, moduł USB, Bluetooth / zestaw głośnomówiący |
| 8 | 7,5 A | Kluczyk z pilotem, sterownik klimatyzacji, zestaw wskaźników, elektryczne szyby, czujnik deszczu i światła, alarm, panel przełączników, sterowanie przy kierownicy |
| 9 | 15 A | Zestaw wskaźników i oświetlenie wnętrza |
| 10 | 15 A | Światła awaryjne |
| 11 | 15 A | Wycieraczka tylnej szyby |
| 12 | 7,5 A | Zestaw wskaźników, ekran wielofunkcyjny, czujniki parkowania, podgrzewane fotele, ogrzewanie tylnej szyby, elektryczna roleta, automatyczna regulacja reflektorów |
| 13 | 15 A | Zapalniczka i gniazdo akcesoriów |
| 15 | 20 A | Elektryczna roleta |
| 16 | 10 A | Lusterka zewnętrzne, system audio |
| 18 | 7,5 A | Światła cofania |
| 19 | 15 A | Gniazdo akcesoriów |
| 20* | 30 A | Sterowanie elektrycznymi szybami |
| 21* | 30 A | Ogrzewanie tylnej szyby |
| 22 | 7,5 A | Podgrzewane lusterka zewnętrzne |
| 24 | 25 A | Elektrycznie sterowane fotele kierowcy i pasażera |
| 25 | 30 A | Podgrzewane fotele |
* Pozycje oznaczone gwiazdką są w instrukcji opisane jako bezpieczniki maxi. Producent zaleca, aby prace przy bezpiecznikach maxi wykonywał serwis lub wykwalifikowany warsztat. Pozycje 5, 14, 17 i 23 nie mają przypisania w tabeli użytkownika – nie należy dopisywać im funkcji na podstawie samego numeru gniazda.
W C4 Aircross bezpiecznik radia nie powinien być mylony z rozwiązaniami stosowanymi w Citroen C4 Mk2. W Aircross główne zasilanie audio/telematyki w tabeli kabinowej przypisano do F7 15 A, a dodatkowo F16 10 A obsługuje m.in. sprzęt audio.

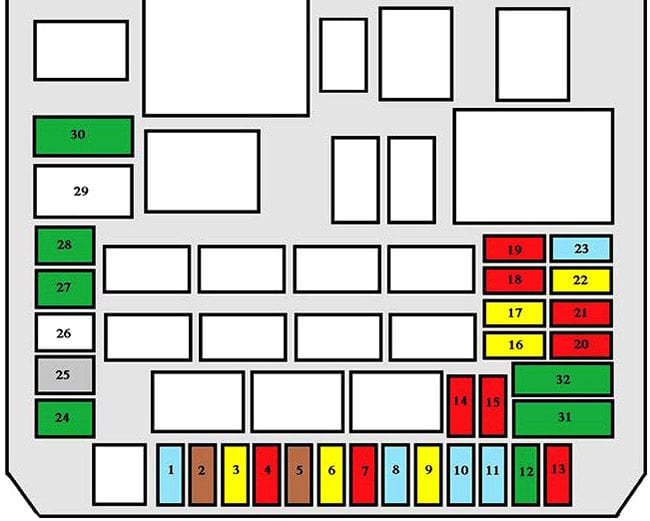

Skrzynka bezpieczników w komorze silnika
Skrzynka znajduje się po lewej stronie komory silnika. Po wymianie bezpiecznika pokrywa powinna zostać dokładnie zamknięta, ponieważ producent zwraca uwagę na szczelność obudowy.
Pełna tabela bezpieczników komory silnika
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 15 A | Przednie światła przeciwmgielne |
| 4 | 10 A | Sygnał dźwiękowy |
| 5 | 7,5 A | Alternator |
| 6 | 20 A | Spryskiwacze reflektorów |
| 7 | 10 A | Klimatyzacja |
| 9 | 20 A | Alarm |
| 10 | 15 A | Odmgławianie / odmrażanie, wycieraczki |
| 11 | – | Niewykorzystany |
| 12 | – | Niewykorzystany |
| 13 | 10 A | Światła do jazdy dziennej |
| 14 | 10 A | Lewe światło drogowe |
| 15 | 10 A | Prawe światło drogowe |
| 16 | 20 A | Lewe światło mijania – reflektor ksenonowy |
| 17 | 20 A | Prawe światło mijania – reflektor ksenonowy |
| 18 | 10 A | Lewe światło mijania – reflektor halogenowy, ręczna i automatyczna regulacja reflektorów |
| 19 | 10 A | Prawe światło mijania – reflektor halogenowy |
| 31 | 30 A | Wzmacniacz audio |
F16-F17 dotyczą wersji z reflektorami ksenonowymi, natomiast F18-F19 wersji z lampami halogenowymi. To jeden z najważniejszych przykładów, dlaczego przy tym modelu wyposażenie auta jest ważniejsze niż sam rocznik.
Choć C4 Aircross dzieli bazę techniczną z Mitsubishi Outlander Sport, nie warto przenosić do Citroena niezweryfikowanych opisów przekaźników z innych rynków. Silniki, oświetlenie i wyposażenie dodatkowe mogą zmieniać obsadę.
Bezpieczniki zapasowe
Instrukcja Citroena podaje trzy bezpieczniki zapasowe umieszczone pod pokrywą skrzynki w komorze silnika.
| Nr | Prąd |
|---|---|
| 33 | 10 A |
| 34 | 15 A |
| 35 | 20 A |
Na pokrywie nie ma osobnych zapasowych bezpieczników 7,5 A, 25 A i 30 A. Przy doborze zamiennika należy kierować się instrukcją właściwą dla rynku samochodu i nie zwiększać samodzielnie wartości zabezpieczenia obwodu.
Przekaźniki
Skrzynka pod maską zawiera również przekaźniki, jednak instrukcja użytkownika C4 Aircross nie publikuje kompletnej tabeli ich numerów i funkcji. Z tego powodu nie przypisujemy oznaczeń przekaźników na podstawie Mitsubishi ASX lub innych wersji rynkowych bez dokumentacji serwisowej odpowiadającej konkretnej konfiguracji samochodu.
FAQ – Citroen C4 Aircross bezpieczniki
Który bezpiecznik odpowiada za zapalniczkę i gniazdo 12 V?
W skrzynce kabinowej F13 15 A zasila zapalniczkę i gniazdo akcesoriów. Drugie gniazdo akcesoriów jest zabezpieczone przez F19 15 A.
Gdzie znajduje się skrzynka bezpieczników w kabinie?
W wersji z kierownicą po lewej stronie znajduje się w dolnej części deski rozdzielczej po stronie kierowcy, za osłoną. W samochodzie RHD jest za schowkiem pasażera.
Które bezpieczniki odpowiadają za światła mijania?
Dla ksenonów są to F16 i F17 po 20 A. Dla reflektorów halogenowych są to F18 i F19 po 10 A.
Który bezpiecznik odpowiada za radio?
Główne obwody audio, telematyki, USB i Bluetooth są przypisane do F7 15 A w kabinie. F16 10 A również obejmuje sprzęt audio, a opcjonalny wzmacniacz ma F31 30 A pod maską.
Czy schemat Mitsubishi ASX jest taki sam?
C4 Aircross, ASX i Peugeot 4008 są konstrukcyjnie spokrewnione, ale wyposażenie, silniki i rynek mogą zmieniać obsadę. Do C4 Aircross najlepiej stosować tabelę Citroena z lat 2012-2017.
Jeśli interesuje Cię nowszy crossover marki, zobacz również Citroen C4 Cactus.
