Citroen C4 Cactus pierwszej generacji występował w dwóch wyraźnie różnych konfiguracjach elektrycznych. Samochody z lat 2014-2017 mają układ bezpieczników znany z pierwszej wersji modelu, natomiast po dużej modernizacji w 2018 roku zmieniła się numeracja i obsada skrzynek. Dlatego przy szukaniu bezpiecznika nie wystarczy kierować się samą nazwą modelu – trzeba dobrać tabelę do rocznika i wyglądu skrzynki.
Jeżeli szukasz schematów innych modeli z rodziny C4, zobacz także Citroen C4 Mk2. Dla rodzinnego wariantu przygotowaliśmy osobny poradnik Citroen C4 Picasso Mk2.
Spis treści
- Który schemat wybrać?
- Lokalizacja skrzynek
- Najczęściej szukane bezpieczniki
- Citroen C4 Cactus 2014-2017
- Citroen C4 Cactus 2018-2020 po liftingu
- FAQ
Który schemat bezpieczników C4 Cactus wybrać?
2014-2017: pierwsza wersja C4 Cactus ma dwie skrzynki w dolnej części deski rozdzielczej pod kierownicą oraz skrzynkę w komorze silnika przy akumulatorze. W tej konfiguracji lewa skrzynka kabinowa korzysta m.in. z oznaczeń F01-F30, a prawa z F30-F40.
2018-2020: po liftingu zmienił się układ obsady bezpieczników. W instrukcji producenta późnej wersji lewa skrzynka kabinowa obejmuje m.in. F1, F4, F6, F8, F10, F27, F29, F31, F32, F35 i F36, a prawa F30, F31, F34-F37. Nie należy stosować tabeli z 2014-2017 do auta po liftingu.
Przy samochodzie z datą pierwszej rejestracji blisko granicy roczników najlepiej porównać numerację z rysunkiem skrzynki i instrukcją przypisaną do VIN. Sama data rejestracji może być późniejsza od daty produkcji.
Gdzie są skrzynki bezpieczników?
W wersji 2014-2017 dwie skrzynki kabinowe znajdują się nisko pod deską rozdzielczą, pod kierownicą. Dostęp uzyskuje się po odpięciu osłony. Skrzynka komory silnika znajduje się przy akumulatorze pod plastikową pokrywą.
W C4 Cactus po liftingu bezpieczniki kabinowe również znajdują się w dolnej części deski rozdzielczej po lewej stronie, natomiast skrzynka silnikowa pozostaje przy akumulatorze. Zbliżone rozwiązania konstrukcyjne spotkasz także w innych kompaktowych Citroenach, ale numeracji nie należy przenosić między modelami – przykładowo Citroen C-Elysee ma własny układ.
Najczęściej szukane bezpieczniki
| Obwód | 2014-2017 | 2018-2020 – instrukcja producenta |
|---|---|---|
| Gniazdo 12 V | F16 – 15 A, lewa skrzynka kabinowa | F32 – 15 A, lewa skrzynka kabinowa |
| Radio | F18 – 20 A | F31 – 15 A |
| Sygnał dźwiękowy | F26 – 15 A | F4 – 15 A |
| Spryskiwacze | F27 – 15 A | F6 – 20 A |
| Wycieraczka tylna | F30 – 15 A | F8 – 20 A |
| Ogrzewanie tylnej szyby | F31 – 25 A, prawa skrzynka | F30 – 30 A, prawa skrzynka |
| Wycieraczki przednie | F29 – 40 A, komora silnika | F29 – 40 A, komora silnika |
| Światła drogowe | F18/F19 – 10 A, komora silnika | F18/F19 – 10 A, komora silnika |
Citroen C4 Cactus 2014-2017 – bezpieczniki

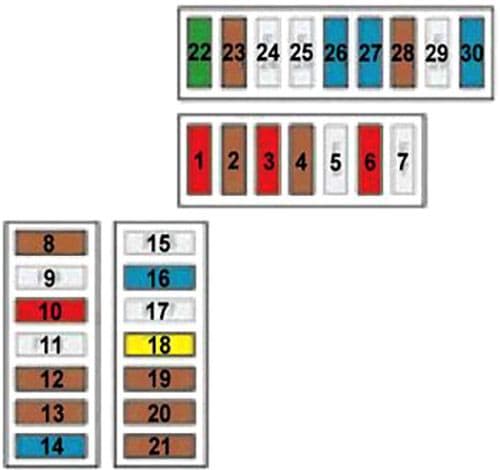

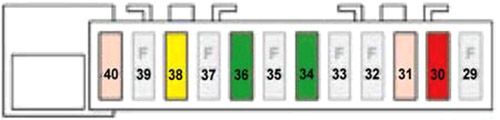

Lewa skrzynka w desce rozdzielczej
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F01 | 10 | Pedał hamulca – zestyk 2, Stop & Start |
| F02 | 5 | Regulacja wysokości reflektorów, dodatkowe ogrzewanie Diesel, czujniki parkowania, gniazdo diagnostyczne, elektryczna regulacja lusterek, zależnie od wyposażenia Grip Control |
| F03 | 10 | Pompa dodatku do oleju napędowego, elektryczne wspomaganie kierownicy, zestyk pedału sprzęgła |
| F04 | 5 | Czujnik deszczu i natężenia światła |
| F06 | 10 | Pedał hamulca – zestyk 1, gniazdo diagnostyczne |
| F08 | 5 | Zespół kolumny kierownicy i sterowanie przy kierownicy |
| F10 | 10 | Połączenie alarmowe i assistance |
| F12 | 5 | Stop & Start, ABS, ESC |
| F13 | 5 | Czujniki parkowania, kamera cofania |
| F14 | 15 | Sterowana skrzynia biegów, panel przełączników, klimatyzacja, ekran dotykowy |
| F16 | 15 | Gniazdo 12 V |
| F18 | 20 | Radio |
| F19 | 15 | Kontrolki niezapiętych pasów bezpieczeństwa |
| F20 | 5 | Poduszki powietrzne |
| F21 | 5 | Zestaw wskaźników |
| F22 | 30 | Zamki |
| F23 | 5 | Lampka sufitowa i lampki do czytania |
| F26 | 15 | Sygnał dźwiękowy |
| F27 | 15 | Pompa spryskiwacza przedniej i tylnej szyby |
| F28 | 5 | Stacyjka / blokada kierownicy – zależnie od wersji |
| F30 | 15 | Wycieraczka tylnej szyby |

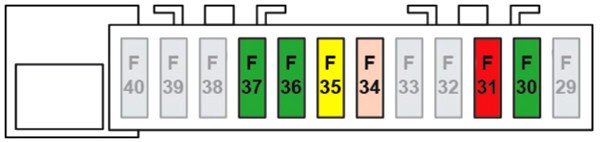

Prawa skrzynka w desce rozdzielczej
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F30 | 10 | Ogrzewane lusterka |
| F31 | 25 | Ogrzewana szyba tylna |
| F34 | 30 | Elektryczne szyby przednie |
| F36 | 30 | Ogrzewane fotele przednie |
| F38 | 20 | Moduł haka holowniczego |
| F40 | 25 | Moduł haka holowniczego |
Jeśli porównujesz Cactusa z klasycznym C4, pamiętaj, że mimo wspólnej nazwy rodziny układ elektryczny jest inny. Schematy dla Citroen C4 Mk1 i C4 Cactus nie są zamienne.

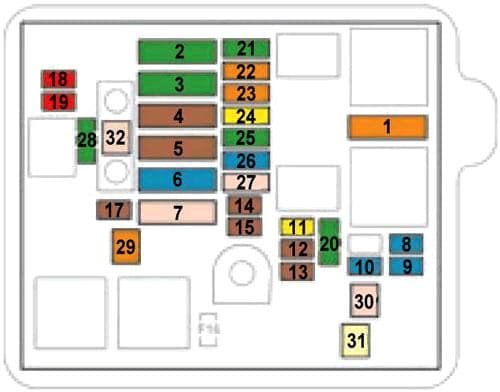

Skrzynka w komorze silnika – 2014-2017
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F1 | 40 | Klimatyzacja |
| F2 | 30/40 | Stop & Start – wartość zależna od konfiguracji |
| F3 | 30 | Zasilanie skrzynki bezpieczników kabiny |
| F4 | 70 | Zasilanie skrzynki bezpieczników kabiny |
| F5 | 70 | BSI – centralny moduł nadwozia |
| F6 | 60 | Zespół wentylatora chłodnicy |
| F7 | 80 | BSI |
| F8 | 15 | Sterowanie silnika, pompa paliwa w wersji benzynowej |
| F9 | 15 | Sterowanie silnika |
| F10 | 15 | Sterowanie silnika |
| F11 | 20 | Sterowanie silnika |
| F12 | 5 | Zespół wentylatora chłodnicy |
| F13 | 5 | BSI |
| F14 | 5 | Moduł kontroli ładowania akumulatora – silnik bez Stop & Start |
| F15 | 5 | Stop & Start |
| F17 | 5 | BSI |
| F18 | 10 | Prawe światło drogowe |
| F19 | 10 | Lewe światło drogowe |
| F20 | 30 | Sterowanie silnika |
| F21 | 30 | Rozrusznik |
| F22 | 40 | Sterowana skrzynia biegów |
| F23 | 40 | ABS, ESC |
| F24 | 20 | ABS, ESC |
| F25 | 30 | Zasilanie skrzynki kabinowej |
| F26 | 15 | Sterowana skrzynia biegów |
| F27 | 25 | BSI |
| F28 | 30 | Układ oczyszczania spalin Diesla / AdBlue – jeśli występuje |
| F29 | 40 | Wycieraczki przedniej szyby |
| F30 | 80 | Sterownik świec żarowych |
| F31 | 100 | Dodatkowe ogrzewanie – Diesel |
| F32 | 80 | Elektryczne wspomaganie kierownicy |
Citroen C4 Cactus 2018-2020 po liftingu
Po modernizacji zmieniła się obsada skrzynek. Poniższe tabele opierają się na późnej instrukcji Citroena i dlatego nie powinny być mieszane z numeracją wcześniejszej wersji.

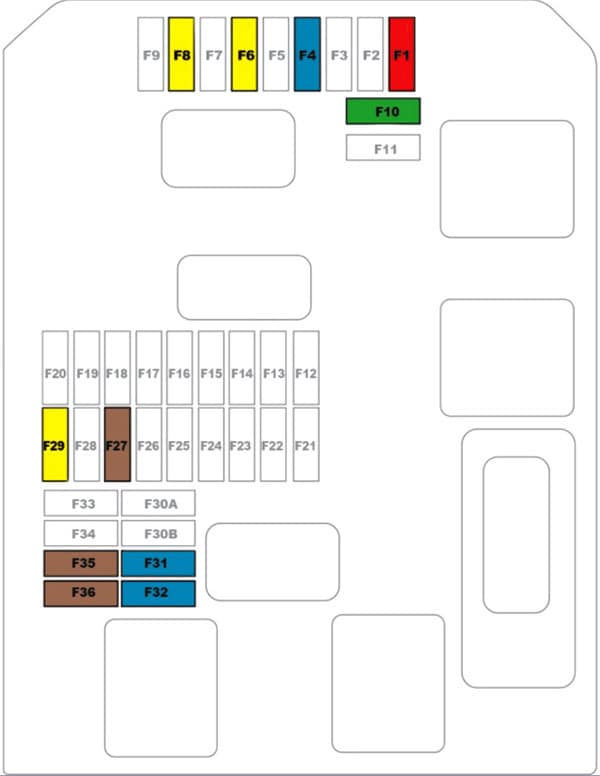

Lewa skrzynka kabinowa – 2018-2020
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F1 | 10 | Elektryczna regulacja lusterek zewnętrznych |
| F4 | 15 | Sygnał dźwiękowy |
| F6 | 20 | Spryskiwacz przedniej i tylnej szyby |
| F8 | 20 | Wycieraczka tylnej szyby |
| F10 | 30 | Zamki |
| F27 | 5 | Przygotowanie instalacji alarmowej |
| F29 | 20 | Ekran dotykowy |
| F31 | 15 | Radio |
| F32 | 15 | Gniazdo 12 V |
| F35 | 5 | Regulacja wysokości reflektorów |
| F36 | 5 | Oświetlenie wnętrza i lampki do czytania |
Prawa skrzynka kabinowa – 2018-2020
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F30 | 30 | Ogrzewana szyba tylna |
| F31 | 10 | Ogrzewane lusterka zewnętrzne |
| F34 | 25 | Moduł haka / instalacji przyczepy |
| F35 | 20 | Moduł haka / instalacji przyczepy |
| F36 | 30 | Przednie elektryczne szyby z funkcją automatyczną |
| F37 | 30 | Ogrzewane fotele przednie |

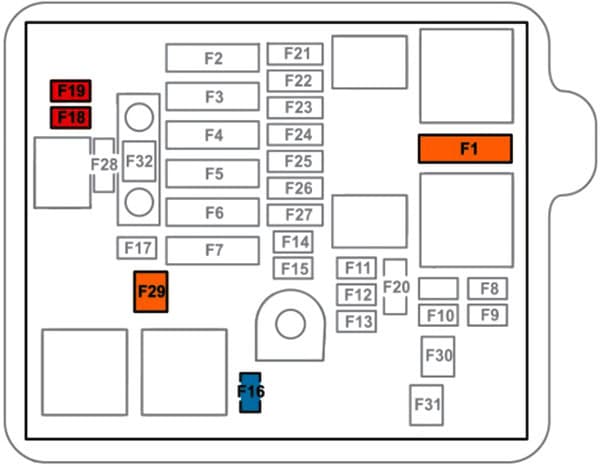

Skrzynka w komorze silnika – 2018-2020
| Bezpiecznik | Prąd [A] | Funkcja potwierdzona w instrukcji producenta |
|---|---|---|
| F1 | 40 | Klimatyzacja |
| F16 | 15 | Przednie światła przeciwmgielne |
| F18 | 10 | Prawe światło drogowe |
| F19 | 10 | Lewe światło drogowe |
| F29 | 40 | Wycieraczki przedniej szyby |
Ważne: późna instrukcja Citroena publikuje dla skrzynki silnikowej tabelę wybranych bezpieczników przeznaczonych do identyfikacji przez użytkownika. Nie oznacza to, że fizycznie w module znajduje się tylko pięć pozycji. Pozostałych gniazd nie należy opisywać na podstawie starszej tabeli 2014-2017, ponieważ konfiguracja zależy od wersji instalacji, silnika i rynku.
Jeżeli interesują Cię inne modele o podobnym okresie produkcji, osobne schematy znajdziesz dla Citroen C4 Picasso Mk1 oraz nowszego C4 Picasso. Każdy z tych modeli ma inną numerację skrzynek.
FAQ – Citroen C4 Cactus bezpieczniki
Który bezpiecznik odpowiada za gniazdo 12 V?
W C4 Cactus 2014-2017 jest to F16 15 A w lewej skrzynce kabinowej. W wersji po liftingu instrukcja producenta wskazuje F32 15 A.
Gdzie jest bezpiecznik radia?
W wersji 2014-2017 radio jest zabezpieczone przez F18 20 A. Po liftingu producent wskazuje F31 15 A w lewej skrzynce kabinowej.
Który bezpiecznik odpowiada za przednie wycieraczki?
W obu opisanych konfiguracjach instrukcja wskazuje F29 40 A w komorze silnika, ale pozostała obsada skrzynki różni się między wersjami.
Gdzie jest bezpiecznik rozrusznika?
W konfiguracji 2014-2017 rozrusznik jest zabezpieczony przez F21 30 A w skrzynce komory silnika. Dla późniejszego C4 Cactus należy korzystać z tabeli przypisanej do konkretnej wersji instalacji – skrócona tabela producenta dla późnego modelu nie wymienia rozrusznika.
Czy schemat z 2015 roku pasuje do C4 Cactus 2019?
Nie. Po liftingu w 2018 roku zmieniła się numeracja i funkcje wielu bezpieczników, szczególnie w kabinie. Dla auta z 2019 roku należy używać sekcji 2018-2020.
