Poniższy układ dotyczy Citroena C5 II / X7 z początku produkcji – dokumentacja producenta dla tej wersji obejmuje okres od 1 października 2007 do 31 maja 2008. W samochodzie znajdują się trzy zespoły bezpieczników pod deską rozdzielczą, skrzynka w komorze silnika oraz dodatkowe bezpieczniki na akumulatorze. W późniejszych C5 X7 obsada niektórych pozycji może się różnić.
Spis treści
- Lokalizacja skrzynek bezpieczników
- Skrzynka A pod deską rozdzielczą
- Skrzynka B pod deską rozdzielczą
- Skrzynka C pod deską rozdzielczą
- Skrzynka w komorze silnika
- Bezpieczniki na akumulatorze
- Przekaźniki i moduły sterujące
- FAQ
Lokalizacja skrzynek bezpieczników
Skrzynki A, B i C znajdują się pod deską rozdzielczą. Dostęp uzyskuje się po otwarciu schowka bezpieczników i zdjęciu osłony. W tych zespołach znajdują się obwody wyposażenia kabiny, zawieszenia, elektrycznych siedzeń, szyb, radia i gniazda 12 V.
Skrzynka komory silnika znajduje się pod maską i jest zamknięta pokrywą mocowaną śrubami obracanymi o ćwierć obrotu. Dodatkowy zestaw bezpieczników znajduje się bezpośrednio na akumulatorze.
Skrzynka A pod deską rozdzielczą
Skrzynka A zawiera przede wszystkim obwody wyposażenia dodatkowego: lusterek, czujników, siedzeń, dachu lub elektrycznej klapy bagażnika oraz instalacji przyczepy.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| G29 | – | Niewykorzystany |
| G30 | 5 | Podgrzewane lusterka zewnętrzne |
| G31 | 5 | Czujnik deszczu i natężenia światła |
| G32 | 5 | Kontrolki niezapiętych pasów bezpieczeństwa |
| G33 | 5 | Lusterka elektrochromatyczne |
| G34 | 20 | Dach otwierany – wersja Sedan |
| G35 | 5 | Oświetlenie drzwi pasażera, regulacja lusterka pasażera |
| G36 | 30 | Elektrycznie sterowana klapa bagażnika – wersja Tourer |
| G37 | 20 | Podgrzewane przednie siedzenia |
| G38 | 30 | Elektrycznie regulowany fotel kierowcy |
| G39 | 30 | Elektrycznie regulowany fotel pasażera, wzmacniacz Hi-Fi |
| G40 | 3 | Zasilanie modułu przekaźnikowego instalacji przyczepy |
Skrzynka B pod deską rozdzielczą
Mała skrzynka B obsługuje między innymi automatyczną skrzynię biegów, ESP i zawieszenie hydrauliczne.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| G36 | 15 | 6-biegowa automatyczna skrzynia biegów |
| G36 | 5 | 4-biegowa automatyczna skrzynia biegów |
| G37 | 10 | Światła do jazdy dziennej, gniazdo diagnostyczne |
| G38 | 3 | ESP |
| G39 | 10 | Zawieszenie hydrauliczne |
| G40 | 3 | Wyłącznik świateł STOP |
Przy diagnostyce zawieszenia Hydractive warto pamiętać, że G39 jest tylko jednym z elementów zasilania układu – w skrzynce C znajduje się dodatkowo F13 związany z przekaźnikiem odcięcia pompy zawieszenia. Podobne rozwiązanie hydraulicznego zawieszenia zastosowano w Citroenie C6, ale numery bezpieczników obu modeli nie są zamienne.

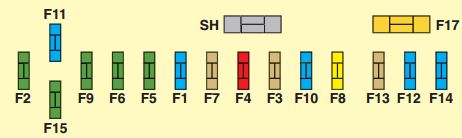

Skrzynka C pod deską rozdzielczą
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F1 | 15 | Wycieraczka tylnej szyby – Tourer |
| F2 | 30 | Przekaźnik centralnego zamka i superblokady |
| F3 | 5 | Poduszki powietrzne |
| F4 | 10 | Automatyczna skrzynia biegów, dodatkowe ogrzewanie w silniku Diesla, lusterka elektrochromatyczne |
| F5 | 30 | Elektryczne szyby przednie, dach otwierany, oświetlenie drzwi pasażera, regulacja lusterka pasażera |
| F6 | 30 | Elektryczne szyby tylne |
| F7 | 5 | Oświetlenie lusterek kosmetycznych, schowka i wnętrza; lampa przenośna w wersji Tourer |
| F8 | 20 | Radio, sterowanie przy kierownicy, wyświetlacz, kontrola ciśnienia w oponach, sterownik elektrycznej klapy bagażnika |
| F9 | 30 | Przednie gniazdo 12 V i zapalniczka |
| F10 | 15 | Alarm, przełączniki przy kierownicy odpowiedzialne za oświetlenie, kierunkowskazy i wycieraczki |
| F11 | 15 | Niskoprądowy obwód zabezpieczenia przeciwkradzieżowego |
| F12 | 15 | Elektrycznie regulowany fotel kierowcy, zestaw wskaźników, kontrolki pasów bezpieczeństwa, sterowanie klimatyzacją |
| F13 | 5 | Moduł przekaźników silnika, przekaźnik odcięcia pompy zawieszenia hydraulicznego, zasilanie sterownika poduszek powietrznych |
| F14 | 15 | Czujnik deszczu i światła, czujniki parkowania, elektryczny fotel pasażera, moduł przyczepy, wzmacniacz Hi-Fi, zestaw głośnomówiący, system ostrzegania o niezamierzonym przekroczeniu linii |
| F15 | 30 | Przekaźnik centralnego zamka i superblokady |
| F17 | 40 | Ogrzewanie tylnej szyby i podgrzewane lusterka zewnętrzne |
| FSH | zwora | Zwora trybu parkingowego / transportowego |
Rozbudowane wyposażenie C5 sprawia, że kilka bezpieczników zasila więcej niż jeden moduł. Przykładem jest F14, obejmujący jednocześnie czujnik deszczu, parkowanie, fotel pasażera, przyczepę i wyposażenie audio. Nie należy więc zakładać, że przepalenie jednego bezpiecznika spowoduje awarię tylko jednego urządzenia.

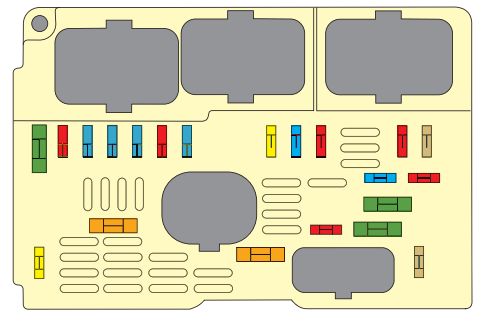

Skrzynka bezpieczników w komorze silnika
Pod maską znajduje się skrzynka z pozycjami F1-F21. Odpowiada przede wszystkim za układ sterowania silnikiem, spryskiwacze, rozrusznik, wspomaganie kierownicy, dmuchawę, wycieraczki i reflektory.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F1 | 20 | Sterownik silnika |
| F2 | 15 | Sygnał dźwiękowy |
| F3 | 10 | Pompa spryskiwaczy szyb |
| F4 | 10 | Pompa spryskiwaczy reflektorów |
| F5 | 15 | Elementy wykonawcze układu sterowania silnikiem |
| F6 | 10 | Przepływomierz powietrza, reflektory kierunkowe, gniazdo diagnostyczne |
| F7 | 10 | Blokada dźwigni automatycznej skrzyni biegów, wspomaganie kierownicy |
| F8 | 25 | Rozrusznik |
| F9 | 10 | Wyłącznik sprzęgła, wyłącznik świateł STOP |
| F10 | 30 | Elementy wykonawcze układu sterowania silnikiem |
| F11 | 40 | Dmuchawa klimatyzacji i wentylacji |
| F12 | 30 | Wycieraczki przedniej szyby |
| F13 | 40 | Zasilanie modułu BSI po włączeniu zapłonu |
| F14 | 30 | Brak przypisanej funkcji w instrukcji dla tej wersji |
| F15 | 10 | Prawe światło drogowe |
| F16 | 10 | Lewe światło drogowe |
| F17 | 15 | Prawe światło mijania |
| F18 | 15 | Lewe światło mijania |
| F19 | 15 | Elementy wykonawcze układu sterowania silnikiem |
| F20 | 10 | Elementy wykonawcze układu sterowania silnikiem |
| F21 | 5 | Elementy wykonawcze układu sterowania silnikiem |
Układ skrzynki pod maską ma wiele cech wspólnych z innymi Citroenami wykorzystującymi moduły BSM/BSI z tego okresu. Przykładowo Citroen C4 Mk1 2004-2010 również wykorzystuje osobne zabezpieczenia sterownika silnika, dmuchawy, wycieraczek i reflektorów, ale wartości oraz numery należy sprawdzać według schematu konkretnego modelu.
Bezpieczniki na akumulatorze
Osobny zestaw znajduje się bezpośrednio przy akumulatorze. Poniższa tabela dotyczy wersji silnikowych innych niż V6 HDi.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F6 | 25 | Tylne gniazdo 12 V – maksymalna moc 100 W według instrukcji |
| F7 | 15 | Światła przeciwmgielne |
| F8 | 20 | Dodatkowy palnik / ogrzewacz – silnik Diesla |
| F9 | 30 | Elektryczny hamulec postojowy |
Przednie i tylne gniazda 12 V nie korzystają z tego samego zabezpieczenia: przednie gniazdo ma F9 30 A w skrzynce C, natomiast tylne – F6 25 A przy akumulatorze. W innych modelach PSA z tego okresu rozdział może wyglądać inaczej – na przykład Citroen C4 Picasso Mk1 ma własny zestaw bezpieczników na akumulatorze.
Przekaźniki i moduły sterujące
Instrukcja C5 dla tej wersji nie podaje osobnej tabeli przekaźników z numeracją R1, R2 itd. Wskazuje natomiast konkretne obwody przekaźnikowe: F2 i F15 w skrzynce C dotyczą ryglowania, F13 zasila przekaźnik odcięcia pompy zawieszenia hydraulicznego, a G40 w skrzynce A zasila moduł przekaźnikowy przyczepy. Pozostałe przekaźniki są związane z zespołami BSI/BSM i ich obsada zależy od konfiguracji samochodu.
FAQ – Citroen C5 II X7
Które bezpieczniki odpowiadają za zawieszenie hydrauliczne?
W skrzynce B bezpiecznik G39 10 A jest przypisany do zawieszenia hydraulicznego. W skrzynce C F13 5 A zasila między innymi przekaźnik odcięcia pompy zawieszenia.
Gdzie jest bezpiecznik elektrycznego hamulca postojowego?
W wersjach innych niż V6 HDi elektryczny hamulec postojowy zabezpiecza F9 30 A w skrzynce znajdującej się na akumulatorze.
Który bezpiecznik odpowiada za tylną wycieraczkę w C5 Tourer?
Tylna wycieraczka wersji Tourer jest zabezpieczona przez F1 15 A w skrzynce C pod deską rozdzielczą.
Gdzie jest bezpiecznik rozrusznika?
Główną pozycją wskazaną dla rozrusznika jest F8 25 A w skrzynce komory silnika.
Czy tabela bezpieczników na akumulatorze dotyczy silnika V6 HDi?
Nie. Instrukcja wyraźnie oznacza zestaw F6-F9 jako przeznaczony dla wszystkich wersji silnikowych poza V6 HDi. Dla V6 HDi nie należy stosować tej tabeli jako zamiennika właściwego schematu.
