Citroen Jumper II z lat 2011-2012 ma trzy główne skrzynki bezpieczników: panel w desce rozdzielczej, dodatkową skrzynkę w słupku drzwi oraz skrzynkę bezpieczników i przekaźników w komorze silnika.
Układ z lat 2011-2012 różni się od konfiguracji stosowanej od 2013 roku. Szczególnie istotne są zmiany dotyczące gniazd 12 V, zapalniczki, wycieraczek, centralnego zamka, świateł oraz skrzynki pod maską. Dla samochodów z 2013 roku należy korzystać z osobnego wpisu Citroen Jumper.
Wcześniejszą konfigurację opisuje Citroen Jumper. Bliźniacze konstrukcje to Peugeot Boxer oraz Fiat Ducato, jednak przy doborze bezpiecznika należy kierować się tabelą właściwą dla konkretnej marki, rocznika i wyposażenia.
Spis treści
- Lokalizacja skrzynek bezpieczników
- Najczęściej szukane bezpieczniki
- Skrzynka w desce rozdzielczej
- Skrzynka w słupku drzwi
- Skrzynka w komorze silnika
- Różnice względem rocznika 2013
- Przekaźniki
- FAQ
Gdzie są bezpieczniki w Citroen Jumper II?
W samochodach z kierownicą po lewej stronie podstawowa skrzynka znajduje się w dolnej części deski rozdzielczej po stronie kierowcy. Aby uzyskać dostęp, należy odkręcić mocowanie osłony i odchylić panel.
Dodatkowy panel znajduje się w słupku drzwi po stronie pasażera. W samochodach z kierownicą po prawej stronie położenie paneli jest odpowiednio zmienione.
Trzecia skrzynka znajduje się w komorze silnika. Oprócz bezpieczników znajdują się w niej przekaźniki sterujące między innymi instalacją silnika, wentylatorami i wyposażeniem dodatkowym.
Najczęściej szukane bezpieczniki Citroen Jumper 2011-2012
| Obwód | Bezpiecznik | Prąd | Lokalizacja |
|---|---|---|---|
| Przednie gniazdo 12 V | F14 | 15 A | Komora silnika |
| Zapalniczka | F15 | 10 A | Komora silnika |
| Tylne gniazdo 12 V | F9 | 15 A | Komora silnika |
| Dodatkowe gniazdo 12 V | F56 | 15 A | Słupek drzwi |
| Radio / audio | F36 | 10 A | Deska rozdzielcza |
| Centralny zamek | F38 | 20 A | Deska rozdzielcza |
| Wycieraczki przedniej szyby | F43 | 20 A | Deska rozdzielcza |
| Pompa spryskiwacza | F20 | 30 A | Komora silnika |
| Klakson | F10 | 15 A | Komora silnika |
| Pompa paliwa | F21 | 15 A | Komora silnika |
| Prawe światło mijania | F12 | 7,5 A | Deska rozdzielcza |
| Lewe światło mijania | F13 | 7,5 A | Deska rozdzielcza |
| Lewe światło drogowe | F90 | 7,5 A | Deska rozdzielcza |
| Prawe światło drogowe | F91 | 7,5 A | Deska rozdzielcza |
| Lewe światło przeciwmgielne | F92 | 7,5 A | Deska rozdzielcza |
| Prawe światło przeciwmgielne | F93 | 7,5 A | Deska rozdzielcza |
| Pompa ABS | F1 | 40 A | Komora silnika |
Skrzynka bezpieczników w desce rozdzielczej

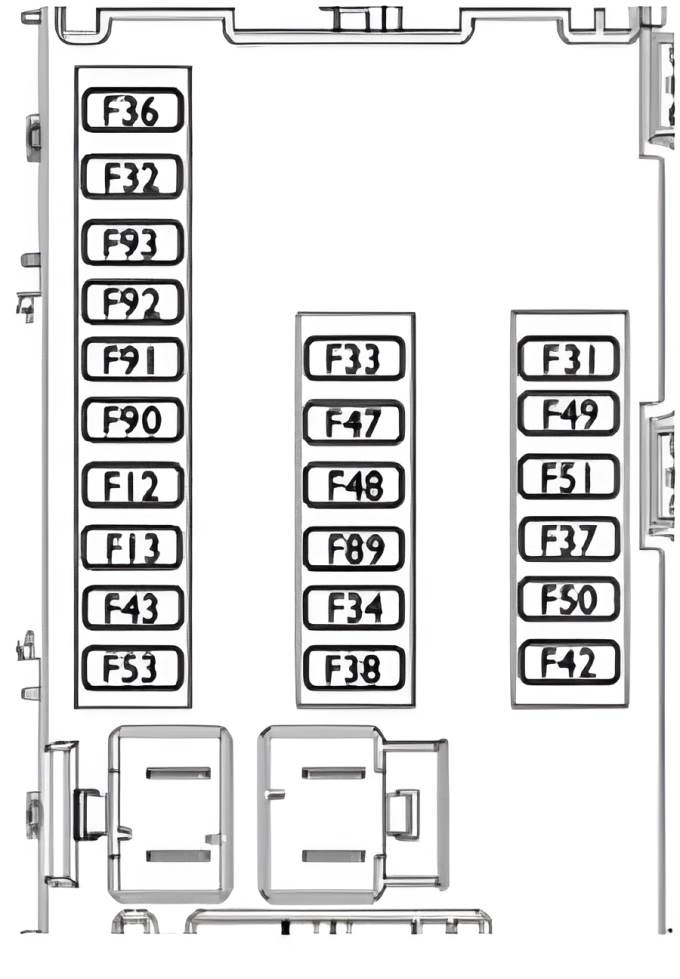

Poniższy szkic przedstawia fizyczne rozmieszczenie bezpieczników w panelu kabinowym dla konfiguracji stosowanej w latach 2011-2012.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F12 | 7,5 A | Prawe światło mijania |
| F13 | 7,5 A | Lewe światło mijania |
| F31 | 5 A | Zasilanie przekaźnika |
| F32 | 7,5 A | Oświetlenie wnętrza |
| F33 | 20 A | Czujnik akumulatora |
| F34 | 20 A | Oświetlenie wnętrza minibusa i światła awaryjne |
| F36 | 10 A | System audio, gniazdo diagnostyczne, syrena alarmu, programowane ogrzewanie dodatkowe, klimatyzacja, tachograf i zasilanie z akumulatora |
| F37 | 7,5 A | Wyłącznik świateł stop, trzecie światło stop i zestaw wskaźników |
| F38 | 20 A | Centralny zamek |
| F42 | 5 A | Sterownik i czujnik ABS, ASR, ESP oraz wyłącznik świateł stop |
| F43 | 20 A | Silnik wycieraczki przedniej szyby |
| F47 | 20 A | Elektryczna szyba kierowcy |
| F48 | 20 A | Elektryczna szyba pasażera |
| F49 | 5 A | System audio i elementy sterujące deski rozdzielczej |
| F50 | 7,5 A | Poduszki powietrzne i napinacze pasów |
| F51 | 5 A | Tachograf, tempomat, klimatyzacja, światła cofania i czujnik wody w oleju napędowym |
| F53 | 7,5 A | Zestaw wskaźników |
| F89 | – | Nieużywany |
| F90 | 7,5 A | Lewe światło drogowe |
| F91 | 7,5 A | Prawe światło drogowe |
| F92 | 7,5 A | Lewe przednie światło przeciwmgielne |
| F93 | 7,5 A | Prawe przednie światło przeciwmgielne |

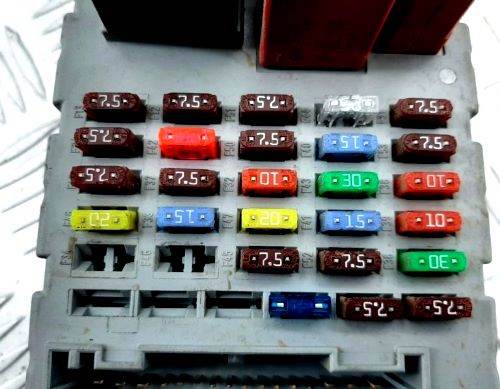

Tak wygląda miejsce dostępu do panelu w samochodzie z kierownicą po lewej stronie.

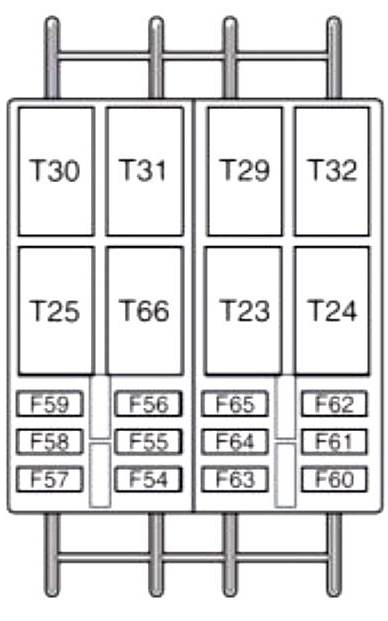

Skrzynka bezpieczników w słupku drzwi
W samochodach z kierownicą po lewej stronie panel znajduje się w słupku po stronie pasażera. Obsługuje głównie wyposażenie dodatkowe oraz układy tylnej części pojazdu.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F54 | – | Nieużywany |
| F55 | 15 A | Podgrzewane fotele |
| F56 | 15 A | Gniazdo 12 V |
| F57 | 10 A | Programowane ogrzewanie dodatkowe |
| F58 | 15 A | Ogrzewanie lewej części tylnej szyby |
| F59 | 15 A | Ogrzewanie prawej części tylnej szyby |
| F60 | – | Nieużywany |
| F61 | – | Nieużywany |
| F62 | – | Nieużywany |
| F63 | 10 A | Przełącznik programowanego ogrzewania dodatkowego |
| F64 | – | Nieużywany |
| F65 | 30 A | Wentylator programowanego ogrzewania dodatkowego |

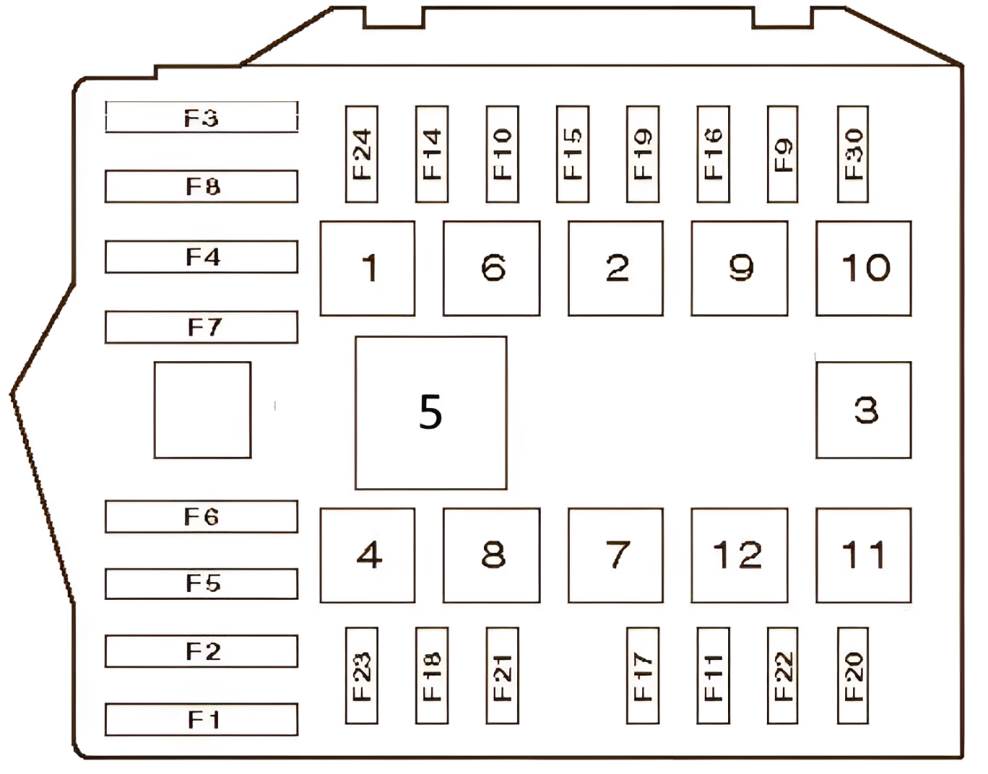

Skrzynka bezpieczników w komorze silnika
Konfiguracja pod maską z lat 2011-2012 różni się wyraźnie od samochodów z 2013 roku. W tej wersji gniazda zasilania i zapalniczka są zabezpieczone między innymi przez F9, F14 i F15 znajdujące się właśnie w skrzynce komory silnika.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F1 | 40 A | Zasilanie pompy ABS |
| F2 | 50 A | Układ podgrzewania wstępnego silnika Diesla |
| F3 | 30 A | Stacyjka |
| F4 | 30 A | Pompa spryskiwacza reflektorów |
| F8 | 40 A | Zespół wentylatora kabiny |
| F9 | 15 A | Tylne gniazdo 12 V |
| F10 | 15 A | Klakson |
| F14 | 15 A | Przednie gniazdo 12 V |
| F15 | 10 A | Zapalniczka |
| F20 | 30 A | Pompa spryskiwacza szyby |
| F21 | 15 A | Zasilanie pompy paliwa |
| F24 | 15 A | Dodatkowy panel zabudowy specjalnej / lusterka |
| F30 | 15 A | Układ odmgławiania / ogrzewania |

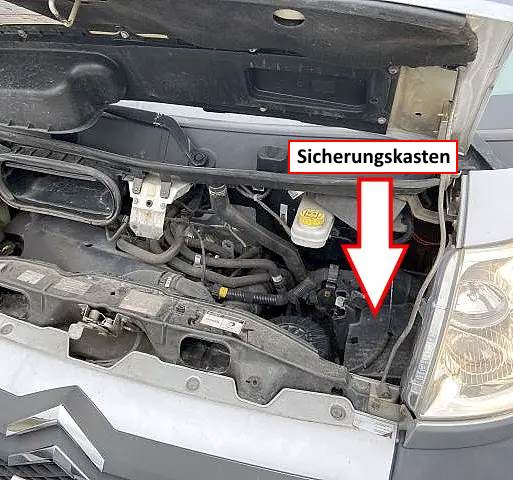

Poniżej pokazano rzeczywistą lokalizację skrzynki w komorze silnika.

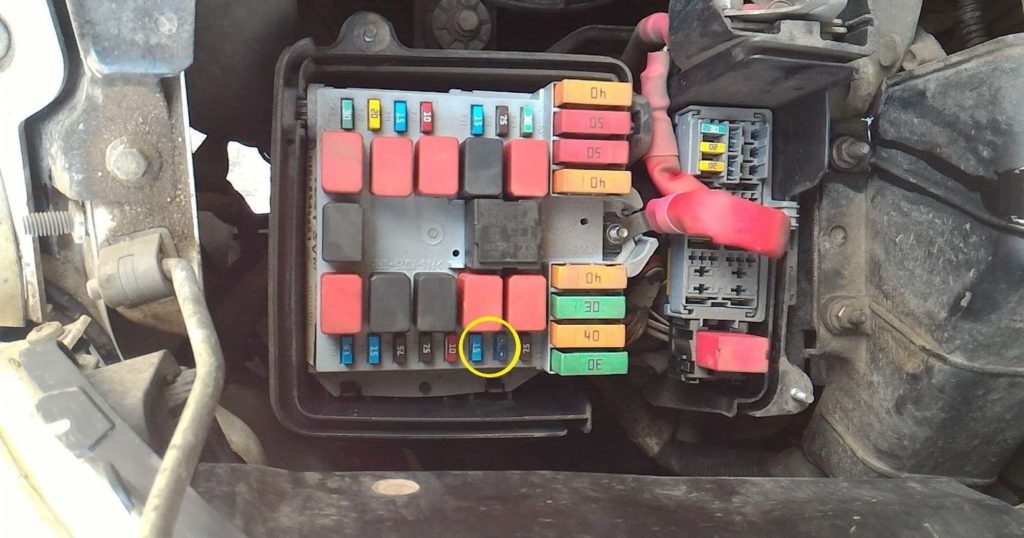

Zdjęcie rzeczywistej skrzynki pod maską
Fotografia rzeczywistego modułu ułatwia porównanie schematu z samochodem. Obsada przekaźników i części bezpieczników może różnić się zależnie od wyposażenia.
Dlaczego rocznik 2013 ma osobny schemat?
W 2013 roku zastosowano inną listę bezpieczników użytkownika. Zmiany są na tyle duże, że nie warto łączyć obu konfiguracji w jednej tabeli.
| Pozycja | 2011-2012 | 2013 |
|---|---|---|
| F31 | 5 A – zasilanie przekaźnika | 7,5 A – zasilanie przekaźnika |
| F32 | 7,5 A – oświetlenie wnętrza | 10 A – oświetlenie kabiny |
| F33 | 20 A – czujnik akumulatora | 15 A – tylne gniazdo 12 V |
| F34 | 20 A – minibus / awaryjne | Nieużywany |
| F36 | 10 A – audio, diagnostyka, klimatyzacja | 15 A – centralny zamek / akumulator |
| F38 | 20 A – centralny zamek | 10 A – centralny zamek |
| F43 | 20 A – wycieraczki | 30 A – wycieraczki |
| F44 | Brak w tabeli użytkownika | 20 A – zapalniczka / gniazdo 12 V |
| F58 | 15 A – ogrzewanie lewej tylnej szyby | 10 A – boczne światła pozycyjne |
| F59 | 15 A – ogrzewanie prawej tylnej szyby | 7,5 A – zawieszenie pneumatyczne |
| Skrzynka silnika | F9/F14/F15 – gniazda 12 V i zapalniczka | F9 – spryskiwacz, F14/F15 – światła drogowe |
Pełne tabele dla zmienionej konfiguracji znajdują się w osobnym wpisie Citroen Jumper.
Przekaźniki
W skrzynce komory silnika znajdują się liczne przekaźniki, jednak instrukcja użytkownika Citroena dla lat 2011-2012 nie publikuje pełnego przypisania każdego z nich. Producent odsyła w tym zakresie do dokumentacji warsztatowej.
Nie należy przypisywać funkcji konkretnemu przekaźnikowi wyłącznie na podstawie podobnego układu w Ducato lub Boxerze, ponieważ obsada zależy od silnika, rynku, klimatyzacji, ogrzewania dodatkowego i zabudowy pojazdu.
FAQ – Citroen Jumper II 2011-2012 bezpieczniki
Gdzie jest bezpiecznik zapalniczki?
W Jumperze 2011-2012 zapalniczka jest zabezpieczona przez F15 10 A w skrzynce komory silnika.
Gdzie jest bezpiecznik przedniego gniazda 12 V?
Przednie gniazdo 12 V zabezpiecza F14 15 A w skrzynce pod maską.
Gdzie jest bezpiecznik tylnego gniazda 12 V?
Podstawowe tylne gniazdo 12 V zabezpiecza F9 15 A w komorze silnika. Dodatkowe gniazdo pasażerskie może być zabezpieczone przez F56 15 A w skrzynce słupka.
Który bezpiecznik odpowiada za radio?
System audio jest związany przede wszystkim z F36 10 A w skrzynce deski rozdzielczej. F49 5 A zasila także system audio i elementy sterujące panelu.
Gdzie jest bezpiecznik centralnego zamka?
Centralny zamek zabezpiecza F38 20 A w skrzynce deski rozdzielczej.
Który bezpiecznik odpowiada za wycieraczki?
Silnik wycieraczki przedniej szyby zabezpiecza F43 20 A w panelu kabinowym. Pompa spryskiwacza ma osobny F20 30 A w komorze silnika.
Gdzie jest bezpiecznik pompy paliwa?
Pompa paliwa jest zabezpieczona bezpiecznikiem F21 15 A w skrzynce komory silnika.
Gdzie jest bezpiecznik klaksonu?
Klakson zabezpiecza F10 15 A w komorze silnika.
Czy schemat z rocznika 2013 jest taki sam?
Nie. W 2013 roku zmieniły się wartości i funkcje wielu pozycji, w tym F31, F32, F33, F36, F38, F43 oraz skrzynka komory silnika. Dla rocznika 2013 należy korzystać z osobnego schematu.
