Polestar 2 (od 2020 roku) jest samochodem elektrycznym wyposażonym w dwie główne skrzynki bezpieczników niskiego napięcia: we wnętrzu oraz pod przednią maską. Poniższe tabele przygotowano na podstawie instrukcji producenta dla rocznika 2023. Zawierają 68 opisanych miejsc w kabinie i 55 w przedniej skrzynce, wraz z amperażem oraz typem zabezpieczenia MCase lub Micro.
W zależności od wyposażenia, napędu i rocznika część gniazd pozostaje pusta. Numery w kabinie nie są ciągłe: po 34 pojawiają się m.in. pozycje 40, 50, 60 i 80. Taką numerację zachowano w tabelach. Poniższe przypisania opisują rok 2023 i nie należy ich automatycznie przenosić na samochody po zmianach modelowych.
Lokalizacja skrzynek bezpieczników Polestar 2
Panel kabinowy: skrzynka znajduje się pod schowkiem po stronie pasażera, za dolnym panelem tapicerki w strefie nóg. Po odsłonięciu dolnej części schowka widać pokrywę bloku zabezpieczeń. Na jej wewnętrznej stronie znajdują się fabryczne numery bezpieczników. Dostęp do skrzynki pod schowkiem nie wymaga rozbierania tunelu środkowego.
Skrzynka pod przednią maską: blok bezpieczników jest ukryty za osłonami w rejonie przedniego bagażnika (frunk). Producent podaje, że dostęp może wymagać poluzowania paneli wokół schowka. Nie należy samodzielnie demontować osłon innych niż przewidziane w instrukcji; przy konieczności serwisu należy skontaktować się z obsługą Polestar. W przedniej skrzynce występują także miejsca przeznaczone na bezpieczniki zapasowe.

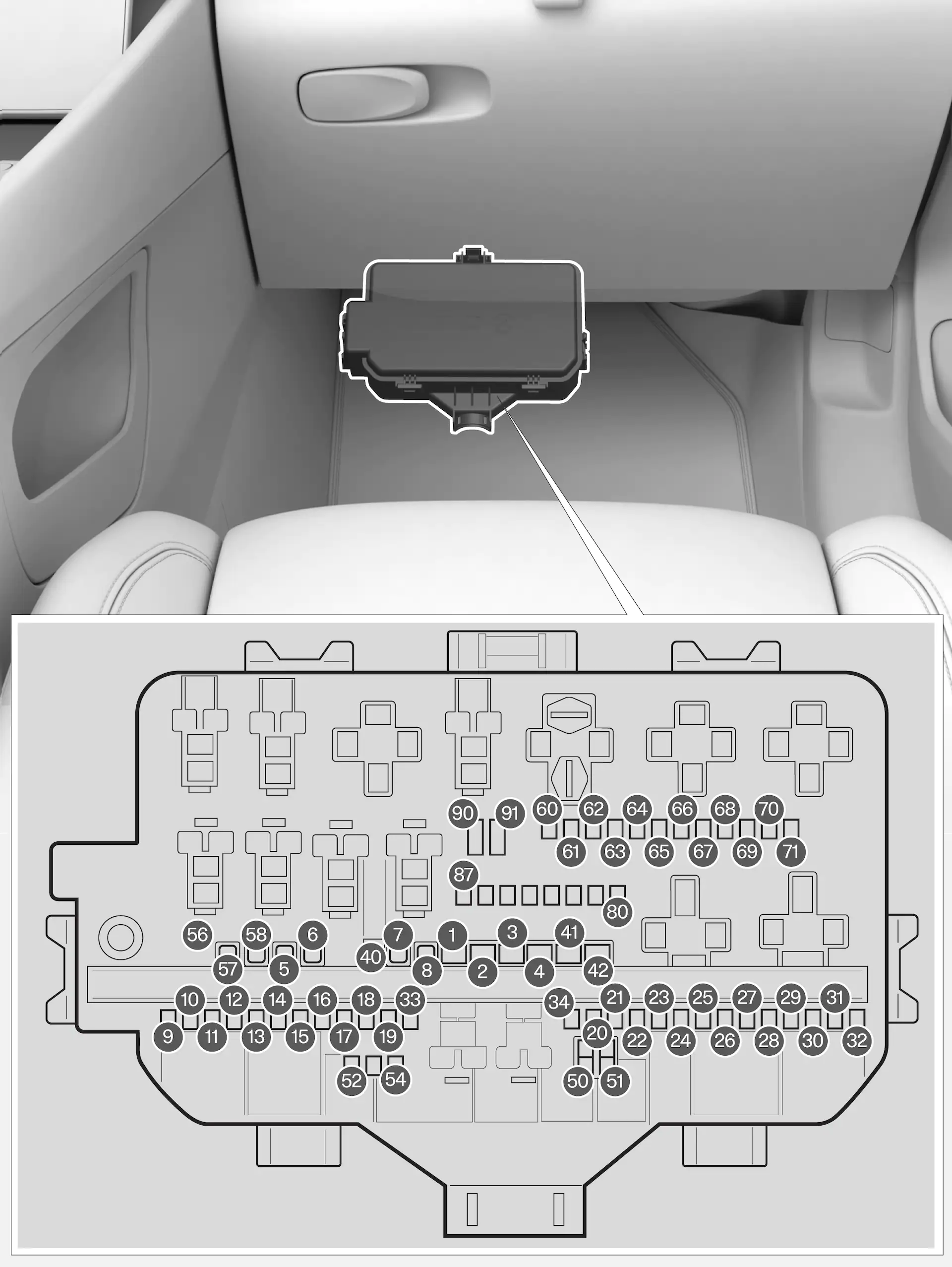

Skrzynka bezpieczników pod schowkiem – Polestar 2 2023
Ta skrzynka obejmuje sterowniki szyb i zamków, centralny wyświetlacz, moduł TCAM, radar, czujniki, nagrzewnicę oraz wyposażenie foteli. Schemat obrazuje rozmieszczenie gniazd, a tabela poniżej zawiera pełną numerację i wartości dla rocznika 2023.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja | Typ |
|---|---|---|---|
| 1 | 40 | Sterownik systemu audio (wzmacniacz) | MCase szczelinowy |
| 2 | 30 | Centralny moduł elektryczny A – czujniki, radary i fotele | MCase szczelinowy |
| 3 | 30 | Centralny moduł elektryczny B – czujniki, radary i fotele | MCase szczelinowy |
| 4 | 40 | Wentylator nawiewu klimatyzacji z przodu | MCase szczelinowy |
| 5 | 25 | Elektrycznie sterowana klapa bagażnika | MCase |
| 6 | 20 | Elektryczna regulacja lewego fotela | MCase |
| 7 | 20 | Elektryczna regulacja prawego fotela | MCase |
| 8 | – | Wolna pozycja / brak fabrycznego przypisania | MCase |
| 9 | 20 | Moduł prawych tylnych drzwi | Micro |
| 10 | 20 | Moduł lewych tylnych drzwi | Micro |
| 11 | 20 | Moduł lewych przednich drzwi | Micro |
| 12 | 15 | Oświetlenie tylnej części pojazdu | Micro |
| 13 | 20 | Moduł prawych przednich drzwi | Micro |
| 14 | 15 | Podgrzewanie tylnej kanapy (opcja) | Micro |
| 15 | 5 | Przetwornica tylnego silnika elektrycznego oraz moduł bezpieczeństwa ASDM | Micro |
| 16 | 5 | Moduł obliczeniowy pojazdu | Micro |
| 17 | 5 | Czujnik nasłonecznienia i transponder opłat drogowych | Micro |
| 18 | 7,5 | Blokada kolumny kierownicy | Micro |
| 19 | 7,5 | Sterownik klimatyzacji | Micro |
| 20 | 5 | Czujniki ruchu we wnętrzu (opcja) | Micro |
| 21 | 5 | Cyfrowy zestaw wskaźników kierowcy | Micro |
| 22 | 5 | Panel przycisków konsoli środkowej | Micro |
| 23 | 5 | Moduł przycisków kierownicy | Micro |
| 24 | 5 | Moduł elektronicznego wybieraka kierunku jazdy | Micro |
| 25 | 5 | Centralny ekran multimedialny | Micro |
| 26 | 5 | Moduły łączności samochodu i usługi Connect | Micro |
| 27 | 5 | Moduł antenowy TCAM | Micro |
| 28 | 5 | Zasilanie cewek przekaźników | Micro |
| 29 | 5 | Otwieranie klapy ruchem stopy i moduł Digital Key (opcja) | Micro |
| 30 | 15 | Sterownik systemu multimedialnego i infotainment | Micro |
| 31 | 10 | Gniazdo diagnostyczne OBD-II | Micro |
| 32 | 5 | Blokada alkoholowa (opcja) | Micro |
| 33 | – | Wolna pozycja / brak fabrycznego przypisania | Micro |
| 34 | – | Wolna pozycja / brak fabrycznego przypisania | Micro |
| 40 | 30 | Ogrzewanie tylnej szyby | MCase |
| 41 | 40 | Lewy napinacz pasa bezpieczeństwa | MCase |
| 42 | 40 | Prawy napinacz pasa bezpieczeństwa | MCase |
| 50 | – | Wolna pozycja / brak fabrycznego przypisania | Micro |
| 51 | – | Wolna pozycja / brak fabrycznego przypisania | Micro |
| 52 | 7,5 | Pompa płynu chłodzącego | Micro |
| 53 | 15 | Podgrzewanie kierownicy (opcja) | Micro |
| 54 | 5 | Dodatkowa nagrzewnica elektryczna | Micro |
| 55 | 25 | Spryskiwacze reflektorów | MCase |
| 56 | 25 | Spryskiwacze przedniej i tylnej szyby | MCase |
| 57 | – | Wolna pozycja / brak fabrycznego przypisania | MCase |
| 58 | – | Wolna pozycja / brak fabrycznego przypisania | MCase |
| 60 | – | Wolna pozycja / brak fabrycznego przypisania | Micro |
| 61 | – | Wolna pozycja / brak fabrycznego przypisania | Micro |
| 62 | – | Wolna pozycja / brak fabrycznego przypisania | Micro |
| 63 | – | Wolna pozycja / brak fabrycznego przypisania | Micro |
| 64 | 5 | Monitorowanie martwego pola BLIS (opcja) | Micro |
| 65 | – | Wolna pozycja / brak fabrycznego przypisania | Micro |
| 66 | – | Wolna pozycja / brak fabrycznego przypisania | Micro |
| 67 | 5 | Sterownik przedniego radaru | Micro |
| 68 | – | Wolna pozycja / brak fabrycznego przypisania | Micro |
| 69 | – | Wolna pozycja / brak fabrycznego przypisania | Micro |
| 70 | 5 | Gniazdo przygotowane dla wersji specjalnej | Micro |
| 71 | 5 | Moduł bezpieczeństwa biernego SRS | Micro |
| 80 | – | Wolna pozycja / brak fabrycznego przypisania | Micro |
| 81 | 5 | Kamery 360°, wybudzanie wybieraka jazdy i sygnalizacja SRS w podsufitce (zależnie od wyposażenia) | Micro |
| 82 | – | Wolna pozycja / brak fabrycznego przypisania | Micro |
| 83 | 7,5 | Oświetlenie wnętrza, lusterko fotochromatyczne, czujnik deszczu, panele drzwi i transponder opłat | Micro |
| 84 | 5 | Ładowarka indukcyjna telefonu | Micro |
| 85 | 5 | Kamera przednia | Micro |
| 86 | 5 | Blokada alkoholowa (opcja) | Micro |
| 87 | 5 | Port USB | Micro |
| 90 | – | Wolna pozycja / brak fabrycznego przypisania | Micro |
| 91 | – | Wolna pozycja / brak fabrycznego przypisania | Micro |
Wyświetlacz centralny, internet i gniazdo OBD
Za centralny ekran odpowiada bezpiecznik numer 25 (5 A), natomiast zasilanie sterownika multimediów ma pozycja 30 (15 A). Moduł antenowy TCAM odpowiada pozycji 27 (5 A), a złącze diagnostyczne OBD-II zabezpiecza pozycja 31 (10 A). W samochodach z ładowarką indukcyjną jej bezpiecznik jest pod numerem 84 (5 A).
Spryskiwacze, ogrzewana kierownica i systemy bezpieczeństwa
Spryskiwacze szyb są zasilane przez pozycję 56 (25 A), a spryskiwacze reflektorów przez 55 (25 A). Podgrzewanie kierownicy, jeśli występuje, ma pozycję 53 (15 A). Monitorowanie martwego pola BLIS jest w pozycji 64 (5 A), a przedni radar w pozycji 67 (5 A). Nie wszystkie te funkcje występują w każdym egzemplarzu.

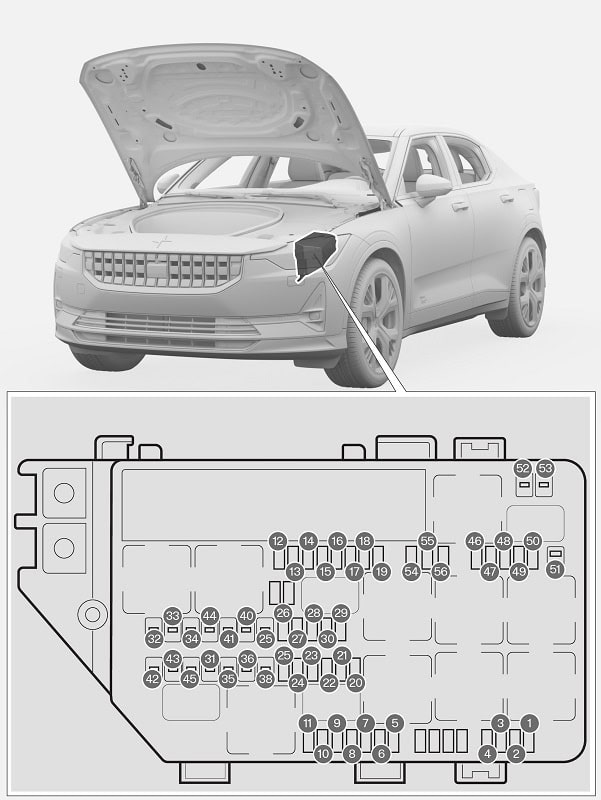

Bezpieczniki pod przednią maską – Polestar 2 2023
Przednia skrzynka zabezpiecza podzespoły układu napędowego, chłodzenie akumulatora, sterownik ładowarki pokładowej, reflektory, wycieraczki i system hamulcowy. Poniższy rysunek ma charakter orientacyjny; w razie rozbieżności obowiązuje numeracja na fabrycznej pokrywie oraz wartości tabeli dla rocznika 2023.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja | Typ |
|---|---|---|---|
| 1 | 7,5 | Tylny port USB w konsoli środkowej (opcja) | Micro |
| 2 | – | Wolna pozycja / brak fabrycznego przypisania | Micro |
| 3 | – | Wolna pozycja / brak fabrycznego przypisania | Micro |
| 4 | 15 | Gniazdo 12 V w bagażniku (opcja) | Micro |
| 5 | 10 | Sterownik silnika elektrycznego | Micro |
| 6 | 15 | Układ chłodzenia silnika elektrycznego | Micro |
| 7 | 5 | Zawór obiegu chłodzenia akumulatora | Micro |
| 8 | 10 | Sterowniki przesłony spoilera i żaluzji chłodnicy | Micro |
| 9 | – | Wolna pozycja / brak fabrycznego przypisania | Micro |
| 10 | – | Wolna pozycja / brak fabrycznego przypisania | Micro |
| 11 | – | Wolna pozycja / brak fabrycznego przypisania | Micro |
| 12 | 20 | Prawy reflektor | Micro |
| 13 | 20 | Lewy reflektor | Micro |
| 14 | 5 | Moduł bezpieczeństwa biernego SRS | Micro |
| 15 | 5 | Czujnik pedału przyspieszenia | Micro |
| 16 | 5 | Zasilanie sterowników napędu, przekładni, wspomagania kierownicy, elektroniki i hamulców po uruchomieniu instalacji | Micro |
| 17 | 5 | Moduł zewnętrznego dźwięku ostrzegawczego | Micro |
| 18 | 5 | Blokada alkoholowa (opcja) | Micro |
| 19 | 10 | Oświetlenie tylnej części pojazdu | Micro |
| 20 | 5 | Cewki wewnętrznych przekaźników | Micro |
| 21 | – | Wolna pozycja / brak fabrycznego przypisania | Micro |
| 22 | 5 | Czujnik pedału hamulca | Micro |
| 23 | 5 | Jednostka obliczeniowa | Micro |
| 24 | 5 | Sterownik akumulatora wysokonapięciowego | Micro |
| 25 | – | Wolna pozycja / brak fabrycznego przypisania | Micro |
| 26 | 5 | Sterownik silnika elektrycznego | Micro |
| 27 | 5 | Ładowarka pokładowa OBC | Micro |
| 28 | 5 | Przetwornica przedniego silnika elektrycznego | Micro |
| 29 | 20 | Klakson | Micro |
| 30 | 5 | Syrena alarmowa (opcja) | Micro |
| 31 | 30 | Napęd wycieraczek przedniej szyby | MCase |
| 32 | – | Wolna pozycja / brak fabrycznego przypisania | MCase |
| 33 | – | Wolna pozycja / brak fabrycznego przypisania | MCase |
| 34 | – | Wolna pozycja / brak fabrycznego przypisania | MCase |
| 35 | 30 | Sterownik układu hamulcowego | MCase |
| 36 | – | Wolna pozycja / brak fabrycznego przypisania | MCase |
| 38 | 30 | Obwody reflektorów | MCase |
| 39 | – | Wolna pozycja / brak fabrycznego przypisania | MCase |
| 40 | – | Wolna pozycja / brak fabrycznego przypisania | MCase |
| 41 | 25 | Sterownik elektryki haka holowniczego (opcja) | MCase |
| 42 | 40 | Sterownik elektryki haka holowniczego (opcja) | MCase |
| 43 | – | Wolna pozycja / brak fabrycznego przypisania | MCase |
| 44 | – | Wolna pozycja / brak fabrycznego przypisania | MCase |
| 45 | – | Wolna pozycja / brak fabrycznego przypisania | MCase |
| 46 | 5 | Zewnętrzny wymiennik ciepła (opcja) | Micro |
| 47 | 5 | Sprężarka klimatyzacji, grzałka wysokonapięciowa, zawór rozprężny i moduł nadzoru | Micro |
| 48 | 15 | Sterownik akumulatora trakcyjnego oraz przetwornice napędu | Micro |
| 49 | 20 | Pompa chłodzenia akumulatora wysokonapięciowego | Micro |
| 50 | 20 | Pompa chłodzenia układu napędowego | Micro |
| 51 | – | Wolna pozycja / brak fabrycznego przypisania | MCase |
| 52 | – | Wolna pozycja / brak fabrycznego przypisania | MCase |
| 53 | – | Wolna pozycja / brak fabrycznego przypisania | MCase |
| 54 | – | Wolna pozycja / brak fabrycznego przypisania | Micro |
| 55 | 20 | Lewy reflektor | Micro |
| 56 | 20 | Prawy reflektor | Micro |
Gniazda USB oraz 12 V
W modelu z rocznika 2023 tylne gniazdo USB w konsoli środkowej jest przypisane do bezpiecznika 1 (7,5 A) w przedniej skrzynce. Opcjonalne gniazdo 12 V w bagażniku korzysta z pozycji 4 (15 A). Osobne gniazdo USB podłączone do tablicy kabinowej jest objęte pozycją 87 (5 A). W przedniej skrzynce pozycje 2 i 3 są nieobsadzone w tej rozpisce; we wcześniejszych latach ich obsada mogła się różnić.
Napęd elektryczny i chłodzenie akumulatora
Układ chłodzenia silnika elektrycznego ma bezpiecznik 6 (15 A), a zawór chłodzenia akumulatora pozycję 7 (5 A). Ładowarkę pokładową OBC opisuje pozycja 27 (5 A). Dwie pompy cieczy chłodzącej znajdują się pod numerami 49 (20 A) dla akumulatora trakcyjnego i 50 (20 A) dla układu napędowego. Są to zabezpieczenia sterowania i zasilania elementów, a nie bezpieczniki przewodów wysokiego napięcia.
Reflektory, wycieraczki i klakson
Główne zabezpieczenie wycieraczek przedniej szyby to 31 (30 A, typ MCase). Za klakson odpowiada pozycja 29 (20 A). Reflektory mają indywidualne bezpieczniki 12 i 13 (po 20 A), a w tej wersji dodatkowe obwody oznaczone 55 i 56 (po 20 A). Funkcje oświetlenia i reflektorów mogą różnić się w zależności od wersji rynku.
Rok 2023 a zmiany wersji Polestar 2
Pierwsze seryjne egzemplarze Polestara 2 pojawiły się w 2020 roku. Układ sterowania, napędu i wyposażenia modyfikowano w kolejnych latach; odświeżone samochody z 2024 roku mogą mieć inną obsadę. Dodatkowo część bezpieczników obsługuje opcje, takie jak podgrzewana kierownica, kamera 360 stopni, elektryczna klapa bagażnika i hak holowniczy. Z tego względu dla każdej z tych funkcji należy potwierdzić wyposażenie auta przed odczytaniem numeru.
Nie wszystkie bezpieczniki są przeznaczone do wymiany przez użytkownika. W szczególności producent wskazuje, że wkładki typu MCase szczelinowe w kabinie oraz część dużych zabezpieczeń wymagają obsługi warsztatu. Instalacja wysokonapięciowa ma osobne procedury bezpieczeństwa.
Powiązane modele elektryczne
Polestar 2 dzieli część rozwiązań technicznych z rodziną samochodów elektrycznych Volvo, lecz nie wolno traktować ich tabel bezpieczników jako zamiennych. W serwisie dostępne są również schematy Hyundai Ioniq 5 NE, Kia EV6 CV, Kia EV9 MV oraz Renault Megane E-Tech Electric.
FAQ – Polestar 2
Gdzie jest skrzynka bezpieczników w kabinie?
Pod schowkiem po stronie pasażera, za dolną osłoną w strefie nóg. Schemat i numery znajdziesz na pokrywie skrzynki.
Jaki bezpiecznik chroni gniazdo 12 V w bagażniku?
W rozpisce dla rocznika 2023 opcjonalne gniazdo 12 V w bagażniku ma pozycję 4 (15 A) w skrzynce pod przednią maską.
Który bezpiecznik odpowiada za ekran centralny?
Bezpiecznik numer 25 (5 A) w panelu pod schowkiem odpowiada za ekran, a pozycja 30 (15 A) za moduł infotainment.
Czy tabele 2023 pasują do Polestara 2 po liftingu?
Nie zawsze. Przedstawione zestawienia odnoszą się do rocznika 2023. Obsada i wartości po modernizacji lub w innych wersjach wyposażenia mogą być odmienne.
Źródła: Polestar 2, oficjalna instrukcja obsługi z 2023 roku – zestawienie zabezpieczeń pod schowkiem oraz pod maską. Diagramy lokalizacji na podstawie dokumentacji Polestar. Zdjęcie wyróżniające: Alexander Migl, -Polestar 2 1X7A0419.jpg-, Wikimedia Commons, CC BY-SA 4.0.
