Fiat 500 typu 312 z lat 2010-2014 ma dwie główne skrzynki bezpieczników: panel zintegrowany z Body Computerem w dolnej części deski rozdzielczej oraz skrzynkę w komorze silnika obok akumulatora. Układ pozostaje bardzo podobny do wcześniejszych samochodów, ale w dokumentacji z kolejnych lat pojawiają się różnice w wartościach wybranych bezpieczników, dlatego przy wymianie warto uwzględnić rok produkcji i rynek.
Dla wcześniejszych samochodów dostępny jest osobny Fiat 500. Inne układy elektryczne mają również Fiat 500L, Fiat 500X oraz Abarth 500.
Spis treści
- Lokalizacja skrzynek bezpieczników
- Najczęściej szukane bezpieczniki
- Skrzynka bezpieczników w kabinie
- Skrzynka bezpieczników w komorze silnika
- Różnice zależne od roku i rynku
- FAQ
Gdzie są bezpieczniki w Fiat 500 2010-2014?
Skrzynka kabinowa znajduje się w dolnej części deski rozdzielczej po stronie kierowcy, w pobliżu pedałów. Dostęp uzyskuje się po zdjęciu osłony. Druga skrzynka znajduje się po prawej stronie komory silnika, obok akumulatora. Numery bezpieczników skrzynki pod maską są również oznaczone od wewnętrznej strony pokrywy.
Najczęściej szukane bezpieczniki Fiat 500
| Obwód | Bezpiecznik | Prąd | Lokalizacja |
|---|---|---|---|
| Przednie gniazdo 12 V / zapalniczka | F85 | 15 A | Komora silnika |
| Radio, gniazdo diagnostyczne, klimatyzacja, EOBD | F36 | 10 A | Deska rozdzielcza |
| Centralny zamek | F38 | 15-20 A zależnie od wersji dokumentacji | Deska rozdzielcza |
| Spryskiwacze szyb | F43 | 15 A | Deska rozdzielcza |
| Światła drogowe | F14 | 15 A | Komora silnika |
| Przednie światła przeciwmgielne | F30 | 15 A | Komora silnika |
| Ogrzewanie tylnej szyby i lusterek | F20 | 30 A | Komora silnika |
| Klakson | F10 | 15 A | Komora silnika |
Skrzynka bezpieczników w desce rozdzielczej

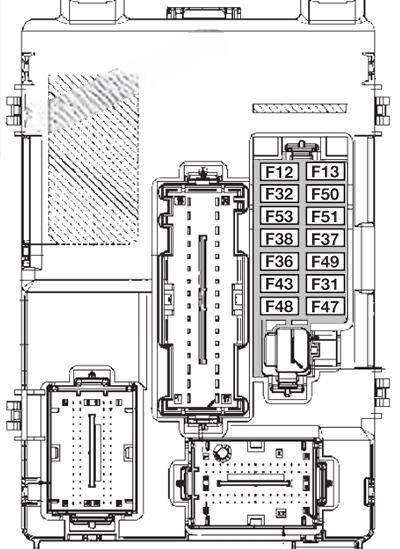

Panel bezpieczników jest częścią zespołu Body Computer. Techniczny rysunek pokazuje rozmieszczenie pozycji F12-F53.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F12 | 7,5 A* | Prawe światło mijania |
| F13 | 7,5 A / 5 A* | Lewe światło mijania i układ regulacji wysokości reflektorów |
| F32 | 7,5 A* | Przednie i tylne oświetlenie wnętrza oraz oświetlenie bagażnika |
| F36 | 10 A | Gniazdo diagnostyczne, radio, klimatyzacja, EOBD |
| F37 | 5 A | Wyłącznik świateł stop i zestaw wskaźników |
| F38 | 20 A / 15 A | Centralny zamek. Instrukcja z 2010 roku podaje 20 A, a dokumentacja z 2014 roku 15 A |
| F43 | 15 A | Pompa spryskiwaczy szyby przedniej i tylnej |
| F47 | 20 A | Elektryczna szyba kierowcy |
| F48 | 20 A | Elektryczna szyba pasażera |
| F49 | 5 A | Czujniki parkowania, podświetlenie elementów sterowania i elektryczne lusterka |
| F51 | 7,5 A | Radio, Blue&Me, klimatyzacja, światła stop i czujnik sprzęgła |
| F53 | 5 A | Zestaw wskaźników |
* Pozycja lub wartość może zależeć od wersji wyposażenia i rynku. W dokumentacji z 2014 roku przy F13 występuje zarówno 7,5 A, jak i 5 A zależnie od wersji.
Skrzynka bezpieczników w komorze silnika
Skrzynka znajduje się obok akumulatora. Fizycznie zawiera więcej bezpieczników i przekaźników niż pozycje wymienione w instrukcji użytkownika. Poniższa tabela obejmuje bezpieczniki, które Fiat wskazuje użytkownikowi do identyfikacji w dokumentacji tego okresu.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F08 | 30 A | Wentylator układu klimatyzacji |
| F09 | 15 A | Instalacja przyczepy – jeśli występuje |
| F10 | 15 A | Klakson |
| F14 | 15 A | Światła drogowe |
| F15 | 20 A | Silnik elektrycznego dachu |
| F20 | 30 A | Ogrzewanie tylnej szyby i podgrzewanie lusterek |
| F30 | 15 A | Przednie światła przeciwmgielne |
| F85 | 15 A | Przednie gniazdo 12 V z zapalniczką lub bez |

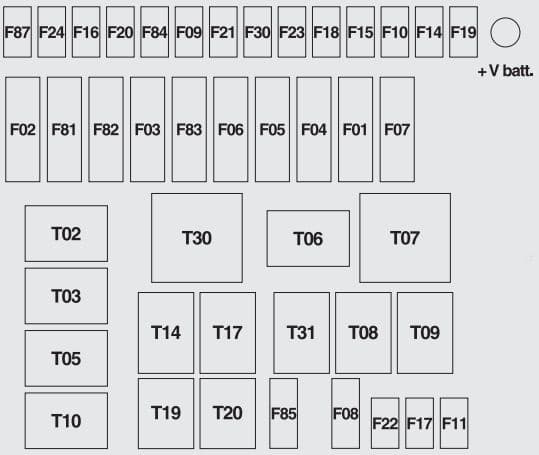

Na technicznym schemacie skrzynki widoczne są także pozycje F01-F87 oraz przekaźniki T02-T31. Instrukcje użytkownika z tego okresu nie publikują pełnego opisu wszystkich tych pozycji, dlatego nie należy przypisywać im funkcji na podstawie samego miejsca w skrzynce.
Różnice w dokumentacji 2010-2014
Układ skrzynek pozostaje zasadniczo taki sam, jednak dokumentacja Fiata pokazuje różnice w wartościach niektórych bezpieczników. W instrukcji z 2010 roku F38 centralnego zamka ma 20 A, natomiast w instrukcji z 2014 roku 15 A. Przy F13 późniejsza instrukcja podaje 7,5 A lub 5 A zależnie od wersji i rynku.
Nie należy również przenosić tabel z rynku amerykańskiego do samochodu europejskiego. Numery części obwodów są podobne, ale wyposażenie oraz wartości bezpieczników mogą być inne.
FAQ – Fiat 500 2010-2014 bezpieczniki
Gdzie jest bezpiecznik zapalniczki w Fiat 500 2010-2014?
Za przednie gniazdo 12 V i zapalniczkę odpowiada F85 15 A w skrzynce komory silnika.
Który bezpiecznik odpowiada za radio?
F36 10 A w skrzynce deski rozdzielczej zasila między innymi radio, gniazdo diagnostyczne, klimatyzację i EOBD. Dodatkowe obwody sterujące systemu audio mogą korzystać z F51 7,5 A.
Gdzie jest bezpiecznik centralnego zamka?
Centralny zamek zabezpiecza F38 w skrzynce deski rozdzielczej. W zależności od wersji dokumentacji występuje wartość 20 A lub 15 A, dlatego przed wymianą należy sprawdzić oznaczenie dla konkretnego samochodu.
Który bezpiecznik odpowiada za spryskiwacze?
Pompa spryskiwaczy przedniej i tylnej szyby jest zabezpieczona bezpiecznikiem F43 15 A.
Gdzie znajdują się skrzynki bezpieczników?
Jedna skrzynka znajduje się pod deską rozdzielczą po stronie kierowcy, a druga po prawej stronie komory silnika obok akumulatora.
