Fiat 500L typu 330 ma trzy główne skrzynki bezpieczników: w komorze silnika, w desce rozdzielczej oraz po lewej stronie bagażnika. Wersja 500L Living, później oferowana również jako Wagon, korzysta z tego samego podstawowego układu skrzynek. Najważniejsze różnice dotyczą wartości i funkcji kilku bezpieczników po modernizacji – dlatego poniżej rozdzielono dane dla aut z lat 2012-2017 oraz 2018-2022.
Jeśli szukasz schematów dla innych modeli z rodziny 500, na stronie są także Fiat 500X oraz Fiat 500.
Spis treści
- Lokalizacja skrzynek bezpieczników
- Najczęściej szukane bezpieczniki
- Skrzynka w komorze silnika
- Skrzynka w desce rozdzielczej
- Skrzynka w bagażniku
- Różnice 2012-2017 i 2018-2022
- FAQ
Lokalizacja skrzynek bezpieczników
W europejskim Fiacie 500L bezpieczniki są rozmieszczone w trzech miejscach. Skrzynka komory silnika znajduje się obok akumulatora. Skrzynka kabinowa jest po lewej stronie deski rozdzielczej; w wersjach z kierownicą po prawej stronie dostęp odbywa się od strony schowka pasażera. Trzecia skrzynka znajduje się po lewej stronie bagażnika, za klapką poszycia.
Instrukcje użytkownika Fiata publikują listę bezpieczników przewidzianych do identyfikacji i obsługi przez użytkownika. Nie oznacza to, że fizycznie w modułach występują wyłącznie pozycje wymienione w tabelach. Pełnych tabel z rynku USA nie należy mieszać z europejską wersją 500L, ponieważ zakres numeracji i wyposażenia jest inny.
Najczęściej szukane bezpieczniki Fiat 500L
| Obwód | 2012-2017 | 2018-2022 |
|---|---|---|
| Zapalniczka / przednie gniazdo 12 V | F85 – 15 A | F85 – 15 A |
| Tylne gniazdo / USB | F86 – 15 A, gniazdo w bagażniku | F86 – 7,5 A, port ładowania USB |
| Klakson | F10 – 15 A | F10 – 10 A |
| Radio / Uconnect | F36 – 10 A | F36 – 15 A |
| Ogrzewanie tylnej szyby | F20 – 30 A | F20 – 30 A |
| Spryskiwacze szyb | F43 – 20 A | F43 – 20 A |
| Centralny zamek | F38 – 20 A | F38 – 20 A |
Skrzynka bezpieczników w komorze silnika

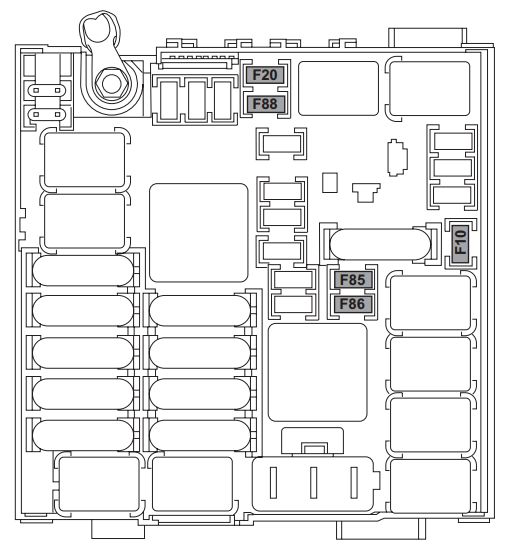

Moduł znajduje się przy akumulatorze. Na pokrywie skrzynki znajduje się identyfikacja obwodów. Poniższy szkic pokazuje położenie oznaczonych pozycji.
Fiat 500L 2012-2017 – komora silnika
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F10 | 15 A | Klakson |
| F20 | 30 A | Ogrzewanie tylnej szyby |
| F85 | 15 A | Zapalniczka / przednie gniazdo zasilania |
| F86 | 15 A | Gniazdo zasilania w bagażniku – zależnie od wersji i rynku |
| F88 | 7,5 A | Podgrzewanie lusterek zewnętrznych |
Fiat 500L 2018-2022 – komora silnika
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F10 | 10 A | Klakson |
| F20 | 30 A | Ogrzewanie tylnej szyby |
| F85 | 15 A | Zapalniczka / przednie gniazdo zasilania |
| F86 | 7,5 A | Port ładowania USB – zależnie od wersji i rynku |
| F88 | 7,5 A | Podgrzewanie lusterek zewnętrznych |
Skrzynka bezpieczników w desce rozdzielczej

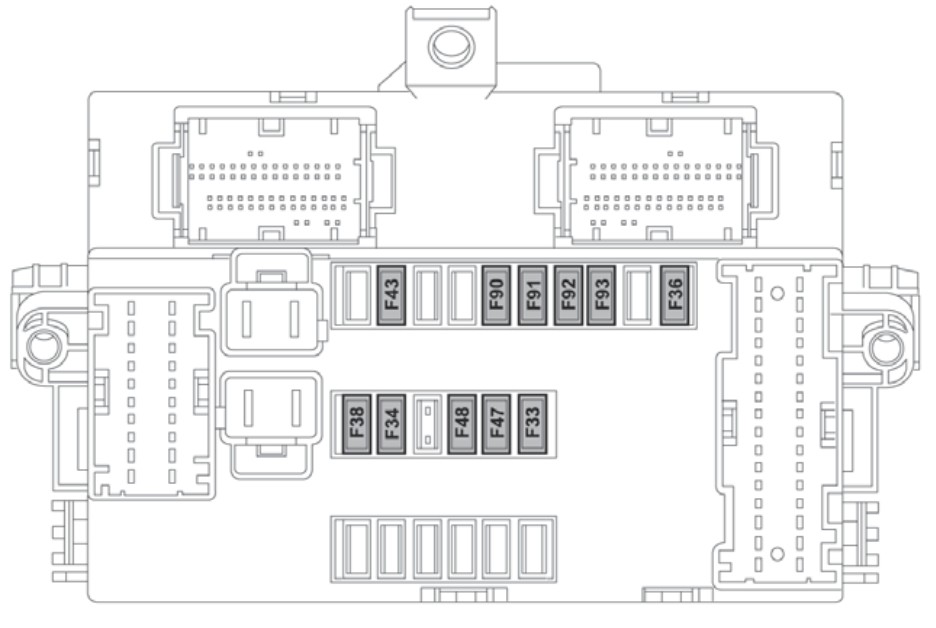

W samochodach z kierownicą po lewej stronie skrzynka znajduje się po lewej stronie deski. Rysunek pokazuje rozmieszczenie najważniejszych pozycji F33-F93.
Fiat 500L 2012-2017 – deska rozdzielcza
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F33 | 20 A | Tylna szyba elektryczna – lewa |
| F34 | 20 A | Tylna szyba elektryczna – prawa |
| F36 | 10 A | Radio, Uconnect, tylne lampki oświetlenia wnętrza – zależnie od wersji |
| F38 | 20 A | Centralny zamek |
| F43 | 20 A | Dwukierunkowa pompa spryskiwaczy |
| F47 | 20 A | Przednia szyba elektryczna – kierowca |
| F48 | 20 A | Przednia szyba elektryczna – pasażer |
| F90 | 7,5 A | Lewe światło drogowe |
| F91 | 7,5 A | Prawe światło drogowe |
| F92 | 7,5 A | Lewe przednie światło przeciwmgłowe |
| F93 | 7,5 A | Prawe przednie światło przeciwmgłowe |
Fiat 500L 2018-2022 – deska rozdzielcza
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F33 | 20 A | Tylna szyba elektryczna – lewa |
| F34 | 20 A | Tylna szyba elektryczna – prawa |
| F36 | 15 A | Uconnect i tylne lampki oświetlenia wnętrza |
| F38 | 20 A | Centralny zamek |
| F43 | 20 A | Dwukierunkowa pompa spryskiwaczy |
| F47 | 20 A | Przednia szyba elektryczna – kierowca |
| F48 | 20 A | Przednia szyba elektryczna – pasażer |
| F90 | 7,5 A | Lewe światło drogowe |
| F91 | 7,5 A | Prawe światło drogowe |
| F92 | 7,5 A | Lewe przednie światło przeciwmgłowe |
| F93 | 7,5 A | Prawe przednie światło przeciwmgłowe |

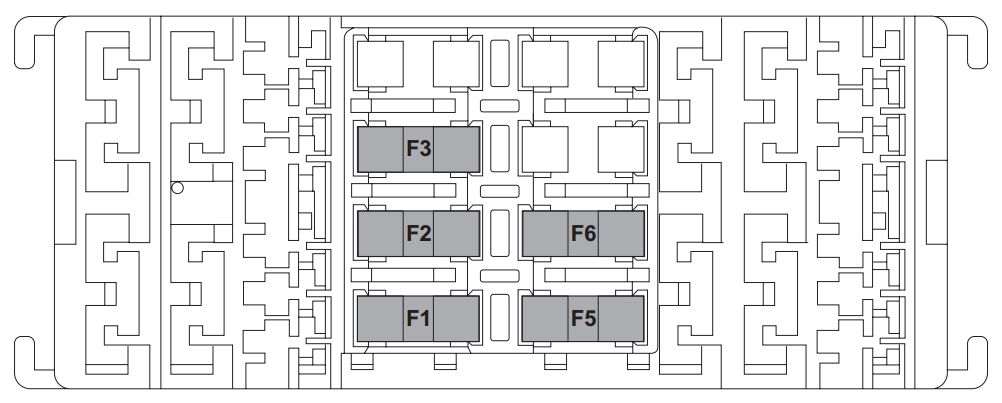

Skrzynka bezpieczników w bagażniku
Skrzynka bagażnika znajduje się po lewej stronie przestrzeni ładunkowej za klapką. W oficjalnych europejskich instrukcjach jej podstawowe przypisania pozostają takie same w obu analizowanych okresach.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F1 | 15 A | Elektryczna regulacja podparcia lędźwiowego przednich foteli |
| F2 | 15 A | Podgrzewanie przednich foteli |
| F3 | 20 A | System Hi-Fi |
| F5 | 20 A | Elektryczna roleta dachu |
| F6 | 20 A | Elektryczny dach |
Fiat 500L Living, Wagon i różnice rocznikowe
500L Living jest wydłużoną odmianą rodziny 500L, ale w dokumentacji technicznej występuje w ramach tego samego projektu 330. Instrukcje dla 500L i 500L Living pokazują ten sam układ trzech skrzynek i tę samą numerację bezpieczników. Z punktu widzenia wyszukiwania bezpieczników nie ma więc uzasadnienia dla utrzymywania dwóch niemal identycznych artykułów.
Najważniejsza zmiana w europejskich instrukcjach pojawia się od rocznika 2018: F10 zmienia wartość z 15 A na 10 A, F36 z 10 A na 15 A, a F86 zamiast 15-amperowego gniazda w bagażniku jest opisany jako 7,5-amperowy obwód ładowania USB. Pozostałe wymienione wyżej pozycje zachowują te same wartości.
W przypadku innych modeli Fiata nie należy przenosić numeracji z 500L. Przykładowo Fiat 500X ma inną architekturę elektryczną i osobne zestawienia.
FAQ – Fiat 500L bezpieczniki
Gdzie jest bezpiecznik zapalniczki w Fiat 500L?
Za zapalniczkę i przednie gniazdo zasilania odpowiada F85 15 A w skrzynce komory silnika.
Gdzie jest bezpiecznik radia i Uconnect?
W europejskiej instrukcji głównym wskazanym bezpiecznikiem zasilania radia/Uconnect jest F36 w skrzynce deski rozdzielczej. W autach 2012-2017 ma 10 A, a w 2018-2022 – 15 A.
Który bezpiecznik odpowiada za klakson?
To F10 w skrzynce komory silnika. W rocznikach 2012-2017 ma 15 A, natomiast od 2018 roku 10 A.
Gdzie znajduje się bezpiecznik USB?
W nowszych wersjach 2018-2022 port ładowania USB jest przypisany do F86 7,5 A w skrzynce komory silnika. W starszej konfiguracji F86 15 A obsługiwał gniazdo zasilania w bagażniku.
Czy Fiat 500L Living ma inne bezpieczniki?
Instrukcje dla zwykłego 500L i 500L Living pokazują ten sam podstawowy układ skrzynek i te same przypisania w odpowiadających sobie rocznikach. Przy identyfikacji bezpiecznika ważniejszy jest rocznik i wyposażenie niż sama nazwa Living.
