Fiat 500X typu 334 z pierwszego okresu produkcji (2014-2015) ma trzy główne zespoły bezpieczników: pod maską obok akumulatora, w dolnej części deski rozdzielczej po stronie kierowcy oraz za boczną osłoną bagażnika. Poniższe zestawienia obejmują wszystkie pozycje wymienione w europejskiej instrukcji użytkownika Fiata dla tego wariantu instalacji. Fizyczne skrzynki zawierają również inne bezpieczniki i przekaźniki, których kompletny przydział wymaga schematu serwisowego dla konkretnego VIN i wyposażenia.
Fiat 500X nie korzysta z takiej samej instalacji jak mniejszy Fiat 500 czy większy Fiat 500L. Podobna nazwa modeli nie oznacza zgodności numeracji zabezpieczeń.
Gdzie są skrzynki bezpieczników we Fiacie 500X?
Pod maską skrzynka znajduje się przy akumulatorze. Skrzynka Body Computer jest nisko pod deską rozdzielczą, po lewej stronie kolumny kierownicy. Trzeci zespół znajduje się po lewej stronie bagażnika, za zdejmowaną klapką bocznego poszycia. Przed pracą wyłącz zapłon, wyjmij kluczyk i wyłącz wszystkie odbiorniki.
Skrzynka bezpieczników w komorze silnika – jak otworzyć?

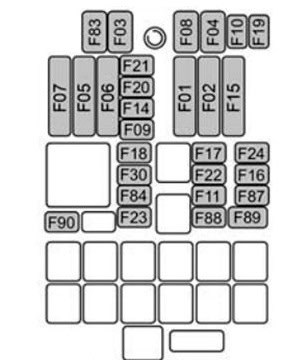

Lokalizacja i dostęp: otwórz maskę i znajdź plastikową skrzynkę w pobliżu akumulatora. Instrukcja Fiata oznacza jej wkręt pokrywy literą A, a pokrywę literą B. Posługując się wkrętakiem z wyposażenia samochodu, zwolnij mocowanie, obracając śrubę przeciwnie do ruchu wskazówek zegara do wyczucia oporu. Gdy główka wkrętu uniesie się z gniazda, przesuń pokrywę B ku górze wzdłuż prowadnic bocznych. Po sprawdzeniu bezpieczników wprowadź pokrywę w prowadnice, opuść ją do końca i zablokuj wkręt. Nie używaj nadmiernej siły i nie kieruj strumienia wody na otwartą skrzynkę.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F10 | 10 | Sygnał dźwiękowy / klakson |
| F84 | 20 | Zasilanie zapalniczki i przedniego gniazda 12 V |
W tej instrukcji producent podaje użytkownikowi obwody F10 i F84. Pozostałe zabezpieczenia w tej dużej skrzynce mają funkcje zależne od rynku, układu napędowego i wersji wyposażenia. Nie przypisujemy im wartości z amerykańskiej tabeli Dodge lub Jeepa, ponieważ nie potwierdza to obsady europejskiego 500X.
Skrzynka bezpieczników pod deską rozdzielczą – lokalizacja i dostęp

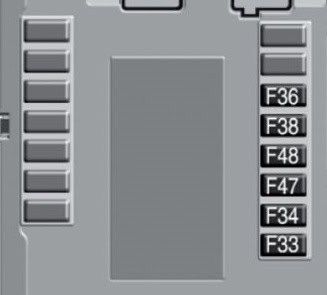

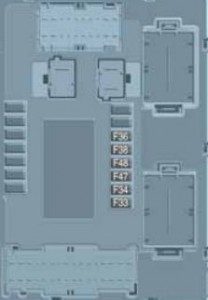

Gdzie szukać: od strony kierowcy spójrz pod dolną część deski rozdzielczej, tuż na lewo od kolumny kierownicy. Panel Body Computer jest umieszczony nad przestrzenią na nogi i można go zobaczyć od dołu; nie znajduje się za schowkiem pasażera. Aby rozpoznać numery F33-F48, porównaj widoczne pionowe gniazda z poniższym schematem. Fiat zaleca zlecić wymianę bezpieczników tego modułu autoryzowanemu serwisowi, ponieważ panel jest zintegrowany z elektroniką nadwozia.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F33 | 20 | Przednia szyba elektryczna pasażera |
| F34 | 20 | Przednia szyba elektryczna kierowcy |
| F36 | 15 | Uconnect, klimatyzacja, składanie lusterek zewnętrznych, diagnostyka EOBD, USB/AUX i tylne lampki przy dachu otwieranym – zależnie od wyposażenia |
| F38 | 20 | Dead Lock, centralny zamek, odblokowanie drzwi i elektryczne otwieranie bagażnika – zależnie od wersji |
| F47 | 20 | Tylna szyba elektryczna lewa |
| F48 | 20 | Tylna szyba elektryczna prawa |
Skrzynka bezpieczników w bagażniku – lokalizacja i dostęp
Jak się dostać: otwórz tylną klapę i spójrz na lewy boczek przestrzeni bagażowej. Znajduje się w nim osobna osłona kontrolna oznaczona w instrukcji literą A. Otwórz klapkę, by uzyskać dostęp do modułu B umieszczonego za tapicerką. W samochodach bez elektrycznych foteli, Hi-Fi albo szklanego dachu niektóre pozycje mogą być nieobsadzone. Po kontroli zamknij klapkę tak, by prawidłowo przylegała do poszycia.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| F2 | 20 | System Hi-Fi – jeśli występuje |
| F3 | 20 | Dach otwierany elektrycznie – jeśli występuje |
| F4 | 7,5 | Elektryczna regulacja podparcia lędźwiowego fotela kierowcy – zależnie od wyposażenia |
| F5 | 30 | Elektryczna regulacja fotela kierowcy – zależnie od wyposażenia |
| F6 | 7,5 | Elektryczna regulacja przednich foteli – zależnie od wyposażenia |
| F7 | 30 | Regulacja podparcia lędźwiowego przednich foteli – zależnie od wyposażenia |
Najczęściej sprawdzane bezpieczniki Fiat 500X
Zapalniczka i przednie gniazdo 12 V: F84 20 A w skrzynce pod maską. Jeśli gniazdo przestało działać po użyciu kompresora lub ładowarki, przed wymianą usuń urządzenie i sprawdź, czy w gnieździe nie ma metalowego przedmiotu.
Klakson: F10 10 A przy akumulatorze. Uconnect i USB: F36 15 A w desce rozdzielczej.
Centralny zamek: F38 20 A w panelu kabinowym. Szyby elektryczne: F33/F34 dla przodu i F47/F48 dla tyłu.
Dach otwierany: F3 20 A w bagażniku. System Hi-Fi: F2 20 A w bagażniku.
Dlaczego 500X z lat 2016-2018 może mieć inny schemat?
W kolejnych latach zmieniały się jednostki napędowe, wyposażenie i zakres funkcji bezpieczników publikowanych w instrukcjach. W niektórych zestawieniach można znaleźć numerację M6, M7, M36 albo dodatkowe pozycje dla AWD, automatycznej skrzyni biegów czy systemów asystujących. Nie należy traktować tych zestawień jako zamienników europejskiej tabeli z 2015 r. Numerację należy sprawdzić na pokrywie skrzynki i w instrukcji właściwej dla roku produkcji oraz rynku.
FAQ: Fiat 500X 2014-2015
Gdzie jest bezpiecznik zapalniczki?
F84 20 A w skrzynce przy akumulatorze, pod maską.
Jak otworzyć skrzynkę w komorze silnika?
Zwolnij wkręt pokrywy A, unieś główkę mocowania i wysuń plastikową osłonę B ku górze wzdłuż prowadnic.
Gdzie jest skrzynka bezpieczników w bagażniku?
Za klapką w lewym boczku bagażnika. Po jej otwarciu widać panel zabezpieczeń wyposażenia dodatkowego.
Czy brak bezpiecznika F3 w bagażniku oznacza usterkę?
Nie. F3 zasila elektryczny dach, dlatego w samochodach bez tej opcji gniazdo może być nieobsadzone.
