Fiat Doblò III K9 (od 2022) – bezpieczniki, przekaźniki i schemat
Fiat Doblò III został zaprezentowany w 2022 roku jako zupełnie nowa generacja modelu. Konstrukcja należy do rodziny kompaktowych vanów Stellantis i wykorzystuje platformę EMP2, wspólną m.in. z Peugeotem Partnerem, Citroënem Berlingo i Oplem Combo. W gamie znalazły się wersje benzynowe, wysokoprężne oraz całkowicie elektryczny Fiat E-Doblò.
Nowa generacja ma inny układ elektryczny niż wcześniejsze Doblò typu 263. Zmieniły się zarówno skrzynki, jak i numeracja bezpieczników. Dlatego schematów z modeli 2010-2022 nie należy stosować do samochodów nowej generacji.
W tym poradniku znajdziesz skrzynkę bezpieczników w desce rozdzielczej, blok w komorze silnika, najważniejsze przekaźniki oraz bezpieczniki gniazd 12 V, USB, radia, centralnego zamka, spryskiwaczy, wycieraczek, klaksonu, reflektorów i układu AdBlue.
Ważne: dokładna obsada zależy od roku produkcji, silnika, wersji nadwozia, wyposażenia i rodzaju napędu. Dotyczy to szczególnie E-Doblò oraz samochodów po późniejszych zmianach wyposażenia. Jeżeli karta skrzynki lub dokumentacja przypisana do numeru VIN różni się od poniższej tabeli, pierwszeństwo ma dokumentacja konkretnego auta.
Jeżeli masz poprzednią generację, zobacz Fiat Doblò II 263 FL 2015-2022 – bezpieczniki. Dla wcześniejszego Doblò II przygotowany jest wpis Fiat Doblò II 263 2010-2014.
Gdzie są bezpieczniki w Fiacie Doblò III?
W Doblò trzeciej generacji najważniejsze skrzynki znajdują się w dwóch miejscach:
- kabina – w dolnej części deski rozdzielczej po stronie kierowcy, za osłoną,
- komora silnika – przy akumulatorze / skrzynce zasilania pod maską.
W wersji elektrycznej E-Doblò występuje dodatkowo instalacja trakcyjna wysokiego napięcia. Jej zabezpieczenia nie są zwykłymi bezpiecznikami eksploatacyjnymi przeznaczonymi do samodzielnej wymiany.
Skrzynka bezpieczników w kabinie
Panel kabinowy odpowiada przede wszystkim za urządzenia komfortu i wyposażenie użytkowe: gniazda 12 V, USB, radio, ekrany, centralny zamek, tylną wycieraczkę, spryskiwacze, lusterka i systemy telematyczne.

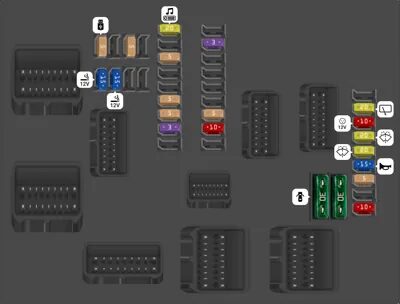

Bezpieczniki w desce rozdzielczej
| Bezpiecznik | Prąd | Chroniony obwód |
|---|---|---|
| F1 | 10 A | Ładowarka bezprzewodowa telefonu, lusterko wewnętrzne elektrochromatyczne; obsada zależna od wyposażenia. |
| F2 | – | Pozycja rezerwowa / nieobsadzona. |
| F3 | 5 A | Ładowarka bezprzewodowa telefonu. |
| F4 | 15 A | Klakson. |
| F5 | 20 A | Pompa spryskiwaczy przedniej / tylnej szyby – zależnie od wersji instalacji. |
| F6 | 20 A | Pompa spryskiwaczy przedniej / tylnej szyby – drugi obwód zależny od konfiguracji. |
| F7 | 10 A | Tylne gniazdo zasilania 12 V. |
| F8 | 20 A | Tylna wycieraczka. |
| F9 | – | Pozycja rezerwowa. |
| F10 | 30 A | Moduł elektrycznych zamków. |
| F11 | 30 A | Centralny zamek. |
| F12 | – | Pozycja rezerwowa. |
| F13 | 10 A | Sterowanie radiem i telematyką. |
| F14 | 5 A | Alarm, układ telematyczny oraz elementy wyposażenia zależne od wersji. |
| F15-F18 | – | Pozycje rezerwowe / zależne od wyposażenia. |
| F19 | 3 A | Moduł instalacji haka holowniczego. |
| F20-F21 | – | Pozycje rezerwowe. |
| F22 | 3 A | System kamer / wyświetlanie widoku otoczenia. |
| F23 | 5 A | Moduł instalacji przyczepy. |
| F24 | 5 A | Ekran dotykowy 7 cali – jeśli występuje. |
| F25-F26 | – | Pozycje rezerwowe. |
| F27 | 5 A | Dodatkowe ogrzewanie. |
| F28 | – | Pozycja rezerwowa. |
| F29 | 20 A | System audio i ekran dotykowy 10 cali. |
| F30 | – | Pozycja rezerwowa. |
| F31 | 15 A | Gniazdo zasilania 12 V. |
| F32 | 15 A | Przednie gniazdo 12 V. |
| F33 | – | Pozycja rezerwowa. |
| F34 | 5 A | Sterowanie lusterkami zewnętrznymi. |
| F35 | – | Pozycja rezerwowa. |
| F36 | 5 A | Gniazdo / port USB. |
Bezpiecznik gniazda 12 V / zapalniczki
W Doblò III nie ma jednego bezpiecznika odpowiadającego wszystkim gniazdom. Najważniejsze są:
| Bezpiecznik | Prąd | Funkcja |
|---|---|---|
| F7 | 10 A | Tylne gniazdo 12 V. |
| F31 | 15 A | Gniazdo zasilania 12 V. |
| F32 | 15 A | Przednie gniazdo 12 V – najczęściej używane jako odpowiednik zapalniczki. |
Jeżeli urządzenie podłączone z przodu nie działa, zacznij od F32. Jeśli problem dotyczy tylnego gniazda w przestrzeni pasażerskiej lub ładunkowej, sprawdź F7. F31 zabezpiecza kolejne gniazdo zależne od konfiguracji auta.
Gdy nowy bezpiecznik ponownie się przepala, odłącz ładowarki i inne akcesoria. Nie montuj bezpiecznika o większym amperażu – zwarcie w samym gnieździe albo uszkodzona ładowarka może doprowadzić do przegrzania instalacji.
Bezpiecznik USB, radia i ekranu
Port USB jest zabezpieczony przez F36 – 5 A. Jeżeli nie działa cały system multimedialny, warto sprawdzić także:
- F13 – 10 A – sterowanie radiem i telematyką,
- F24 – 5 A – ekran 7-calowy,
- F29 – 20 A – system audio i ekran 10-calowy.
W zależności od wersji wyposażenia samochód nie musi mieć wszystkich wymienionych odbiorników i odpowiadających im bezpieczników.
Skrzynka bezpieczników w komorze silnika
Druga główna skrzynka znajduje się w komorze silnika w pobliżu akumulatora. Obejmuje zabezpieczenia układu napędowego, ABS/ESP, świateł, wycieraczek, wentylatora, ogrzewania oraz główne obwody zasilające kabinę.

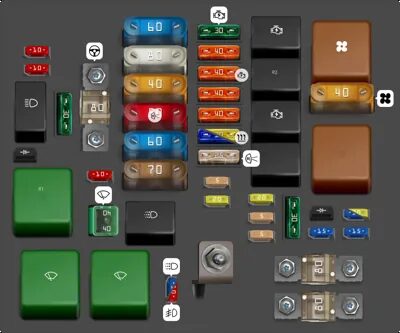

Bezpieczniki pod maską – Doblò K9
| Bezpiecznik | Prąd | Chroniony obwód |
|---|---|---|
| F1 | 40 A | Wentylator układu klimatyzacji / wentylacji. |
| F2 | 60 A | Główne zasilanie sterownika ABS/ESP. |
| F3 | 80 A | Zasilanie skrzynki bezpieczników w kabinie. |
| F4 | 40 A | Dodatkowy obwód ABS/ESP. |
| F5 | 50 A / 20 A | Moduł przełączający oświetlenie i odbiorniki nadwozia; w części wersji także ogrzewana przednia szyba. Dokładna wartość zależy od konfiguracji. |
| F6 | 60 A / 20 A | Sterowanie wentylatorem chłodzenia lub elementy automatycznej skrzyni – zależnie od wersji. |
| F7 | 70 A | Główny moduł przełączający / skrzynka zasilania. |
| F8 | 15 / 20 A | Sterownik silnika, pompa paliwa i wybrane elementy sterowania silnikiem – zależnie od jednostki napędowej. |
| F9 | 15 A | Elementy sterowania silnikiem, m.in. pompa niskiego ciśnienia / elektrozawory – zależnie od silnika. |
| F10 | 15 A | Sterownik silnika, EGR, sterowanie turbosprężarką i inne odbiorniki zależne od jednostki napędowej. |
| F11 | 20 A | Sterownik silnika. |
| F12 | 5 A | Zestaw wskaźników, przekaźniki wentylatora i wybrane odbiorniki sterowania silnikiem. |
| F13 | 5 A | Moduł przełączający zasilanie. |
| F14 | 5 A | Moduł monitorowania stanu akumulatora. |
| F15 | 20 A | Ogrzewana przednia szyba – jeśli występuje. |
| F16 | 10 / 15 A | Światła do jazdy dziennej albo przeciwmgielne – zależnie od wersji. |
| F17 | 10 A | Diagnostyka układu napędowego, sterownik silnika i elementy SCR/NOx w dieslach. |
| F18 | 10 A | Prawe światło drogowe. |
| F19 | 10 A | Lewe światło drogowe. |
| F20 | 30 A | Sterownik silnika oraz odbiorniki zależne od wersji benzynowej. |
| F21 | 30 A | Rozrusznik – wersje spalinowe. |
| F22 | 40 A | Pozycja rezerwowa / zależna od układu napędowego. |
| F23 | 40 A | Rozrusznik / alternator – zależnie od konfiguracji. |
| F24 | 40 A | Zasilanie jednej z wewnętrznych skrzynek bezpieczników. |
| F25 | 40 A | Zasilanie kolejnego obwodu skrzynki w kabinie. |
| F26 | 15 / 20 A | Dodatkowe ogrzewanie – wartość zależy od wersji. |
| F27 | 25 A | Moduł przełączający oświetlenie i odbiorniki tylnej części pojazdu. |
| F28 | 30 A | Układ AdBlue / SCR i czujniki NOx w silnikach Diesla; w innych wersjach funkcja może być inna. |
| F29 | 40 A | Przednie wycieraczki. |
| F30 | 80 A | Układ podgrzewania wstępnego – silniki Diesla. |
| F31 | 80 A | Główny moduł przełączający i zabezpieczający. |
| F32 | 80 A | Wspomaganie kierownicy oraz część obwodów oświetlenia – zależnie od konfiguracji. |
Przekaźniki w komorze silnika
| Przekaźnik | Typowa funkcja |
|---|---|
| R1 | Sterownik silnika / zasilanie modułu SCR w Dieslu Euro 6. |
| R2 | Sprężarka klimatyzacji lub ogrzewanie przedniej szyby. |
| R3 | Rozrusznik / wstępne przygotowanie termiczne. |
| R4 | Światła przeciwmgielne / światła do jazdy dziennej. |
| R5 | Wentylator klimatyzacji. |
| R6 | Rozrusznik. |
| R7 | Przednie wycieraczki. |
| R8 | Przednie wycieraczki – drugi obwód sterowania. |
| R9 | Reflektory. |
Bezpiecznik pompy paliwa w Doblò III
W nowej generacji nie należy szukać pompy paliwa pod tym samym numerem co w typie 263. W wersjach spalinowych obwód pompy i sterowania silnikiem jest związany przede wszystkim z F8 i – zależnie od jednostki napędowej – także z F9 oraz pozostałymi bezpiecznikami sterownika silnika.
Jeżeli auto nie uruchamia się, sprawdzenie samego F8 nie wystarcza. Należy zweryfikować zasilanie sterownika, ciśnienie paliwa, pracę pompy i błędy zapisane w sterownikach.
Bezpiecznik wycieraczek i spryskiwaczy
Silnik przednich wycieraczek jest zabezpieczony przez F29 – 40 A w skrzynce pod maską. W kabinie bezpieczniki F5 i F6 – 20 A są związane z układem spryskiwania, natomiast F8 – 20 A odpowiada za tylną wycieraczkę.
Jeśli przepalony F29 zostanie wymieniony i natychmiast ponownie ulegnie uszkodzeniu, przyczyną może być przeciążony silnik albo zablokowany mechanizm wycieraczek. Nie należy stosować mocniejszego bezpiecznika.
Fiat E-Doblò – co z bezpiecznikami?
E-Doblò korzysta z tej samej podstawowej architektury nadwozia K9, dlatego wiele obwodów 12 V wyposażenia kabiny – np. gniazda zasilania, USB, radio, centralny zamek czy tylna wycieraczka – wykorzystuje tę samą rodzinę skrzynek.
Nie można jednak bezpośrednio przenosić wszystkich opisów skrzynki silnikowej z wersji benzynowej lub Diesla na E-Doblò. Pozycje związane z rozrusznikiem, alternatorem, wtryskiem paliwa, AdBlue i podgrzewaniem silnika spalinowego oczywiście nie mają takiego samego zastosowania w samochodzie elektrycznym.
Instalacja trakcyjna E-Doblò pracuje pod wysokim napięciem. Nie należy samodzielnie otwierać obudów akumulatora trakcyjnego, falownika ani elementów zabezpieczeń wysokiego napięcia. Do typowych problemów z gniazdem 12 V, USB, radiem czy centralnym zamkiem wystarcza diagnostyka instalacji 12 V i panelu kabinowego.
Najczęściej szukane bezpieczniki Fiat Doblò III K9
| Urządzenie | Bezpiecznik | Prąd | Lokalizacja |
|---|---|---|---|
| Przednie gniazdo 12 V / odpowiednik zapalniczki | F32 | 15 A | Kabina |
| Dodatkowe gniazdo 12 V | F31 | 15 A | Kabina |
| Tylne gniazdo 12 V | F7 | 10 A | Kabina |
| USB | F36 | 5 A | Kabina |
| Radio / telematyka | F13 | 10 A | Kabina |
| Audio / ekran 10″ | F29 | 20 A | Kabina |
| Centralny zamek | F11 | 30 A | Kabina |
| Klakson | F4 | 15 A | Kabina |
| Tylna wycieraczka | F8 | 20 A | Kabina |
| Spryskiwacze | F5 / F6 | 20 A | Kabina |
| Przednie wycieraczki | F29 | 40 A | Komora silnika |
| Prawe światło drogowe | F18 | 10 A | Komora silnika |
| Lewe światło drogowe | F19 | 10 A | Komora silnika |
| AdBlue / SCR – Diesel | F28 | 30 A | Komora silnika |
| Świece żarowe – Diesel | F30 | 80 A | Komora silnika |
Doblò 2022, 2023, 2024 czy nowszy – czy schemat jest taki sam?
Samochody od 2022 roku należą do tej samej generacji K9/EMP2, ale w kolejnych latach Fiat modyfikował wyposażenie i gamę napędów. Oznacza to, że podstawowa architektura skrzynek pozostaje wspólna, natomiast pojedyncze pozycje mogą zmienić funkcję lub pozostać puste.
Szczególnie ostrożnie należy podchodzić do samochodów elektrycznych i do późniejszych wersji z innym systemem multimedialnym, ogrzewaną szybą, hakiem lub rozbudowanymi systemami kamer. W takich przypadkach warto potwierdzić numer na karcie skrzynki lub w instrukcji przypisanej do VIN.
Co zrobić, gdy nowy bezpiecznik znowu się przepala?
Bezpiecznik jest zabezpieczeniem, a nie przyczyną awarii. Jeśli nowa wkładka natychmiast się przepala, oznacza to przeciążenie lub zwarcie. Przy gniazdach 12 V i USB najpierw odłącz wszystkie akcesoria. Przy wycieraczkach sprawdź mechanizm, a przy centralnym zamku przewody przechodzące do drzwi.
Nie zwiększaj wartości amperażu. Mocniejszy bezpiecznik może pozwolić na przegrzanie przewodów i doprowadzić do znacznie poważniejszej awarii.
Jeśli masz starsze Doblò, skorzystaj z poradników Fiat Doblò II FL 2015-2022, Fiat Doblò II 2010-2014 albo Fiat Doblò I FL.
Zdjęcie wyróżnione: Charles / order_242, Wikimedia Commons, licencja CC BY 2.0.
