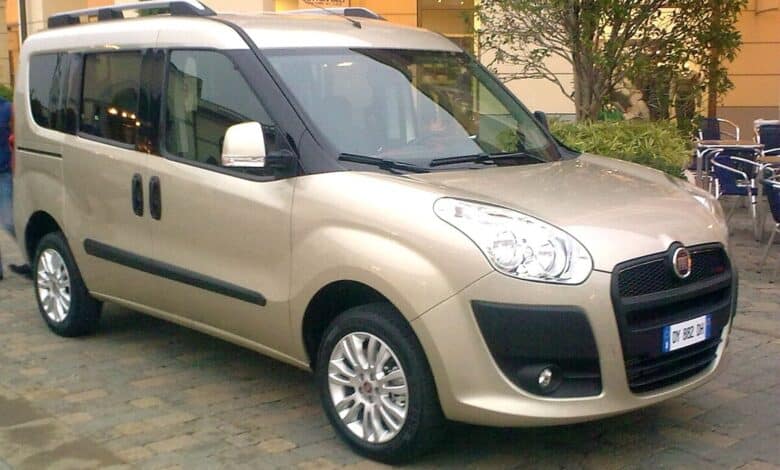

Fiat Doblo mk2 (od 2009 roku) – bezpiecznik schemat

2.6tys. Odsłony

Skrzynka bezpieczników w komorze silnika

Zabezpieczany obwód Bezpiecznik Prąd [A]
Centralka Body Computer BCM F01 60
Podnośnik szyby tylny po stronie kierownicy z manualną skrzynią biegów (wersje Doblò/Doblò Combi) F02 20
Wyłącznik zapłonu F03 20
Centralka kontroli systemu hamulcowego BSM (pompa elektryczna) F04 40
Nagrzewnica dodatkowa PTC2 (silniki diesel) F05 50
Elektrowentylator chłodnicy (niska prędkość) F06 30
Elektrowentylator chłodnicy (wysoka prędkość) 187/300/350 W) F07 40
Elektrowentylator chłodnicy (wysoka prędkość, 500 W) F07 60
Elektrowentylator wnętrza samochodu F08 40
Przekaźnik otwierania drzwi przechylnych (wersja Cargo) F09 10
Sygnał dźwiękowy jednotonowy F10 10
Obciążenia wtórne systemu kontroli silnika F11 10
Światła drogowe F14 15
Nagrzewnica dodatkowa PTC1 (silniki diesel) F15 30
Centralka kontroli silnika ECM, przekaźnik 1 sterowania uruchomieniem z systemem Start&Stop F16 7,5
Centralka kontroli silnika ECM (zasilanie mocy) (1.3 Multijet Euro 4, 1.4 BZ, 1.6 Multijet – 2.0 JTD) F17 10
Centralka kontroli silnika ECM, przekaźnik sterowania systemu kontroli silnika (main relay) F18 7,5
Sprężarka klimatyzacji F19 7,5
Ogrzewana szyba tylna F20 30
Pompa elektryczna paliwa na zbiorniku F21 15
Obciążenia główne systemu kontroli silnika (1.3 Multijet Euro 4, 1.4) F22 15
Obciążenia główne systemu kontroli silnika (1.3 Multijet Euro 4 / Euro 5, 1.6 Multijet – 2.0 JTD) F22 20
Centralka kontroli systemu hamulcowego BSM (centralka i zespół elektrozaworów) F23 20
Centralka systemu hamowania BSM (zasilanie + kluczyk), czujnik kąta skrętu F24 5
Przednie światła przeciwmgielne F30 15
Centralka świec żarowych (1.3 Multijet Euro 4, 1.3 Multijet Euro 5, 1.6 Multijet – 2.0 JTD Euro 4 – Euro 5) F81 60
Podnośnik szyby tylny po stronie pasażera (wersje Doblò/Doblò Combi z manualną skrzynią biegów F82 20
Pompa elektryczna spryskiwaczy reflektorów F83 20
Gniazdko prądowe wewnątrz samochodu, gniazdko prądowe tylne F85 30
Zapalnika, siedzenia ogrzewane F86 30
Czujnik stanu naładowania akumulatora IBS dla systemu Start&Stop F87 5
Podgrzewanie lusterek zewnętrznych F88 7,5

Skrzynka bezpieczników w desce rozdzielczej

Zabezpieczany dowód Bezpiecznik Prąd [A]
Światła mijania prawe F12 7,5
Przednia lampa sufitowa, tylna lampa sufitowa, lampy w daszkach przeciwsłonecznych, lampy w drzwiach, lampa oświetlenia bagażnika F32 7,5
Zestaw wskaźników F53 5
Silniki blokowania/odblokowania drzwi, silniki uruchomienia dead lock, silnik odblokowania pokrywy bagażnika F38 20
Zasilanie + akumulatora gniazdka diagnostycznego EOBD, centralki klimatyzacji automatycznej, syreny alarmu, radioodtwarzacza, centralki convergence Blue&Me™, centralki rozpoznania ciśnienia w oponach F36 10
Pompa elektryczna spryskiwaczy szyby przedniej/tylnej F43 15
Silnik podnośnika szyby w drzwiach przednich po stronie pasażera F48 20
Światło mijania lewe, korektor ustawienia reflektora F13 7,5
Centralka air bag F50 7,5
Zasilanie przekaźnika wyłącznika pedału hamulca, wyłącznika pedału sprzęgła, zespołu nagrzewnicy wewnętrznej, centralki convergence Blue&Me™, systemu przystosowania do radioodtwarzacza F51 7,5
Zasilanie przekaźnika zestawu wskaźników, wyłącznika pedału hamulca, trzeciego światła stop F37 5
Zasilanie przekaźnika podświetlenia zespołu wyłączników, centralki parkowania, centralki rozpoznania ciśnienia w oponach, przesuwania lusterek wstecznych elektrycznych zewnętrznych, czujnika deszczu, centralki dachu elektrycznego, gniazdko infotelematyczne my-port F49 5
Zasilanie cewek przekaźników w skrzynce bezpieczników w komorze silnika i cewek przekaźników w centralce body computer F31 5
Silnik podnośnika szyby w drzwiach przednich po stronie kierowcy F47 20
Tylne gniazdko prądowe F94 15
Zapalniczka/Gniazdko prądowe F95 15
Zapalniczka/Gniazdko prądowe F96 15
Siedzenie ogrzewane po stronie kierowcy F97 10
Siedzenie ogrzewane po stronie pasażera F98 10
