Skrzynka bezpieczników przedziału pasażerskiego
| Numer | Prąd(A) | Funkcja |
| 1 | 20 |
Klakson
|
| 2 | 15 |
Przekaźnik Flasher
|
| 3 | 20 |
Punkt zasilania
|
| 4 | 10 |
Złącze łącza danych (DLC), złącze diagnostyczne silnika, ostrzeżenie o hamulcu postojowym
|
| 5 | 15 |
Uruchom przekaźnik
|
| 6 | — |
Nieużywany
|
| 7 | — |
Nieużywany
|
| 8 | 5 | Radio, GEM |
| 9 | 5 |
Przekaźnik okna elektrycznego
|
| 10 | 15 |
Podgrzewane lusterka
|
| 11 | 5 |
Systemy wycieraczek i spryskiwaczy
|
| 12 | 10 |
Przełącznik zmiany biegów
|
| 13 | 20 |
Radio / SYNC®, lusterka elektryczne
|
| 14 | 10 |
Przekaźnik lampki wewnętrznej
|
| 15 | 10 |
Przekaźnik lampki wewnętrznej
|
| 16 | 15 |
Wysokie promienie, wskaźnik
|
| 17 | — |
Nieużywany
|
| 18 | 5 |
Przełącznik ściemniacza, oświetlenie wnętrza
|
| 19 | 15 |
Kontrola silnika
|
| 20 | 5 |
System startowy
|
| 21 | 10 |
Rezystor DRL
|
| 22 | 15 |
Klakson powietrzny, zrzut zawieszenia pneumatycznego, dwuosiowa oś, mechanizm różnicowy blokujący sterowany przez kierowcę
|
| 23 | 10 |
Przekaźnik Flasher
|
| 24 | 15 |
Przekaźnik ABS, przekaźnik ogrzewania paliwa, osuszacz powietrza
|
| 25 | 10 |
Przekaźnik silnika dmuchawy
|
| 26 | 10 |
Prawy reflektor świateł mijania
|
| 27 | — |
Nieużywany
|
| 28 | 10 |
Lewy reflektor świateł mijania
|
| 29 | 10 | Cluster, GEM |
| 30 | 15 |
Transmisja elektroniczna Allison
|
| 31 | 15 |
Przekaźnik Mirror Fold
|
| Przekaźnik | ||
| R1 |
Lampy wewnętrzne
|
|
| R2 |
Nieużywany
|
|
| R3 |
Klakson
|
|
| R4 |
Nieużywany
|
|
| R5 |
Nieużywany
|
|
Skrzynia bezpieczników przedziału silnika
| Numer | Prąd(A) | Funkcja |
| 1 | 20 |
Przełączniki Upfitter (AUX 2 i AUX 4) / Zworka gniazda przyczepy 12V
|
| 2 | 30 |
Elektryczne siedzenie (kierowca)
|
| 3 | 30 |
Elektryczne siedzenie (pasażer)
|
| 4 | 15 |
Przekaźnik spryskiwacza szyby, silnik pompy spryskiwacza
|
| 5 | 5 |
Przełącznik ostrzegawczy hamulca (tylko hamulce hydrauliczne)
|
| 6 | 20 |
Przełączniki Upfitter (AUX 1 i AUX 3)
|
| 7 | 15 |
Presostaty hamulcowe, przekaźnik zdarzeń ABS
|
| 8 | 20 |
Olej napędowy: DEF (Mocznik), Grzejniki liniowe
|
| 9 | 20 |
Wyłącznik zapłonu, rozłącznik rozrusznika
|
| 10 | 15 |
Zawór usuwania wilgoci ze zbiornika powietrza
|
| 11 | 30 |
Elektryczny hamulec przyczepy
|
| 12 | 20 |
Skrzynka bezpieczników przedziału pasażerskiego 5 i 21
|
| 13 | 15 |
Zestaw wskaźników / moduł bramki
|
| 14 | 20 |
Olej napędowy: czujnik tlenku azotu
|
| 15 | — |
Nieużywany
|
| 16 | 5 | Bendix® Air ABS |
| 17 | — |
Nieużywany
|
| 18 | 10 |
Pompa do przenoszenia paliwa
|
| 19 | 15 |
Benzyna: moc modułu sterującego układem napędowym 1
|
| 20 | 10 |
Benzyna: moc modułu sterującego układem napędowym 2
|
| 21 | 20 |
Benzyna: moc modułu sterującego układem napędowym 3
|
| 22 | 20 |
Benzyna: moc modułu sterującego układem napędowym 4
|
| 23 | — |
Nieużywany
|
| 24 | — |
Nieużywany
|
| 101 | 30 |
Przekaźnik Bendix Air ABS (tylko hamulce pneumatyczne)
|
Moduł hamulców hydraulicznych (tylko hamulce hydrauliczne)
|
||
| 102 | 20 |
Stacyjka
|
| 103 | 20 |
Stacyjka, skrzynka bezpieczników przedziału pasażerskiego, bezpieczniki 19, 29 i 30
|
| 104 | 20 |
Punkt zasilania
|
| 105 | 20 |
Przełączniki blokady drzwi
|
| 106 | 30 |
Główny włącznik świateł, przełącznik wielofunkcyjny
|
| 107 | 50 |
Skrzynki bezpieczników przedziału pasażera w przedziałach 1, 2, 3, 4, 12, 13, 14 i 15
|
| 108 | 40 |
Olej napędowy: podgrzewacz paliwa
|
| 20 |
Benzyna: moduł pompy paliwa
|
|
| 109 | 40 |
Elektryczne szyby
|
| 110 | 30 |
Wycieraczka przedniej szyby
|
| 111 | 30 |
Przekaźnik zabudowy nadwozia, światła postojowe
|
| 112 | 40 |
Silnik dmuchawy
|
| 113 | 30 |
Ogrzewane siedzenia, siedzenie Air-Ride
|
| 114 | 20 |
Uzdatnianie DCU
|
| 115 | 20 |
Wyłącznik zapłonu, bezpieczniki skrzyni przedziału pasażerskiego, bezpieczniki 8, 9, 10 i 11
|
| 116 | 30 |
Obroty w lewo / w prawo, przekaźnik lampy cofania
|
| 117 | 20 |
Światła stop
|
| 118 | 60 |
Hydrauliczne pojazdy hamulcowe (tylko pakiet holowniczy przyczepy)
|
| 601 | 60 |
Gniazdo przyczepy
|
| 602 | 60 |
Hamulec przyczepy przyczepy pneumatycznej
|
| 30 |
Silnik pompy hamulcowej hydraulicznej 2
|
|
| Przekaźnik | ||
| 201 |
Przekaźnik spryskiwaczy szyby przedniej
|
|
| 202 |
Wysoki / niski przekaźnik wycieraczek
|
|
| 203 |
Przekaźnik pracy wycieraczek / parkowania
|
|
| 204 |
Przekaźnik wycieraczek szyby przedniej
|
|
| 205 |
Przekaźnik zabudowy, skręt w prawo
|
|
| 206 |
Przekaźnik zabudowy, skręt w lewo
|
|
| 207 |
Przekaźnik zdarzeń ABS (tylko hamulce hydrauliczne)
|
|
| 208 |
Przekaźnik zabudowy, przekaźnik lamp tylnych
|
|
| 209 |
Dodatkowy przekaźnik lampy stopu
|
|
| 301 | Olej napędowy: przekaźnik pompy ciepła / przekaźnika pompy paliwa
Benzyna: moduł pompy paliwa |
|
| 302 |
Przekaźnik zabudowy, przekaźnik świateł postojowych
|
|
| 303 |
Przekaźnik silnika dmuchawy
|
|
| 304 | Diesel: przekaźnik linii DEF (Mocznik) Benzyna: moduł sterowania układem napędowym mocy VPWR1 |
|

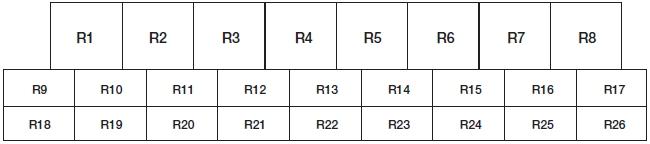

Dodatkowe pudełko przekaźnikowe
| Numer | Funkcja |
| R1 |
Moduł brzęczyka ostrzegającego o zwolnieniu sprężyny ze sprężyną
|
| R2 |
Sprzęgło sprężarki układu klimatyzacji
|
| R3 |
Elektryczne szyby
|
| R4 |
Lampka (standardowy / LED)
|
| R5 |
Przekaźnik upfitter 1
|
| R6 |
Przekaźnik upfitter 2
|
| R7 |
Reflektory
|
| R8 |
Blokada startera Cummins
|
| R9 |
Przekaźnik upfitter 3
|
| R10 |
Rozrusznik
|
| R11 |
Olej napędowy: DCU
|
| R12 |
Dwubiegowa oś / blokada mechanizmu różnicowego
|
| R13 |
Zamek od drzwi
|
| R14 |
Zawór wilgotnościowy zbiornika powietrza
|
| R15 | DRL #1 |
| R16 |
Podgrzewane lusterka
|
| R17 |
Zapasowy
|
| R18 |
Przekaźnik upfitter 4
|
| R19 |
Blokada skrzyni / wyświetlacz PRNDL
|
| R20 |
Diesel: Selektywna redukcja katalityczna (SCR) (NOx)
|
| R21 | Włącz |
| R22 |
Odblokowanie drzwi
|
| R23 |
Wskaźnik ostrzegawczy ABS
|
| R24 | DRL #2 |
| R25 |
Światła parkowania
|
| R26 |
Zapasowy
|

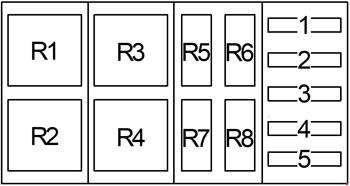

Dodatkowa skrzynka przekaźnikowa nr 2
| Numer | Prąd(A) | Funkcja |
| 1 | 30 |
Przyczepa holownicza Podawanie ABS (tylko nieelektryczne hamulce przyczepy)
|
| 2 | 30 |
Światła przyczepy / parkowania przyczepy
|
| 3 | 30 |
Światła końca przyczepy
|
| 4 | 30 | Lampki do włączania / wyłączania przyczepy (połączone) Lampy do skrętu przyczepy (oddzielne) |
| 5 | – |
Nieużywany
|
| Przekaźnik | ||
| R1 |
Przewód holowniczy Przekaźnik ABS (tylko nieelektryczne hamulce przyczepy)
|
|
| R2 |
Przekaźnik lampki holowniczej przyczepy
|
|
| R3 |
Przekaźnik świateł postojowych przyczepy
|
|
| R4 |
Przekaźnik świateł tylnych przyczepy
|
|
| R5 | Nieużywany | |
| R6 | Nieużywany | |
| R7 |
Przekaźnik świateł tylnego światła przyczepy
|
|
| R8 |
Przekaźnik świateł tylnego światła przyczepy
|
|
