Ford F-650 2019 - bezpieczniki i przekaźniki

Ford F-650 2019 korzysta z dwóch głównych zespołów zabezpieczeń: skrzynki rozdziału zasilania w komorze silnika oraz panelu bezpieczników w kabinie. Instrukcja Forda jest wspólna dla F-650 i F-750, ale poniższy wpis jest przypisany do F-650 i uwzględnia wyposażenie spotykane w tym modelu, w tym hamulce hydrauliczne lub pneumatyczne, instalację przyczepy, układy upfitter oraz silnik Diesla.

Gdzie znajdują się bezpieczniki w Fordzie F-650 2019?

Skrzynka rozdziału zasilania znajduje się w komorze silnika. Zawiera bezpieczniki dużej mocy, mini bezpieczniki i przekaźniki odpowiedzialne m.in. za rozrusznik, ABS, dmuchawę, wycieraczki, pompę paliwa, przyczepę oraz obwody sterowania silnikiem.

Panel bezpieczników w kabinie znajduje się w przestrzeni na nogi pasażera. Aby dostać się do niego, trzeba pociągnąć pokrywę do siebie, zwolnić zaczepy i pozwolić panelowi opaść. Szczypczyk do wyjmowania bezpieczników znajduje się na pokrywie.

Skrzynka rozdziału zasilania w komorze silnika

W skrzynce znajdują się bezpieczniki o różnych konstrukcjach oraz przekaźniki. Zachowano także pozycje niewykorzystane i rezystor terminujący, ponieważ są częścią fabrycznej numeracji Forda.

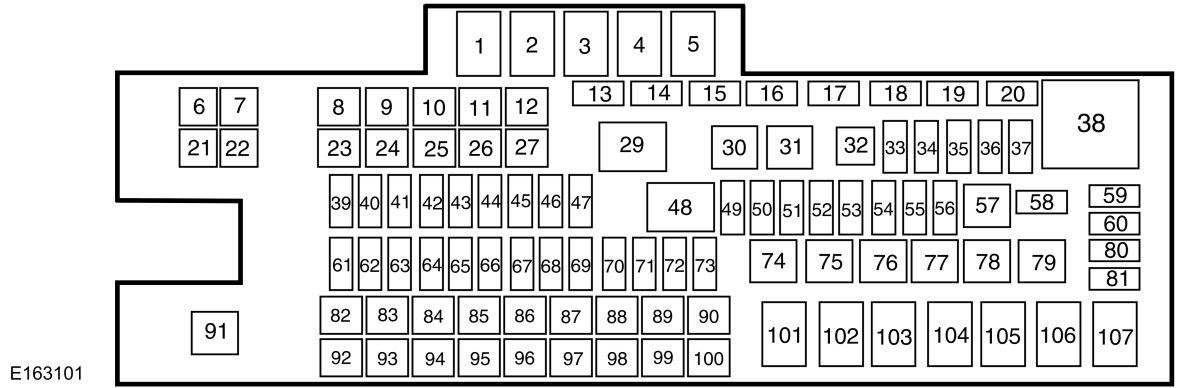

Schemat skrzynki bezpieczników i przekaźników w komorze silnika Ford F-650 2019 — Ford F-650 2019 – fabryczny schemat skrzynki rozdziału zasilania w komorze silnika.

Pozycja / oznaczenie	Amperaż [A]	Chroniony obwód / funkcja
1	Przekaźnik	Silnik dmuchawy.
2	Przekaźnik	Światła STOP przyczepy i instalacji zabudowy.
3	Przekaźnik	Grzałki mocznika DEF – silnik Diesla.
4	Przekaźnik	Sprężarka pneumatycznego fotela kierowcy.
5	Przekaźnik	Podgrzewane lusterka.
6	–	Nieużywany.
7	–	Nieużywany.
8	20	Sprężarka pneumatycznego fotela pasażera.
9	–	Nieużywany.
10	–	Nieużywany.
11	–	Nieużywany.
12	–	Nieużywany.
13	Rezystor	Rezystor terminujący 120 ohm.
14	–	Nieużywany.
15	–	Nieużywany.
16	–	Nieużywany.
17	–	Nieużywany.
18	–	Nieużywany.
19	10	Przekaźnik separacji sygnału wyłącznika hamulca.
20	–	Nieużywany.
21	–	Nieużywany.
22	30	Sterownik elektrycznego hamulca przyczepy.
23	40	Silnik dmuchawy.
24	–	Nieużywany.
25	30	Wycieraczki.
26	30	Światła pozycyjne przyczepy.
27	25	Grzałki układu DEF – silnik Diesla.
29	Przekaźnik	Światła pozycyjne przyczepy.
30	Przekaźnik	Sprzęgło klimatyzacji.
31	Przekaźnik	Wycieraczki.
32	–	Nieużywany.
33	20	Vehicle Power 1.
34	20	Vehicle Power 2.
35	10	Vehicle Power 3.
36	20	Vehicle Power 4.
37	10	Vehicle Power 5 – silnik Diesla.
38	Przekaźnik	Moduł PCM.
39	–	Nieużywany.
40	15	Podgrzewane lusterka.
41	–	Nieużywany.
42	20	Światła STOP przyczepy i instalacji zabudowy.
43	–	Nieużywany.
44	20	Moduł ancillary translator.
45	10	Cewka przekaźnika Run/Start.
46	10	Podtrzymanie pamięci TCM – silnik Diesla.
47	10	Sprzęgło klimatyzacji.
48	Przekaźnik	Run/Start.
49	20	Osuszacz powietrza.
50	10	Cewka przekaźnika silnika dmuchawy.
51	–	Nieużywany.
52	10	PCM Run/Start i TCM Run/Start – silnik Diesla.
53	–	Nieużywany.
54	10	ABS Run/Start.
55	10	Cewka przekaźnika sprężarki fotela, elektrozaworów podwozia i podgrzewanych lusterek.
56	20	Zasilanie Run/Start panelu bezpieczników w kabinie.
57	Przekaźnik	Pompa paliwa.
58	5	Przekaźnik wycieraczek.
59	5	Przekaźnik elektrozaworów podwozia i sprężarki pneumatycznego fotela.
60	–	Nieużywany.
61	–	Nieużywany.
62	–	Nieużywany.
63	10	Elektrozawory podwozia.
64	–	Nieużywany.
65	10	Oświetlenie skrzyni ładunkowej.
66	30	Pompa paliwa.
67	–	Nieużywany.
68	10	Cewka przekaźnika pompy paliwa.
69	–	Nieużywany.
70	10	Światła cofania przyczepy lub instalacji zabudowy.
71	–	Nieużywany.
72	10	Cewka przekaźnika PCM i podtrzymanie pamięci.
73	5	Monitor Hydromax.
74	Przekaźnik	Elektrozawory podwozia.
75	–	Nieużywany.
76	–	Nieużywany.
77	Przekaźnik	Separacja wyłącznika hamulca – hamulce hydrauliczne.
78	–	Nieużywany.
79	–	Nieużywany.
80	–	Nieużywany.
81	–	Nieużywany.
82	20	Dodatkowe gniazdo zasilania nr 2.
83	20	Dodatkowe gniazdo zasilania nr 1.
84	20	Sprężarka pneumatycznego fotela kierowcy.
85	60	Pompa Hydromax.
86	30	Zawory modulatora ABS.
87	–	Nieużywany.
88	–	Nieużywany.
89	40	Rozrusznik.
90	30	Zasilanie akumulatora przyczepy – hamulce pneumatyczne; ładowanie akumulatora przyczepy – hamulce hydrauliczne.
91	Przekaźnik	Oświetlenie skrzyni ładunkowej.
92	–	Nieużywany.
93	–	Nieużywany.
94	25	Przekaźnik upfitter nr 1.
95	25	Przekaźnik upfitter nr 2.
96	60	Pompa ABS – pojazdy z hamulcami hydraulicznymi.
97	–	Nieużywany.
98	–	Nieużywany.
99	40	Przetwornica 110 V w desce rozdzielczej.
100	30	Przekaźniki kierunkowskazów przyczepy.
101	Przekaźnik	Rozrusznik.
102	Przekaźnik	Ładowanie akumulatora przyczepy / zasilanie przyczepy – zależnie od wersji.
103	Przekaźnik	Prawe światło kierunkowskazu i STOP przyczepy.
104	Przekaźnik	Lewe światło kierunkowskazu i STOP przyczepy.
105	–	Nieużywany.
106	Przekaźnik	Światła cofania przyczepy.
107	Przekaźnik	Sprężarka pneumatycznego fotela pasażera.

Rocznik 2019 zachowuje ogólną architekturę generacji wprowadzonej kilka lat wcześniej, ale wyposażenie i opisy części obwodów zmieniały się. Przy samochodzie z wcześniejszego okresu należy użyć osobnego zestawienia Ford F-650 2016-2018 – bezpieczniki i przekaźniki, zamiast zakładać pełną zgodność numeracji funkcji.

Panel bezpieczników w przestrzeni na nogi pasażera

Panel kabinowy obsługuje szyby, zamki, oświetlenie, reflektory, radio i SYNC, telematykę, złącze diagnostyczne oraz część obwodów przeznaczonych dla zabudowy. W 2019 r. pozycja 24 obejmuje m.in. DLC, modem telematyczny floty i FordPass Connect.

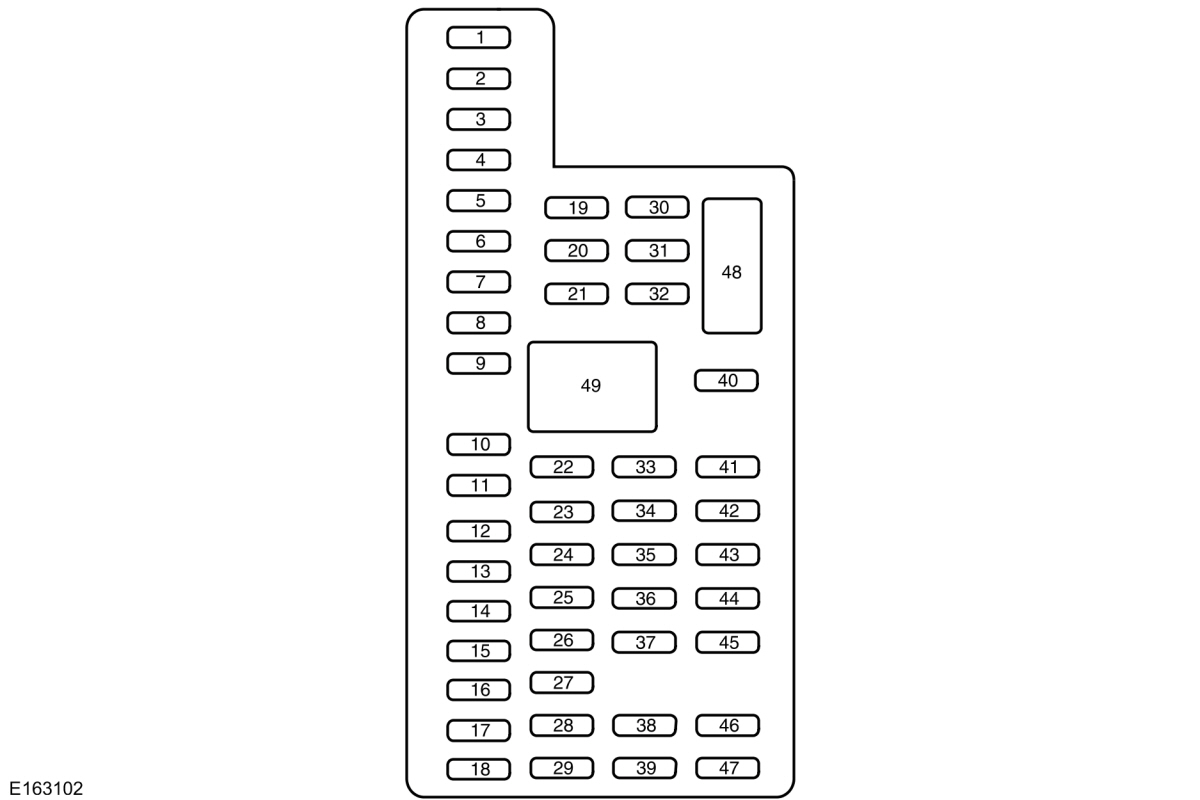

Schemat panelu bezpieczników w kabinie Ford F-650 2019 — Ford F-650 2019 – fabryczny schemat panelu bezpieczników w przestrzeni na nogi pasażera.

Pozycja / oznaczenie	Amperaż [A]	Chroniony obwód / funkcja
1	30	Silnik lewej przedniej szyby.
2	15	Przekaźnik upfitter nr 4.
3	30	Silnik prawej przedniej szyby.
4	10	Oświetlenie wnętrza.
5	20	Nieużywany – zapasowy.
6	5	Nieużywany – zapasowy.
7	7,5	Przełącznik lusterek elektrycznych.
8	10	Nieużywany – zapasowy.
9	10	Przekaźnik upfitter nr 3.
10	10	Nieużywany – zapasowy.
11	10	Stałe zasilanie telematyki Ford.
12	15	Oświetlenie wnętrza.
13	15	Prawy kierunkowskaz i światło STOP.
14	15	Lewy kierunkowskaz i światło STOP.
15	15	Trzecie światło STOP i światła cofania.
16	10	Prawe światło mijania.
17	10	Lewe światło mijania.
18	10	Wybudzanie PCM, blokada zmiany biegów sterowana hamulcem.
19	20	Nieużywany – zapasowy.
20	20	Elektryczne zamki drzwi.
21	10	Wyłącznik świateł STOP.
22	20	Klakson.
23	15	Zestaw wskaźników.
24	15	Złącze diagnostyczne, przekaźnik składania lusterek, moduł sterowania kierownicą, zdalny dostęp, modem telematyczny floty i FordPass Connect.
25	15	Nieużywany – zapasowy.
26	5	Moduł sterowania kierownicą.
27	20	Nieużywany – zapasowy.
28	15	Stacyjka.
29	20	Radio, SYNC.
30	15	Światła pozycyjne, cewka przekaźnika świateł pozycyjnych przyczepy.
31	5	Dostęp klienta do sygnału włączenia / wyłączenia hamulca przyczepy.
32	15	Opóźnione zasilanie akcesoriów, podświetlenie przełączników zamków, moduł przetwornicy 110 V, przełącznik lusterek teleskopowych.
33	10	Nieużywany – zapasowy.
34	10	Ancillary translator module Run/Start.
35	5	Tow/Haul Run/Start.
36	10	Przełącznik wyboru zbiornika paliwa.
37	10	Dodatkowa nagrzewnica.
38	10	Opóźnione zasilanie akcesoriów, podstawowe radio AM/FM.
39	15	Lewe i prawe światło drogowe.
40	10	Tylne światła pozycyjne i lampy obrysowe.
41	7,5	Nieużywany – zapasowy.
42	5	Telematyka Ford Run/Start.
43	10	Obwody Run/Accessory skrzynki rozdziału zasilania, cewka przekaźnika wycieraczek.
44	10	Zasilanie przełączników upfitter i sygnał Run/Accessory modułu ancillary translator.
45	5	Nieużywany – zapasowy.
46	10	Moduł sterowania klimatyzacją.
47	15	Kierunkowskazy na błotnikach.
48	30	Wyłącznik automatyczny elektrycznych szyb – Crew Cab.
49	Przekaźnik	Opóźnione zasilanie akcesoriów.

Hamulce hydrauliczne, pneumatyczne i wyposażenie zabudowy

Nie wszystkie pozycje dotyczą każdego F-650. Pozycja 77 pod maską jest związana z separacją sygnału wyłącznika hamulca w wersjach z hamulcami hydraulicznymi, natomiast pozycja 90 ma inny opis zależnie od rodzaju hamulców. W wersjach wysokoprężnych dochodzą obwody grzałek DEF, TCM i dodatkowych zasileń sterowania napędem.

Pozycje upfitter oraz ancillary translator są istotne w ciężarówkach z zabudową. Jeśli dodatkowe urządzenie zostało zamontowane przez producenta nadwozia, może mieć własny bezpiecznik poza fabrycznymi skrzynkami Forda. Dlatego przy awarii windy, chłodni, zabudowy serwisowej lub innego osprzętu trzeba sprawdzić również dokumentację wykonawcy zabudowy.

Nietypowe pozycje, których nie należy traktować jak zwykłych bezpieczników

Pozycja 13 w skrzynce pod maską to rezystor terminujący 120 ohm, a nie wkładka bezpiecznikowa. Pozycja 24 w kabinie zasila kilka systemów komunikacji i diagnostyki jednocześnie. Z kolei pozycje 82 i 83 to dwa niezależne dodatkowe gniazda zasilania po 20 A.

FAQ – Ford F-650 2019

Dlaczego pozycja 13 nie ma wartości w amperach?

W tej pozycji znajduje się rezystor terminujący 120 ohm. Nie jest to bezpiecznik i nie należy zastępować go wkładką o przypadkowo dobranym amperażu.

Co może łączyć brak komunikacji z DLC i problemy z telematyką?

Warto sprawdzić pozycję 24 w panelu kabinowym. Bezpiecznik 15 A zasila złącze diagnostyczne oraz kilka modułów komunikacyjnych, w tym modem telematyczny floty i FordPass Connect.

Dlaczego pozycja 90 ma dwa różne opisy?

Jej funkcja zależy od układu hamulcowego. W samochodzie z hamulcami pneumatycznymi jest związana z zasilaniem akumulatora przyczepy, a przy hamulcach hydraulicznych z ładowaniem akumulatora przyczepy.

Czy F-650 i F-750 2019 mają wspólną numerację bezpieczników?

Fabryczna instrukcja Forda obejmuje oba modele wspólnie i podaje wspólny układ skrzynek. Przy diagnozie nadal trzeba jednak uwzględnić wyposażenie konkretnego pojazdu, silnik, rodzaj hamulców i zabudowę.
