Ford F-650 (2016-2018) – bezpieczniki i przekaźniki

Opublikowano:  | Aktualizacja:  | Autor:

Ford F-650 z lat 2016-2018 ma dwie główne skrzynki: panel bezpieczników w kabinie oraz skrzynkę rozdziału zasilania w komorze silnika. Poniższa rozpiska obejmuje bezpieczniki i przekaźniki stosowane w tej generacji; część pozycji zależy od silnika, rodzaju hamulców, konfiguracji przyczepy i wyposażenia zabudowy.

W kabinie panel znajduje się w przestrzeni na nogi pasażera za pokrywą. Skrzynka rozdziału zasilania w komorze silnika zawiera również bezpieczniki dużej mocy i przekaźniki. W instrukcji Forda pozycje 82 i 83 odpowiadają dodatkowym gniazdom zasilania po 20 A, a F66 30 A zabezpiecza pompę paliwa.

Dla wcześniejszej wersji zobacz Ford F-650 2011-2015 oraz Ford F-650 2004-2010.

Skrzynka bezpieczników w kabinie

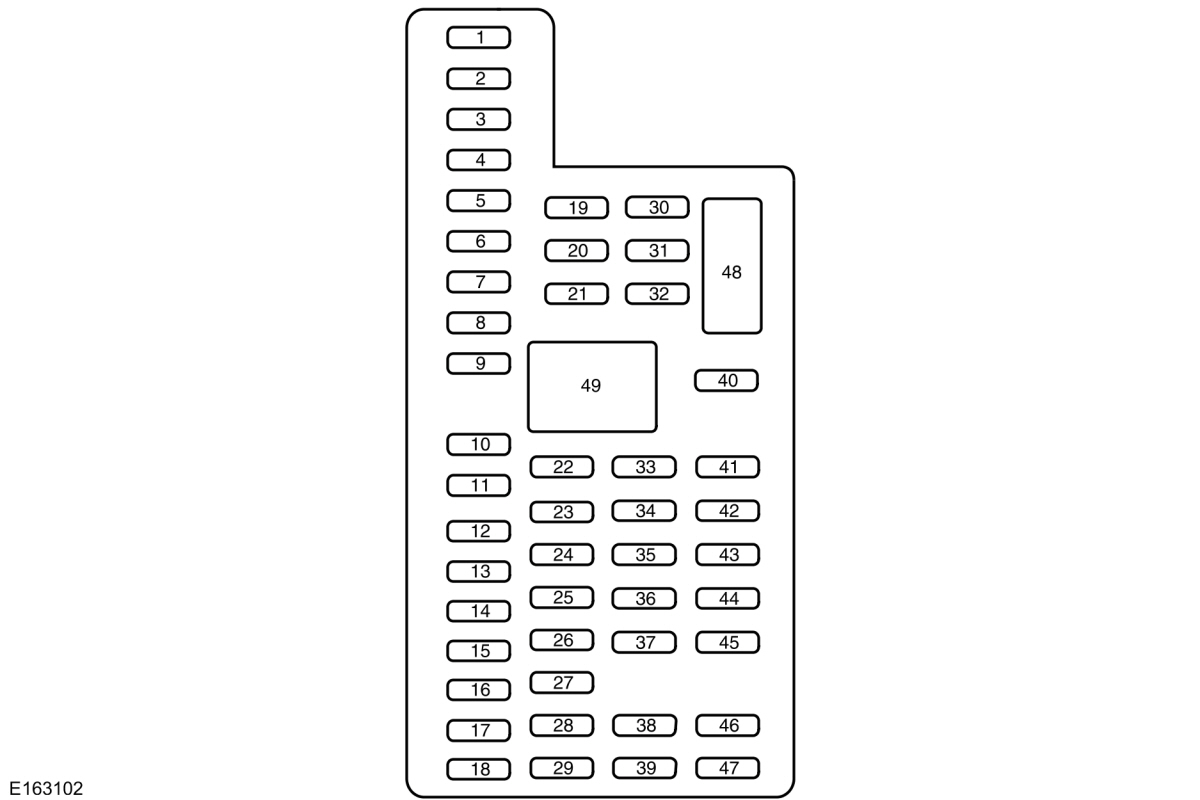

Ford F-650 2016-2018 schemat skrzynki bezpieczników w kabinie
Panel bezpieczników w przestrzeni na nogi pasażera.
PozycjaAmperaż [A]Chroniony obwód / funkcja
1 30 Silnik lewej przedniej szyby.
2 15 Przekaźnik wyposażenia dodatkowego (upfitter) nr 4.
3 30 Silnik prawej przedniej szyby.
4 10 Oświetlenie wnętrza.
5 – Niewykorzystany.
6 – Niewykorzystany.
7 7,5 Przełącznik regulacji lusterek.
8 – Niewykorzystany.
9 10 Przekaźnik wyposażenia dodatkowego nr 3.
10 10 Zasilanie RUN/ACC dla wyposażenia dodatkowego.
11 10 Stałe zasilanie systemu telematycznego Ford.
12 15 Oświetlenie wnętrza.
13 15 Prawe kierunkowskazy i światła stopu.
14 15 Lewe kierunkowskazy i światła stopu.
15 15 Trzecie światło stopu i światła cofania.
16 10 Prawe światło mijania.
17 10 Lewe światło mijania.
18 10 Wybudzanie sterownika układu napędowego i blokada zmiany biegów sterowana pedałem hamulca.
19 – Niewykorzystany.
20 20 Elektryczne zamki drzwi.
21 10 Wyłącznik świateł stopu.
22 20 Klakson.
23 15 Zestaw wskaźników.
24 15 Złącze diagnostyczne, przekaźnik składanych lusterek, moduł sterowania z kierownicy i zdalny centralny zamek.
25 – Niewykorzystany.
26 5 Moduł sterowania z kierownicy.
27 – Niewykorzystany.
28 15 Stacyjka.
29 20 Moduł GPS, radio i SYNC.
30 15 Światła postojowe i cewka przekaźnika świateł postojowych przyczepy.
31 5 Sygnał hamowania dla wyposażenia dodatkowego / sterownika hamulców przyczepy.
32 15 Opóźnione zasilanie akcesoriów, podświetlenie przełączników zamków, moduł przetwornicy 110 V i przełącznik lusterek teleskopowych.
33 – Niewykorzystany.
34 10 Moduł dodatkowy – zasilanie RUN/START.
35 5 Tryb Tow/Haul – zasilanie RUN/START.
36 10 Przełącznik wyboru zbiornika paliwa.
37 10 Ogrzewanie dodatkowe.
38 10 Opóźnione zasilanie akcesoriów i podstawowe radio AM/FM.
39 15 Lewe i prawe światło drogowe.
40 10 Tylne światła postojowe i obrysowe.
41 – Niewykorzystany.
42 5 System telematyczny Ford – RUN/START.
43 10 Zasilanie RUN/ACC skrzynki w komorze silnika i cewka przekaźnika wycieraczek.
44 10 Zasilanie przełączników upfitter oraz sygnał RUN/ACC modułu dodatkowego.
45 – Niewykorzystany.
46 10 Moduł sterowania klimatyzacją.
47 15 Kierunkowskazy na błotnikach.
48 30 Wyłącznik automatyczny szyb – kabina załogowa.
49 Przekaźnik Opóźnione zasilanie akcesoriów.

Skrzynka rozdziału zasilania w komorze silnika

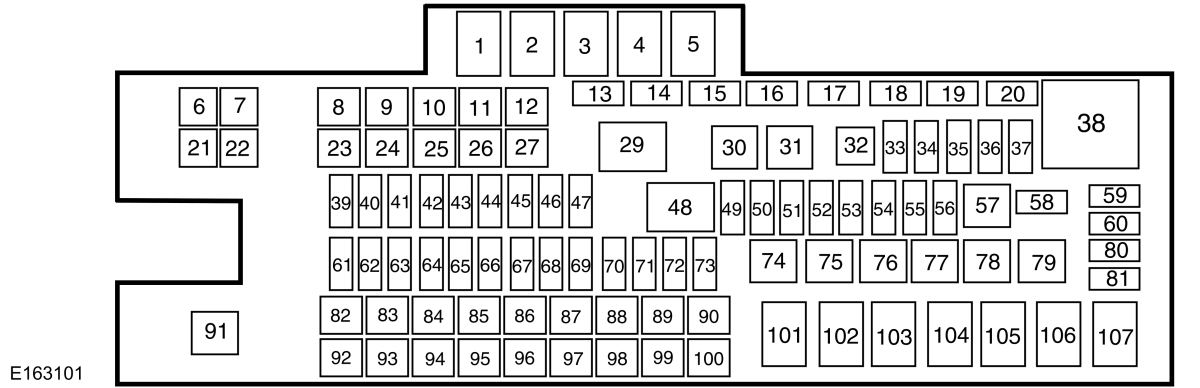

Ford F-650 2016-2018 schemat skrzynki bezpieczników i przekaźników w komorze silnika
Skrzynka rozdziału zasilania w komorze silnika.
PozycjaAmperaż [A]Chroniony obwód / funkcja
1 Przekaźnik Silnik dmuchawy.
2 Przekaźnik Światła stopu przyczepy i zabudowy.
3 Przekaźnik Grzałki układu mocznika/DEF – silnik Diesla.
4 Przekaźnik Sprężarka pneumatycznego fotela kierowcy.
5 Przekaźnik Podgrzewane lusterka.
6 – Niewykorzystany.
7 – Niewykorzystany.
8 20 Sprężarka pneumatycznego fotela pasażera.
9 – Niewykorzystany.
10 – Niewykorzystany.
11 – Niewykorzystany.
12 – Niewykorzystany.
13 120 Ω Rezystor terminujący.
14 – Niewykorzystany.
15 – Niewykorzystany.
16 – Niewykorzystany.
17 – Niewykorzystany.
18 – Niewykorzystany.
19 10 Przekaźnik separacji sygnału hamowania.
20 – Niewykorzystany.
21 – Niewykorzystany.
22 30 Sterownik elektrycznych hamulców przyczepy.
23 40 Silnik dmuchawy.
24 – Niewykorzystany.
25 30 Wycieraczki.
26 30 Światła postojowe przyczepy.
27 25 Grzałki układu mocznika/DEF – silnik Diesla.
28 – Niewykorzystany.
29 Przekaźnik Światła postojowe przyczepy.
30 Przekaźnik Sprzęgło klimatyzacji.
31 Przekaźnik Wycieraczki.
32 – Niewykorzystany.
33 20 Zasilanie pojazdu 1.
34 20 Zasilanie pojazdu 2.
35 10 Zasilanie pojazdu 3.
36 20 Zasilanie pojazdu 4.
37 10 Zasilanie pojazdu 5 – silnik Diesla.
38 Przekaźnik Sterownik układu napędowego PCM.
39 – Niewykorzystany.
40 15 Podgrzewane lusterka.
41 – Niewykorzystany.
42 20 Światła stopu przyczepy i zabudowy.
43 – Niewykorzystany.
44 20 Dodatkowy moduł translatora / interfejs zabudowy.
45 10 Cewka przekaźnika RUN/START.
46 10 Podtrzymanie zasilania sterownika skrzyni biegów – Diesel.
47 10 Sprzęgło klimatyzacji.
48 Przekaźnik RUN/START.
49 20 Osuszacz powietrza.
50 10 Cewka przekaźnika dmuchawy.
51 – Niewykorzystany.
52 10 PCM i sterownik skrzyni biegów – RUN/START, Diesel.
53 – Niewykorzystany.
54 10 ABS – RUN/START.
55 10 Cewki przekaźników sprężarki fotela, elektrozaworów podwozia i podgrzewanych lusterek.
56 20 Zasilanie RUN/START skrzynki bezpieczników w kabinie.
57 Przekaźnik Pompa paliwa.
58 5 Przekaźnik wycieraczek.
59 5 Przekaźnik elektrozaworów podwozia i sprężarki pneumatycznego fotela.
60 – Niewykorzystany.
61 – Niewykorzystany.
62 – Niewykorzystany.
63 10 Elektrozawory podwozia.
64 – Niewykorzystany.
65 10 Oświetlenie skrzyni ładunkowej.
66 30 Pompa paliwa.
67 – Niewykorzystany.
68 10 Cewka przekaźnika pompy paliwa.
69 – Niewykorzystany.
70 10 Światła cofania przyczepy lub zabudowy.
71 – Niewykorzystany.
72 10 Cewka przekaźnika PCM i podtrzymanie zasilania.
73 5 Monitor układu Hydromax.
74 Przekaźnik Elektrozawory podwozia.
75 – Niewykorzystany.
76 – Niewykorzystany.
77 Przekaźnik Separacja wyłącznika hamulca – hamulce hydrauliczne.
78 – Niewykorzystany.
79 – Niewykorzystany.
80 – Niewykorzystany.
81 – Niewykorzystany.
82 20 Dodatkowe gniazdo zasilania nr 2.
83 20 Dodatkowe gniazdo zasilania nr 1.
84 20 Sprężarka pneumatycznego fotela kierowcy.
85 60 Pompa Hydromax.
86 30 Zawory modulatora ABS.
87 – Niewykorzystany.
88 – Niewykorzystany.
89 40 Rozrusznik.
90 30 Zasilanie akumulatora przyczepy – hamulce pneumatyczne / ładowanie akumulatora przyczepy – hamulce hydrauliczne.
91 Przekaźnik Oświetlenie skrzyni ładunkowej.
92 – Niewykorzystany.
93 – Niewykorzystany.
94 25 Przekaźnik wyposażenia dodatkowego nr 1.
95 25 Przekaźnik wyposażenia dodatkowego nr 2.
96 60 Pompa ABS – pojazdy z hamulcami hydraulicznymi.
97 – Niewykorzystany.
98 – Niewykorzystany.
99 40 Przetwornica 110 V w desce rozdzielczej.
100 30 Przekaźniki kierunkowskazów przyczepy.
101 Przekaźnik Rozrusznik.
102 Przekaźnik Ładowanie/zasilanie akumulatora przyczepy, zależnie od układu hamulcowego.
103 Przekaźnik Prawy kierunkowskaz i światło stopu przyczepy.
104 Przekaźnik Lewy kierunkowskaz i światło stopu przyczepy.
105 – Niewykorzystany.
106 Przekaźnik Światła cofania przyczepy.
107 Przekaźnik Sprężarka pneumatycznego fotela pasażera.

Uwaga: zawsze stosuj bezpiecznik o wartości podanej dla danego obwodu. Ford zaleca odłączenie akumulatora przed obsługą bezpieczników dużej mocy w skrzynce komory silnika.
