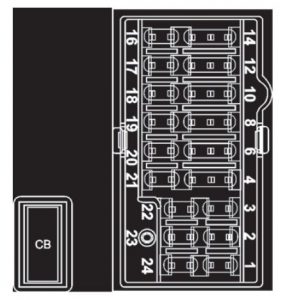

Skrzynka bezpiecznikowa przedziału pasażerskiego
Numer | A | Funkcja |
1 | 10 | Urządzenie audio (bez SYNC) |
2 | 30 | Zapasowy |
3 | 20 | Zapasowy |
4 | 7.5 | Logika okien zasilania (jedno dotknięcie w górę/w dół), Lusterka zasilania |
6 | 10 | Moduł sterowania klimatem, moduł SYNC, wyświetlacz wielofunkcyjny, zintegrowany panel sterowania, moduł GPS, ładowarka USB (wlthout SYNC) |
8 | 7.5 | Klaster instrumentów, moduł bramki (z SYNC) |
10 | 5 | Moduł klimatyzacji bez klimatyzacji, czujnik temperatury w samochodzie (z EATC), elektryczne wspomaganie układu kierowniczego |
12 | 10 | Moduł sterujący poduszką powietrzną, pompa spryskiwacza szyby przedniej |
14 | – | Zapasowy |
16 | 30 | Przekaźnik zapłonu modułu sterującego w korpusie |
17 | 20 | Bateria do zasilania radiowego |
18 | 10 | Łącze danych, moduł bramki (z SYNC) |
19 | 10 | Przełącznik zapłonu |
20 | – | Nieużywane |
21 | 10 | Zapasowy |
22 | 10 | Radio (bez blokady drzwi) |
23 | 20 | Przekaźniki do drzwi z zamkiem zasilania |
24 | 25 | Zapasowy |
CB01 | 30 | Wyłącznik obwodu: Okna elektryczne |

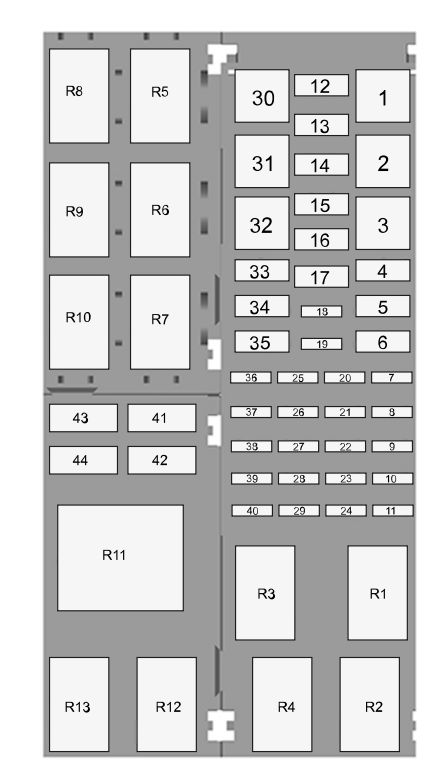

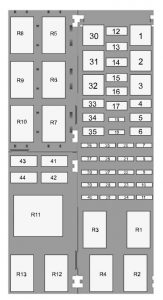

Skrzynka bezpiecznikowa komory silnika
Numer | A | Funkcja |
1 | 40 | Silnik dmuchawy |
2 | 50 | Elektryczne wspomaganie układu kierowniczego |
3 | 60 | Olej napędowy: Świece żarowe |
40 | Benzyna: Moduł automatycznej skrzyni biegów (1,5L) | |
4 | 30 | Podgrzewane podświetlane |
5 | 30 | Przekaźnik rozrusznika |
6 | 20 | Zapalniczka do papierosów |
7 | – | Nieużywane |
8 | 5 | Olej napędowy: Moduł sterujący zasilaniem kolizja przekaźnika mocy, kolizja przekaźnika zapłonu kolizja przekaźnika zapłonu Benzyna: Cewka przekaźnika modułu sterującego mocą, cewka przekaźnika pompy paliwowej, cewka przekaźnika zapłonu, Moduł sterujący transmisji utrzymuje moc na stałym poziomie (1,5L AT) |
9 | 10 | AC compressor |
10 | – | Nieużywane |
11 | – | Nieużywane |
12 | – | Nieużywane |
13 | – | Nieużywane |
14 | – | Nieużywane |
15 | – | Nieużywane |
16 | – | Nieużywane |
17 | – | Nieużywane |
18 | 10 | Klakson (przełącznik klaksonowy) |
19 | 5 | Przekaźnik rozrusznika |
20 | 20 | Moduł sterujący układu napędowego |
21 | 15 | Olej napędowy: Zawór przelewowy EGR, Zawór kontroli wylotu ścieków, Zespół dozowania paliwa |
20 | Benzyna: czujnik HEGO, czujnik CMS, zawór odmulający, zmienny rozrząd wałka rozrządu | |
22 | 5 | Przekaźnik klimatyzacji, Przekaźnik chłodzący Przekaźnik chłodzący |
23 | 5 | Olej napędowy: Czujnik TMAF |
15 | Benzyna: Cewka zapłonowa | |
24 | 5 | Czujnik prędkości pojazdu (bez ABS), świece żarowe, cewka przekaźnika (Diesel) |
25 | 5 | Olej napędowy: Wyłącznik paliwa (bez poduszki powietrznej), cewka przekaźnika wycieraczek Benzyna: Cewka przekaźnika wycieraczki |
26 | 5 | Olej napędowy: podgrzewana cewka przekaźnika tylnego, cewka przekaźnika podgrzewacza paliwa Benzyna: podgrzewana cewka przekaźnika tylnego |
27 | 10 | Moduł układu przeciwblokującego, poziomica reflektorów |
28 | 10 | Moduł sterujący układu napędowego, moduł sterujący układem przeniesienia napędu (1,5L (benzyna)) |
29 | – | Nieużywane |
30 | 50 | Benzyna: Wentylator chłodzący wysoki (podwójna prędkość obrotowa) |
31 | 40 | Układ przeciwblokujący |
32 | 40 | Olej napędowy: Wentylator chłodzący Benzyna: Wentylator chłodzący (pojedyncza prędkość obrotowa) |
50 | Benzyna: Niski wentylator chłodzący (podwójna prędkość obrotowa) | |
33 | – | Nieużywane |
34 | – | Nieużywane |
35 | – | Nieużywane |
36 | – | Nieużywane |
37 | 20 | Olej napędowy: Podgrzewacz paliwa Benzyna: Pompa paliwowa, wtryskiwacze paliwa |
38 | 20 | Benzyna: Moduł elektronicznej kontroli stabilności (1,5L) |
39 | 10 | Przełącznik hamulca |
40 | 20 | Przekaźniki klaksonowe |
41 | 20 | Silnik wycieraczki przedniej |
42 | 15 | Silnik wycieraczki tylnej |
43 | 15 | Klakson (moduł kontroli nadwozia) |
44 | – | Nieużywane |
Przekaźnik | ||
R1 | Moduł sterujący układu napędowego i obciążenia | |
R2 | Wycieraczka | |
R3 | Obciążenia zapłonu | |
R4 | Klakson (przełącznik klaksonowy) | |
R5 | Rozrusznik silnikowy | |
R6 | Sprężarka AC | |
R7 | Podgrzewane podświetlane | |
R8 | Wentylator chłodzący wysoki (podwójna prędkość obrotowa) (benzyna) | |
R9 | Klakson (moduł kontroli nadwozia) | |
R10 | Wentylator chłodzący | |
R11 | Nieużywane | |
R12 | Silnik dmuchawy | |
R13 | Pompa paliwa |

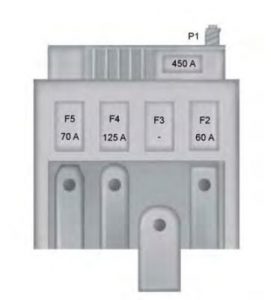

Skrzynka bezpieczników akumulatorowych
Numer | A | Funkcja |
1 | 450 | Rozrusznik silnika, Alternator |
2 | 60 | Elektryczne wspomaganie układu kierowniczego. |
3 | — | Skrzynka przyłączeniowa silnika |
4 | 125 | Moduł sterujący nadwozia |
5 | 70 | Nieużywane |
