Ford Transit z lat 1992-1995 w opisywanej wersji instalacji ma jeden główny blok bezpieczników i przekaźników we wnętrzu pojazdu. W układzie występują 24 pozycje bezpieczników, cztery miejsca F1-F4 i 20 oznaczeń przekaźników. Część gniazd pozostaje wolna lub jest używana tylko w odmianach z ABS, ogrzewaną przednią szybą, wycieraczką tylną czy automatyczną skrzynią biegów.
Najważniejsza informacja dla kierowcy: bezpiecznik zapalniczki ma numer 9 i wartość 20 A. Bezpieczniki 1 i 2 chronią osobno prawe i lewe światło mijania, a numery 13 i 14 odpowiadają za światła drogowe. Różni się to od wcześniejszego schematu stosowanego do 1992 roku, w którym pozycja 20 miała 25 A i zasilała zapalniczkę.
Gdzie jest skrzynka bezpieczników w Fordzie Transit 1992-1995?
Centralny panel znajduje się pod deską rozdzielczą po lewej stronie kierownicy, za zdejmowaną plastikową pokrywą. W samochodzie z kierownicą po lewej stronie należy zajrzeć do dolnej części deski po stronie kierowcy, przy kolumnie kierowniczej. Pod pokrywą znajdują się rzędy bezpieczników oraz osobne gniazda przekaźników oznaczone literami i cyframi rzymskimi.
- Wyłącz zapłon, wyjmij kluczyk i wyłącz światła oraz podłączone akcesoria.
- Otwórz drzwi kierowcy, odsuń fotel i uzyskaj dostęp do dolnej osłony deski rozdzielczej.
- Zwolnij zaczepy pokrywy skrzynki, nie podważając na siłę kruchego tworzywa starszego auta.
- Porównaj układ widoczny pod pokrywą z rysunkiem i numerami poniżej. W egzemplarzach po naprawach instalacji lub z innych rynków wyposażenie może różnić się od tabeli.
- Przy ponownym montażu upewnij się, że wszystkie wkładki są osadzone prawidłowo, a pokrywa nie zgniata przewodów.
Opis obejmuje główną skrzynkę w kabinie. W wersjach z rozbudowaną zabudową, dodatkowymi akumulatorami lub wyposażeniem kempingowym mogą występować dodatkowe zabezpieczenia poza nią. Nie mają one automatycznie numeracji 1-24 z poniższego schematu.

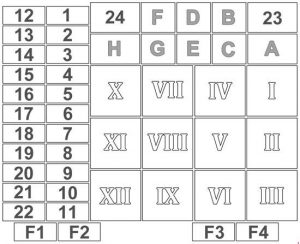

Schemat Ford Transit 1992-1995 – bezpieczniki i przekaźniki
Rysunek przedstawia właściwy dla tej wersji blok, rozpoznawalny po 24 numerach podstawowych, pozycjach F1-F4 oraz gniazdach przekaźników A-H i I-XII. Zestawienie zachowuje komplet wszystkich 48 oznaczeń, w tym wolne miejsca i odbiorniki opcjonalne. Dwa pierwsze pola F1 i F2 są przeznaczone na zapasowe wkładki, a F3 i F4 zabezpieczają ABS w wyposażonych w ten system pojazdach.

| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 10 | Prawe światło mijania. Oddzielny obwód od lewego reflektora |
| 2 | 10 | Lewe światło mijania. Oddzielny obwód od prawego reflektora |
| 3 | 10 | Prawe światła pozycyjne, lampki tablicy rejestracyjnej, górne światła obrysowe i oświetlenie kabiny – zależnie od wyposażenia |
| 4 | 10 | Lewe światła pozycyjne oraz oświetlenie tablicy rejestracyjnej |
| 5 | 20 | Zasilanie układu ogrzewania tylnej szyby i jego przekaźnika, jeśli pojazd ma ogrzewaną szybę |
| 6 | 20 | Pompa i sterowanie spryskiwaczami reflektorów, jeśli wyposażono |
| 7 | 20 | Przekaźnik ogrzewania przedniej szyby – opcja wyposażenia |
| 8 | 3 | Elektroniczny sterownik układu paliwowego ECU w wybranych wersjach turbodiesel |
| 9 | 20 | Zapalniczka i fabryczne gniazdo akcesoriów |
| 10 | 10 | Oświetlenie wnętrza, pamięć radia, zegar i pompa spryskiwacza przedniej szyby |
| 11 | 20 | Klakson i światła awaryjne |
| 12 | 10 | Zasilanie układu spryskiwania reflektorów oraz tylnych świateł pozycyjnych |
| 13 | 10 | Prawe światło drogowe i lampka kontrolna w zestawie wskaźników |
| 14 | 10 | Lewe światło drogowe |
| 15 | 10 | Podgrzewane fotele, zestaw wskaźników i podgrzewanie lusterek – zależnie od wyposażenia |
| 16 | 10 | Światła STOP i cofania, blokada automatycznej skrzyni, czujnik wody w paliwie oraz obwód sondy lambda w wybranych silnikach |
| 17 | 10 | Kierunkowskazy |
| 18 | 3 | Sterowanie układem przeciwblokującym ABS, jeśli zamontowano |
| 19 | 20 | Silnik dmuchawy ogrzewania kabiny – wartość 20 A według zachowanego wykazu; w publikowanych zestawieniach występują sprzeczne wartości, porównaj oznaczenie na pojeździe |
| 20 | 15 | Włącznik oraz silnik wycieraczek przedniej szyby |
| 21 | 15 | Elektrozawór wymuszonej redukcji biegu (kickdown) w automatycznej skrzyni – tylko odpowiednia wersja |
| 22 | 15 | Wycieraczka tylnej szyby – pojazdy z wycieraczką |
| 23 | 3 | Sterowanie przekaźnikiem zasilania w wersjach turbodiesel |
| 24 | 20 | Światła mijania o ograniczonej intensywności (dim-dip) – tylko instalacje z tym rozwiązaniem |
| F1 | – | F1 – miejsce na zapasowy bezpiecznik, nie chroni osobnego obwodu |
| F2 | – | F2 – miejsce na zapasowy bezpiecznik, nie chroni osobnego obwodu |
| F3 | 30 | F3 – zabezpieczenie układu ABS, jeśli wyposażono |
| F4 | 30 | F4 – dodatkowe zabezpieczenie układu ABS, jeśli wyposażono |
| A | – | Przekaźnik świateł mijania o ograniczonej intensywności (dim-dip) |
| B | – | Przekaźnik świateł mijania |
| C | – | Wolne gniazdo przekaźnika w tym wariancie |
| D | – | Wolne gniazdo przekaźnika w tym wariancie |
| E | – | Przekaźnik zarządzania zasilaniem elektrycznym |
| F | – | Główny przekaźnik zasilania |
| G | – | Przekaźnik zasilania odbiorników |
| H | – | Przekaźnik ogrzewania tylnej szyby |
| I | – | Wolne gniazdo przekaźnika w tym wariancie |
| II | – | Wolne gniazdo przekaźnika w tym wariancie |
| III | – | Wolne gniazdo przekaźnika w tym wariancie |
| IV | – | Przekaźnik ogrzewania przedniej szyby |
| V | – | Przekaźnik wycieraczki tylnej szyby |
| VI | – | Przekaźnik elektrozaworu redukcji biegu automatycznej skrzyni (kickdown) |
| VII | – | Przerywacz kierunkowskazów |
| VIII | – | Przekaźnik pompy spryskiwaczy reflektorów |
| IX | – | Przekaźnik wycieraczek przedniej szyby |
| X | – | Przekaźnik silnika dmuchawy ogrzewania |
| XI | – | Wolne gniazdo przekaźnika w tym wariancie |
| XII | – | Wolne gniazdo przekaźnika w tym wariancie |
Uwaga dotycząca amperażu pozycji 19: w starszym wykazie tego artykułu i w części zestawień podano 20 A, lecz w innych opracowaniach technicznych dla skrzynki z lat 1992-1995 spotyka się inne wartości przy dmuchawie. Zachowaliśmy wartość z dotychczasowego wykazu zamiast zgadywać, który wariant dotyczy konkretnego pojazdu. Przed wymianą sprawdź amperaż oznaczony fabrycznie na pojeździe i nie stosuj wkładki o większej wartości.
Rozpoznanie skrzynki starszej i nowszej
Ford Transit w okresie przejściowym na początku lat 90. był dostępny z więcej niż jednym panelem elektrycznym. Dla wcześniejszego układu sprawdź Ford Transit 1986-1992 – bezpieczniki i przekaźniki. W starszej rozdzielni występują pozycje 1-23 oraz przekaźniki A-K, a zapalniczkę chroni pozycja 20 (25 A).
W schemacie opisywanym tutaj układ obejmuje 24 numery podstawowe, F1-F4, litery A-H i rzymskie I-XII. Od modernizacji w 1995 roku Ford ponownie zmieniał instalację. Dla takiego samochodu korzystaj z Forda Transita 1995-2000. Rok pierwszej rejestracji nie zastępuje sprawdzenia numeracji pod osłoną.
Co sprawdzić przy problemach z instalacją?
Zapalniczka nie działa: rozpocznij od bezpiecznika numer 9 (20 A). Jeśli przepala się po włożeniu ładowarki, sprawdź adapter i gniazdo pod kątem zwarcia. Sprawne inne gniazda dołożone przez zabudowcę mogą być chronione osobną wkładką.
Nie świeci jeden reflektor: światła mijania mają oddzielne zabezpieczenia – 1 (10 A) po prawej i 2 (10 A) po lewej. Dla świateł drogowych są to odpowiednio 13 i 14, po 10 A. Gdy oba reflektory nie działają, sprawdź również przekaźnik B oraz przełącznik zespolony.
Wycieraczki lub spryskiwacze nie pracują: silnik i włącznik przednich wycieraczek zabezpiecza numer 20 (15 A), a przekaźnik wycieraczek ma pozycję IX. Pompa spryskiwacza przedniej szyby występuje na pozycji 10 (10 A). Jeśli auto ma spryskiwacze reflektorów, ich obwód wiąże się z pozycją 6 (20 A), 12 (10 A) oraz przekaźnikiem VIII.
Brak ogrzewania przedniej lub tylnej szyby: ogrzewanie przedniej szyby odpowiada pozycji 7 (20 A) i przekaźnikowi IV. Ogrzewanie tylnej szyby jest na pozycji 5 (20 A) z przekaźnikiem H. W vanach i kamperach nie wszystkie wersje nadwozia mają elektrycznie ogrzewaną tylną szybę.
Problemy z ABS: w pojazdach wyposażonych w ABS mały bezpiecznik 18 (3 A) współpracuje z większymi zabezpieczeniami F3 i F4 (po 30 A). W razie świecenia kontrolki ABS nie ograniczaj diagnostyki do samych bezpieczników – sprawdź też czujniki kół, przewody, złącza i błędy sterownika.
Nie działa dmuchawa ogrzewania: zweryfikuj pozycję 19 i przekaźnik X, ale przed zamianą wkładki sprawdź nadruk amperażu na pojeździe, ponieważ źródła różnią się przy tej pozycji. Jeśli dmuchawa działa tylko na jednym biegu, częściej wymaga sprawdzenia rezystor/opornica lub przełącznik nawiewu.
Nie działa tylna wycieraczka: w wersjach wyposażonych w tę opcję jej obwód wskazano na pozycji 22 (15 A) i przekaźniku V. W furgonach z pełnymi drzwiami bez szyby miejsca te mogą pozostać nieobsadzone.
Silnik, rynek i rocznik mają znaczenie
W Transicie z tego okresu dostępne były m.in. silniki wysokoprężne 2.5 D oraz 2.5 turbodiesel i jednostki benzynowe. Dodatkowe zabezpieczenie ECU (pozycja 8, 3 A) i obwód przekaźnika zasilania (pozycja 23, 3 A) są istotne w odmianach turbodiesel. Z kolei poz. 21 i przekaźnik VI dotyczą automatycznej przekładni z elektrozaworem redukcji biegu. Spryskiwacze reflektorów, przyczepowe instalacje elektryczne, klimatyzacja, ogrzewana przednia szyba oraz ABS wpływają na obsadę elementów.
Jeśli numeracja na pokrywie nie zgadza się z rysunkiem, najpierw ustal dokładną wersję skrzynki i miesiąc produkcji samochodu. Nie należy dopasowywać bezpieczników na podstawie samej etykiety „Transit 1995”. Podstawą prezentowanego zestawienia jest dokumentacja układu Ford Transit 1992-1995 oraz porównanie z materiałami warsztatowymi dla tej generacji.
