Ford Windstar II był oferowany w latach modelowych 1999-2003. Ma dwie główne skrzynki: panel bezpieczników w kabinie pod deską rozdzielczą po lewej stronie kierownicy oraz skrzynkę rozdziału zasilania w komorze silnika.
Układ fizyczny skrzynek pozostaje podobny, ale część funkcji i wartości zmieniała się w trakcie produkcji. Najważniejsze różnice występują między rocznikami 1999-2000, 2001-2002 i 2003, dlatego przy pozycjach zależnych od rocznika zachowano odpowiednie uwagi. Nie należy dobierać bezpiecznika wyłącznie po numerze bez sprawdzenia roku modelowego.
Poprzednią generację opisuje Ford Windstar I 1995-1998. Następcą Windstara był Ford Freestar 2004-2007. Starszym minivanem Forda był natomiast Ford Aerostar, którego instalacja jest całkowicie inna.

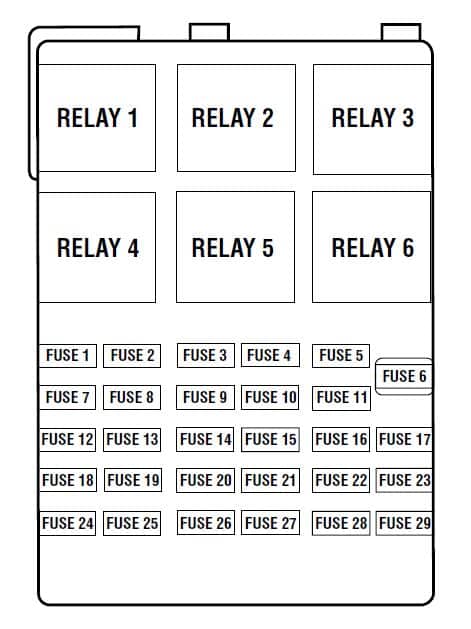

Panel bezpieczników w kabinie
Panel znajduje się pod deską rozdzielczą, po lewej stronie kierownicy, w pobliżu pedału hamulca. W górnej części panelu umieszczono sześć przekaźników, a poniżej bezpieczniki oznaczone numerami 1-29.
W tabeli zachowano różnice rocznikowe. Jeżeli opis zawiera „do 2000 r.” albo „od 2001 r.”, dotyczy to tej samej pozycji w innym wariancie instalacji.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 10 | Lampy stopni, lampy schodkowe, lampy do czytania w drugim rzędzie, lampy do czytania w trzecim rzędzie, lampy Cargo, lampy kopułkowe, lampy mapowe, lampy Visor/Vanity, klawiatura zdalnego bezklawiszowego wejścia (RKE), lusterka obrotowe |
| 2 | 25 | Lampy I/P Courtesy, odtwarzacz kaset wideo (VCP), lampa rękawicowa, moduł Trailer Tow (do 2000 r.) |
| 3 | 15 | od 2001 r.: Silniki lusterek mocy, Silnik z regulowanym pedałem, Moduł pamięci (jeżeli jest wyposażony) |
| 10 | do 2000 r.: Silniki lusterek mocy | |
| 4 | — | Nieużywany |
| 5 | 20 | Gniazdo zasilania w konsoli |
| 6 | 15 | Radio, zmieniarka płyt kompaktowych (CD), moduł zdalnej obsługi bez kluczy, moduł PSD (Power Sliding Door), sterownik radiowy tylnego siedzenia (jeśli jest wyposażony), moduł rozrywki tylnego siedzenia (jeśli jest wyposażony) |
| 7 | 15 | Światła obrysowe tylne lewe, światła awaryjne, światła stopu prawego, światła postojowe tylne prawe, światła postojowe prawe, światła kontrolne |
| 8 | 20 | Tylny moduł elektroniczny: zamki prawych przednich, prawych i lewych drzwi przesuwnych oraz klapy bagażnika, a także siłowniki klap pomocniczego układu klimatyzacji |
| 9 | 10 | Zestaw wskaźników, moduł sterowania układu napędowego (PCM) przekaźnik (cewka) |
| 10 | 15 | Cewka przekaźnika ogrzewania tylnej szyby, tempomat, ABS lub IVD, podgrzewane siedzenia – jeśli występują, zestaw wskaźników, siłownik klapy mieszania powietrza, blokada wybieraka skrzyni biegów, PCM, moduł elektrycznych drzwi przesuwnych, czujniki cofania, panel sterowania klimatyzacją i czujnik kąta skrętu kierownicy – jeśli występuje. |
| 11 | 15 | od 2001 r.: elektryczny sterownik hamulca, cewka elektromagnetyczna blokady zmiany biegów hamulca, tylny moduł elektroniczny |
| 10 | do 2000 r.: Elektryczny sterownik hamulca, cewka elektromagnetyczna zmiany biegów hamulca, tylny moduł elektroniczny | |
| 12 | 20 | Centralna lampa stopu, moduł holowniczy przyczepy (do 2000 r.) |
| 13 | 10 | Prawe tylne światło zakrętowe, Lewe światło stopu, Lewe tylne światło postojowe |
| 14 | 10 | Czujnik automatycznych świateł, wyłącznik nadbiegunowy skrzyni biegów, przedni moduł elektroniczny, moduł kompasu, lusterko elektrochromatyczne, przełącznik konsoli uchylnej drzwi przesuwnych |
| 15 | 20 | od 2001 r.: Gniazdo zasilania w konsoli |
| 16 | 10 | Zestaw wskaźników, tylny moduł elektroniczny (do 2000 r.) |
| 17 | 20 | Zapalniczka papierosów/punkt zasilania, złącze Datalink |
| 18 | 15 | od 2001 r.: Ćwierć okna Silniki, podświetlenie podświetlenie okna RH, podświetlenie podświetlenie okna RH przełącznik blokady RH, podświetlenie podświetlenie Master control switch (LH), Radio, VCP, Wyświetlacz ciekłokrystaliczny (LCD), moduł elektroniczny Front |
| 10 | do 2000 r.: LH Quarter Window Motor, RH Quarter Window Motor, RH Window Switch Backlighting, RH Lock Switch Backlighting, Master Control Switch (LH) Backlighting, Radio | |
| 19 | 10 | Przekaźnik blokady rozruchu (cewka) |
| 20 | — | Nieużywany |
| 21 | — | Nieużywany |
| 22 | 10 | Podgrzewane lusterka |
| 23 | 20 | Gniazdo zasilania w tylnej części nadwozia, pomocniczy przekaźnik dmuchawy #1 i cewki #2 |
| 24 | — | Nieużywany |
| 25 | 10 | Radio (Zabezpieczenie przed kradzieżą) |
| 26 | 10 | Moduł poduszki powietrznej, wskaźnik dezaktywacji poduszki powietrznej pasażera, czujnik nacisku ECU |
| 27 | — | Nieużywany |
| 28 | 10 | Zestaw wskaźników |
| 29 | 2 | 2003: Wyłącznik dezaktywacji tempomatu |
| Przekaźnik | ||
| Relay 1 | Przekaźnik mocy systemu przełączanego #4 | |
| Relay 2 | Dodatkowy przekaźnik opóźnienia | |
| Relay 3 | Przekaźnik silnika dmuchawy przedniej | |
| Relay 4 | Przekaźnik mocy systemu przełączanego #3 | |
| Relay 5 | Przekaźnik ogrzewania tylnej szyby | |
| Relay 6 | Pomocniczy przekaźnik silnika dmuchawy | |

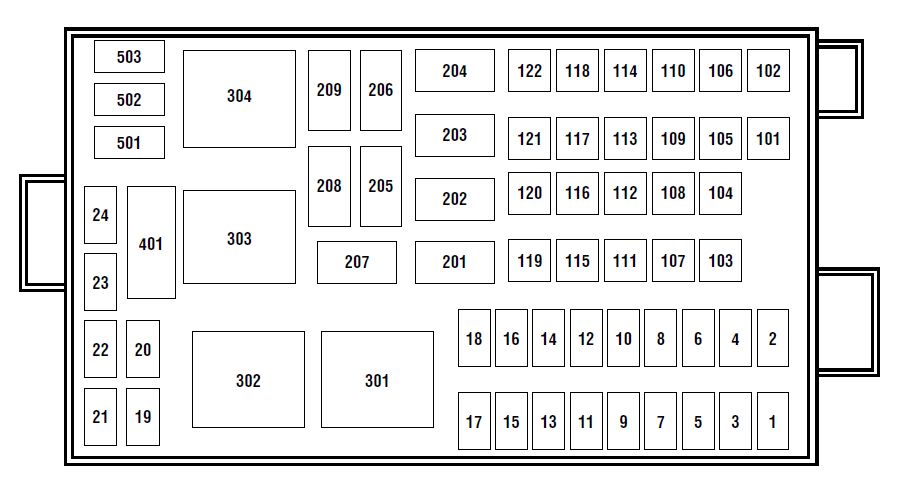

Skrzynka bezpieczników i przekaźników w komorze silnika
Skrzynka rozdziału zasilania znajduje się w komorze silnika. Oprócz bezpieczników mini zawiera bezpieczniki dużej mocy, przekaźniki i diody. W tym zespole różnice między rocznikami są szczególnie istotne.
| Pozycja | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| 1 | 30 | Moduł sterowania układem napędowym (PCM) |
| 2 | 10 | PCM, przedni moduł elektroniczny (FEM) |
| 3 | 10 | Sprzęgło sprężarki klimatyzacji |
| 4 | 25 | Klaksony, przekaźnik klaksonowy (cewka) |
| 5 | 15 | Silnik pompy paliwa, PCM |
| 6 | 30 | Silnik wycieraczki przedniej, przekaźnik wycieraczki przedniej, pompa spryskiwacza przedniego, FEM |
| 7 | 25 | Silnik tylnej wycieraczki, tylna pompa spryskiwacza, tylny przekaźnik wycieraczki (cewka) |
| 8 | — | Nieużywany |
| 9 | 15 | od 2000 r.: Prawe światło główne (światło niskie i wysokie) |
| 10 | 15 | od 2000 r.: Przednie światło postojowe prawe, przednie światło zakrętowe prawe, przednie światło zakrętowe prawe, przednie światło pomocnicze prawe |
| 11 | 15 | od 2000 r.: Przednie światło postojowe lewe, przednie światło zakrętowe lewe, przednie światło zakrętowe lewe, przednie pomocnicze światło drogowe lewe |
| 12 | 15 | od 2000 r.: Lewe światło główne (światło niskie i wysokie) |
| 13 | 10 | od 2001 r.: Alternator field sense |
| 14 | 10 | od 2000 r.: Przedni moduł elektroniczny (silnik zamka drzwi LH) |
| 15 | 20 | od 2001 r.: lampy do holowania przyczep |
| 15 | 1999: Prawe światło główne (światło niskie i wysokie) | |
| 16 | 20 | od 2001 r.: światła obrysowe przyczepy holowniczej |
| 15 | 1999: Lewe światło główne (światło niskie i wysokie) | |
| 17 | — | Nieużywany |
| 18 | — | Nieużywany |
| 19 | 15 | AX4S transaxle, VMV (Vapor Management Valve), cewka przekaźnika sprzęgła klimatyzacji, cewka sterująca EGR, czujnik paliwa silnika H02S #11, czujnik paliwa silnika H02S #21, czujnik katalizatora H02S #12, czujnik katalizatora H02S #22 Czujnik, cewka odpowietrznika kanistra, sterowanie kolektora dolotowego (stan na 2001 rok) |
| 20 | 15 | Cewka zapłonowa, zawór kontroli powietrza wlotowego (IAC), wtryskiwacze paliwa, czujnik masowego przepływu powietrza (MAF), wężownica przekaźnika pompy paliwa, sterowanie pracą kolektora dolotowego, wężownica przekaźnika wentylatora chłodzącego o wysokiej prędkości obrotowej, wężownica przekaźnika wentylatora chłodzącego o niskiej prędkości obrotowej, PCM, odbiornik pasywnego zabezpieczenia przeciwkradzieżowego (stan na 2001 r.), moduł kontroli układu napędowego (do 2000 r.) |
| 21 | 10 | do 1999 roku: Przedni moduł elektroniczny (silnik zamka drzwi LH) |
| 22 | 15 | do 1999 roku: Przednie światło parkowe prawe, przednie światło zakrętowe prawe, przednie światło zakrętowe prawe |
| 23 | 15 | do 1999 roku: Lampa przednia lewa przednia, lampa przednia lewa przednia skrętna, lampa przednia lewa skrętna |
| 24 | — | Nieużywany |
| 101 | 40 | Moduł ABS (ABS) lub IVD |
| 102 | 40 | Moduł ABS lub moduł IVD |
| 103 | 40 | SSP4 Przekaźnik, SSP4 Przekaźnik (cewka) |
| 104 | 30 | od 2001 r.: silniki lewego fotela elektrycznego, silnik podparcia lędźwiowego lewego fotela, moduł pamięci fotela kierowcy |
| 40 | do 2000 r.: Silniki lewego fotela elektrycznego, silnik podparcia lędźwiowego lewego fotela | |
| 105 | 30 | Elektromagnes rozrusznika, przełącznik zapłonu |
| 106 | 30 | Opóźniony przekaźnik akcesoriów, opóźniony przekaźnik akcesoriów, opóźniona cewka przekaźnika, silnik prawego przedniego okna FEM |
| 107 | 50 | Silniki wentylatorów chłodzących silnik, rezystor upustowy wentylatora chłodzącego |
| 108 | 40 | do 1999 roku: przekaźnik SSP2, przekaźnik SSP2 (cewka) |
| 109 | 30 | od 2001 r.: podgrzewane moduły siedzeń |
| 40 | do 1999 roku: przekaźnik SSP1, przekaźnik SSP1 (cewka) | |
| 110 | 50 | Moduł elektrycznych prawych drzwi przesuwnych (PSD) |
| 111 | 40 | od 2001 r.: skrzynka bezpiecznikowa |
| 112 | 30 | Trailer Tow (od 2001 r.), elektryczny sterownik hamulca |
| 113 | 30 | FEM – silnik lewego okna |
| 114 | 40 | Przekaźnik SSP3, cewka przekaźnika SSP3 |
| 115 | 50 | Zasilanie skrzynki bezpieczników #2 |
| 116 | 30 | Przekaźnik ogrzewania tylnej szyby |
| 117 | 40 | Pomocniczy przekaźnik dmuchawy, pomocniczy silnik dmuchawy |
| 118 | 50 | Moduł elektrycznych lewych drzwi przesuwnych |
| 119 | 30 | Zasilanie skrzynki bezpieczników #1 |
| 120 | 40 | Przednia cewka przekaźnika dmuchawy, silnik dmuchawy przedniej |
| 121 | 20 | Przełącznik zapłonu, tylny przekaźnik odszraniania |
| 122 | 40 | Silniki prawego fotela elektrycznego, silnik podparcia lędźwiowego prawego fotela |
| Przekaźnik | ||
| 201 | Nieużywany | |
| 202 | Przekaźnik włączenia/wyłączenia wycieraczki przedniej | |
| 203 | Tylny przekaźnik wycieraczki | |
| 204 | Przekaźnik sprzęgła klimatyzacyjnego | |
| 205 | Przekaźnik klaksonowy | |
| 206 | Nieużywany | |
| 207 | Przekaźnik pompy paliwa | |
| 208 | Nieużywany | |
| 209 | Przekaźnik wysokiej/niskiej prędkości przedniej wycieraczki | |
| 301 | od 2001 r.: Przekaźnik blokady rozruchu do 1999 r.: przekaźnik SSP2 |
|
| 302 | od 2001 r.: przekaźnik wentylatora chłodzącego silnika o wysokiej prędkości obrotowej do 2000 r.: Przekaźnik blokady rozruchu |
|
| 303 | od 2001 r.: przekaźnik wentylatora chłodzącego silnika o niskiej prędkości obrotowej do 1999 r.: przekaźnik SSP1 |
|
| 304 | Przekaźnik PCM | |
| 401 | Nieużywany | |
| Dioda | ||
| 501 | Moduł sterowania układu napędowego – dioda | |
| 502 | do 2000 r.: Dioda sprzęgła klimatyzacyjnego | |
| 503 | Nieużywany | |
Najczęściej szukane bezpieczniki
| Urządzenie | Pozycja | Amperaż [A] | Uwagi |
|---|---|---|---|
| Gniazdo zasilania w konsoli | 5 | 20 A | W rocznikach 1999-2000 opisane jako gniazdo zasilania tablicy przyrządów; w późniejszych jako gniazdo w konsoli. |
| Dodatkowe gniazdo w konsoli | 15 | 20 A | Stosowane od 2001 roku. |
| Zapalniczka / gniazdo zasilania | 17 | 20 A | Ten obwód zasila również złącze diagnostyczne DLC. |
| Pompa paliwa | 5 w skrzynce pod maską | 15 A | Obwód silnika pompy paliwa i PCM. |
| Przednia wycieraczka | 6 w skrzynce pod maską | 30 A | Silnik wycieraczki, przekaźnik i pompa spryskiwacza. |
| Tylna wycieraczka | 7 w skrzynce pod maską | 25 A | Silnik tylnej wycieraczki, pompa spryskiwacza i cewka przekaźnika. |
Różnice między rocznikami 1999-2003
Ford zmieniał obsadę obu skrzynek bez zmiany ogólnego miejsca ich montażu. Przykładowo pozycja 3 w kabinie ma 10 A w rocznikach 1999-2000, natomiast od 2001 roku 15 A i obejmuje także regulowane pedały oraz moduł pamięci. W 2003 roku zmieniają się również wybrane bezpieczniki świateł, instalacji przyczepy i wyposażenia dodatkowego w skrzynce pod maską.
FAQ – Ford Windstar II
Czy schemat z Windstara 1999 pasuje do rocznika 2003?
Fizyczny układ skrzynek jest podobny, ale nie wszystkie przypisania są identyczne. Przy pozycjach zmienionych po 2000 roku należy korzystać z opisu właściwego dla danego roku modelowego.
Gdzie znajduje się bezpiecznik zapalniczki w Windstarze II?
Podstawowa zapalniczka / gniazdo zasilania korzysta z bezpiecznika nr 17 – 20 A w panelu kabiny. Dodatkowe gniazda mogą korzystać również z pozycji 5 i, od 2001 roku, 15.
