Honda S2000 (1999–2009) – bezpieczniki schemat

Przedział pasażerski

Honda S2000 – schemat bezpieczników – przedział pasażerski
  1. Skrzynka bezpiecznikowa
  2. Moduł sterujący silnika (ECM)
  3. ’06 -’09: Przekaźnik sterujący elektronicznego układu sterowania przepustnicą (ETCS)
  4. Przekaźnik odcinania świateł drogowych
  5. ’00 -’01: Przerywany przekaźnik wycieraczek
    ’02 -’09: Przekaźnik odmgławiacza tylnej szyby
  6. Centralny zamek z pilotem
  7. ’00 -’05: tempomat
  8. ’06 -’09: Moduł sterujący siłownika przepustnicy

Skrzynka bezpieczników w przedziale pasażerskim

Honda S2000 – schemat bezpieczników – skrzynka bezpieczników w przedziale pasażerskim
Nr ZA Obwody
1 10 Jednostka uzupełniającego systemu bezpieczeństwa (SRS)
2) 15 Zespół dodatkowego urządzenia przytrzymującego (SRS), pompa paliwa, moduł sterujący immobilizera-odbiornik (’06 -’09), główny przekaźnik PGM-FI (’00 -’05), zespół zbiornika paliwa, wskaźnik odcięcia poduszki powietrznej pasażera, masa pasażera Jednostka czujnika
3) 7,5 Przełącznik blokady sprzęgła, przełącznik rozruchu silnika, przekaźnik odcinania rozrusznika, elektromagnes rozrusznika
4 15 ’00 -’05: Cewki zapłonowe
5 7,5 Światła cofania, światło układu ładowania (’04 -’05), wskaźnik świateł do jazdy dziennej (DRL), jednostka sterująca elektronicznego wspomagania kierownicy (EPS), zespół wskaźników, jednostka sterująca zamka drzwi bezkluczykowych, jednostka sterująca kabrioletu
6 15 Elektrozawór sterowania powietrzem, alternator, wskaźnik układu ładowania (’00 -’03), tempomat, wyłącznik główny tempomatu, wyłącznik elektryczny detektora obciążenia (ELD), elektromagnetyczny zawór obejściowy kontroli EVAP (EVAP), elektrozawór obejściowy zaworu EVAP , Zawór upustowy pochłaniacza EVAP, pierwotne i wtórne podgrzewane czujniki tlenu, przekaźnik zmiany odmgławiacza tylnej szyby (’02 -’05)
7 7,5 Włącz przekaźnik sygnału / zagrożenia
8 20 Przełącznik główny szyby, silnik wycieraczki przedniej szyby, przekaźnik wycieraczek przerywanych
9 10 Akcesorium: gniazdo zasilania, moduł audio, zdalny wyłącznik radiowy, zamienny górny włącznik światła
10 7,5 ’06 -’09: Przekaźnik czujnika stosunku powietrza (A / F) (LAF)
11 7,5 ’06 -’09: Przekaźnik sterujący elektronicznego układu sterowania przepustnicą (ETCS)
12 15 Silnik spryskiwacza przedniej szyby, kabrioletowy wyłącznik górny
13 7,5 Przerywany obwód napędowy wycieraczek (w zestawie wskaźników)
14 15 ’06 -’09: Moduł sterujący siłownika przepustnicy
15 20 ’06 -’09: Czujnik nr 1 stosunku powietrza (A / F), zawór odpowietrzania pochłaniacza pochłaniacza par paliwa (EVAP)
16 15 ’06 -’09: Cewki zapłonowe, przekaźnik cewki zapłonowej
17 20 Silnik szyby kierowcy
18 20 Silnik szyby pasażera, kabriolet od góry
19 7,5 Modulator-moduł sterujący ABS (’00 -’05), moduł sterujący światłami do jazdy dziennej, siłownik lusterka elektrycznego, przekaźnik odmgławiacza tylnej szyby
20 7,5 Przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik silnika dmuchawy, przekaźnik wentylatora skraplacza klimatyzacji, panel sterowania nagrzewnicy, przekaźnik wentylatora chłodnicy, silnik sterowania recyrkulacją
21 7,5 Moduł sterujący silnika (ECM), główny przekaźnik PGM-FI (’00 -’05), jednostka sterująca układu monitorowania ciśnienia w oponach (TPMS)
22 15 Jednostka audio
23 10 Przekaźnik świateł tylnych, światło zespołu audio, światło głównego włącznika tempomatu, przednie światła postojowe, światła wskaźników, światło ostrzegawcze, światło nagrzewnicy, panel sterowania nagrzewnicy, moduł sterujący zamka drzwi bez kluczyka, światło tablicy rejestracyjnej, złącze opcjonalne, zamienny górny włącznik światła, pilot radiowy Włączniki, tylne boczne światła pozycyjne, tylne światła, włącznik odmgławiacza tylnej szyby, lampka kontrolna odcięcia poduszki powietrznej pasażera (’06 -’09), lampka wyłączająca VSA
24 7,5 Oświetlenie sufitowe / punktowe, bagażnik
25 7,5 Moduł sterujący silnika (ECM), zespół wskaźników, panel sterowania nagrzewnicą, lampka kontrolna immobilizera, górna kabrioletowa jednostka sterująca, odbiornik jednostki sterującej immobilizera (’06 -’09), odbiornik XM, wskaźnik układu immobilizera
26 15 Centralny zamek z pilotem, elektromagnes otwierający pokrywę bagażnika
27 10 Jednostka sterująca światłami do jazdy dziennej
28
Przekaźnik
R1 Włącz sygnał / zagrożenie
R2 ’00 -’01 (Hardtop): odmgławiacz tylnej szyby
R3 Cięcie początkowe
R4 Światła tylne
Honda S2000 – schemat bezpieczników – przedział pasażerski
  1. Przekaźnik cewki zapłonowej
  2. Przekaźnik czujnika stosunku paliwa do powietrza (A / F)
  3. ’00 -’05: Przekaźnik główny PGM-FI
  4. ’06 -’09: Główny przekaźnik PGM-FI nr 1
  5. ’06 -’09: Główny przekaźnik PGM-FI nr 2
  6. Jednostka sterująca światłami do jazdy dziennej
  7. Jednostka sterująca świateł do jazdy dziennej
  8. Cabrio Top Control Unit
  9. Jednostka audio
  10. Jednostka uzupełniającego systemu bezpieczeństwa (SRS)
  11. Przekaźnik zapłonu (IG2)
  12. Przekaźnik gniazda zasilania akcesoriów
Honda S2000 – schemat bezpieczników – przedział pasażerski
  1. Przełącznik główny podnośnika szyb
  2. ’02 -’09: Przekaźnik zmiany odmgławiacza tylnej szyby

Komora silnika

Honda S2000 – schemat skrzynki bezpieczników – komora silnika
  1. Skrzynka bezpieczników nr 1
  2. Jednostka sterująca elektronicznego wspomagania kierownicy (EPS)
  3. ’02 -’05: Przerywany przekaźnik wycieraczek
  4. Skrzynka bezpieczników nr 2
  5. ’06 -’09: Przerywany przekaźnik wycieraczek
  6. Modulator-jednostka sterująca ABS (VSA (’06 -’09))
  7. ’00 -’05: Przekaźnik pompy powietrza

Skrzynka bezpieczników w komorze silnika nr 1

Honda S2000 – schemat skrzynki bezpieczników – skrzynka bezpieczników komory silnika 1
Nr ZA Obwody
41 100 Bateria, rozdział mocy
42 40 Włącznik zapłonu (BAT)
43 20 Reflektor prawy (światła mijania / drogowe), jednostka sterująca światłami do jazdy dziennej
44
45 20 Lewy reflektor (światła drogowe / mijania), sterownik świateł do jazdy dziennej, zespół wskaźników, wskaźnik świateł drogowych, przekaźnik odcinania świateł drogowych
46 15 Złącze łącza danych (DLC), główny przekaźnik PGM-FI (’00 -’05), czujnik położenia wału korbowego (CKP) (’06 -’09), czujnik położenia wałka rozrządu (C06) (’06 -’09), sterowanie silnikiem Moduł (ECM (’06 -’09))
47 10 ’00 -’01: Modulator-moduł sterujący ABS, światła stopu, tempomat, moduł sterujący silnika (ECM), światło stopu montowane wysoko, klakson
15 ’02 -’09: Modulator-moduł sterujący ABS (’02 -’05), światła stopu, tempomat (’02 -’05), moduł sterujący silnika (ECM), światło stopu montowane wysoko, klakson
48 20 ’00 -’05: Modulator-moduł sterujący ABS
30 ’06 -’09: Modulator-sterownik VSA
49 10 Światła awaryjne
50 30 ’00 -’05: Modulator-moduł sterujący ABS
30 ’06 -’09: Modulator-sterownik VSA
51 40 Bezpieczniki: nr 17, 18
52 20 Prawy kabriolet silnika górnego
53 20 ’08 -’09: Przekaźnik gniazda zasilania akcesoriów
54 20 Bezpieczniki: nr 22, 23, 24, 25, 26, 27
55 20 Lewy kabriolet silnika górnego
56 40 Silnik dmuchawy
57 20 Silnik wentylatora chłodnicy
58 20 Silnik wentylatora skraplacza układu klimatyzacji, sprzęgło sprężarki układu klimatyzacji
59 20 Bezpieczniki: nr 14, 15, 16
* * Zapasowy bezpiecznik
Przekaźnik
R1 Prawy reflektor
R2 Lewy reflektor
R3 Róg
R4 Wentylator skraplacza klimatyzacji
R5 Silnik dmuchawy
R6 Wentylator chłodnicy
R7 Sprzęgło sprężarki układu klimatyzacji

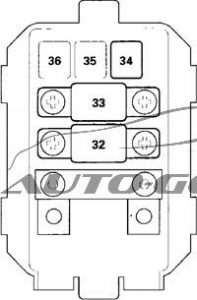

Skrzynka bezpieczników w komorze silnika nr 2)

Honda S2000 – schemat skrzynki bezpieczników – skrzynka bezpieczników komory silnika 2
Nr ZA Obwody
32 60 ’00 -’05: Czujnik prądu elektrycznego pompy powietrza
33 70 Jednostka sterująca elektronicznego wspomagania kierownicy (EPS)
34 20 Odmgławiacz tylnej szyby
35
36
