Hyundai Tucson NX4 2025 ma dwie główne skrzynki bezpieczników: panel w kabinie po stronie kierowcy oraz skrzynkę rozdziału zasilania w komorze silnika. Poniższe zestawienie opracowano na podstawie fabrycznej instrukcji Hyundai dla rocznika 2025 i zachowuje pełne oznaczenia bezpieczników producenta.
Ważne: ten artykuł dotyczy standardowej wersji NX4 2025 opisanej w instrukcji dla układu niehybrydowego. Tucson HEV i PHEV mają własne elementy instalacji wysokiego napięcia i odmienną obsadę części zabezpieczeń. Zawsze porównaj tabelę z etykietą po wewnętrznej stronie pokrywy swojej skrzynki.
Gdzie znajdują się skrzynki bezpieczników?
Panel kabinowy znajduje się po stronie kierowcy, w dolnej części deski rozdzielczej za zdejmowaną pokrywą. Skrzynka w komorze silnika znajduje się pod maską w zamykanej skrzynce E/R. Na wewnętrznej stronie pokryw znajdują się fabryczne etykiety z rozmieszczeniem bezpieczników.

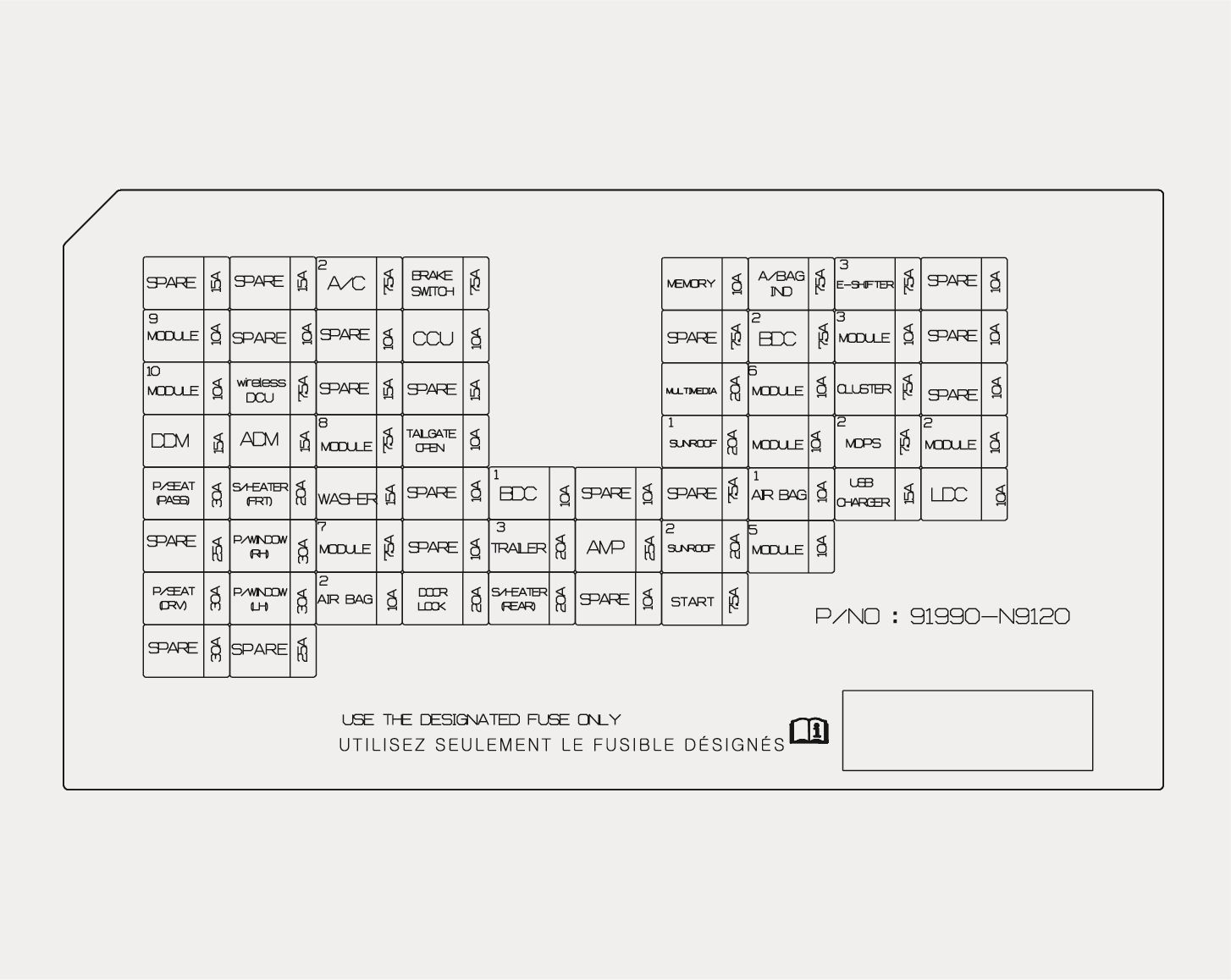

Panel bezpieczników w kabinie
| Pozycja / oznaczenie | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| A/C3 | 15 | Skrzynka E/R – przekaźnik PTC Heater 1, sterownik klimatyzacji, moduł klimatyzacji. |
| BRAKE SWITCH | 7,5 | Wyłącznik świateł STOP, BDC. |
| MEMORY | 7,5 | Head-Up Display, BDC, przetwornica Low DC-DC, oświetlenie ambientowe konsoli i deski, sterowanie klimatyzacją, oświetlenie drzwi kierowcy i pasażera. |
| A/BAG IND | 7,5 | Konsola sufitowa – kontrolka systemu poduszek powietrznych. |
| E-SHIFTER3 | 7,5 | SCU, elektroniczny wybierak automatycznej skrzyni biegów. |
| MODULE9 | 10 | Elektryczny fotel kierowcy, moduł pamięci fotela, elektryczna klapa bagażnika, czujnik deszczu, złącze diagnostyczne, zewnętrzne klamki Smart Key, światła awaryjne. |
| CCU | 10 | Moduł CCU. |
| BDC2 | 7,5 | Moduł BDC. |
| MODULE3 | 10 | CCU, wyłącznik świateł STOP. |
| MODULE10 | 10 | Kamera wewnętrzna ICC. |
| wireless DCU | 7,5 | Moduł DCU. |
| MULTIMEDIA | 20 | Przetwornica Low DC-DC. |
| MODULE6 | 10 | Wzmacniacz, ładowarka bezprzewodowa telefonu, klimatyzacja, moduł pamięci fotela, konsola sufitowa, Low DC-DC, złącze diagnostyczne, rozpoznawanie odcisku palca, CCNC, lusterko fotochromatyczne, kamera ICC. |
| CLUSTER | 7,5 | Head-Up Display, zestaw wskaźników. |
| DDM | 15 | Moduł drzwi kierowcy, elektryczne lusterko kierowcy. |
| ADM | 15 | Elektryczne lusterko pasażera. |
| MODULE8 | 7,5 | Pomocniczy akumulator litowy 12 V. |
| TAILGATE OPEN | 10 | PDC – przekaźnik otwierania klapy bagażnika. |
| SUNROOF1 | 20 | Sterownik szyberdachu – silnik szyby. |
| MODULE4 | 10 | Moduł drzwi kierowcy. |
| MDPS2 | 7,5 | Elektryczne wspomaganie kierownicy MDPS. |
| MODULE2 | 10 | BDC, Low DC-DC, CCU, DCU. |
| P/SEAT PASS | 30 | Elektryczny fotel pasażera. |
| S/HEATER FRT | 20 | Wentylacja i ogrzewanie przednich foteli. |
| WASHER | 15 | Przełącznik wielofunkcyjny – spryskiwacze. |
| BDC1 | 10 | BDC, moduły Bluetooth 1 i 2, tryb Sport, przednie i tylne moduły UWB lewe/prawe. |
| AIR BAG1 | 10 | Sterownik SRS, czujnik zajęcia fotela pasażera. |
| USB CHARGER | 15 | Przednie i tylne gniazda ładowania USB. |
| LDC | 10 | Wzmacniacz, CCNC, klawiatura CCNC, zestaw wskaźników, HUD, klimatyzacja, moduł parkowania ADAS, tylne radary narożne, ładowarka bezprzewodowa. |
| P/WINDOW RH | 30 | Prawa tylna szyba, moduł bezpiecznej szyby pasażera, przełącznik szyby pasażera. |
| MODULE7 | 7,5 | BDC. |
| TRAILER3 | 20 | Elektroniczny sterownik hamulca przyczepy. |
| AMP | 25 | Zasilanie przez przetwornicę Low DC-DC. |
| SUNROOF2 | 20 | Sterownik szyberdachu – silnik rolety. |
| MODULE5 | 10 | Przełączniki deski, kamera przednia, AWD ECM, CDCU, wskaźnik położenia wybieraka A/T, przełączniki konsoli, moduł parkowania ADAS. |
| P/SEAT DRV | 30 | Elektryczny fotel kierowcy, moduł pamięci fotela. |
| P/WINDOW LH | 30 | Moduł bezpiecznej szyby kierowcy, lewa tylna szyba. |
| AIR BAG2 | 10 | Sterownik SRS. |
| DOOR LOCK | 20 | PDC – przekaźniki zamykania i otwierania drzwi, funkcja Two Turn Unlock. |
| S/HEATER RR | 20 | Ogrzewanie tylnych siedzeń. |
| START | 7,5 | BDC, PCM. |

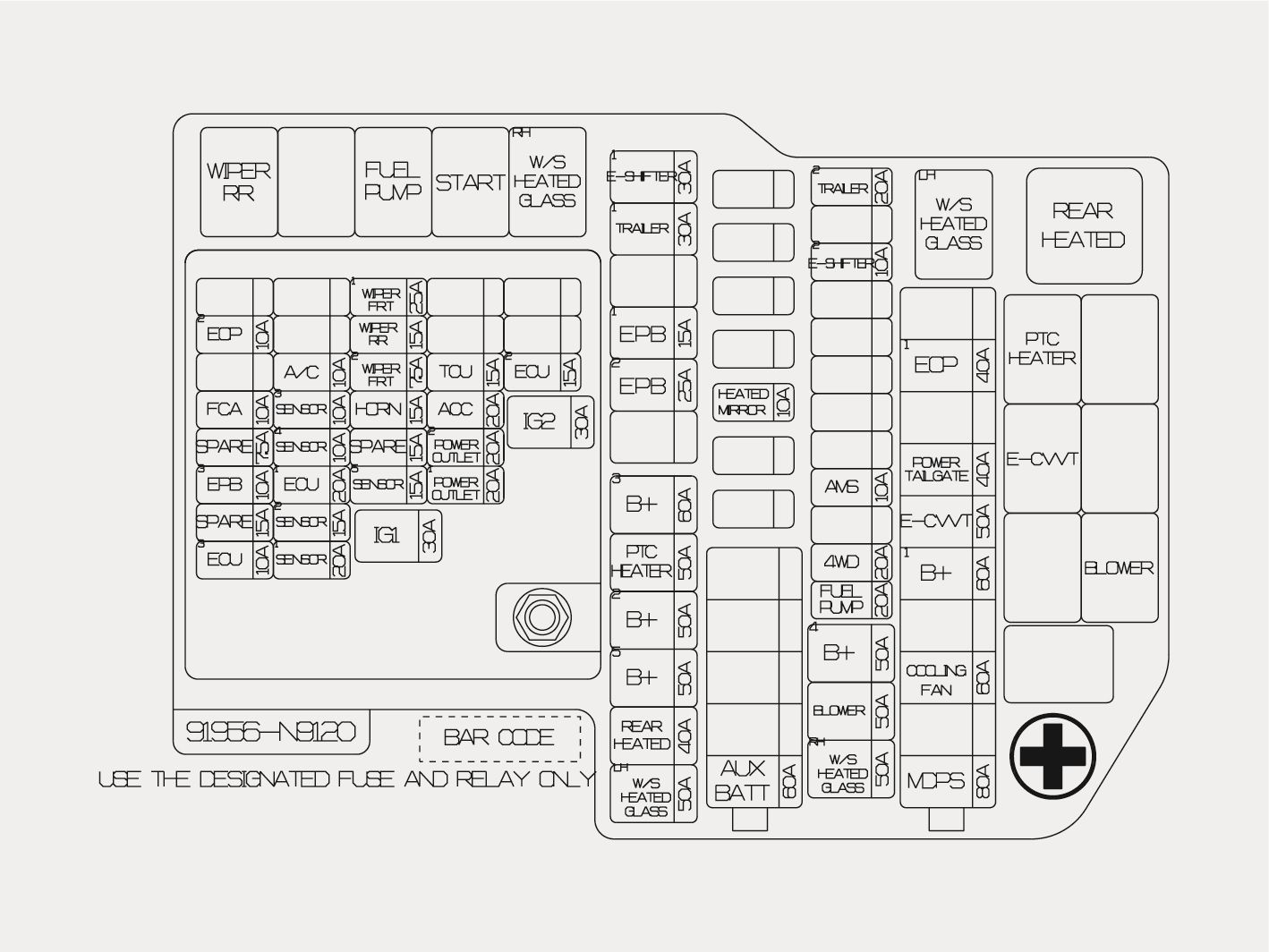

Skrzynka bezpieczników w komorze silnika
| Pozycja / oznaczenie | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| MULTI FUSE-1 – MDPS | 80 | Moduł elektrycznego wspomagania kierownicy MDPS. |
| MULTI FUSE-1 – COOLING FAN | 60 | Sterownik wentylatora chłodnicy. |
| MULTI FUSE-1 – B+1 | 60 | PDC – obwody IPS2, IPS3, IPS4, IPS5, IPS6, IPS7. |
| MULTI FUSE-1 – E-CVVT | 50 | Skrzynka E/R – przekaźnik E-CVVT. |
| MULTI FUSE-1 – POWER TAILGATE | 40 | Moduł elektrycznej klapy bagażnika. |
| MULTI FUSE-1 – EOP1 | 40 | Elektryczna pompa oleju. |
| MULTI FUSE-2 – AUX BATT | 60 | Pomocniczy akumulator litowy 12 V. |
| FUSE – BLOWER | 50 | Skrzynka E/R – przekaźnik dmuchawy. |
| FUSE – B+4 | 50 | PDC – m.in. centralny zamek, BRAKE SWITCH, TRAILER3, CCU, BDC1, ogrzewanie tylnych siedzeń, klapa bagażnika, MEMORY i MULTIMEDIA. |
| FUSE – FUEL PUMP | 20 | Skrzynka E/R – przekaźnik pompy paliwa. |
| FUSE – 4WD | 20 | Sterownik AWD ECM. |
| FUSE – AMS | 10 | Czujnik akumulatora. |
| FUSE – E-SHIFTER2 | 10 | SCU, elektroniczny wybierak automatycznej skrzyni biegów. |
| FUSE – TRAILER2 | 20 | Moduł przyczepy. |
| FUSE – HEATED MIRROR | 10 | Ogrzewanie tylnej szyby, podgrzewane lusterka kierowcy i pasażera. |
| FUSE – REAR HEATED | 40 | Skrzynka E/R – przekaźnik ogrzewania tylnej szyby. |
| FUSE – B+5 | 50 | PDC – SUNROOF1, SUNROOF2, AIR BAG2, AMP. |
| FUSE – B+2 | 50 | PDC – IPS9, IPS11, IPS12. |
| FUSE – B+3 | 60 | PDC – fotele, moduły drzwi, szyby, wireless DCU, ogrzewanie przednich siedzeń, MODULE9 i MODULE10. |
| FUSE – EPB2 | 25 | Sterownik ESP. |
| FUSE – EPB1 | 15 | Sterownik ESP. |
| FUSE – TRAILER1 | 30 | Moduł przyczepy. |
| FUSE – E-SHIFTER1 | 30 | SCU. |
| PCB – IG1 | 30 | Przekaźnik PDM IG1. |
| PCB – IG2 | 30 | Przekaźnik PDM IG2, przekaźnik rozrusznika w skrzynce E/R. |
| PCB – ECU3 | 10 | PCM. |
| PCB – EPB3 | 10 | Sterownik ESP. |
| PCB – FCA | 10 | Przedni radar. |
| PCB – EOP2 | 10 | Elektryczna pompa oleju. |
| PCB – SENSOR1 | 20 | Cewki zapłonowe 1-4. |
| PCB – SENSOR2 | 15 | Sondy lambda przed i za katalizatorem. |
| PCB – ECU1 | 20 | PCM. |
| PCB – SENSOR4 | 10 | Skrzynka E/R – przekaźnik pompy paliwa. |
| PCB – SENSOR3 | 10 | Zawory sterowania olejem, EVAP/Purge, zmienna pompa oleju, zmienny dolot, sterownik wentylatora, czujnik poziomu oleju, zawór zamknięcia pochłaniacza. |
| PCB – A/C | 10 | Przekaźnik klimatyzacji w bloku PCB. |
| PCB – SENSOR5 | 15 | Wtryskiwacze 1-4 – MPI. |
| PCB – HORN | 15 | Przekaźnik klaksonu. |
| PCB – WIPER FRT2 | 7,5 | PCM. |
| PCB – WIPER RR | 15 | Przekaźnik tylnej wycieraczki, silnik tylnej wycieraczki. |
| PCB – WIPER FRT1 | 25 | Silnik przednich wycieraczek. |
| PCB – POWER OUTLET1 | 20 | Gniazdo zasilania w bagażniku. |
| PCB – POWER OUTLET2 | 20 | Przednie gniazdo zasilania. |
| PCB – ACC | 20 | PDC – MODULE2, USB CHARGER. |
| PCB – TCU | 15 | PCM. |
| PCB – ECU2 | 15 | PCM. |
Najczęściej szukane bezpieczniki w Tucsonie 2025
Przednie gniazdo 12 V jest zabezpieczone przez POWER OUTLET2 – 20 A, a gniazdo w bagażniku przez POWER OUTLET1 – 20 A. Ładowarki USB mają osobny bezpiecznik USB CHARGER – 15 A. Wycieraczki przednie korzystają z WIPER FRT1 – 25 A oraz WIPER FRT2 – 7,5 A, a tylna z WIPER RR – 15 A.
W aucie z hakiem i fabrycznym wyposażeniem holowniczym warto rozróżnić trzy obwody: TRAILER1 – 30 A, TRAILER2 – 20 A oraz TRAILER3 – 20 A. Ten ostatni dotyczy elektronicznego sterownika hamulca przyczepy.
Co zrobić, jeśli nowy bezpiecznik ponownie się przepala?
Nie montuj wkładki o wyższym amperażu. Jeśli bezpiecznik przepala się ponownie, trzeba znaleźć zwarcie albo przeciążony odbiornik. Przy gniazdach zasilania częstą przyczyną jest uszkodzona ładowarka lub metalowy przedmiot w gnieździe, a przy instalacji przyczepy – wilgoć albo uszkodzenie wiązki przy haku.
Jeśli pracujesz przy starszym Tucsonie/ix35, układ jest zupełnie inny. Zobacz Hyundai Tucson LM / ix35 2010-2015.
FAQ – Hyundai Tucson NX4 2025
Który bezpiecznik odpowiada za przednie gniazdo 12 V?
W skrzynce w komorze silnika jest to POWER OUTLET2 – 20 A. POWER OUTLET1 – 20 A zabezpiecza gniazdo w bagażniku.
Gdzie jest bezpiecznik ładowarek USB?
W panelu kabinowym znajduje się USB CHARGER – 15 A. Osobne moduły multimedialne i przetwornice mają własne zabezpieczenia.
Czy tabela pasuje do Tucsona 2025 Hybrid i Plug-in Hybrid?
Nie należy tego zakładać. HEV i PHEV mają dodatkową instalację elektryczną i osobną dokumentację bezpieczników. Ta strona dotyczy układu niehybrydowego NX4 2025.
Dlaczego na pokrywie mojej skrzynki może być mniej pozycji?
Hyundai zaznacza, że obsada zależy od wyposażenia i rynku. Etykieta na konkretnym samochodzie ma pierwszeństwo przed ogólną tabelą instrukcji.
