Kia Sorento II XM 2009-2015 – bezpieczniki i przekaźniki

Ten schemat dotyczy drugiej generacji Kia Sorento, oznaczanej jako Sorento II, Sorento 2G lub Sorento XM. Model był produkowany w latach 2009-2015 i w trakcie tego okresu przeszedł modernizację.

W Sorento XM występują dwa podstawowe warianty panelu bezpieczników w kabinie oraz kilka odmian skrzynki pod maską. Różnice zależą od roku produkcji, rynku sprzedaży, silnika benzynowego lub Diesla, napędu 4WD, systemu Smart Key, rodzaju klimatyzacji i wyposażenia dodatkowego.

W 2015 roku na części rynków pojawiła się już trzecia generacja Sorento UM. Przed korzystaniem ze schematu należy upewnić się, że samochód ma oznaczenie XM. Nowsze Sorento UM ma zupełnie inną instalację.

Przed wymianą bezpiecznika porównaj oznaczenie i amperaż z etykietą umieszczoną na wewnętrznej stronie pokrywy skrzynki. Jeżeli układ w samochodzie różni się od grafiki, rozstrzygające są oznaczenia znajdujące się w pojeździe.

Dla innych generacji zobacz także Kia Sorento I BL 2002-2010, Kia Sorento III UM 2016-2017 oraz Kia Sorento III 2018.

Najczęściej sprawdzane obwody

Problem	Bezpiecznik lub przekaźnik	Lokalizacja
Silnik kręci, ale nie uruchamia się	F/PUMP 15 A, ECU 1-4, SENSOR 1-4, ECU 30 A i przekaźnik sterowania silnikiem	Komora silnika
Nie działa pompa paliwa	F/PUMP 15 A, SENSOR 4 15 A i przekaźnik pompy paliwa	Komora silnika
Rozrusznik nie reaguje	START 7,5 A, IGN2 40 A oraz przekaźnik START lub SUB START	Kabina i komora silnika
Nie działają przednie wycieraczki	WIPER FRT 25 A i przekaźnik WIPER LOW	Kabina i komora silnika
Nie działa tylna wycieraczka	WIPER RR 15 A i przekaźnik tylnej wycieraczki	Skrzynka w kabinie
Nie działa dmuchawa przednia	BLOWER 40 A i przekaźnik dmuchawy	Komora silnika
Nie działa nawiew z tyłu	BLOWER RR 20 A i przekaźnik tylnej klimatyzacji	Skrzynka w kabinie
Nie włącza się wentylator chłodnicy	C/FAN 50 lub 60 A, SENSOR 1 lub 2 oraz przekaźniki wentylatora	Komora silnika
Świeci kontrolka ABS lub ESC	ABS 7,5 A, ABS1 40 A i ABS2 40 A	Komora silnika
Nie działa napęd 4WD	4WD 10 lub 20 A, MODULE 1 lub MODULE 3	Kabina lub komora silnika
Nie działają szyby elektryczne	P/WDW LH 25 A, P/WDW RH 25 A i I/P B+4	Kabina i komora silnika
Nie działa centralny zamek	DR LOCK 20 A oraz I/P B+1 lub I/P B+4	Kabina i komora silnika
Nie działa ogrzewanie tylnej szyby	RR HTD 40 A i przekaźnik ogrzewania szyby	Komora silnika
Nie działa wspomaganie kierownicy	MDPS 80 A – w wariantach z elektrycznym wspomaganiem	Komora silnika
Nie działa klakson	HORN 15 A i przekaźnik klaksonu	Komora silnika
Diesel ciężko uruchamia się na zimno	GLOW 80 A i przekaźnik świec żarowych	Dodatkowy blok Diesla

Gdzie znajdują się skrzynki bezpieczników?

W Kia Sorento XM bezpieczniki i przekaźniki znajdują się w następujących miejscach:

• panel w kabinie – pod deską rozdzielczą po stronie kierowcy, za zdejmowaną osłoną,
• główna skrzynka pod maską – po lewej stronie komory silnika, w pobliżu akumulatora,
• dodatkowa skrzynka Diesla – występuje w samochodach z silnikiem wysokoprężnym.

W samochodach wyposażonych w Smart Key część przekaźników zapłonu i rozruchu znajduje się w module PDM. Pozostałe przekaźniki mogą być wbudowane w skrzynkę IPM lub ICM i nie zawsze dają się wymienić bez rozebrania całego modułu.

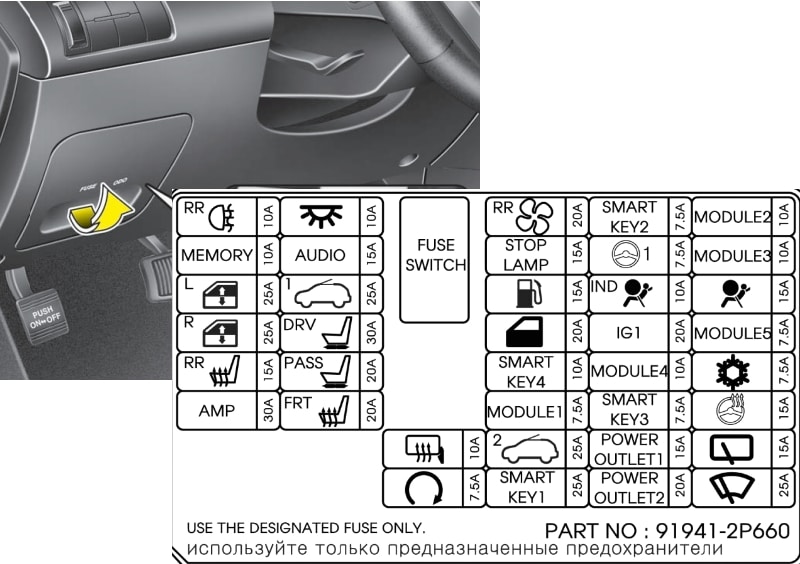

Skrzynka bezpieczników w kabinie

Panel znajduje się pod deską rozdzielczą po stronie kierowcy. Po zdjęciu osłony widoczna jest skrzynka bezpieczników oraz diagram odpowiadający wyposażeniu samochodu.

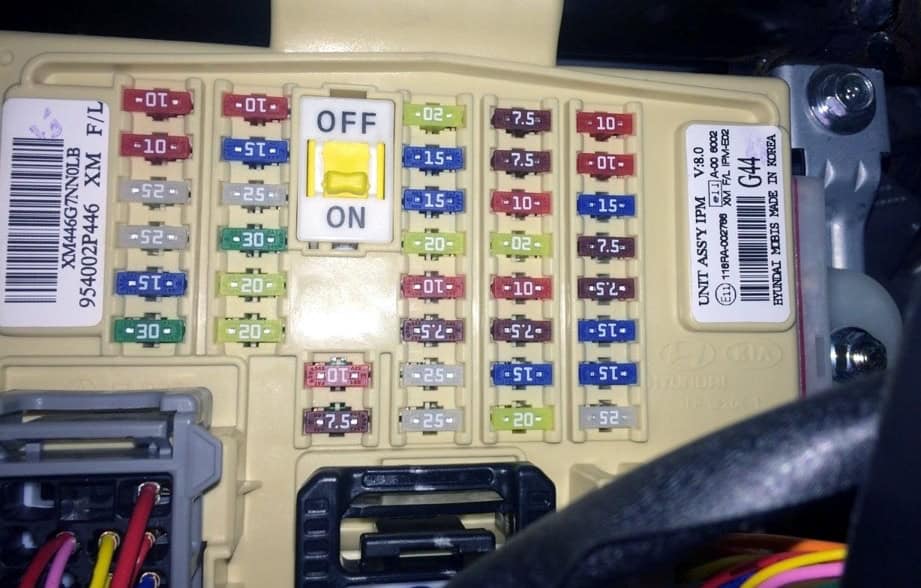

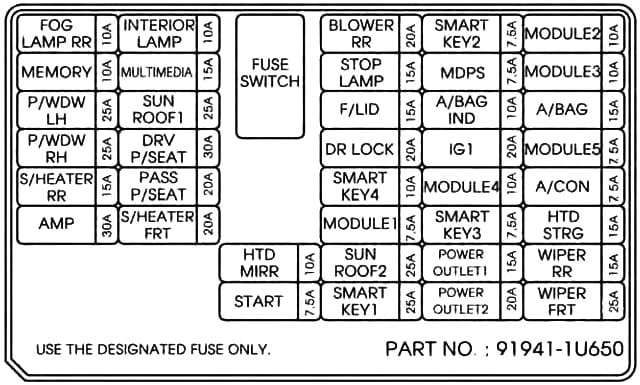

Wariant panelu 1

Oznaczenie	Prąd [A]	Chroniony obwód
MODULE 2	10	Zestaw wskaźników, układ poziomowania reflektorów, alternator, lusterko elektrochromatyczne, asystent parkowania, system kontroli pasa ruchu, radio i nawigacja oraz wybrane obwody Diesla
MODULE 1	7,5	Przełącznik trybu sportowego, elektromagnes blokady wybieraka i blokada kluczyka
A/BAG IND	10	Kontrolka poduszek powietrznych w zestawie wskaźników i zegar
A/BAG	15	Sterownik poduszek powietrznych SRS i moduł wykrywania pasażera
START	7,5	Przekaźnik rozrusznika, pomocniczy przekaźnik rozruchu, alarm i moduł PDM
WIPER RR	15	Tylna wycieraczka, jej silnik, przekaźnik i przełącznik wielofunkcyjny
WIPER FRT	25	Przednie wycieraczki, silnik wycieraczek i przekaźnik niskiej prędkości
MODULE 3	10	Zestaw wskaźników, klimatyzacja, sterownik 4WD, ESC, TPMS, czujnik kąta skrętu, asystenci parkowania, system wykrywania martwego pola, moduły szyb oraz sterowanie siedzeniami
A/CON	7,5	Przedni panel klimatyzacji, czujnik temperatury wnętrza, jonizator, tylny przekaźnik klimatyzacji i przekaźnik dmuchawy
AMP	30	Wzmacniacz systemu audio
P/OUTLET 1	15	Gniazdo zasilania w konsoli środkowej
P/OUTLET 2	20	Przednie lub bagażnikowe gniazdo zasilania – zależnie od wersji
BLOWER RR	20	Przekaźnik tylnego wentylatora klimatyzacji
P/WDW LH	25	Szyby elektryczne po lewej stronie i moduł zabezpieczenia szyby kierowcy
P/WDW RH	25	Szyby elektryczne po prawej stronie
DR LOCK	20	Przekaźniki zamykania i otwierania drzwi oraz siłowniki zamków
SMART KEY 4	10	Przycisk Start/Stop, uchwyt kluczyka i moduł Smart Key
S/HTR FRT	20	Podgrzewanie przednich siedzeń
P/SEAT DRV	30	Elektryczna regulacja fotela kierowcy i podparcia lędźwiowego
P/SEAT PASS	20	Elektryczna regulacja fotela pasażera
HTD STRG	15	Podgrzewanie kierownicy
F/LID	15	Sterowanie klapką wlewu paliwa
MODULE 4	10	Radio, nawigacja, zegar, wzmacniacz, lusterka i przełączniki szyb
HTD MIRR	10	Podgrzewanie lusterek zewnętrznych i moduł klimatyzacji
SMART KEY 1	25	Główne zasilanie modułu Smart Key
SMART KEY 2	7,5	Moduł Smart Key
SMART KEY 3	7,5	Moduł Smart Key
S/HEATER RR	15	Przekaźniki podgrzewania tylnych siedzeń
INTERIOR LAMP	10	Oświetlenie wnętrza, bagażnika, drzwi, progów i osłon przeciwsłonecznych
MEDIA AUDIO	15	Radio, system multimedialny, nawigacja i system telematyczny
MEMORY	10	TPMS, zestaw wskaźników, gniazdo diagnostyczne, klimatyzacja, zegar, pamięć fotela, sterowanie szybami i składanie lusterek

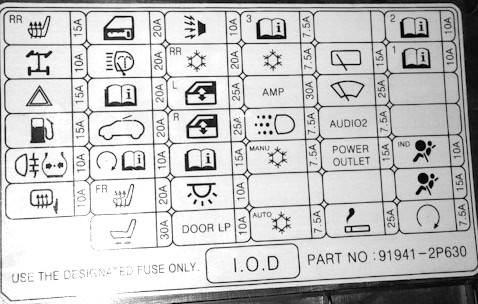

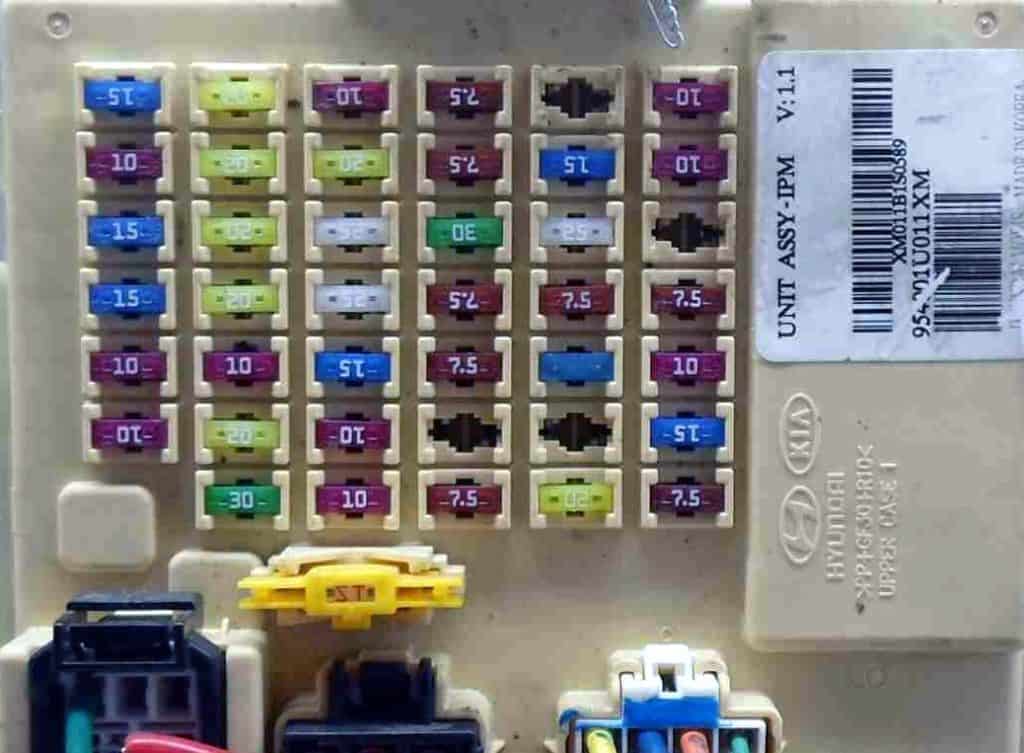

Wariant panelu 2

Drugi panel występuje w samochodach o innym wyposażeniu lub z innego okresu produkcji. Nie należy przypisywać go wyłącznie do jednego rocznika – najważniejszy jest wygląd skrzynki i opis na jej pokrywie.

Oznaczenie	Prąd [A]	Chroniony obwód
MODULE 2	10	Zestaw wskaźników, TPMS, radio, przyciski kierownicy, ESC, DBC, alternator, Smart Key, nawigacja i BCM
MODULE 1	10	Smart Key, asystent parkowania, bezpieczniki pod maską, moduł PDM i sterownik napędu 4WD
RPAS	7,5	Tylny system wspomagania parkowania
A/BAG IND	10	Kontrolka poduszek powietrznych, moduł wykrywania pasażera i zegar
A/BAG	15	Sterownik poduszek powietrznych SRS
START	7,5	Przekaźnik rozrusznika, pomocniczy przekaźnik rozruchu, alarm i PDM
WIPER RR	15	Tylna wycieraczka i spryskiwacz
WIPER FRT	25	Przednie wycieraczki i przekaźnik niskiej prędkości
AUDIO 2	7,5	Wzmacniacz, lusterka, Smart Key, radio, nawigacja, zegar i tylny monitor
P/OUTLET RR	15	Tylne gniazdo zasilania
P/OUTLET FRT	25	Przednie gniazda zasilania kierowcy i pasażera
MODULE 3	7,5	Wyposażenie zależne od wersji
A/CON	7,5	Klimatyzacja, czujnik temperatury wnętrza, jonizator, przekaźnik dmuchawy, szyberdach i lusterko elektrochromatyczne
AMP	30	Wzmacniacz systemu audio
DRL	7,5	Światła do jazdy dziennej – zależnie od rynku
A/CON MANU	7,5	Ręcznie sterowana klimatyzacja, rezystor dmuchawy i PCM
A/CON AUTO	7,5	Automatyczna klimatyzacja
B/A HORN	10	Syrena alarmu antywłamaniowego
A/CON REAR	20	Przekaźnik tylnego układu klimatyzacji
P/WDW LH	25	Szyby elektryczne po lewej stronie
P/WDW RH	25	Szyby elektryczne po prawej stronie
MODULE	15	Radio, nawigacja, odbiornik RF, BCM i tylny monitor
ROOM LP	10	Oświetlenie wnętrza i bagażnika, zegar, klimatyzacja, gniazdo diagnostyczne i lusterko elektrochromatyczne
DOOR LP	10	Lampki ostrzegawcze drzwi i wyposażenie multimedialne
DR LOCK	20	Centralny zamek i siłowniki drzwi
PDM	20	Moduł dystrybucji zasilania PDM
SUNROOF	20	Silnik szyberdachu
SMART KEY	10	PDM, Smart Key, przycisk Start/Stop i blokada kluczyka
S/HTR FRT	20	Przekaźnik podgrzewania przednich siedzeń
P/SEAT	30	Elektryczna regulacja fotela kierowcy
4WD	10	Sterownik napędu 4WD i przełącznik trybu pracy
HAZARD	15	Światła awaryjne
F/LID	15	Tylna klapa i klapka wlewu paliwa
TPMS	10	System monitorowania ciśnienia w oponach
HTD MIRR	10	Podgrzewanie lusterek zewnętrznych

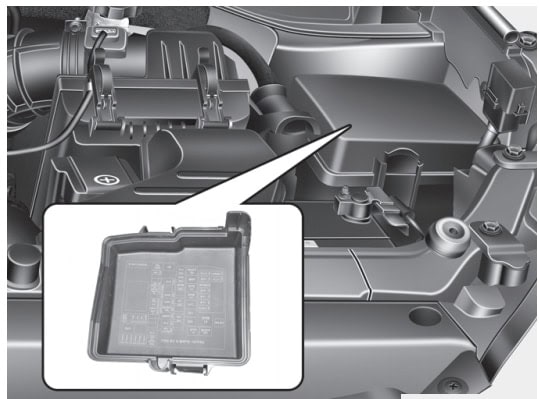

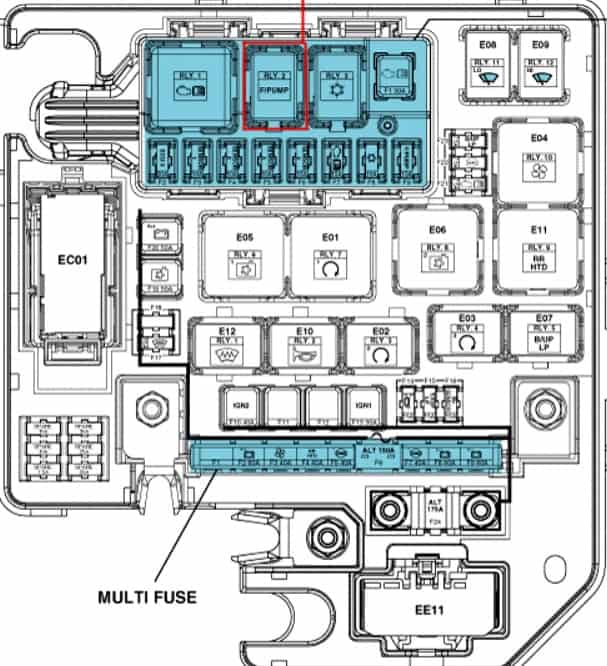

Skrzynka bezpieczników w komorze silnika

Główna skrzynka znajduje się po lewej stronie komory silnika. Zawiera bezpieczniki dużej mocy, zabezpieczenia sterownika silnika, pompy paliwa, układu ABS, szyb, wspomagania kierownicy, wentylatora chłodnicy i klimatyzacji.

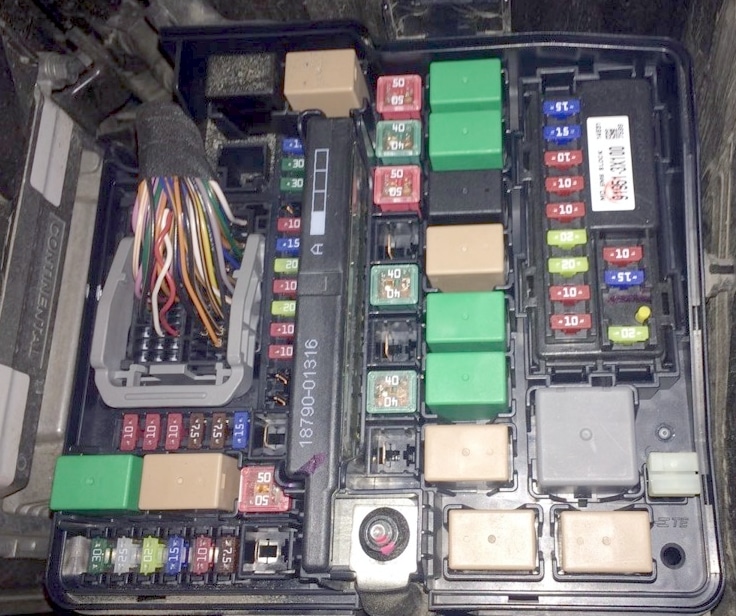

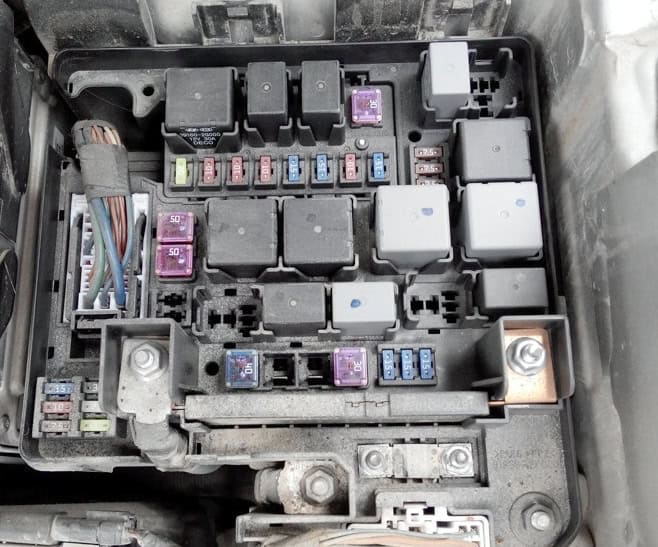

Wariant skrzynki pod maską 1

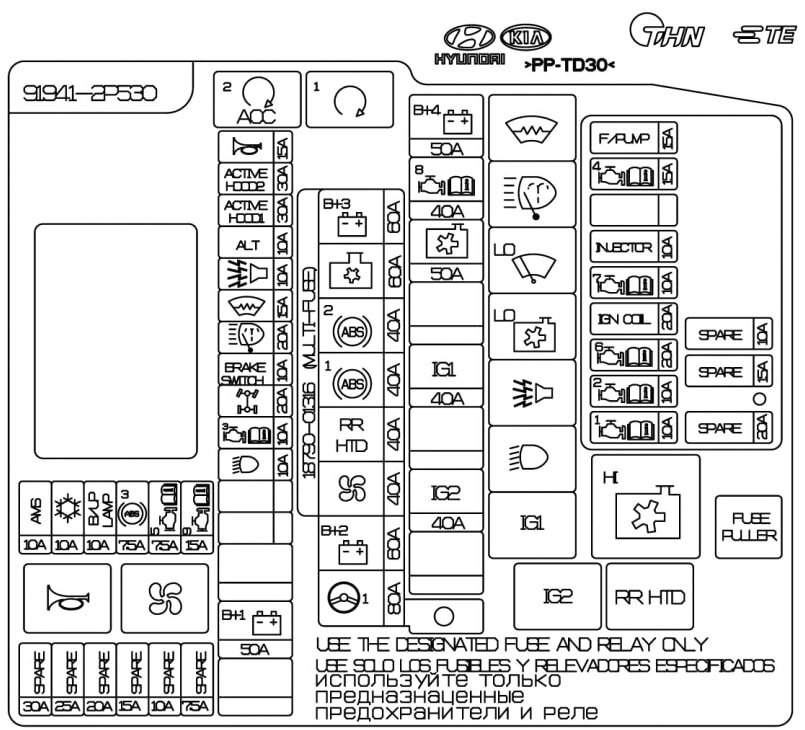

Wariant skrzynki pod maską 2

Główne bezpieczniki i obwody pod maską

Oznaczenie	Prąd [A]	Chroniony obwód
ALT	175	Alternator i główne zasilanie instalacji
I/P B+2	60	Zasilanie panelu kabinowego, podgrzewanych siedzeń, foteli elektrycznych, modułów i oświetlenia wnętrza
BLOWER	40	Przekaźnik i silnik przedniej dmuchawy nawiewu
RR HTD	40	Przekaźnik ogrzewania tylnej szyby
ABS1	40	Pierwszy główny obwód modułu ABS i ESC
ABS2	40	Drugi główny obwód modułu ABS i ESC
I/P B+3	60	Zasilanie świateł awaryjnych, TPMS, klapki wlewu paliwa, Smart Key i części obwodów kabiny
I/P B+1	50 / 60	Centralny zamek, szyberdach, 4WD, PDM, Smart Key, wzmacniacz i wybrane obwody szyb
MDPS	80	Elektryczne wspomaganie kierownicy – jeśli występuje
C/FAN	50 / 60	Wentylator chłodnicy oraz jego przekaźniki niskiej i wysokiej prędkości
IGN2	40	Rozrusznik, stacyjka lub przekaźnik IG2 w module PDM
TRAILER	30	Zasilanie instalacji elektrycznej przyczepy
IGN1	30	Stacyjka albo przekaźniki IG1 i ACC systemu Smart Key
HORN	15	Klakson i jego przekaźnik
STOP LP	15	Światła stopu, wyłącznik pedału hamulca i system DBC
B+SENSOR	15	Czujnik akumulatora
DEICER	15	Podgrzewanie strefy spoczynkowej przednich wycieraczek
I/P B+4	50	Szyby elektryczne, alarm, tylna klimatyzacja, wzmacniacz, centralny zamek i część oświetlenia
ECU2	7,5	PCM, alternator, przełącznik zakresu skrzyni i pomocniczy przekaźnik rozruchu
ABS	7,5	Sterownik ABS i ESC, złącze kontrolne oraz wyłącznik świateł stopu
B/UP LP	7,5	Światła cofania i przełącznik skrzyni biegów
4WD	20	Sterownik napędu na cztery koła – w wybranych wariantach
B/A HORN	10 / 15	Syrena alarmu antywłamaniowego
TCU	15	Sterownik automatycznej skrzyni biegów i przełącznik jej zakresu
A/CON	10	Przekaźnik klimatyzacji i jej moduł sterujący
AC INVERTER	30	Falownik gniazda prądu przemiennego – jeśli występuje
POWER OUTLET	25	Przekaźnik i gniazda zasilania w kabinie oraz bagażniku
P/TAILGATE	30	Elektrycznie sterowana tylna klapa – jeśli występuje
H/LAMP RH	10	Prawy reflektor i jego przekaźnik
AMS	10	Sterownik silnika i przekaźnik niskiej prędkości wycieraczek – zależnie od wersji
EMS	40	Główne zasilanie sterownika silnika, cewek, wtryskiwaczy i czujników
ECU	30	Główny przekaźnik sterowania silnikiem
ECU3	20	Cewki zapłonowe i kondensatory silnika benzynowego
SENSOR 1	10	Czujniki położenia wału i wałków, zawory sterowania olejem, immobilizer, układ EVAP i kolektor dolotowy
SENSOR 2	10	Wentylator chłodnicy, wyłącznik świateł stopu i wybrane elementy sterowania silnikiem
SENSOR 3	10	Wtryskiwacze, PCM i przekaźnik klimatyzacji
SENSOR 4	15	Sondy lambda, przekaźnik pompy paliwa i siłowniki dolotu
ECU1	15 / 20	Sterownik silnika PCM
F/PUMP	15	Przekaźnik pompy paliwa
IGN COIL	20	Cewki zapłonowe – w późniejszym wariancie
INJECTOR 1	10	Wtryskiwacze, immobilizer i obwód pompy paliwa
ECU4	15	Sterownik silnika i wybrane moduły układu napędowego

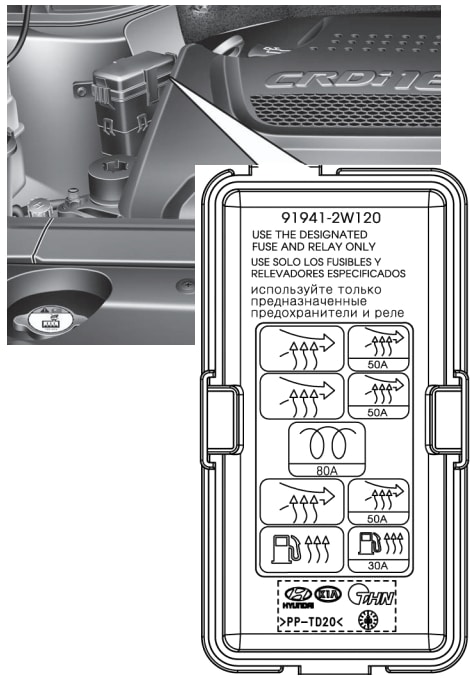

Dodatkowa skrzynka w wersji Diesel

W Sorento XM z silnikiem wysokoprężnym znajduje się dodatkowy blok bezpieczników dużej mocy. Odpowiada on przede wszystkim za świece żarowe, podgrzewanie filtra paliwa oraz dodatkową nagrzewnicę.

Oznaczenie	Prąd [A]	Chroniony obwód
FUEL FILTER HEATER	30	Podgrzewanie filtra paliwa
GLOW PLUG	80	Świece żarowe i ich przekaźnik
PTC HEATER	50	Dodatkowa elektryczna nagrzewnica wnętrza

W zależności od silnika dodatkowy blok może mieć więcej niż jedną sekcję nagrzewnicy PTC. Amperaż należy sprawdzić na pokrywie konkretnej skrzynki.

Różnice między Sorento przed i po liftingu

Sorento XM przeszło modernizację, ale nie da się zawsze przypisać konkretnego rodzaju skrzynki wyłącznie na podstawie rocznika. Wpływ mają również rynek sprzedaży, silnik i wyposażenie.

Najczęściej spotykane różnice obejmują:

• bezpiecznik MDPS 80 A w samochodach z elektrycznym wspomaganiem,
• główne zabezpieczenie wentylatora C/FAN 50 A lub 60 A,
• I/P B+1 o wartości 50 A albo 60 A,
• oddzielny bezpiecznik 4WD 10 A lub 20 A,
• pozycje SMART KEY 1-4 i moduł PDM,
• podgrzewanie kierownicy, tylnych siedzeń i strefy wycieraczek,
• elektryczną tylną klapę i falownik AC,
• zmienione bezpieczniki ECU, cewek i wtryskiwaczy.

W razie różnicy należy stosować bezpiecznik o wartości podanej w samochodzie. Nie wolno zastępować go elementem o wyższym amperażu.

Typowe problemy elektryczne Kia Sorento XM

Silnik kręci, ale nie uruchamia się

Sprawdź F/PUMP, ECU, ECU1-ECU4, SENSOR 1-4, EMS, IGN COIL i INJECTOR. Należy również skontrolować przekaźnik pompy paliwa oraz główny przekaźnik sterownika silnika.

Brak pracy pompy po włączeniu zapłonu może oznaczać uszkodzenie bezpiecznika, przekaźnika, pompy, instalacji albo blokadę immobilizera.

Rozrusznik nie reaguje

Sprawdź START 7,5 A w panelu kabinowym, IGN2 40 A pod maską oraz przekaźnik START lub SUB START. W wersji z automatyczną skrzynią przyczyną może być również czujnik położenia wybieraka.

Nie działa wentylator chłodnicy

Sprawdź C/FAN 50 lub 60 A, SENSOR 1 lub SENSOR 2 oraz przekaźniki niskiej i wysokiej prędkości wentylatora.

Przy sprawnych zabezpieczeniach należy skontrolować silnik wentylatora, przewody, czujnik temperatury i sterowanie z PCM.

Nie działa dmuchawa nawiewu

Przednia dmuchawa jest zabezpieczona przez BLOWER 40 A. Tylny wentylator klimatyzacji może korzystać z BLOWER RR lub A/CON REAR 20 A.

Jeżeli dmuchawa działa tylko na najwyższym biegu, częściej uszkodzony jest rezystor albo regulator prędkości niż sam bezpiecznik.

Nie działają wycieraczki

Przednie wycieraczki korzystają z WIPER FRT 25 A, a tylna wycieraczka z WIPER RR 15 A. Przy sprawnych bezpiecznikach należy skontrolować manetkę, silnik, mechanizm i przekaźniki.

Nie działa napęd 4WD

W zależności od wariantu sprawdź 4WD 10 A w kabinie albo 4WD 20 A pod maską. Z układem są również związane MODULE 1 i MODULE 3.

Przy sprawnych zabezpieczeniach potrzebny może być odczyt błędów sterownika napędu na cztery koła.

Nie działają szyby elektryczne

Sprawdź P/WDW LH i P/WDW RH po 25 A oraz główne zasilanie I/P B+4. Gdy nie działa tylko jedna szyba, częstszą przyczyną jest przełącznik, silnik podnośnika lub przewód w przelotce drzwi.

Nie działa centralny zamek

Sprawdź DR LOCK 20 A oraz główne zasilanie I/P B+1 lub I/P B+4. Problem dotyczący tylko jednych drzwi zwykle wskazuje na siłownik zamka albo uszkodzoną wiązkę.

Świeci kontrolka ABS lub ESC

Sprawdź ABS 7,5 A oraz główne bezpieczniki ABS1 i ABS2 po 40 A. Jeżeli są sprawne, konieczna może być diagnostyka czujników prędkości kół, przewodów i modułu ESC.

Nie działa wspomaganie kierownicy

W wersjach z elektrycznym wspomaganiem sprawdź MDPS 80 A. Bezpiecznik jest przykręcany i przed jego wymianą należy odłączyć ujemną klemę akumulatora.

Diesel ciężko uruchamia się zimą

Sprawdź GLOW PLUG 80 A oraz przekaźnik świec żarowych. Przy sprawnym zasilaniu należy zmierzyć świece, przewody i sygnał sterujący z modułu silnika.

Jak bezpiecznie wymienić bezpiecznik?

Przed wymianą wyłącz zapłon i wszystkie odbiorniki elektryczne. Nowy bezpiecznik musi mieć dokładnie taki sam amperaż jak element znajdujący się w samochodzie.

Nie zastępuj bezpiecznika drutem, folią ani zabezpieczeniem o wyższej wartości. Może to spowodować przegrzanie instalacji, uszkodzenie sterownika albo pożar.

Jeżeli nowy bezpiecznik przepala się ponownie, w instalacji znajduje się zwarcie albo uszkodzony odbiornik. Przy wymianie bezpieczników dużej mocy odłącz ujemną klemę akumulatora.

Inne generacje Kia Sorento

• Kia Sorento I BL 2002-2010 – bezpieczniki i przekaźniki
• Kia Sorento III UM 2016-2019 – bezpieczniki
• Kia Sorento IV – schemat bezpieczników
• Wszystkie schematy Kia Sorento

FAQ

Gdzie znajduje się skrzynka bezpieczników w Kia Sorento II?

Panel kabinowy znajduje się pod deską rozdzielczą po stronie kierowcy. Główna skrzynka jest zamontowana po lewej stronie komory silnika.

Gdzie jest bezpiecznik pompy paliwa?

Pompa paliwa jest zabezpieczona przez F/PUMP 15 A. Z jej obwodem związany jest również SENSOR 4 15 A oraz przekaźnik pompy paliwa.

Gdzie jest bezpiecznik rozrusznika?

Sprawdź START 7,5 A w kabinie, IGN2 40 A pod maską oraz przekaźnik START lub SUB START.

Gdzie jest bezpiecznik przednich wycieraczek?

Przednie wycieraczki są zabezpieczone przez WIPER FRT 25 A.

Gdzie jest bezpiecznik dmuchawy nawiewu?

Główne zasilanie przedniej dmuchawy jest zabezpieczone przez BLOWER 40 A. Tylny nawiew może korzystać z BLOWER RR lub A/CON REAR 20 A.

Gdzie jest bezpiecznik wentylatora chłodnicy?

W zależności od wariantu wentylator jest zabezpieczony przez C/FAN 50 A albo 60 A.

Gdzie jest bezpiecznik napędu 4WD?

Może być oznaczony jako 4WD 10 A w kabinie albo 4WD 20 A w skrzynce pod maską.

Czy schemat pasuje do Sorento z 2015 roku?

Pasuje wyłącznie wtedy, gdy samochód należy do generacji XM. W 2015 roku na części rynków sprzedawano już Sorento III UM z inną instalacją.

Który wariant skrzynki mam wybrać?

Porównaj kształt panelu i rozmieszczenie bezpieczników z grafikami. Nie należy wybierać wariantu wyłącznie na podstawie rocznika.
