Kia Sorento MQ4 2025 należy do poliftingowej wersji czwartej generacji modelu. W wersji spalinowej bezpieczniki znajdują się w panelu kabinowym po stronie kierowcy oraz w skrzynce komory silnika, która obejmuje również blok PCB i główne przekaźniki.
Obsada zabezpieczeń zależy od wersji silnikowej i wyposażenia. Poniższe tabele odpowiadają układowi opisanym w fabrycznej instrukcji Sorento 2025 dla wersji spalinowej. HEV i PHEV korzystają z dodatkowych elementów instalacji hybrydowej i wymagają sprawdzenia właściwej dokumentacji.
Gdzie znajdują się bezpieczniki w Kia Sorento 2025?
Panel kabinowy znajduje się po stronie kierowcy w dolnej części deski rozdzielczej, za osłoną. Skrzynka w komorze silnika jest umieszczona w pobliżu akumulatora. Na wewnętrznej stronie pokrywy znajduje się etykieta odpowiadająca wyposażeniu konkretnego samochodu.

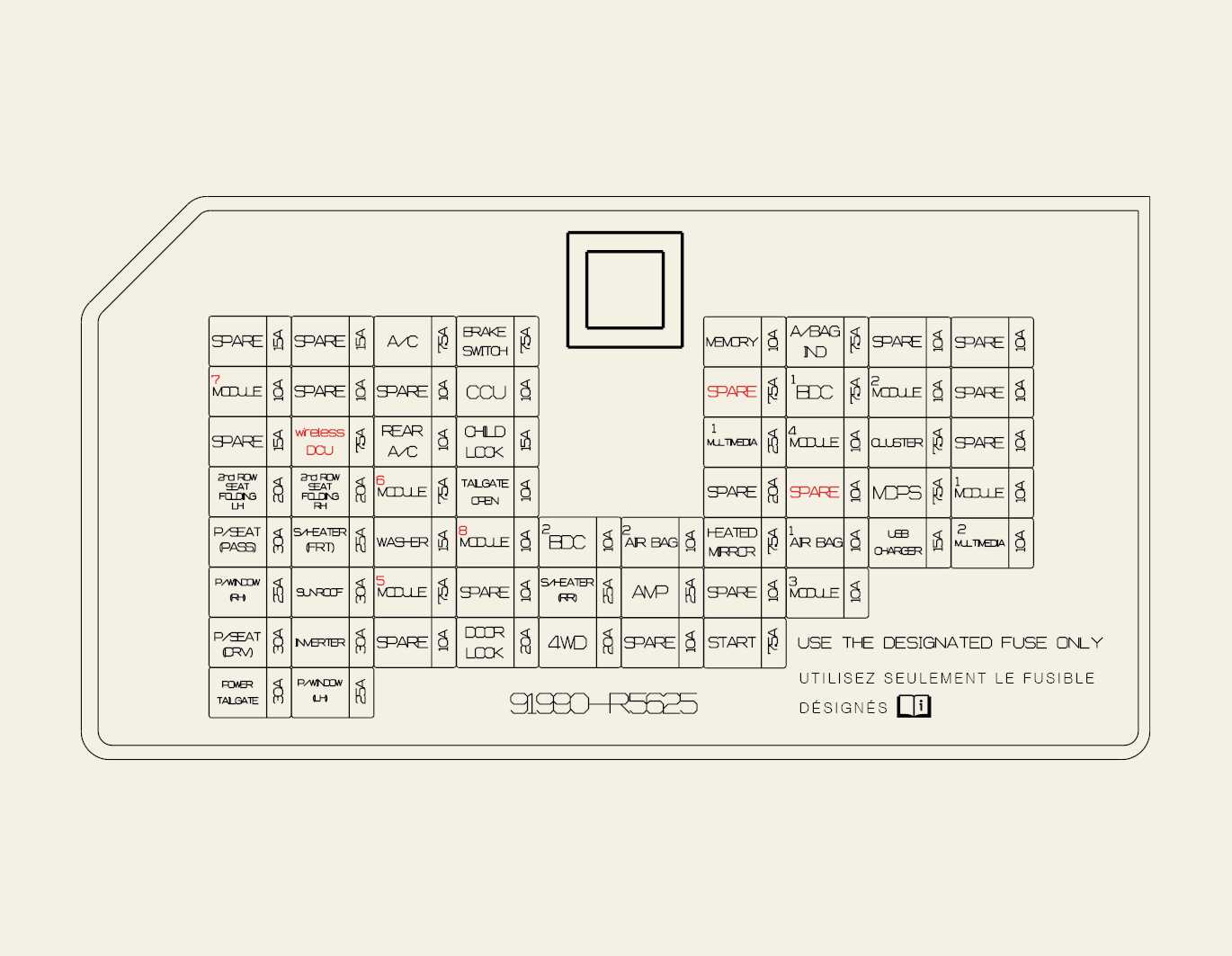

Panel bezpieczników w kabinie
| Pozycja / oznaczenie | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| A/C | 7,5 | Sterowanie klimatyzacją MTC/DATC, skrzynka E/R – przekaźnik nagrzewnicy PTC 2. |
| BRAKE SWITCH | 7,5 | BDC, wyłącznik świateł STOP. |
| MEMORY | 10 | Zestaw wskaźników, ISG LDC 450 W, oświetlenie ambientowe, BDC, kamera wbudowana, MTC/DATC, moduł parkowania ADAS, sterowanie tylnej klimatyzacji. |
| A/BAG IND | 7,5 | Konsola sufitowa – kontrolka SRS. |
| CCU | 10 | Moduł CCU. |
| BDC1 | 7,5 | Moduł BDC. |
| MODULE3 | 10 | CCU, DCU, wyłącznik świateł STOP. |
| wireless DCU | 7,5 | Moduł DCU. |
| RR A/CON | 10 | Sterowanie tylnej klimatyzacji, silnik tylnej dmuchawy. |
| CHILD LOCK | 15 | Elektryczna blokada drzwi tylnych lewych/prawych. |
| MULTI MEDIA1 | 25 | ISG LDC 200 W, system CCNC. |
| MODULE5 | 7,5 | Ładowarka bezprzewodowa, OBD, MTC/DATC, lusterko ECM/DCM, kamera wbudowana, CCNC, ISG LDC 200/450 W, sterownik przedniego fotela, wzmacniacz i układ poziomowania reflektorów HLLD. |
| CLUSTER | 7,5 | Zestaw wskaźników. |
| 2nd ROW SEAT FOLDING LH | 20 | Lewy siłownik składania fotela drugiego rzędu. |
| 2nd ROW SEAT FOLDING RH | 20 | Prawy siłownik składania fotela drugiego rzędu. |
| MODULE8 | 10 | Moduł pomocniczego akumulatora litowego. |
| T/GATE OPEN | 10 | Zamek tylnej klapy. |
| MODULE6 | 7,5 | Przełącznik wielofunkcyjny, główny przełącznik szyb. |
| MDPS | 7,5 | Elektryczne wspomaganie kierownicy MDPS / EPS. |
| MODULE2 | 10 | Klawiatura CCNC, BDC, CCU, ładowarki USB, kamera wbudowana, CCNC, MTC, DCU, konsola sufitowa, wzmacniacz, moduł parkowania ADAS. |
| P/SEAT PASS | 30 | Silnik elektrycznego fotela pasażera. |
| S/HEATER FRT | 25 | Ogrzewanie i wentylacja przednich foteli lewego/prawego. |
| WASHER | 15 | Przełącznik wielofunkcyjny – spryskiwacze. |
| BDC2 | 10 | BDC, zewnętrzne klamki kierowcy i pasażera, wybierak automatycznej skrzyni biegów, moduł i czujnik Digital Key 2.0. |
| A/BAG2 | 10 | Sterownik poduszek powietrznych. |
| HEATED MIRROR | 7,5 | Podgrzewanie lusterek zewnętrznych lewego/prawego. |
| A/BAG1 | 10 | Sterownik poduszek powietrznych. |
| USB CHARGER | 15 | Ładowarki USB w bagażniku lewe/prawe oraz ładowarki USB przy przednich fotelach. |
| MULTI MEDIA2 | 10 | Zestaw wskaźników, MTC, ładowarka bezprzewodowa, moduł parkowania ADAS, tylne radary narożne. W instrukcji producenta oznaczenie zapisano jako MULTI MEDAI2. |
| P/WINDOW RH | 25 | Silnik prawej szyby elektrycznej. |
| SUNROOF | 30 | Silnik panoramicznego szyberdachu. |
| S/HEATER RR | 15 | Ogrzewanie foteli drugiego rzędu lewego/prawego. |
| AMP | 25 | Wzmacniacz, ISG LDC 450 W. |
| MODULE4 | 10 | Kamera przednia, regulacja kolumny kierownicy, przełączniki deski i konsoli, moduły ADAS jazdy i parkowania, tylne i przednie radary narożne, sterownik 4WD, DCU, radar przedni. |
| P/SEAT DRV | 30 | Silnik elektrycznego fotela kierowcy. |
| DR LOCK | 20 | Centralne blokowanie i odblokowanie wszystkich drzwi. |
| 4WD | 20 | Sterownik 4WD. |
| START | 7,5 | Stacyjka. |
| POWER TAILGATE | 30 | Moduł elektrycznej klapy bagażnika. |
| P/WINDOW LH | 25 | Silnik lewej szyby elektrycznej. |

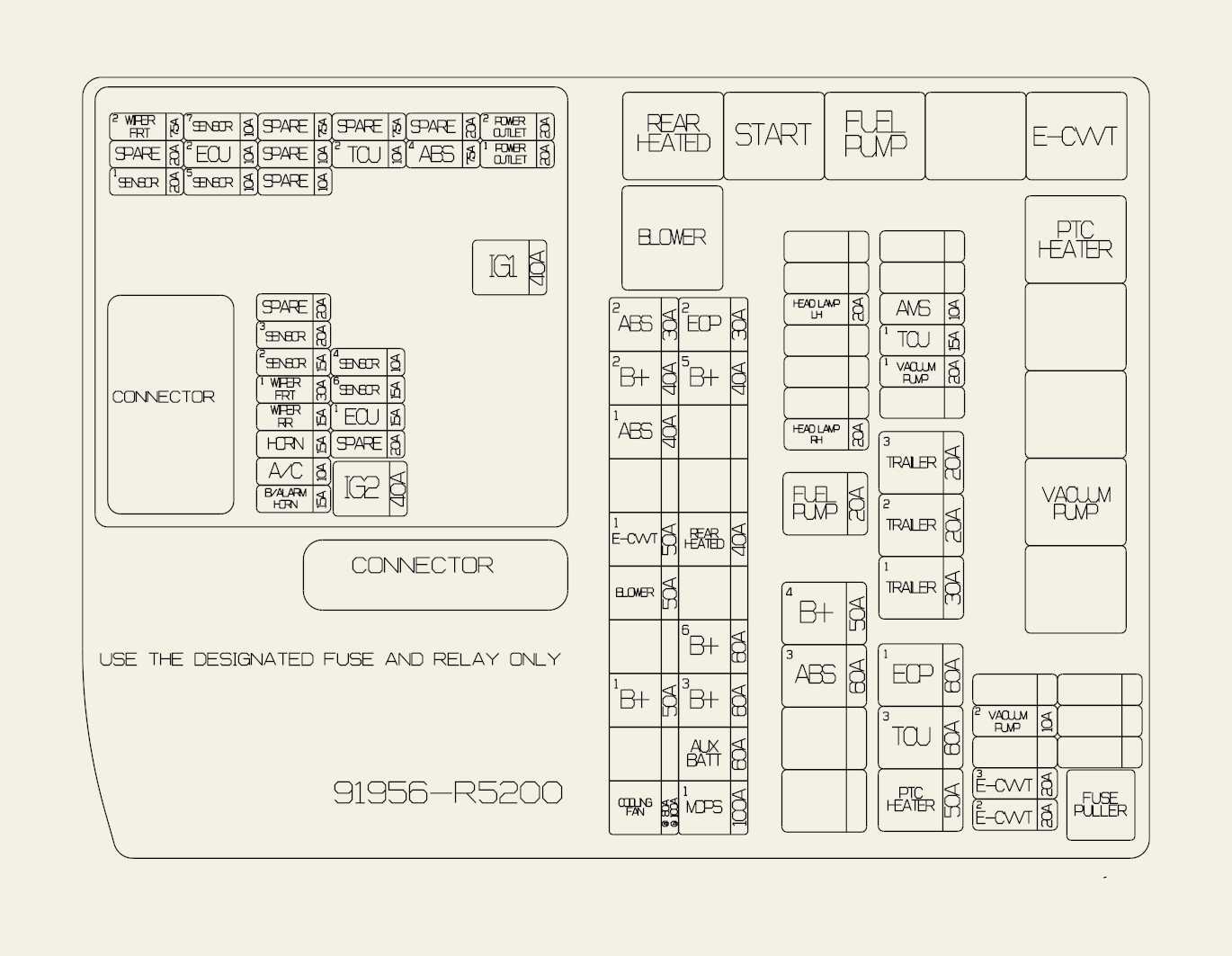

Skrzynka bezpieczników w komorze silnika
| Pozycja / oznaczenie | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| COOLING FAN | 80 / 100 | Silnik wentylatora chłodnicy – wartość zależna od wersji. |
| B+2 | 40 | PDC – moduł rozdziału zasilania. |
| BLOWER | 50 | Przekaźnik dmuchawy. |
| ABS1 | 40 | ABS / ESC. |
| ABS2 | 30 | ABS / ESC. |
| TRAILER1 | 50 | Moduł przyczepy. |
| MDPS1 | 100 | Elektryczne wspomaganie kierownicy MDPS / EPS. |
| AUX BATT | 60 | Moduł pomocniczego akumulatora litowego. |
| B+3 | 60 | PDC – moduł rozdziału zasilania. |
| B+6 | 60 | Blok PCB. |
| REAR HEATED | 40 | Przekaźnik ogrzewania tylnej szyby. |
| B+1 | 50 | PDC – moduł rozdziału zasilania. |
| ABS3 | 60 | ABS / ESC. |
| B+4 | 50 | PDC – moduł rozdziału zasilania. |
| FUEL PUMP | 20 | Przekaźnik pompy paliwa. |
| HEAD LAMP RH | 20 | Prawy reflektor. |
| HEAD LAMP LH | 20 | Lewy reflektor. |
| PTC HEATER | 50 | Przekaźnik nagrzewnicy PTC 1. |
| TCU3 | 60 | Sterownik skrzyni DCT. |
| EOP1 | 60 | Elektryczna pompa oleju. |
| B+5 | 40 | PDC – moduł rozdziału zasilania. |
| TRAILER2 | 20 | Moduł przyczepy. |
| TRAILER3 | 20 | Moduł przyczepy. |
| TCU1 | 15 | Sterownik skrzyni biegów TCU. |
| AMS | 10 | Czujnik akumulatora. |
| E-CVVT1 | 50 | Przekaźnik E-CVVT. |
| EOP2 | 30 | Elektryczna pompa oleju. |
| VACUUM PUMP1 | 20 | Przekaźnik pompy podciśnienia. |
| E-CVVT2 | 20 | Smartstream 2.5 T-GDi – sterownik silnika ECU. |
| E-CVVT3 | 20 | Smartstream 2.5 T-GDi – sterownik silnika ECU. |
| VACUUM PUMP2 | 20 | ABS / ESC. |
Bezpieczniki bloku PCB
Blok PCB jest częścią zespołu skrzynki w komorze silnika. Zabezpiecza m.in. układ zapłonowy, sterownik silnika, wycieraczki, pompę paliwa, klimatyzację, gniazda zasilania i sterownik skrzyni biegów.
| Pozycja / oznaczenie | Amperaż [A] | Chroniony obwód / funkcja |
|---|---|---|
| IG1 | 40 | Blok PCB – przekaźnik IG1 i przekaźnik ACC. |
| IG2 | 40 | Blok PCB – przekaźnik IG2, przekaźnik rozrusznika. |
| FRT WIPER2 | 7,5 | BDC, sterownik silnika ECU. |
| SENSOR6 | 15 | Wtryskiwacze 1-4. |
| SENSOR1 | 20 | Cewki zapłonowe 1-4. |
| ECU2 | 10 | Sterownik silnika ECU. |
| SENSOR5 | 10 | Przekaźnik pompy paliwa, sterownik silnika ECU. |
| SENSOR3 | 20 | Sterownik silnika ECU. |
| SENSOR2 | 15 | Sondy lambda przed i za katalizatorem. |
| FRT WIPER1 | 30 | Silnik przednich wycieraczek, przekaźniki wysokiego i niskiego biegu. |
| RR WIPER | 15 | Silnik tylnej wycieraczki, przekaźniki tylnej wycieraczki. |
| HORN | 15 | Przekaźnik klaksonu. |
| A/C | 10 | Przekaźnik sprężarki klimatyzacji. |
| B/ALARM HORN | 15 | Przekaźnik syreny alarmowej. |
| SENSOR4 | 10 | Wentylator chłodnicy, zmienny układ dolotowy, zawory sterowania recyrkulacją i olejem, zawór pochłaniacza par paliwa, zawór zmiennej pompy oleju, czujnik poziomu oleju, zawór purge. |
| SENSOR7 | 10 | Elektryczna pompa oleju. |
| ECU1 | 15 | Sterownik silnika ECU. |
| ABS4 | 7,5 | ABS / ESC. |
| POWER OUTLET2 | 20 | Gniazdo zasilania w tylnej części konsoli. |
| POWER OUTLET1 | 20 | Gniazdo zasilania w bagażniku. |
| TCU2 | 10 | Sterownik TCU, wybierak DCT. |
Przekaźniki w skrzynce komory silnika
| Pozycja / oznaczenie | Typ | Chroniony obwód / funkcja |
|---|---|---|
| Start Relay | MICRO | Rozrusznik. |
| Fuel Pump Relay | MICRO | Pompa paliwa. |
| PTC Heater Relay | MICRO | Nagrzewnica PTC. |
| Blower Relay | MINI | Dmuchawa. |
| Rear Heated Relay | MICRO | Ogrzewanie tylnej szyby. |
| E-CVVT Relay | MICRO | Układ E-CVVT. |
| Vacuum Pump Relay | MICRO | Pompa podciśnienia. |
Gniazda zasilania, przyczepa i 4WD
Gniazdo zasilania w bagażniku ma bezpiecznik POWER OUTLET1 – 20 A, a gniazdo w tylnej części konsoli POWER OUTLET2 – 20 A. Ładowarki USB mają oddzielny bezpiecznik USB CHARGER – 15 A w panelu kabinowym.
Instalacja przyczepy wykorzystuje trzy zabezpieczenia: TRAILER1 – 50 A oraz TRAILER2 i TRAILER3 – po 20 A. Napęd na cztery koła ma osobne zabezpieczenie 4WD – 20 A w panelu kabinowym. W przypadku awarii układu holowniczego trzeba więc ustalić, czy problem dotyczy zasilania modułu przyczepy, konkretnego odbiornika czy wiązki haka.
Dla wcześniejszych wersji hybrydowych tej generacji dostępne jest osobne zestawienie Kia Sorento IV MQ4 2021-2024 HEV/PHEV. Układ hybrydowy nie powinien być diagnozowany na podstawie tabel wersji spalinowej 2025.
FAQ – Kia Sorento MQ4 2025
Który bezpiecznik odpowiada za pompę paliwa?
W skrzynce komory silnika znajduje się FUEL PUMP – 20 A. Dodatkowo w bloku PCB obwód SENSOR5 – 10 A obejmuje przekaźnik pompy paliwa i sterownik silnika.
Gdzie są bezpieczniki gniazd 12 V?
POWER OUTLET1 – 20 A zabezpiecza gniazdo w bagażniku, a POWER OUTLET2 – 20 A gniazdo w tylnej części konsoli.
Co sprawdzić, gdy nie działa napęd 4WD?
W panelu kabinowym sprawdź 4WD – 20 A. Ten bezpiecznik zasila sterownik napędu 4WD, ale sama awaria systemu może mieć również przyczynę w instalacji, czujnikach lub sterowniku.
Czy te tabele dotyczą Sorento 2025 HEV i PHEV?
Nie. Wersje hybrydowe mają dodatkową instalację i osobne zabezpieczenia. Do HEV i PHEV należy używać tabel przygotowanych dla właściwego układu napędowego.
